1959 年的德国 SABA 自动调谐 13 灯 4 波段超外差式收音机

今年一月初曾向大家介绍过一台 1958 年的德国 SABA 牌自动调谐 9 灯 4 波段超外差式收音机。今天再介绍一台 1959-1961 年生产的 SABA 自动调谐 13 灯 4 波段超外差式收音机。

由于经常在网络上浏览，我开始对德国的电子管收音机发生兴趣。我觉得五十和六十年代的德国电子管收音机的外形设计美观大方，很吸引人。深入了解它们的电路设计更令人钦佩不已。

这是去年二月我在 eBay 投标购买的第一台德国电子管收音机。这是赛伯公司 （SABA） 的 Freiburg - Automatic 100型。赛伯公司的收音机很多以德国的城市命名。Freiburg 系列就是其中之一。Freiburg （佛赖堡） 是德国西南部森林区的一个古老传奇城市，位于瑞士和法国边界，有超过 1000 年的历史。

购买的过程一波三折。投标结束后我按照卖家的要求如数付款。可是卖家收了付款后竟然违反 eBay 的拍卖规则，要求我再付他的银行货币兑换手续费，又说运费超出预算，要我补上差额。我同意付出实际的运费，但是指出货币兑换手续费应该与我无关，因为他在美国网站拍卖，而且自己在拍卖的时候定出的底价是以美元为单位的。他在德国扣着收音机不寄出。经过多次解释，他只寄出一箱 （收音机超重，只能拆开分两箱邮寄），要我付清额外的款项才寄第二箱。我只好要求 eBay 调解，但是他拒绝答复。eBay 最后判定他违反拍卖规则，可能是封了他的户口，使他老羞成怒。当我终于收到第二箱的时候，打开一看，机箱里面的五个喇叭和一些小配件全没了。真是哭笑不得！

在网上拍卖遇上这样蛮不讲理的对手，只能自认倒霉了。在投标之前，我已经和这位仁兄通了几次电邮，运费都已说清楚。他在 eBay 也有三十多次良好的买卖记录，但是我没有经验，没注意到他只有在德国和欧洲的交易记录 （在那里的银行是从汇款的一方扣除手续费的）。他不了解 eBay 的规则，事后又不肯吃一点亏，更不愿意协商，连电邮都不回复便失踪了。

说句公平的话，他寄货的包装材料和方法是一流的，整个收音机底盘保护得很好。真佩服德国人做事一丝不苟的精神。现在看着这台造型优美、光亮如镜、像艺术品一样的 SABA Freiburg - Automatic 100，还是很感慨： 好好的一台完整的古典收音机就这样被拆散了，究竟问题出在什么地方呢？我们在生活在这个世界上，是不是有更好的方法调解争端呢？

向 eBay 投诉要求保险赔偿损失时才知道，只要对方寄出货物，不管是否货不对版 eBay 都没有责任。换句话说，就算你收到的只是一块石头都与 eBay 无关！eBay 的规则只是保护它自己，赚钱要紧，也尽可能不得罪买卖双方。经此一役，损失惨重。幸好太座不但没有责怪，反而安慰说： “算了，当是花钱买个教训吧！”

后来花了不少时间，总算分别找到五个原装的 SABA 喇叭。有位卖家知道我的情况后，还附送喇叭插头、转换开关和两个大旋钮。但是两个小旋钮一直到现在还配不到原装的。

Freiburg - Automatic 100 是 1959-1961 年生产的 13 灯 4 波段超外差式收音机。它有四个波段： 长波、中波、短波 （6-18 MHz）和FM调频波段 （88-100 MHz）。长波只在欧洲有广播电台，而FM调频波段却少了 100-108 MHz 那一段，很多电台在这里没有办法收听。这是美中不足之处。

这种收音机的出口型则配合其他国家的广播波段，除了刻度盘不同之外，结构相同。

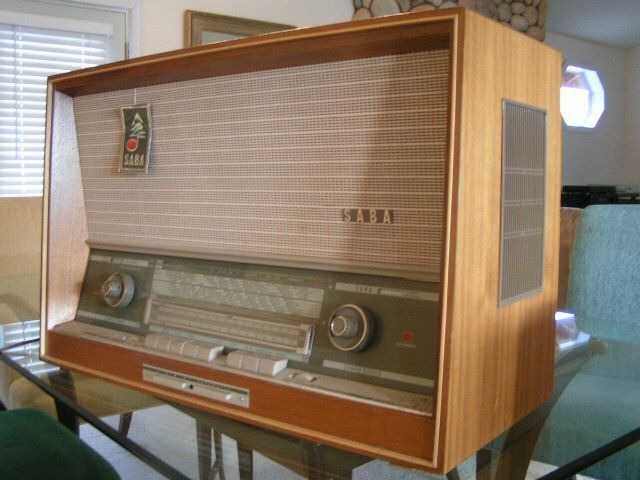

前面有九个琴键式按钮。中间四个是波段开关。左边起第一个是选择听音乐或语言时的音频开关，第二个是单声道或立体声的选择开关，第三个是接电唱机和录音机的选择开关。右边起第一个是电源开关，第二个是选择自动或手控调谐的开关。

FM 调频波段的刻度盘是独立的，和其它三个波段完全分开。按下 UK 按钮，FM  的刻度盘才会转动。

这收音机用一个特殊的电动机自动保持在所选电台的正确位置。这种自动控制装置在 60 年代并不多见。下面一排四个按钮是自动控制选台。每边一个快速一个慢速。按任何一个方向，中间的绿灯便亮起来。搜索到电台或转到尽头就停下熄灯，并自动保持在正确调谐的位置。它改良了旧式的自动控制选台设计，当按下选台键的时候，收音机的音量立即降低，直到选到电台，声音才慢慢复原，完全避免了搜索电台过程中产生杂音。

左边的旋钮，小的是音量调整，大的控制机内磁性天线转动方向。在左边的小窗口有数字显示磁性天线位置。转到两端尽头时磁性天线断开，接入外接天线。照片右下角是低音的调整旋钮，它上面的指示窗以琴谱的形式显示低音音调的调整。另有两个指示窗以灯光表示单声道或立体声的选择模式。上面是绿色的调谐指示管。

右边的旋钮大小连在一起，用于手动选台。在右边的小窗口有红灯显示自动控制是否接通。下面是高音的调整旋钮，它上面的指示窗以琴谱的形式显示高音音调的调整。另有两个指示窗以灯光表示音乐或语言的选择模式。

下面是收音机后面的照片。

右上角是机内喇叭或外接喇叭的选择开关，并有一个单声道外接喇叭的插座。右下方是电源电压选择开关，可以选用 110 至 220 V 之间的四种电压。另有两个左右声道的外接喇叭插座和有线遥控器的插座。中间三个插座是录音机、电唱机的插口。

SABA 收音机的有线遥控器很少见，偶然见到也是天价，非常抢手。这是一张在网上找到的照片。

SABA 的电子管收音机都配用各种尺寸的高灵敏度喇叭。由于它们都是铝镍钴永磁合金磁头，纸盆用一种特殊的绿色材料制造，所以称为 “ALNICO - GREENCONES” 喇叭。尽管以现在的技术水平衡量，它们的音质不一定特别出色，但是一提到 “铝镍钴永磁合金 – 绿色（人眼）圆锥细胞” 这个名词就特别引人注目，价钱也特别高。

机内有五个喇叭。前方是左右声道两个 24 公分直径的圆型低音喇叭，但是它们的外壳不是圆形，只有这种原厂特制的喇叭可以放进机箱里面。中间是椭圆型的高音喇叭。左右两边是 18 公分直径的圆型中音喇叭。

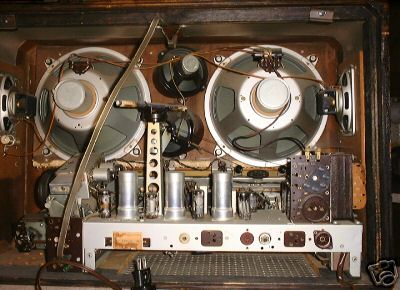

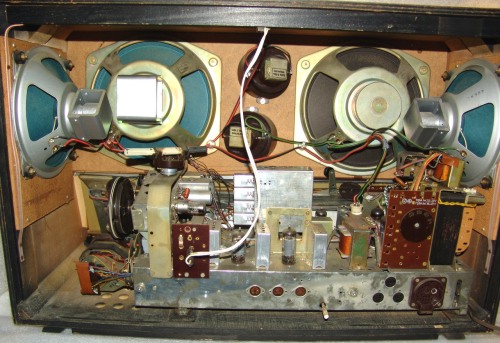

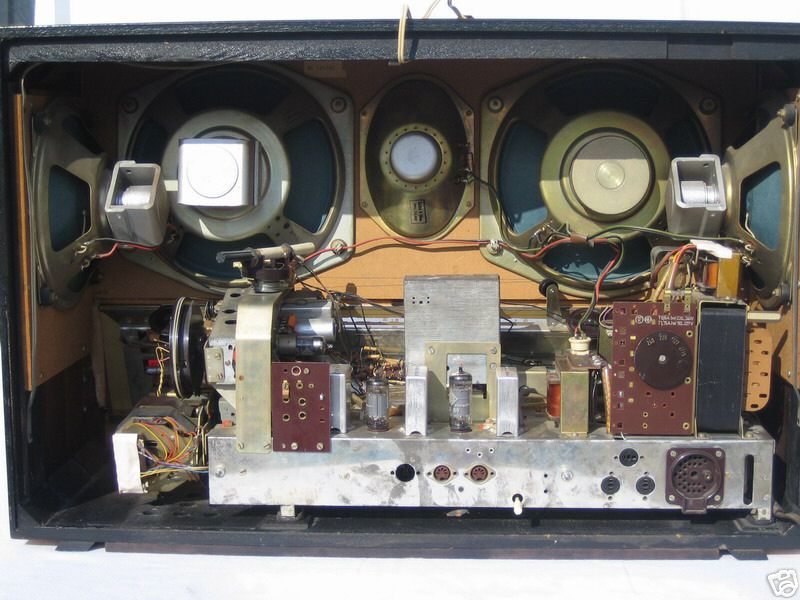

在这里特别向大家提示一个有趣的情况。比较下面的小照片 （这台收音机原主在拍卖时提供的照片），你可以看到里面的五个喇叭都是不同款式的。这是我原本应该收到的原装喇叭。左右声道并不对称，有圆头、方头，还有长短的区别。我看了很多其它同型机的拍卖照片都是这样。如果你留意后面的线路图，还会发现中间的小高音喇叭是在左声道上分音的。不知道 SABA 为什么要采用这样特殊的设计。

我找不到方头的低音喇叭，只好凑合着用一个圆头的代替，虽然也是 SABA Freiburg 系列的喇叭，但是总觉得不完美！现在除了左边的大喇叭、喇叭接线和两个小旋钮之外，这台收音机里面的零件都是 Freiburg 的原装零件。

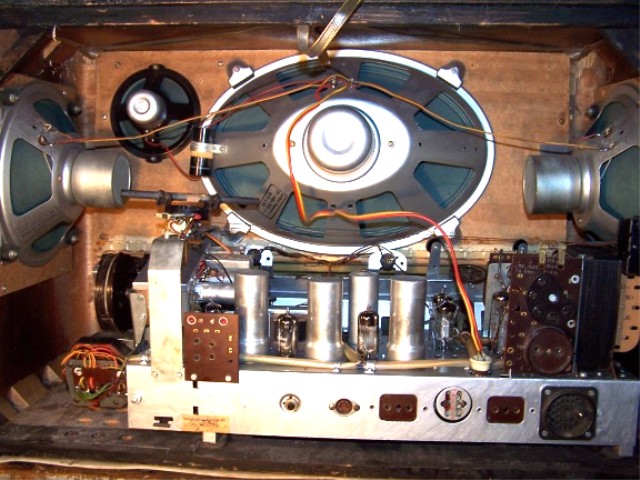

这是收音机的右声道喇叭和底盘的高频部分。横放的两个电子管和盒子是调频波段的调谐器。当时调频广播还没有立体声，因此收听广播节目的时候并不是真正的立体声。直到几年后出产的新型号才安装调频广播的立体声解码器。

此机采用两级中频放大的设计，收音机的灵敏度很高。

可变电容器转盘下面是自动调谐的特殊电动机，通过复杂的传动装置自动选择电台。

这是收音机的左声道喇叭和底盘的低频部分。另一声道的输出变压器在底盘下面。本机的双声道放大器只有在使用立体声录音机和电唱机的时候才真正起作用。

这是电源部分。电源变压器后面是变换电压的插座。

这是收音机底盘内的零件布置。

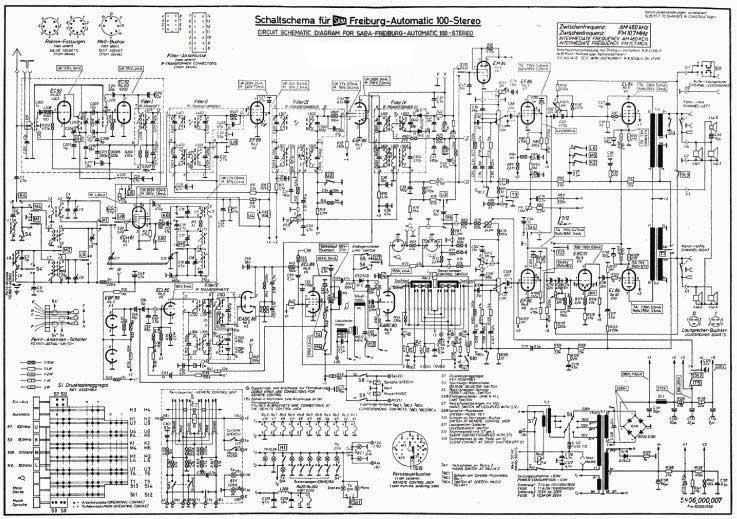

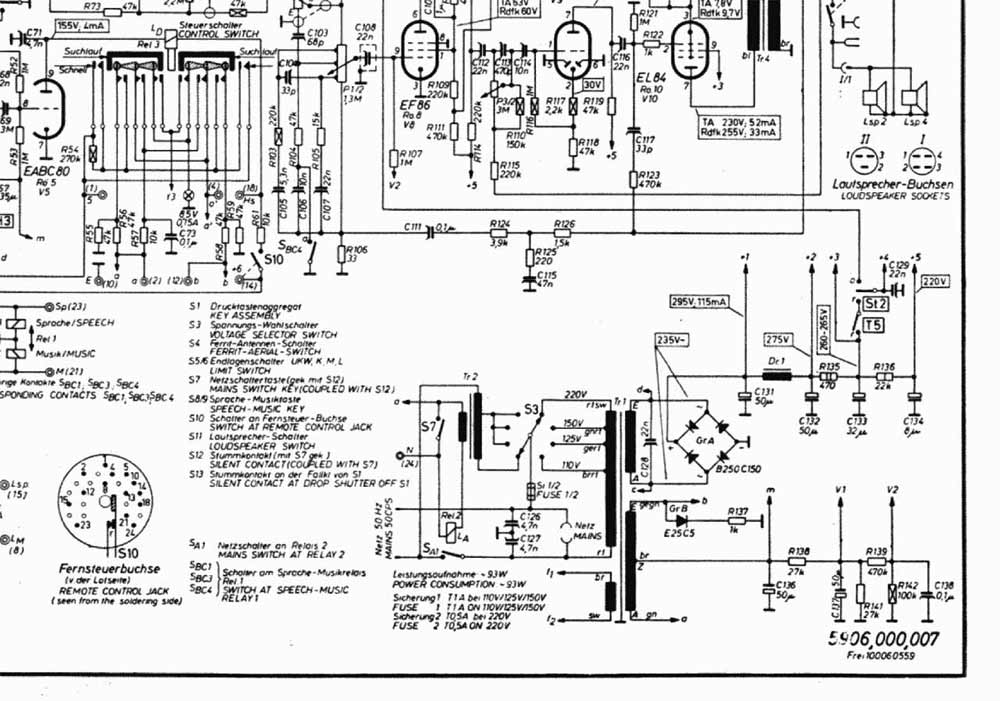

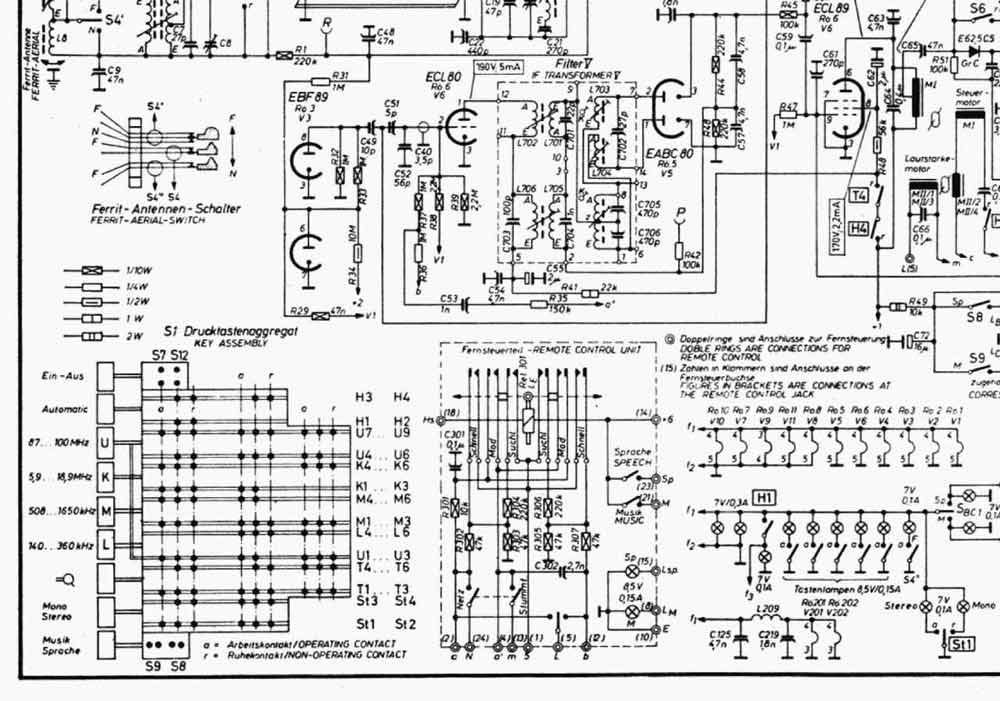

下面是收音机的线路图。

它使用了 13 个电子管： EC92、EC92、ECH81、EF89、EM84、EBF89、EF86、EF86、EBC91、EABC80、ECL80、EL84、EL84。输出功率 5 瓦。用半导体桥式整流。

可能是整个机箱和扬声器系统的设计完善，听调频音乐节目的时候，声音确实是很迷人的。

在 Freiburg 系列之后，SABA 公司继续设计和生产了一些更高级的自动调谐 FM 立体声收音机。随着半导体兴起，1965 年左右电子管收音机便完全退出了历史舞台。

后记：

SABA 和其他德国公司生产的高级电子管收音机在拍卖网站上仍然很常见，多数都保存得很好，但是多半来自德国本地。由于整机货运费用昂贵，德国邮政局寄运是限重每件不得超过 20 公斤，因此寄运是一件十分头疼的事 （我这台机本身就 26 公斤，必须拆开，很容易损坏）。由于对我而言费用难以负担，经此一役，我也不打算再买了。反正已有一台，虽然不甚理想，但是高兴的时候欣赏一下，打开听听音乐也算满足了心愿。

在网站上收集了一些 SABA 高级电子管收音机的资料，现在帖出来供各位同好参考。

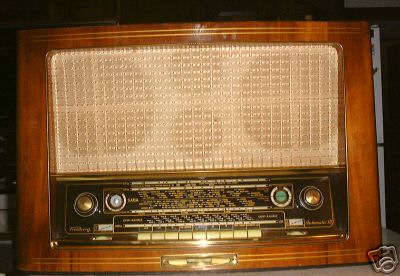

Freiburg-Automatic 3DS
1954 – 1955 年生产。两级中频放大，自动调谐。 电子管 12 个:  ECC81 EC92 ECH81 EF89 EM34 EBF80 EABC80 ECL80 EABC80 ECC83 EL84 EL84

Freiburg Automatic 6-3D
1955 – 56 年生产。两级中频放大，自动调谐。 电子管 12 个:  EC92 EC92 ECH81 EF89 EM71 EBF80 EB91 EABC80 ECL80 ECC83 EL84 EL84

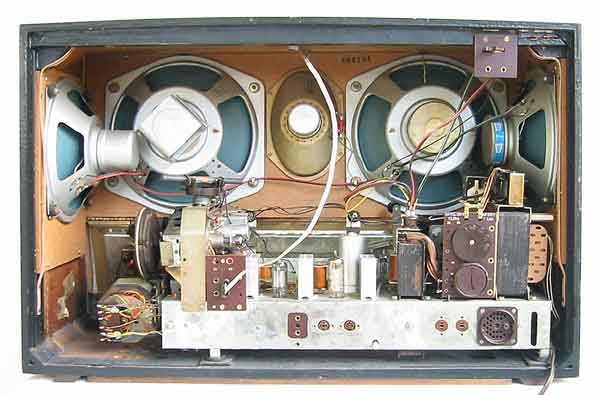

Freiburg Vollautomatic

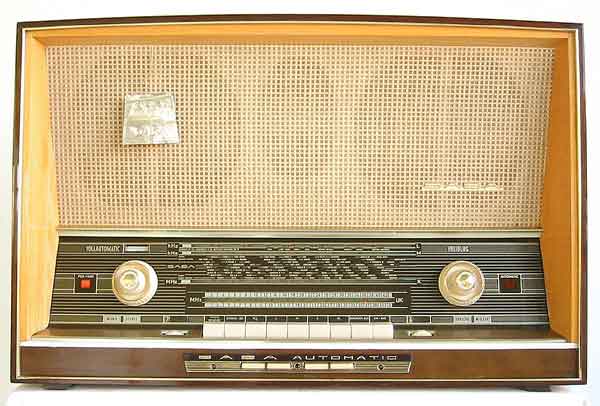

125-Stereo 1960 - 1961 年生产。两级中频放大，自动调谐。 电子管 13 个:  EC92 EC92 ECH81 EF89 EM84 EBF89 EABC80 EF86 EF86 EBC91 EL84 EL84 ECL80

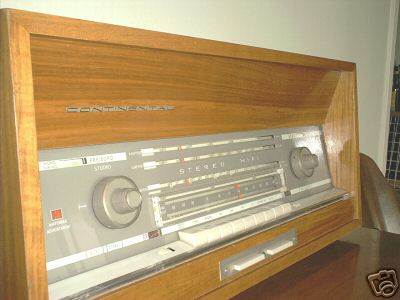

Continental 420US
1963 - 1964 年生产。出口美国的型号。FM立体声，两级中频放大，自动调谐，两个调谐指示管。用两个 ELL80双五极功率放大管，分别做两声道的低频推挽输出。配用外置喇叭箱。 电子管 14 个:  EC92 EC92 ECH81 EF89 EM84 EBF89 EM87 EF86 EF86 ECC83 ELL80 ELL80 EABC80 ECL80

Freiburg Vollautomatic 14 Stereo
1963 - 1964 年生产。出口美国的型号。FM 立体声，两级中频放大，自动调谐，两个调谐指示管。用两个 ELL80 双五极功率放大管，分别做两声道的低频推挽输出。 电子管 14 个: EC92 EC92 ECH81 EF89 EM87 EBF89 EF86 EF86 ECC83 ELL80 ELL80 EM84 EABC80 ECL80

Freiburg Vollautomatic 15 Stereo
1964 - 1965 年生产。FM 立体声，两级中频放大，自动调谐，两个调谐指示管。用两个 ELL80 双五极功率放大管，分别做两声道的低频推挽输出。 电子管 13 个:  ECC85 ECH81 EF89 EBF89 EM84 EM87 EF86 EF86 ECC83 ELL80 ELL80 EABC80 ECL80

[ 本帖最后由 mak1939 于 2006-10-8 17:03 编辑 ]

mak1939

[B]由于上传图片数量限制，昨晚未能全稿上传。今天已完成，并对内容做了一些修改。[/B][/COLOR]

喜来乐

好机!真正的收藏.介绍的非常详细.自动调谐部分图收藏了

weiorient

真好看,写的也真好.祝你早日找到那个方屁股喇叭.

mak1939

以下是引用 [B]乐天派[/B] 在(2006-3-18 12:57:31)的发言：

MAK1939兄,您上的最后一台15型有立体声解码器吗?我在一个场合见过,就是我前面讲到的.声音极佳,但不是立体声,严重关注中.

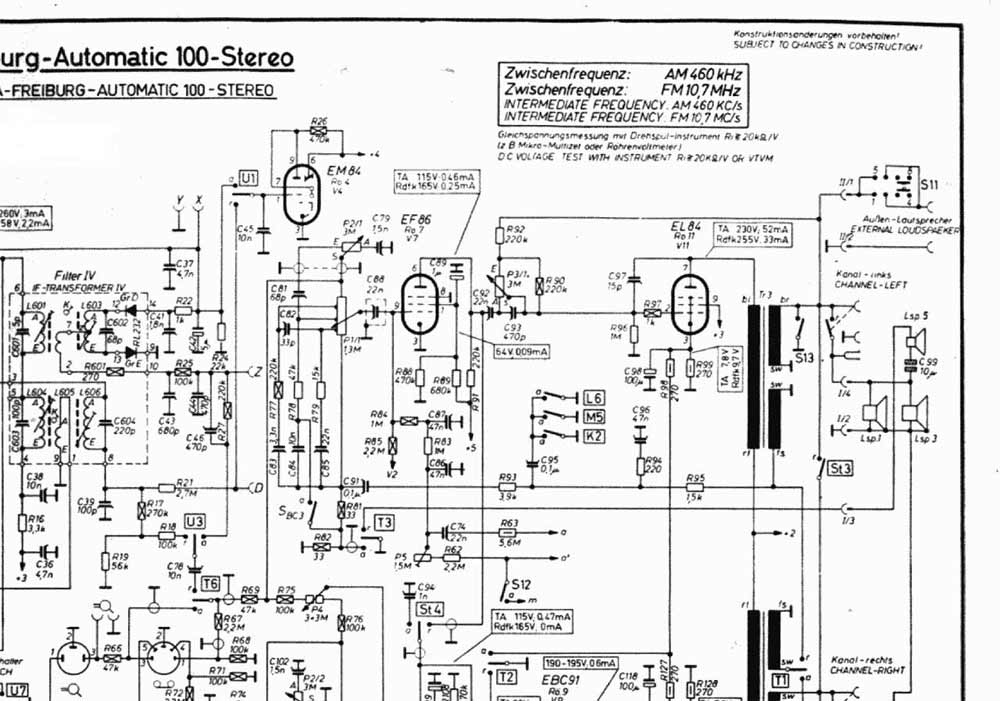

乐兄： Freiburg Vollautomatic 15 Stereo 应该有FM立体声解码器。它有两个调谐指示管，前面度盘右边的一个是指示立体声的。后视图中，底盘中间靠近度盘竖立的金属盒子可能就是解码器。我寄两张线路图给你看。
