无烟超版要的资l料——RC衰减式音调控制电路分析（转载）

白居不易 · 发表于 2016-8-8 15:28:00

本帖最后由白居不易于 2016-8-9 08:46 编辑

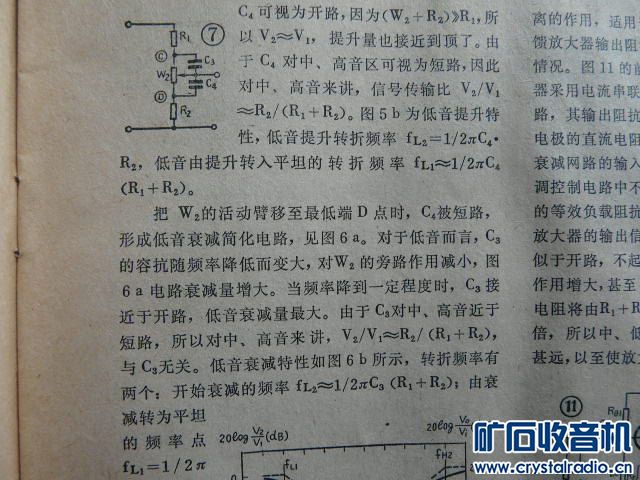

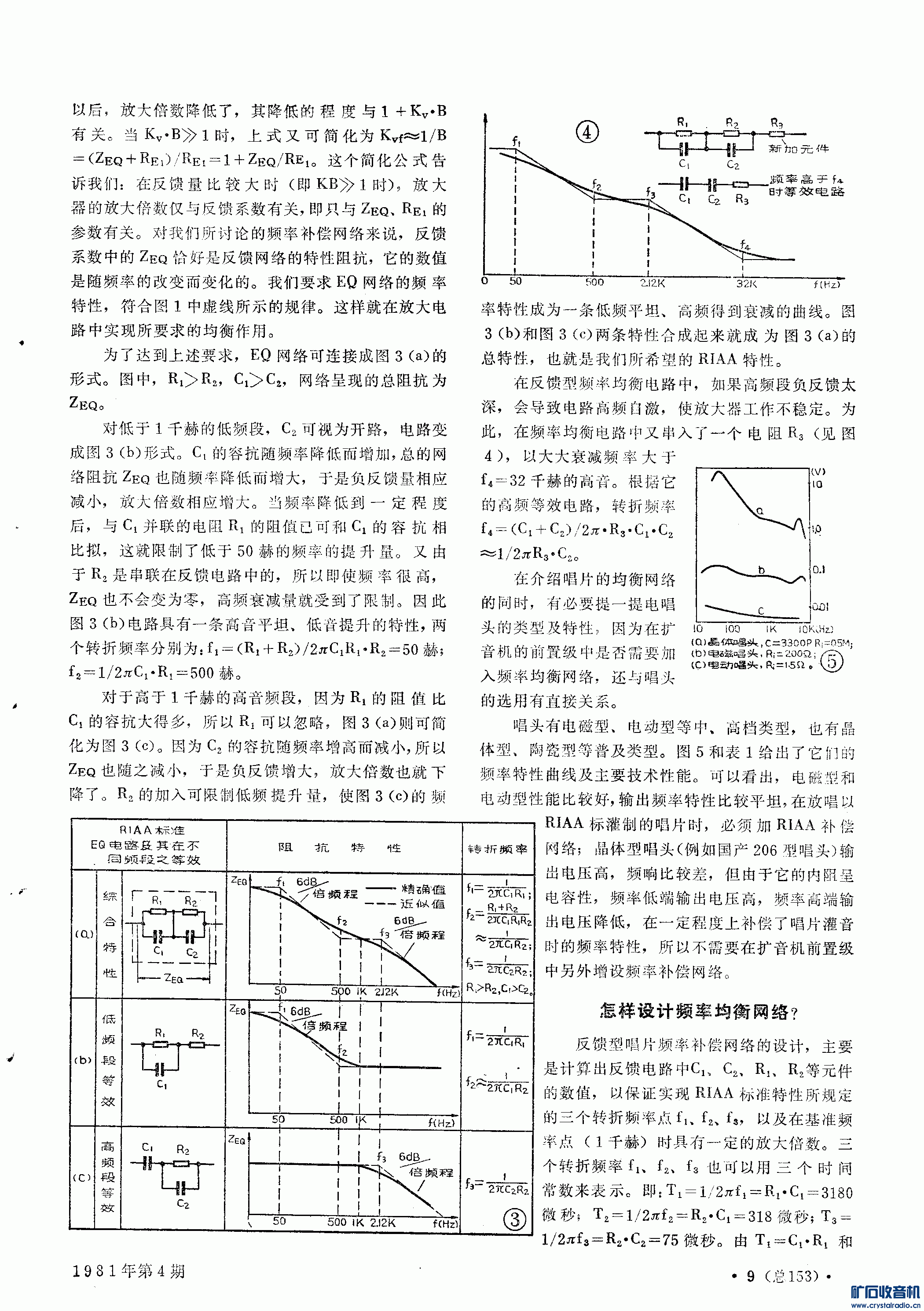

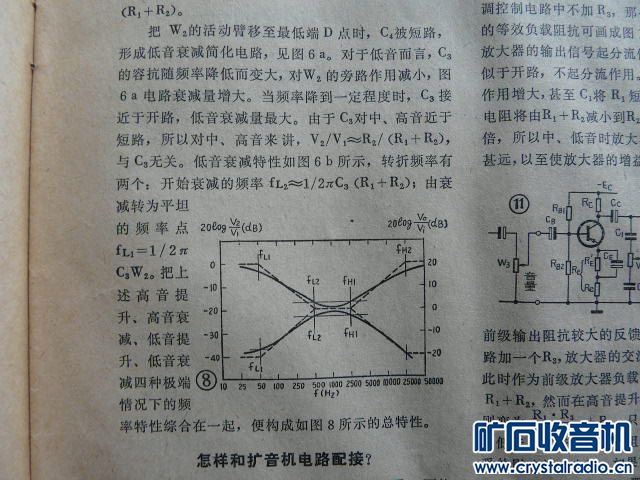

无烟超版需要红灯711音调控制部分的文字说明，我临时在冯报本先生《超外差式收音机》里找到一段文字回复，但是冯文过于简略，高低音调电路之间的关系也没有涉及，因此在《无线电》杂志1981年第5期找到《高传真扩音机RC型音调控制电路分析——郭维芹》一文，将有关部分翻拍如下，单独发布，供无烟超版及诸位网友参考。该文是针对晶体管电路的，但只是RC取值有区别，其原理与电子管电路原理相同。印象中牡丹2241晶体管收音机介绍一文也有音调控制电路的相关资料。

红灯711音调控制部分电路：

R15（100K）为隔离电阻，减少高低音调调节时的影响。

可达 · 发表于 2016-8-8 15:54:42

原来如此，下载学习一下！

可达 · 发表于 2016-8-8 16:08:50

未成之佛 · 发表于 2016-8-8 17:33:29

有分析的资料，收藏备用了

llzqq · 发表于 2016-8-8 18:03:33

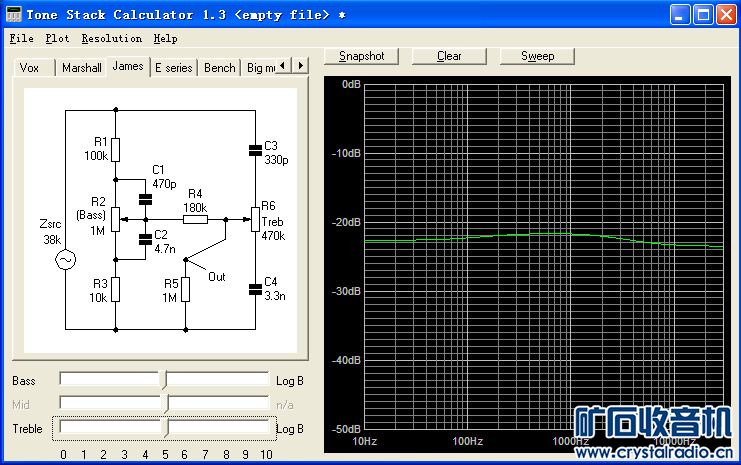

几年前收集到一款软件，专门模拟各种音调电路：
