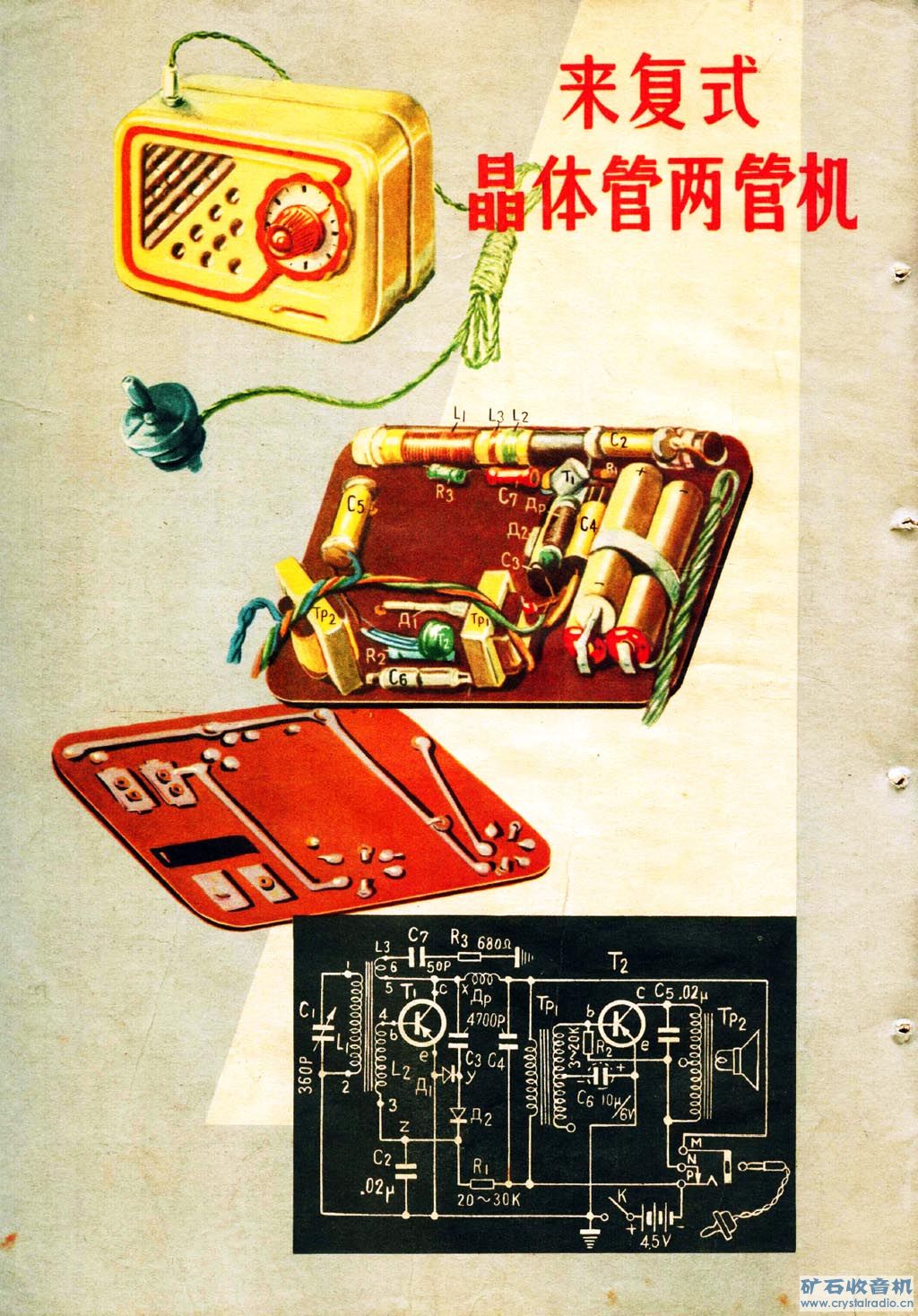

来复二管机电路

greenqueencc · 发表于 2009-10-27 15:30:33

提示: 作者被禁止或删除内容自动屏蔽

bd4rg · 发表于 2009-10-27 17:45:03

这种两管机只用十来个元件就可以带动喇叭，可以说是简单实用。它曾伴随我度过了一段难忘的童年时光。

greenqueencc · 发表于 2009-10-27 17:48:10

提示: 作者被禁止或删除内容自动屏蔽

代号202 · 发表于 2009-10-27 17:52:21

用变压器耦合的两管机。

bd4rg · 发表于 2009-10-27 17:55:20

是的，一间房间都听的到。当时用的3寸舌簧喇叭，输出变压器也不用。

zzm530919 · 发表于 2009-10-27 20:16:32

恍如隔世，恍如隔世

kyo3858 · 发表于 2009-10-27 21:46:13

可惜啊现在没得买啊连这样的零件也很难买到啊！小的基本是FM AM的基本小收音机不带！有达人出个配套件那就爽了！

Tieg3023 · 发表于 2009-10-27 21:53:24

小机壳漂亮的

光说不练 · 发表于 2009-10-28 09:38:59

这个坛上似乎早有人发过了，只是不知道能不能看见了。以前很多图都没了……

光说不练 · 发表于 2009-10-28 09:42:48

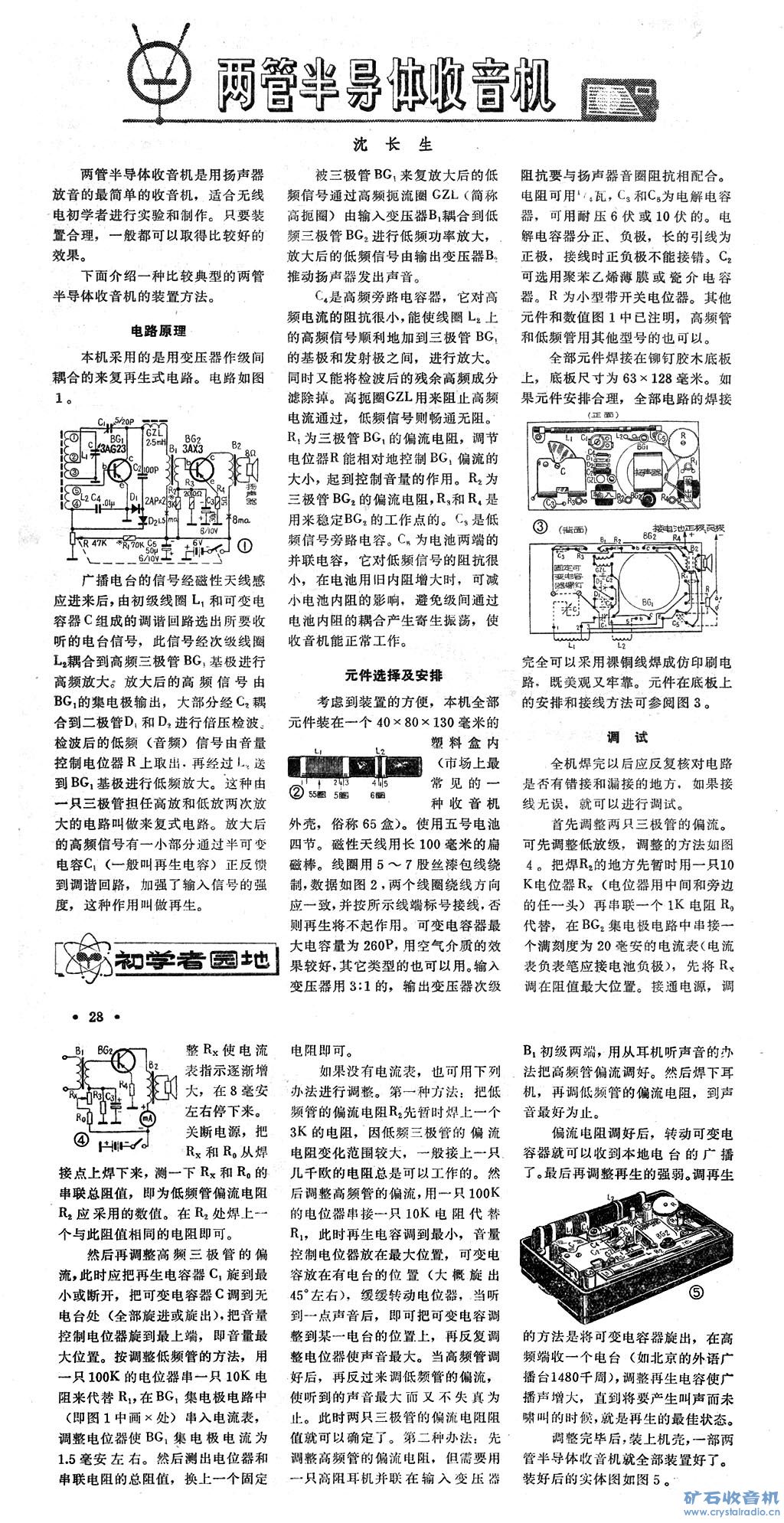

再贴个差不多的……（也是来自《无线电》）

呜呼 · 发表于 2009-10-28 10:07:03

原帖由 greenqueencc 于 2009-10-27 15:30 发表
今天不是感动上帝便是感动老板娘，找到1962，1963二本《无线电》合订本，高兴之余请大家分享。

把一二级之间的耦合，改为阻容式，再加两只参数基本一致的管子，做成推挽输出，就是一具放音十分响亮的机器了。可以供多人收听。文革时我就做过这种机器，拿到乡下加上长长地天线，可以收到很多台，周围的伯伯叔叔阿姨、小朋友们几乎天天都来听。不过有两个问题一直没有解决：
1，耗电，但是当时我们那里没有供电；
2，啸叫，不很稳定。
电路如下：

轻风 · 发表于 2009-10-28 10:30:32

牛入牛出的锗管单端机!
音质应该不错~~

光说不练 · 发表于 2009-10-28 10:32:11

看的当的都要感谢坛中高人扫描……

lq19512003 · 发表于 2009-10-28 10:32:14

这好像是当年清华大学张希源老先生的作品。

Tieg3023 · 发表于 2009-10-28 13:30:55

老练发的图，清晰度极好。
