第一节 电 路 图
一． 电路图
用导线将电源和负载以及有关控制元器件连接起来，构成闭合回路，以实现电器设备的预定功能，这种回路的总体就叫做电路。
电路通常分为两部分：主电路和辅助电路，是电源向负载输送电能的电路。它一般包括发电机、变压器、开关、接触器、熔断器和负载等。辅助电路也叫二次回路，是对主电路进行控制、保护、监测、指示的电路，它一般包括继电器、仪表、指示灯控制开关等。通常主电路通过的电流较大，线径较粗；而辅助电路中的电流较小，线径也较细。
电路是电路图的主要构成部分。因为电器元件的外形和结构比较复杂， 采用国家统一规定的图形符号和文字符号来表示电器元件的不同种类、规格以及安装方式；此外，根据电路图的不同用途，要绘制成不同的形式。有的电路只绘制其工作原理图，以便了解电路的工作过程及特点；有的电路只绘制装配图，以便了解各电器元件的安装位置及配线方式。对于比较复杂的电路，通常绘制工作原理图和安装接线图。必要时，还要绘制展开接线图、平面布置图等，以供生产部门和用户使用。
二． 电路图的组成
电路图一般由电路原理图、技术说明书和标题栏组成。
1. 电路原理图
电路原理图是电子产品采用图形文字符号按照一定规则表示的所有元器件的展开图形。确切表明了各元器件间的组成、相互关系和工作原理。也是设计、生产、编制接线图和研究产品时的原始资料。在装接、检查、试验、调整和维修产品时和接线图一起使用，也是绘制接线图的基本依据。
电路原理图只表示电流到负载间的传送情况和元器件的动作原理，不表示元器件的结构尺寸、安装位置和实际配线方法。在电路原理图上要详细标注各元器件的位置符号、规格、型号和参数等。一些辅助元器件，如紧固件、接线柱、焊片、支架等组成部分在原理图中都不会画出来。
2．技术说明
电气图中的文字说明和元器件明细表等总称为技术说明。文字说明注明电路的某些要点及安装要求等，通常写在电路图的右下方。元器件明细栏均以表格的形式写在标题栏的上方。
（1） 元器件明细栏（表）的组成
明细栏一般由序号、代号、名称、数量、材料、重量（单件、总计）、分区、备注等组成，也可按实际需要增加或减少。
（2） 文字说明
当在图中无法表示时，则采用文字形式进行说明，文字说明通常写在电路图的右下方。
（3） 标题栏
标题栏画在电路图的右下角，其中注有工程名称、图号、设计人、制图人，审核人、批准人的签名和日期。标题栏是电路图的重要技术档案，栏目中的签名者应对图中的内容各负其责。
三． 电路的分布规律
按照一定规律，电路原理图上元器件的输入端在左边，输出端在右边；整机的输入端也在左边，输出端在右边；信号的流向从左到右；一些重要的线路画在上部，辅助线路画在下部。
第二节 学 看 电 路 图 的 方 法
一． 看图的基本方法
1. 结合基础知识看图

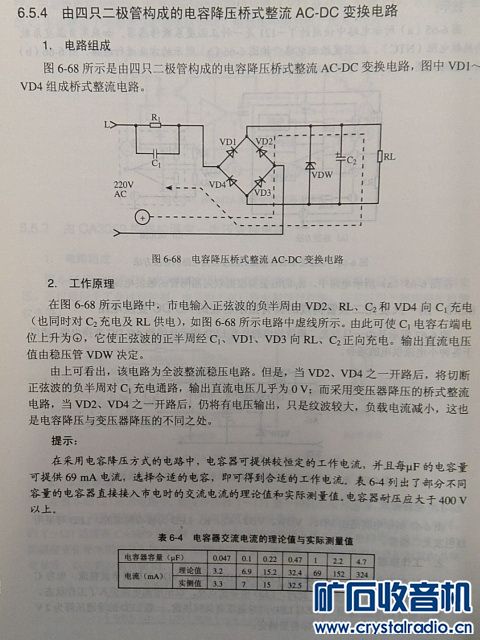

无论看电力系统图，还是看电子电路图，都需要具备一定的电工、电子技术的基础理论知识，只有掌握了和电气图有关的基础理论知识才能更好、更准确地识读电路图。如三相笼形异步电动机的正、反转控制，就是基于电动机的旋转反向是由三相电源的相序来决定的原理，用倒顺开关或交流接触器进行换相，从而改变电动机的旋转方向的。又如单相整流电路，是基于二极管的单向导电性的特点，将正弦交流电变换为脉动直流电的。
2. 结合电路元器件的结构、原理、特性看图
电路图是由各种电子元器件组成的，要学会看懂电路图，首要了解图中各种元器件的结构、作用，才能正确理解电路图的工作原理。
3. 结合典型电路看图
典型电路就是常见的基本电路，如串并联电路、电动机各种控制电路、二极管整流电路、各种滤波电路、晶体管放大电路、各种门电路等，不管多么负载的电路，总是有若干个典型电路组成的，先搞清每个典型电路的原理和作用，然后再将典型电路串联组合起来看，就能大体上把一个复杂电路看懂了。
4. 结合有关资料看图
在看各种电气图之前，首要看清电气图的技术资料、使用说明。它有助于了解电路的大体情况，便于抓住看图重点，有利于识图。
5. 根据制图规则看图
电气图的绘制有一些基本规则，这些规则是为了加强图样的规范性、通用性和示意性而规定的。这些基本规律中的基础知识包括：
1） 在绘制电路图时，各种元器件都应使用国际或国家统一规定的图形符号和文字符号。
2） 主电路部分采用粗线条画出，控制（辅助）电路部分采用细线条画出。
3） 一般情况下，同一种电器的各部分不画在一起；根据要求，需分散绘制时，必须在多处用同一种文字符号标注，这样便于识别。
4） 对完成具有相同性质任务的几个元器件，在文字符号后面加上数码以示区别。
二． 看图的步骤
1． 明确用途
开始看图之前首先弄清楚该产品的用处、作用和特点，及其有关的技术指标。并与同类产品进行比较，便于以后改进。
2． 逐步分解，各个击破
将总原理图分解成若干部分，弄清各部分的功能、图中元器件的图形符号、参数、规格型号等。对于不甚了解的新元器件，如集成块等，借助资料搞清其功能和引脚。对每一部分进行逐个分析，明确由哪些基本单元组成，各单元电路的作用、特点是什么，为什么要采用这样的单元电路，以达到“各个击破的目的”。
3． 找出通路
对每个基本单元电路，找出直流通路，交流通路和反馈通路等。以判断电路的静态偏置是否合适，交流信号能否正常放大和逐级传递、引入的反馈属于什么组态等。
4． 由粗到细
将电路中各个环节按照信号流向组合，就构成整机框图，把电路图从输入端到输出端联系起来。借助示波器观察信号在电路中如何逐级放大和传递，从而对总图有一个完整的认识。
5. 指标估算
如对电路图有更加深入的了解，可对某些主要技术指标进行一定的估算，以便从电路的技术性能获得定量的概念。
作者的话：昨天的发帖受到各位超版的加分鼓励以及坛友的积极参与！很感动！…… 一直想写《懂原理学看电路图》的帖子，是坛友们给我动力，谢谢大家的支持！刚刚完稿，望大家多多斧正！
|
