搞来一台无线电罗盘，求个图纸玩玩

苦丁茶 · 发表于 2016-2-19 19:33:59

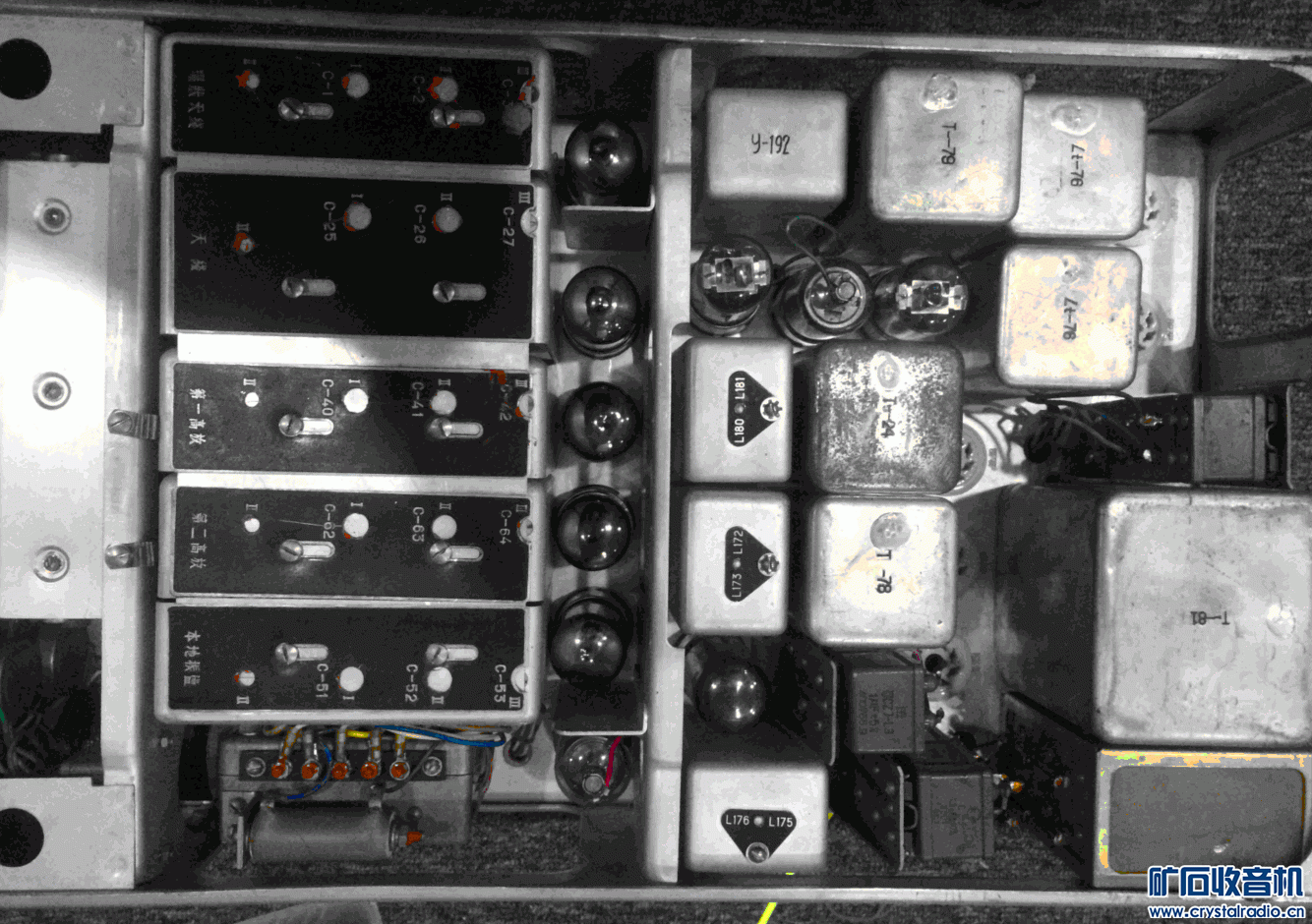

货场收来的设备，查资料是无线电罗盘接收机，想接收广播玩玩，没有图纸，哪位大侠帮忙呗，谢谢。 QQ截图20160219193416.gif

苦丁茶 · 发表于 2016-2-19 19:36:01

还有据说这个里面的变压器可以作为300b的推动变压器，请问哪位老师有资料？

音乐马上来 · 发表于 2016-2-19 19:39:29

那还是装电台上有价值

ywmxyz · 发表于 2016-2-19 20:05:23

本帖最后由 ywmxyz 于 2016-2-19 20:22 编辑

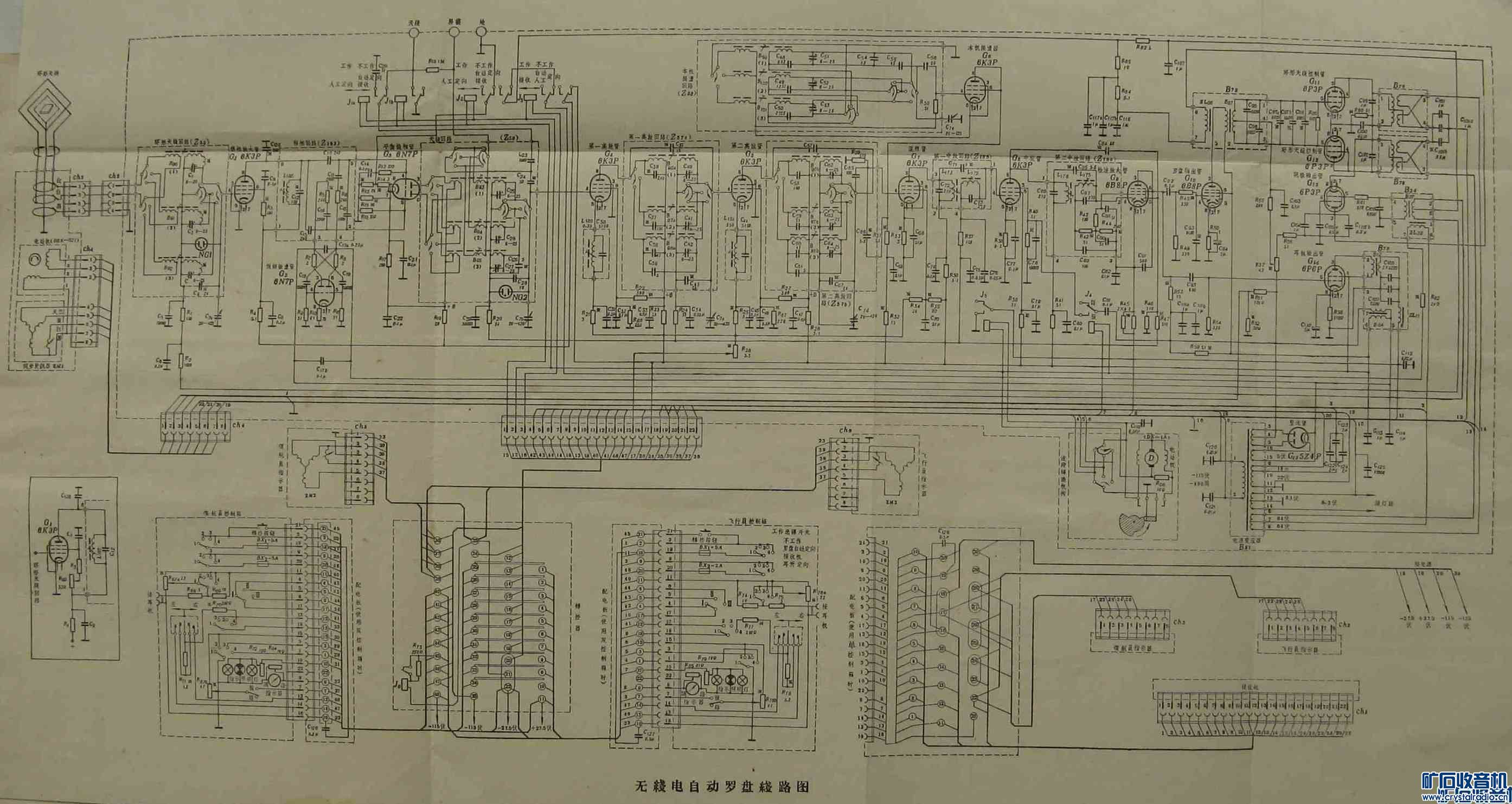

是这个图吗?还有原理说明

ywmxyz · 发表于 2016-2-19 20:13:04

苦丁茶发表于 2016-2-19 19:36
还有据说这个里面的变压器可以作为300b的推动变压器，请问哪位老师有资料？

看不清机器型号

苦丁茶 · 发表于 2016-2-19 20:18:15

ywmxyz 发表于 2016-2-19 20:05
是这个图吗?

是这个，谢谢。有完整的资料么，麻烦发个邮箱呗 gxm0717@126.com

ywmxyz · 发表于 2016-2-19 20:34:56

苦丁茶发表于 2016-2-19 20:18
是这个，谢谢。有完整的资料么，麻烦发个邮箱呗

歼5飞机设备, 资料在单位, 周一上班才能扫描上传

未成之佛 · 发表于 2016-2-19 20:40:33

无线电定位的？

2030A · 发表于 2016-2-19 21:07:46

军品啊，拆了可惜，看看还能不能用

SJJ1963 · 发表于 2016-2-19 22:28:49

拆了可惜,留着收藏.

csw1 · 发表于 2016-2-19 23:03:42

本帖最后由 csw1 于 2016-2-19 23:05 编辑

这里有图纸可参考一下。
http://www.crystalradio.cn/thread-783473-1-1.html
苏制飞机无线电定向仪（无线电罗盘）РПКО-10М （RPKO-10M）电路图。

csw1 · 发表于 2016-2-19 23:10:57

ywmxyz 发表于 2016-2-19 20:13
看不清机器型号

机器型号应当是 APK-5A。

韦峰 · 发表于 2016-2-20 22:56:03

不知是做什么用的看着用料很好

鲸音 · 发表于 2016-2-21 10:53:02

本帖最后由鲸音于 2016-2-21 11:10 编辑

你接好了以后，告诉我怎么接线。
估计有难度，据我所知，这个东西在前端有一个控制盒。这台大器要通过那个操控盒操作。那个东西倒是好搞，就是接线就能把人搞疯。另外你的这个差管子啊~那几个有点价值的管子全都缺失了。

鲸音 · 发表于 2016-2-21 11:02:50

ywmxyz 发表于 2016-2-19 20:05
是这个图吗?还有原理说明

国产的就是这个图，我这只有一台苏联原厂的APK-5。
