小巧玲珑的宝石441系列产品

    宝石牌44l型收晋机是上海无四厂出产的交流四灯机。外型小巧美观。具有多种不同的机箱。内部机件采用部件化装配及布线，结构牢阎。本系列产品的特点是采用1/2（6N1）做前级低放，1/2（6N1）做功放。本机除输出功率外，主要性能与一般五灯机无大差别，但成本大为降低，因而售价低廉，整机功耗只有一般五灯机的一半（26W）。

    其中，宝石441采用胶木外壳，有多种颜色，面板上装有有机玻璃度盘，塑料指针，并采用猩缸色宝石形指示灯罩，收音肘“宝石”会发光，色彩鲜艳夺目。

    宝石441A采用木制机箱，给人的感觉中规中矩。喇叭窗口用木条装饰，度盘与胶木壳的稍有区别，其余装饰基本相同。

    宝石441B也是木壳，与441不同处在于机箱上小下大，相对而言较为活泼。度盘与胶木壳的相同。其他装饰也一样。喇叭窗口是刻出来的而不是441A那样贴的木条。

    宝石441E和宝石441G，采用小小的横式度盘，也没有“宝石”指示灯罩，可能是为了降低成本吧。

    宝石453A(五灯机)这台机器，乍看起来，很容易误认为是又一种441机型，其实，它是一台五灯机，使用了与横度盘的441一样的小巧外形，十分惹人喜爱。


   由于我的机器分散在各处，本帖图片有的借用网友资料图(不同来源) ，目的仅为机器介绍，特此说明并致谢。

[ 本帖最后由 fjzxx46 于 2009-7-24 20:33 编辑 ]

fjzxx46

论坛多次故障，图都丢失了。
重发图：

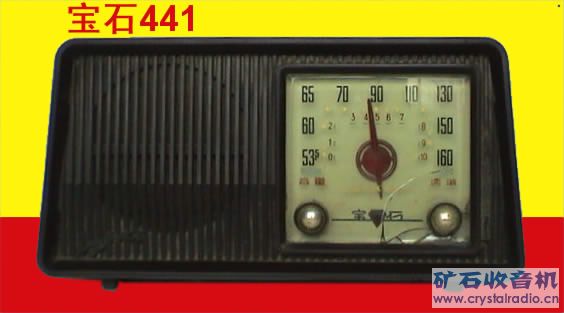

宝石441：

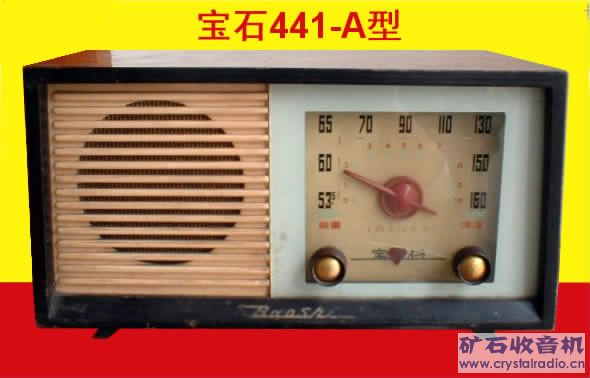

宝石441A


宝石441B

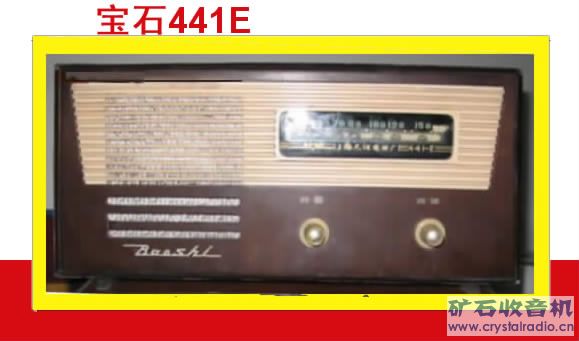

宝石441E

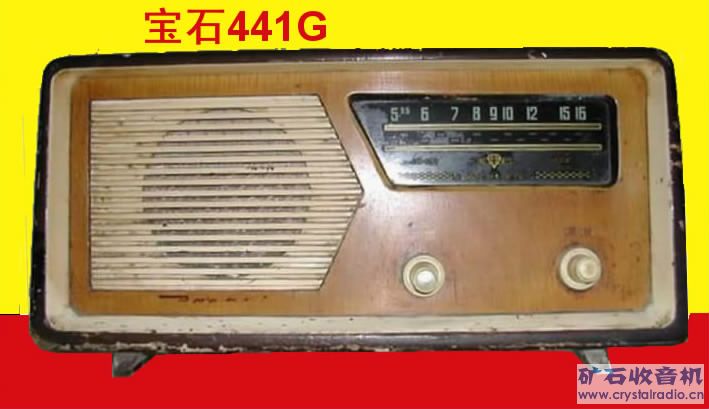

宝石441G



宝石453A（五灯机）

fjzxx46

青春与毁灭 发表于 2020-3-12 11:15
要是有内部的结构图片就好了

以前发的没有了。
再发一次。
下面都是借图。

fjzxx46

1、宝石441采用胶木外壳，有多种颜色，面板上装有有机玻璃度盘，塑料指针，并采用猩缸色宝石形指示灯罩，收音肘“宝石”会发光，色彩鲜艳夺目。



补充内容 (2019-7-5 22:17):
宝石441，上面第一图

fjzxx46

2、宝石441A采用木制机箱，给人的感觉中规中矩。喇叭窗口用木条装饰，度盘与胶木壳的稍有区别，其余装饰基本相同。

441A的度盘在外面，441的度盘在里面，

有多种颜色



补充内容 (2019-7-5 22:19):
宝石441A， 见置顶贴第二图。

fjzxx46

3、宝石441B也是木壳，与441不同处在于机箱上小下大，相对而言较为活泼。度盘与胶木壳的相同。其他装饰也一样。喇叭窗口是刻出来的而不是441A那样贴的木条。

441B的机箱是上窄下宽的


补充内容 (2019-7-5 22:19):
宝石441B， 见置顶贴第三图。

fjzxx46

3、4、
    宝石441E和宝石441G，采用小小的横式度盘，也没有“宝石”指示灯罩，可能是为了降低成本吧。

宝石441E


宝石441G


补充内容 (2019-7-5 22:21):
宝石441E、宝石441G， 见置顶贴第四、五图。

fjzxx46

5、宝石453A(五灯机)这台机器，乍看起来，很容易误认为是又一种441机型，其实，它是一台五灯机，使用了与横度盘的441一样的小巧外形，十分惹人喜爱。



补充内容 (2019-7-5 22:20):
宝石453A， 见置顶贴最后一图。

fjzxx46

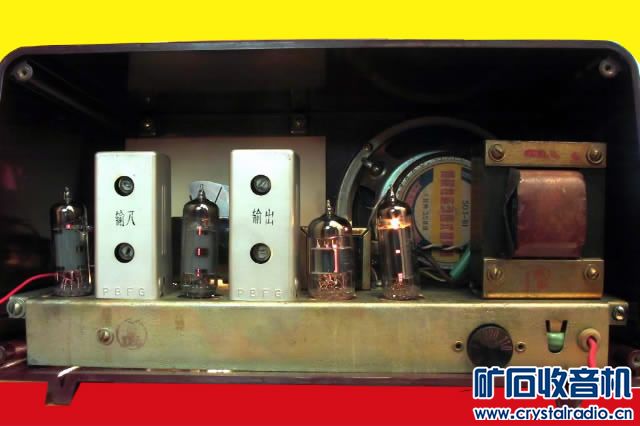

宝石441机芯后视



宝石441机芯(前视)

fjzxx46

宝石441度盘，漂亮吧。^_^

fjzxx46

宝石441电路图，最大的特点就是使用1/2（6N1）做功放。


[ 本帖最后由 fjzxx46 于 2009-7-24 20:52 编辑 ]

fjzxx46

很遗憾的是至今没有见到宝石441C/D/F.
谁有，请发个图鉴赏。

的卢宝马

沙发  好贴！有个问题一直在想：天津生产的小北京和上无四厂的宝石当时都属于普及型廉价机器，人们对此类机应该有一定购买力，但为什么感觉此机存量较少呢？
PS：我的胶木壳宝石441有机玻璃读盘坏了，有办法修复吗？谢谢

光说不练

这个度盘应该不难做吧——
提供个简易的方法：
找一块完好的度盘扫描、PS后打印在透明胶片上，直接衬在一块打好孔的玻璃后面装回去用好了。

沧州帮

非常感谢张教授的精采介绍！其它朋友请继续补充！

红外线

今天看到唤起儿时的记忆，当年是不是有这种机壳的套件？邻居大哥装过。

野弦飞

好贴,学习了,用6N1做功放,对喇叭的要求就高了,灵敏得很大,.
