经典老机——飞利浦 B7X44A 欣赏

6AJ8

飞利浦 B7X44A

产地：            荷兰
生产时间：     1964～1966年
电路形式：      超外差式
接收波段：
      调频    87.5～108MHz（2.77～3.43m）
      短波1  5.9～18.2MHz （16.5～50.8m）
      短波2  1.65～5.2MHz （57.7～181.9m）
      中波    517～1622kHz（185～580m）
      长波    150～400kHz  （150～2000m）
电源电压：    交流110V、127V、145V、165V、220V、245V
耗电量：        90W（220V）
功率输出：    额定：2×3W，最大：2×6W
扬声器：       AD3800M型全频带铝镍钴磁钢8吋电动扬声器（阻抗：5Ω, 额定功率：6W） ×2  （后期产品中改用AD3806RM型）
高低音可分别连续调节
备有拾音、磁带录音机输入插口
设有外接扬声器端子（5Ω）
带等响度控制
内置调频天线及磁性中波天线
机箱：           木质。据说外形设计灵感，源于古希腊神殿，某种程度上看来是有些相似。
结构形式：    台式，带琴键开关。
外形：           760×270×250mm（29.9×10.6×9.8吋）
重量：           14kg
当时售价：    约700荷兰盾

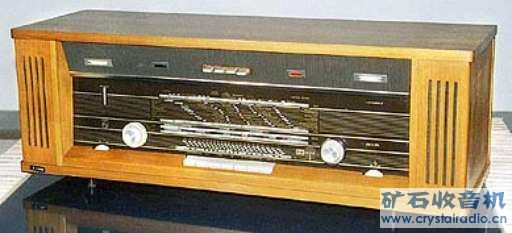

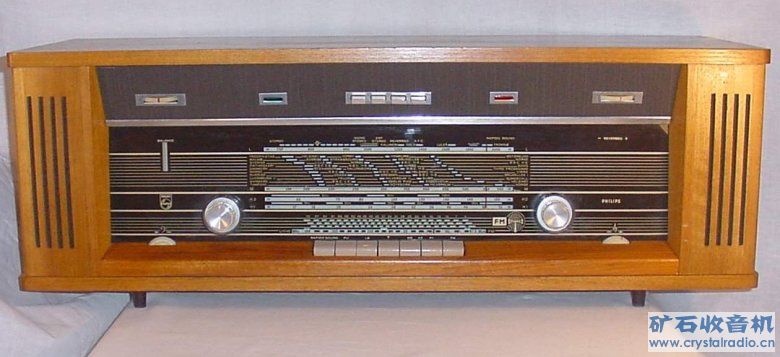

这是收藏于 荷兰鹿特丹 收音机博物馆 的 飞利浦 B7X44A 型收音机：

该机设计于六十年代初，采用了大量的当时的“新技术”、“新电路”及“新器件”，包括大量使用晶体管。使得该机在各项性能上都达到了一个相当满意的程度。长期以来被视为电子管收音机的一个经典机型，据认为是飞利浦所产的表现最好的机型之一。因此也成为被炒作的对象，目前市价相当于同期生产的，功能大致相当的普通类似电子管收音机的8～10倍。一般在350～500欧元左右，如果低于300欧元，则多是故障机或有破损。

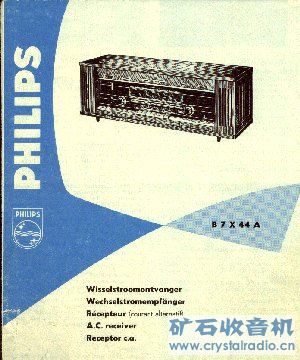

当年的广告海报：

原机配附的使用手册：

该机的特点之一便是具有“Reverbeo混响”功能。
（关于 Reverbeod 的定义，本人也不十分清楚。只知道是高保真音响技术中的一特殊电路，大概可以选择低放电路的通频带。其具体释义如下：
The Reverbeo is clearly an expensive set, aimed at those who is seeking high quality sound. It has it's fair share of bells-and-whistles too, with "Stereo" sound, separate bass and treble controls as well as "Speech" and "Hi-Fi" selection switches, a balance control, four wavebands. ）
其立体声解码器、立体声指示电路、通道串音校正（Overspraakcompensator）及电源整流、信号检波均采用晶体管。
以下是整机的电路结构框图（只找到荷兰语版的，通过查字典，标注了汉字。题外话：要找一本荷兰语词典是很困难的，我跑了六个图书馆！）

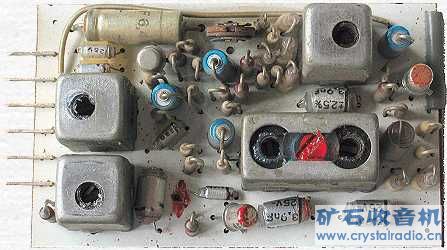

立体声解码器：

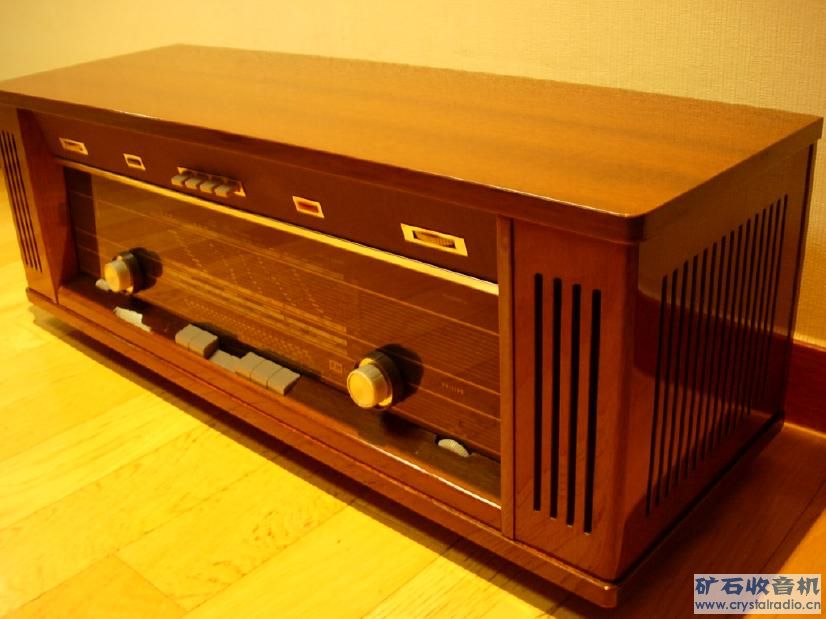

正面

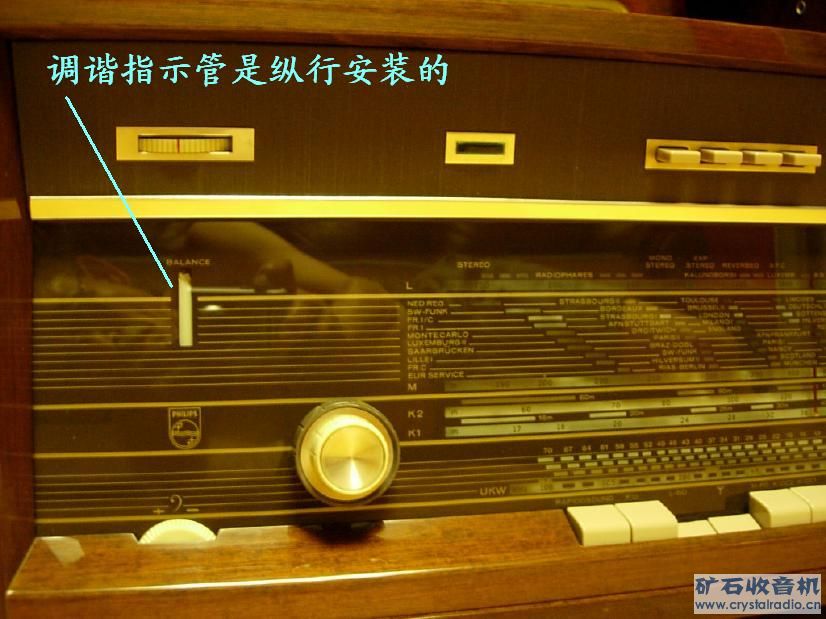

在外观上有一点与我们常见的机器不同，就是调谐指示管是纵行安装的。





有源器件使用情况
电子管（十一只）：
--------------------------------------------------------------
型号                   用途
--------------------------------------------------------------
ECC85           高放，调频波段振荡、变频
ECH81           调频波段中放，调幅波段振荡、变频
EF89              调频调幅共用中放
EF183            调频中放
EM87             调谐指示
ECC83  ×2   左、右声道前置低放
ECL86  ×2   左、右声道末级功放
EZ81             电源整流
ECC83          混响放大
---------------------------------------------------------------

晶体管（六只三极管，十四只二极管）
---------------------------------------------
型号    用途
---------------------------------------------
AF126         19kHz信号放大
AF126          38kHz信号放大
AF126           串音校正
AF125  ×2   多谐振荡器
AF127           立体声指示灯显示驱动
AA119  ×2   19kHz信号整流
AA119  ×4   解调器
OA200  ×2   立体声指示电路整流
AA119           38kHz信号整流
OA200           限幅器
BA102           AFC（自动频率控制）
OA79   ×2   调频检波
OA85            调幅检波
---------------------------------------------

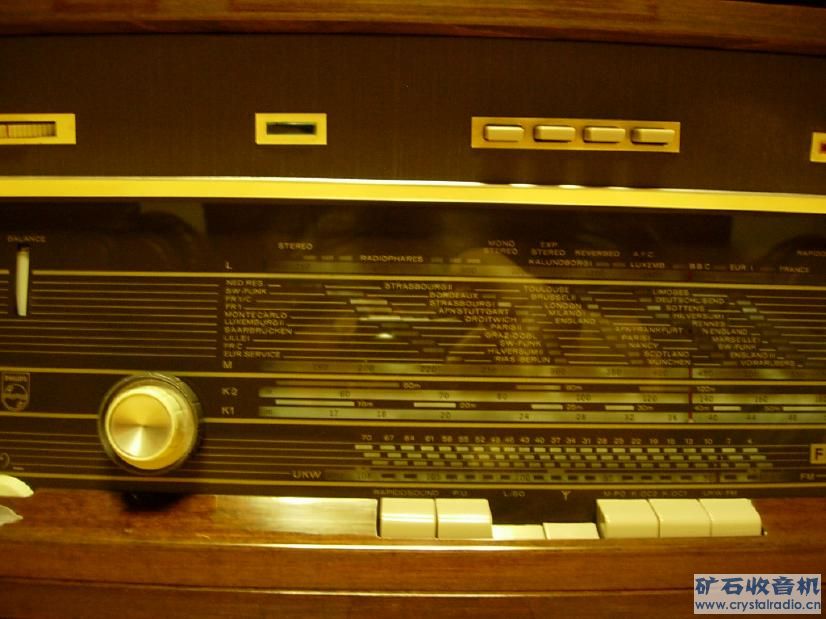

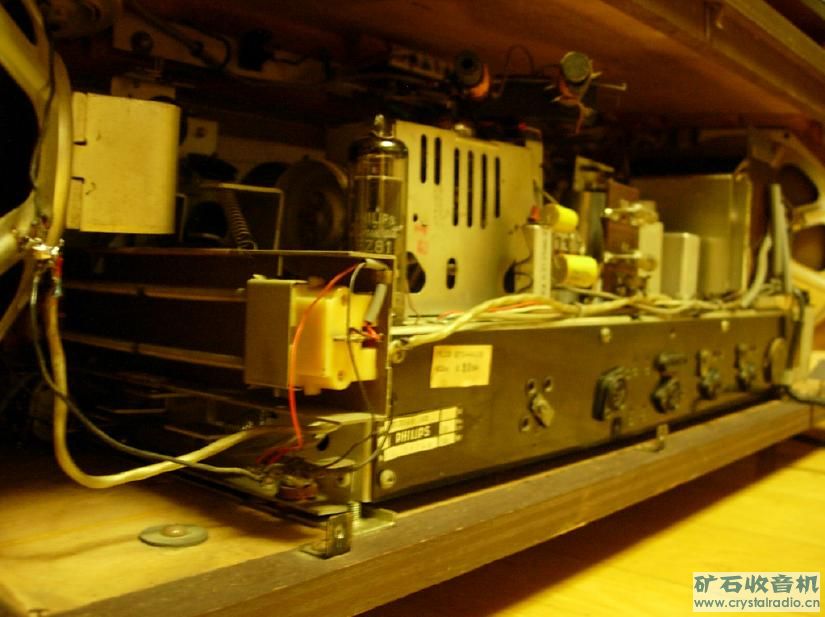

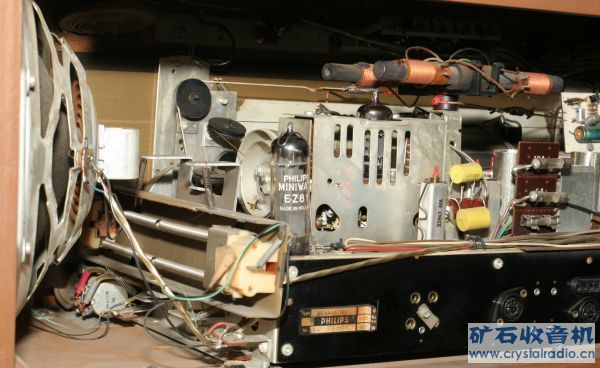

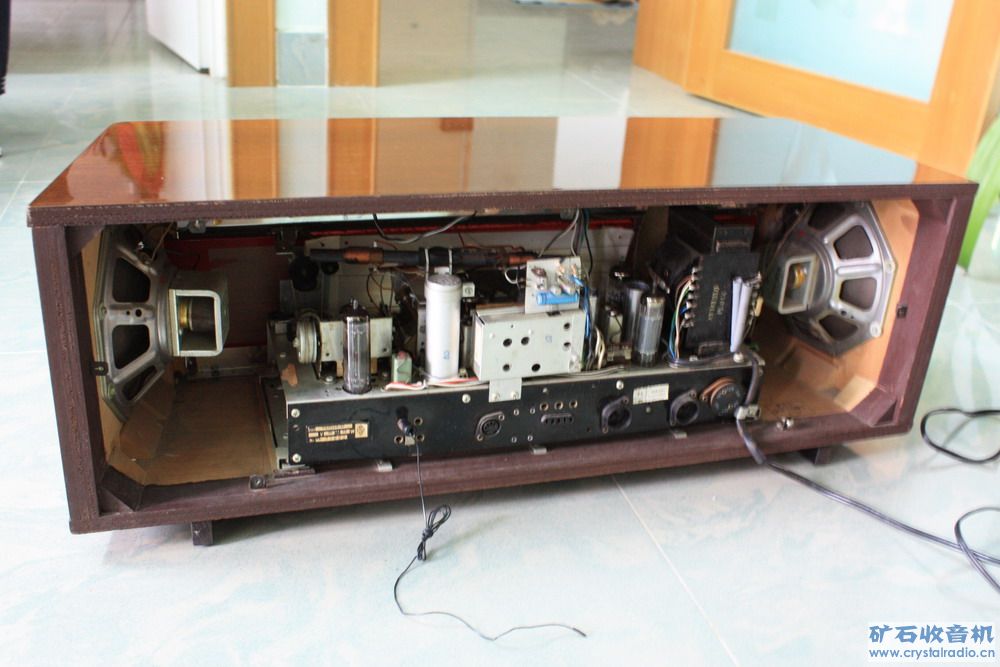

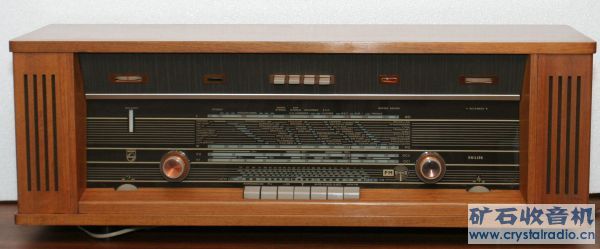

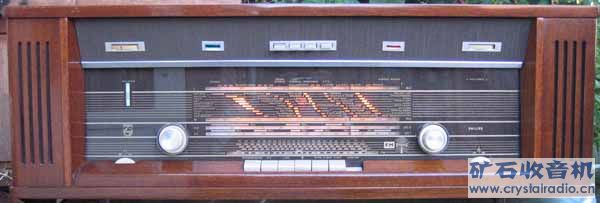

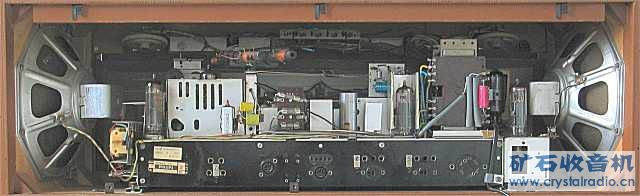

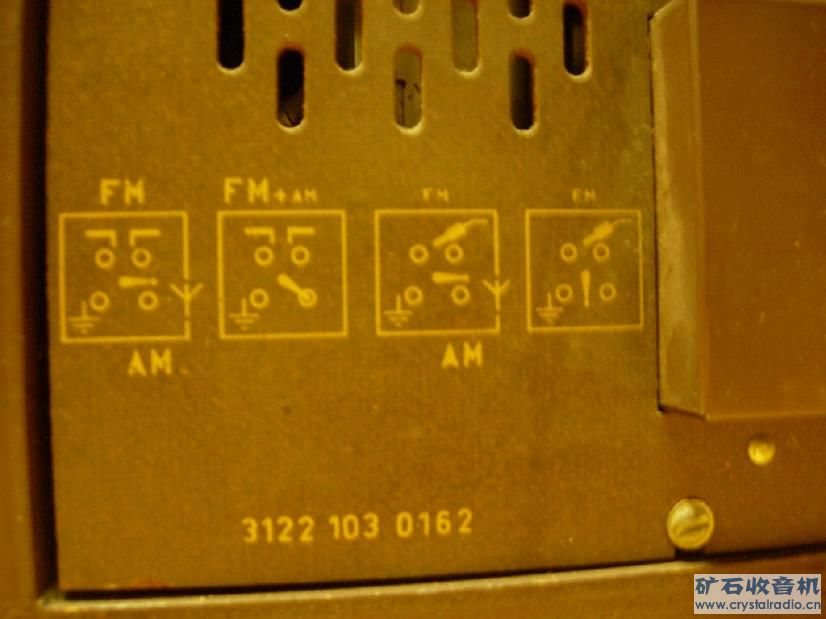

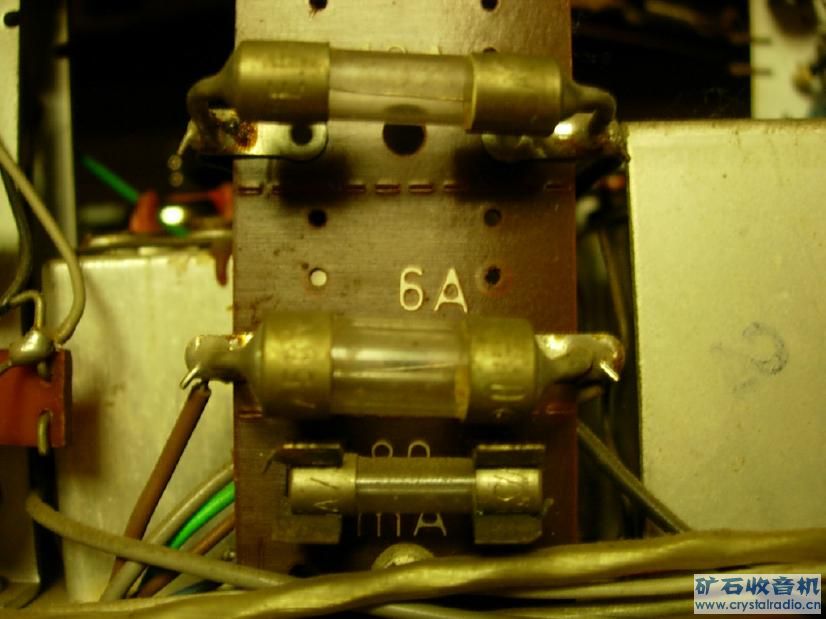

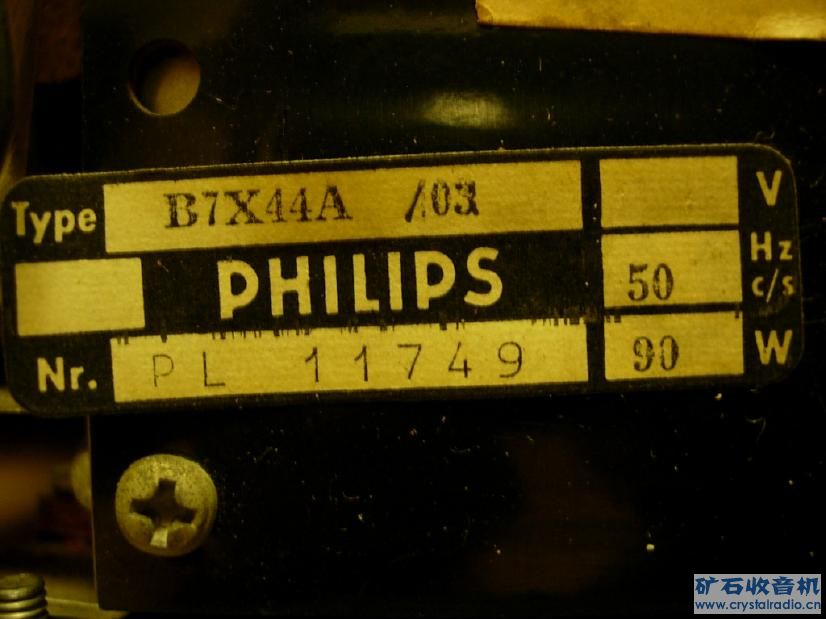

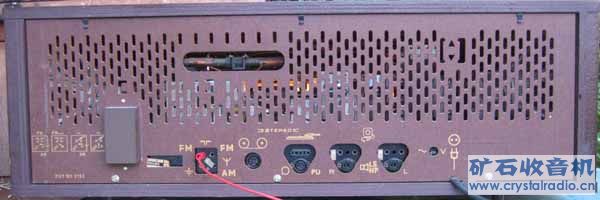

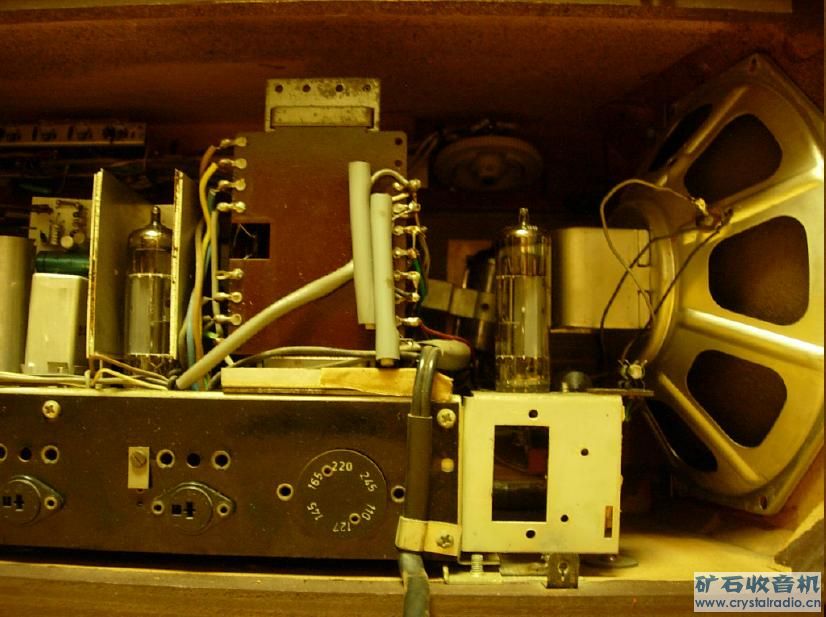

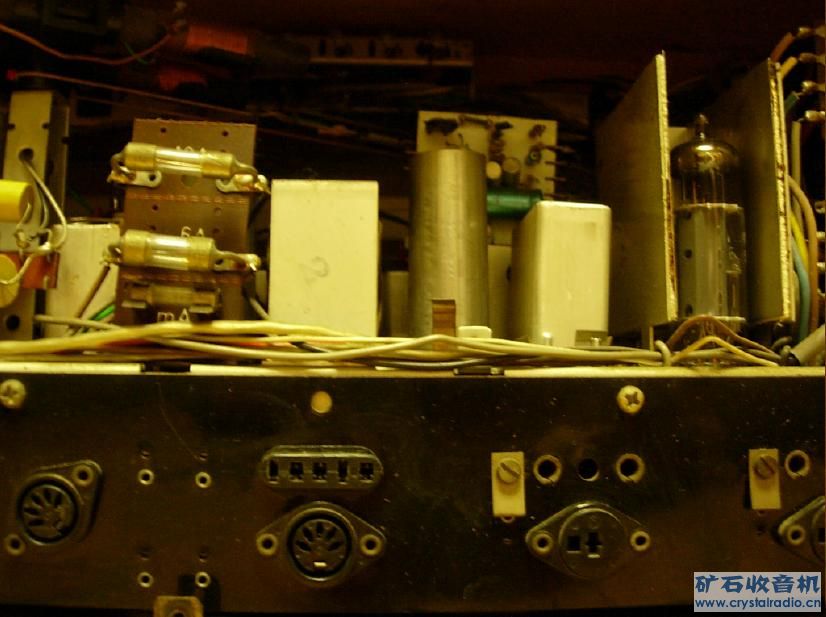

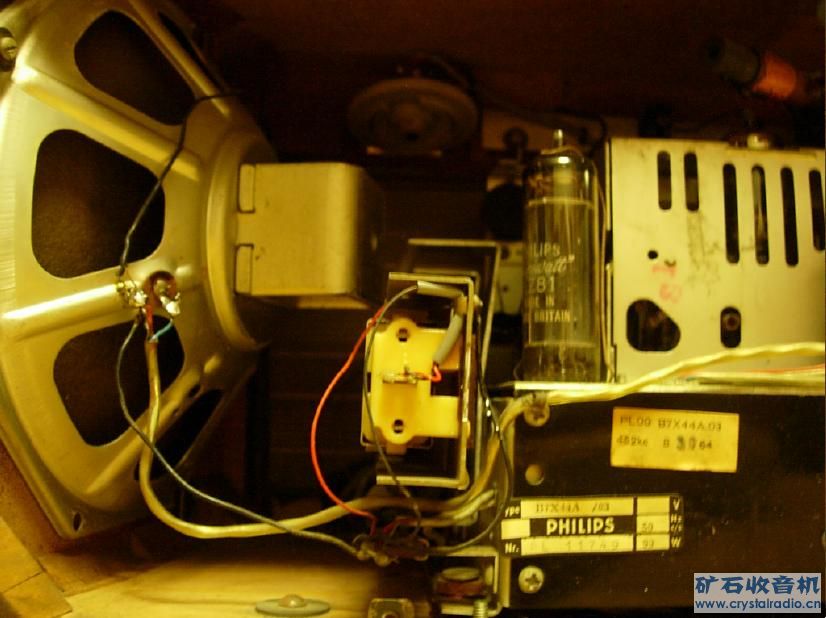

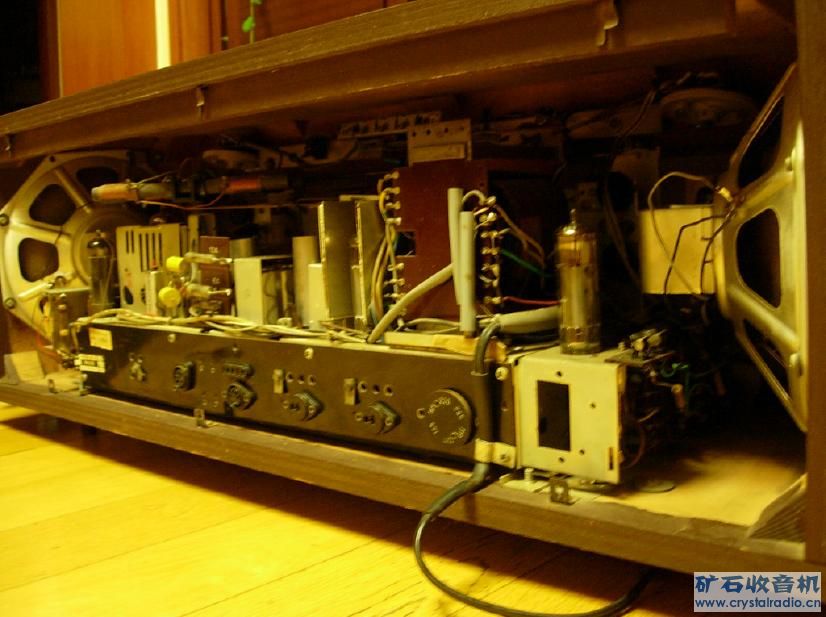

以下是本机的图片：

ZHANGDESHI

实在是太眼馋了。最欣赏的是人家的工艺，几十年了东西如新。一方面是机子本身做的好；二是用户爱惜保存的好，缺一不可。不像国内的老机器，看着就残破。这反映了我民族的缺陷。不爱惜东西，容易忘记传统好继承。

FM30

好漂亮的机机，赞一个

海河

   好东西，正好啊

6AJ8

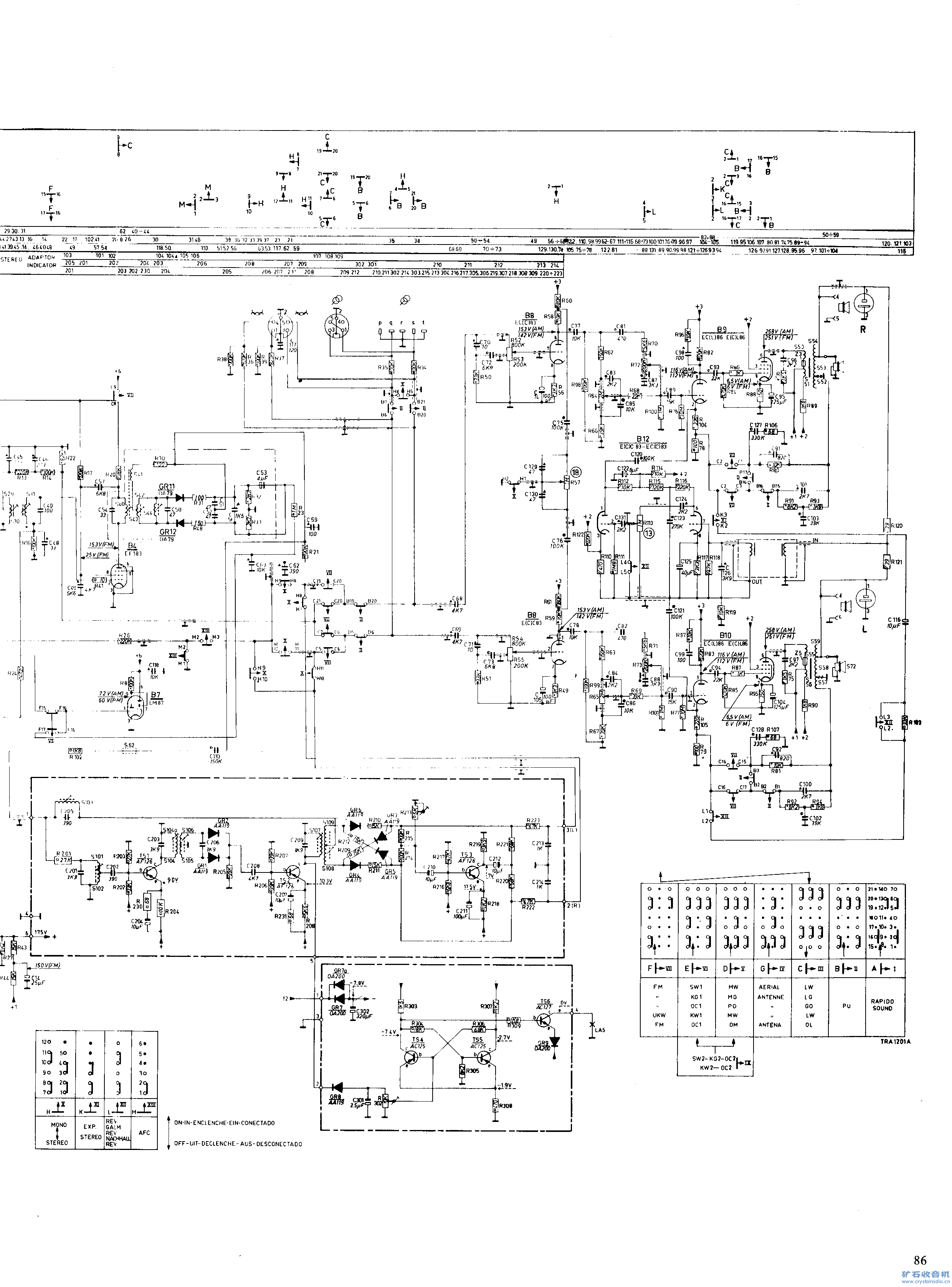

电路图（荷兰语，且不太清晰，见谅！）

FM30

海河兄，俺们两个头被机器夹了 ，把我们那两条干了吧，保持6AJ8兄文章的完整性吧

[ 本帖最后由 FM30 于 2009-6-3 23:31 编辑 ]

talent

低头一看，呵呵，口水流了一地！好机啊好机！

天籁睿智

只有羡慕的眼神

Tieg3023

漂亮的好机子，资料清晰 。

进修

机器非常漂亮，浅色的更好看。

lizhitao

太棒了！！！！羡慕！！

foxzhou

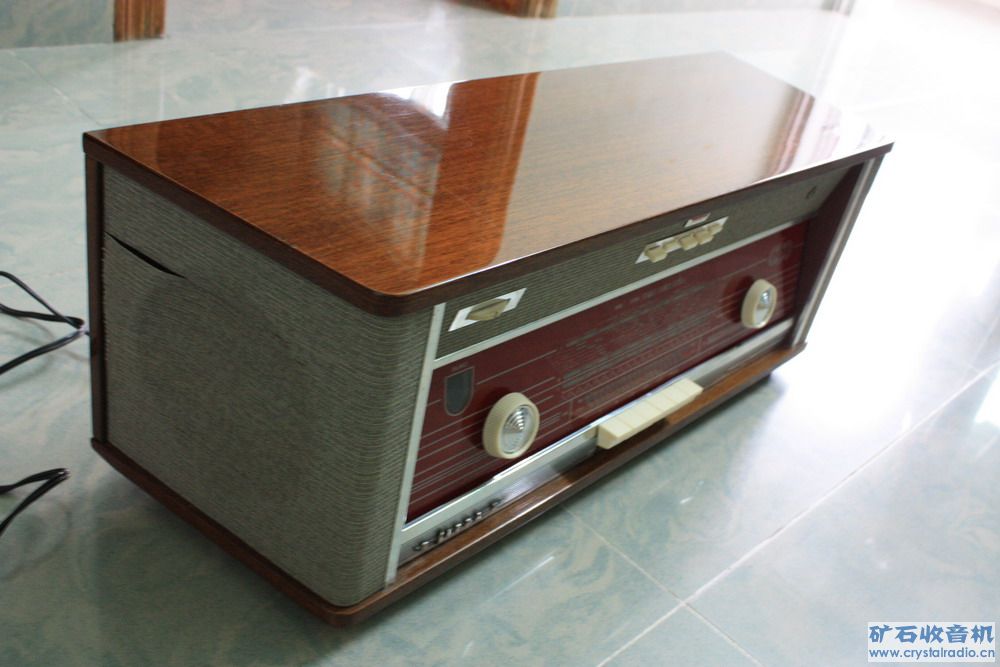

我弄了个B6X12A，好像不如这个漂亮喔。。。
