国产交流电子管收音机的特殊电路（一）输入与调谐电路

白居不易

收音机电路大同小异，但是每个厂家在设计时仍然会有一些与众不同的地方，下面根据多年的积累，把国产收音机特殊电路介绍出来，供参考，为了上传方便，分为若干部分。手头资料有限，难免挂一漏万。
     一、输入及调谐电路
     1、长城639收音机的输入电路：
      该收音机为4灯交流超外差式收音机，6A2变频，6U1七极部分中放、三极部分低放，晶体管2AP2检波，6P1功放，6Z4整流。

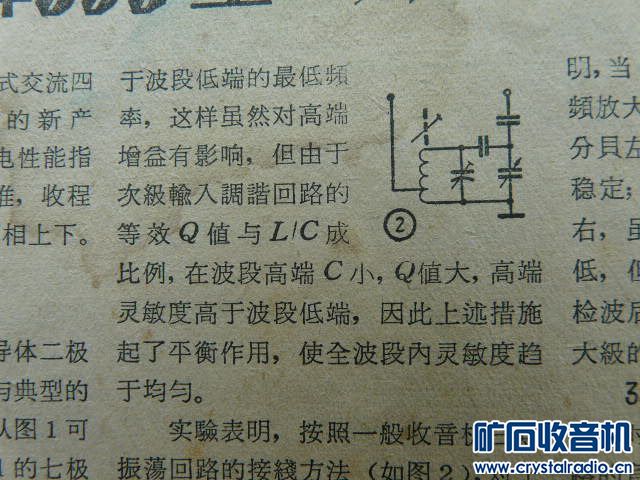

该机天线线圈并联一个100P电容，厂家给出的解释是：



     2、中波磁性天线
      磁芯天线在高级收音机里普遍应用，上海131、144，熊猫607A以及飞乐265A等收音机采用可旋转式磁芯天线。为了提高远地接收灵敏度，磁性天线加了外接天线线圈，飞乐265A收音机外接天线线圈由两部分组成，结构如图，厂家的解释如下：


     3、熊猫1501特级收音机可旋转磁芯天线外面加金属屏蔽罩：

     4、短波铝箔天线
      一些高级收音机里使用短波铝箔天线，贴在机箱顶部：

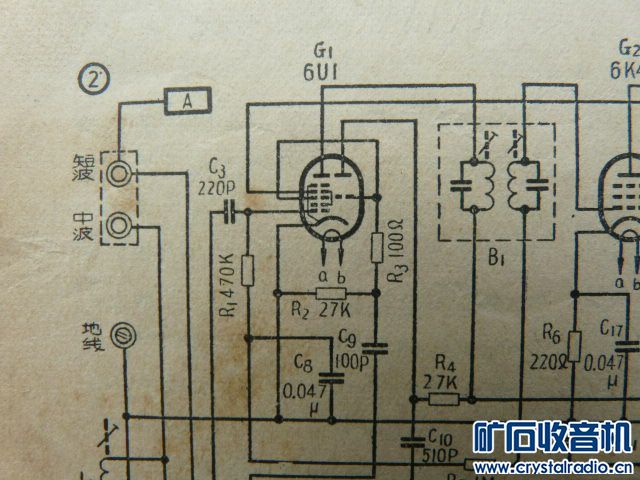

     4、工农之友收音机为了降低成本，采用电感调谐。
     5、美多65A中波超外差式五灯收音机，为了节约成本，采用差容双联可变电容：

未成之佛

谢谢白版只有深入了解电路原理，才能DIY出高品质的胆收音机

白居不易

hayyp 发表于 2015-4-27 15:58
貌似电感调谐更高档？

       工农之友两灯交流收音机，是国营天津无线电厂（七一二厂，小北京和北京牌电视机生产厂家）1954年开始生产的，其原型为东德的1U11单管交流收音机，该机为热底板，利用调节磁芯改变电感进行调谐。国外有些汽车收音机采用调感电路，一些家用收音机的调频部分是调感的。

ZWDA

白居不易 发表于 2015-4-27 18:07
工农之友两灯交流收音机，是国营天津无线电厂（七一二厂，小北京和北京牌电视机生产厂家）1954年开 ...

请问版主調感、调容的那个效果更好？

可达

美多65A的可变电容的确是非常奇特

可达

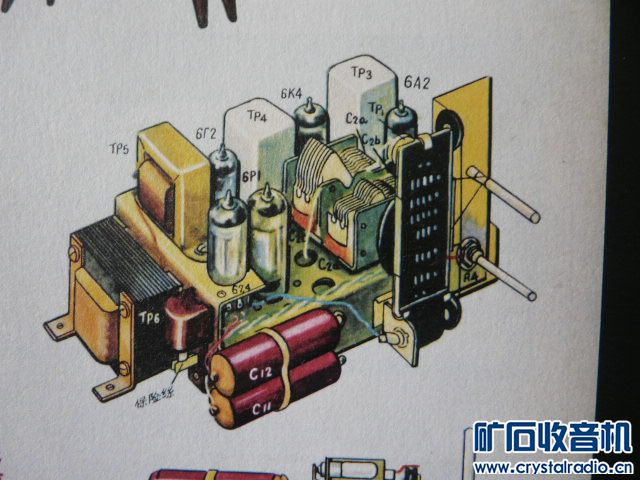

这个图清楚一些

云长和我

可达上的图是什么机子的机芯

jiangqishan8

可达 发表于 2015-4-27 20:10
这个图清楚一些

家里的各种收音机是否已达数百台了吧?!

可达

jiangqishan8 发表于 2015-4-27 21:14
家里的各种收音机是否已达数百台了吧?!

老师好：住宅空间有限，电脑里面的图片为主

大清河

hayyp 发表于 2015-4-27 15:58
貌似电感调谐更高档？

不认可，多波段收音机电感调谐体积和电路复杂程度，长时间使用的稳定性都会打折扣。

白居不易

ZWDA 发表于 2015-4-27 19:31
请问版主調感、调容的那个效果更好？

异曲同工，电容调谐使用比较普遍，便于业余爱好者仿制。

白居不易

可达 发表于 2015-4-27 20:04
美多65A的可变电容的确是非常奇特

由于65A只有中波段，使用差容双联可以节约一个垫整电容。

shiuyipyuen

3、熊猫1501特级收音机可旋转磁芯天线外面加金属屏蔽罩：

这个金属屏蔽罩能有效防止节能灯/电脑等开关电源的噪声,有胆机的朋友可大力仿制,用铝薄也可以

kevin130

版主的资料很有用，收藏了，希望经常能看到，二，三，。。。。。。
