前些时候20元收了一件红灯711底盘http://www.crystalradio.cn/thread-657684-1-1.html
上面的6A2被破坏了,如图:
今天把它拿出来,想看看这7极管内部是个啥样子,展示给各位,让这位“身残志坚”的6A2最后发挥一下它的余热吧。

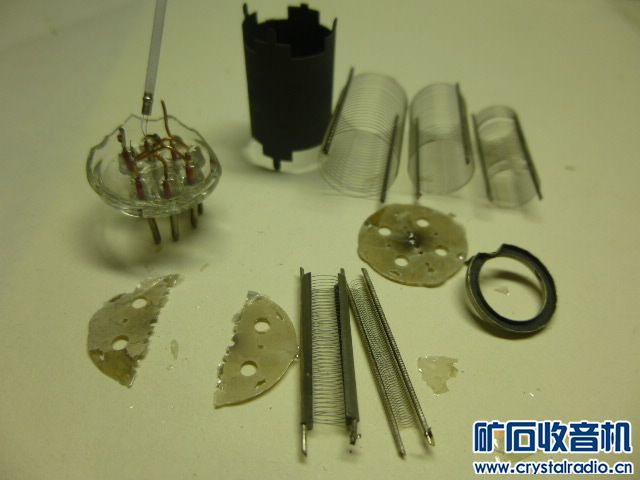

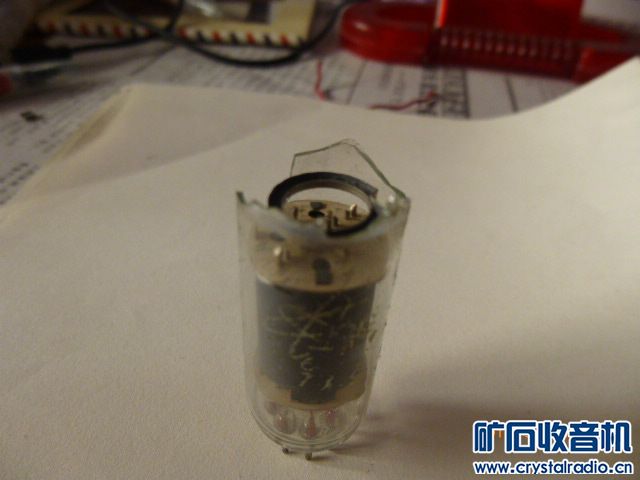

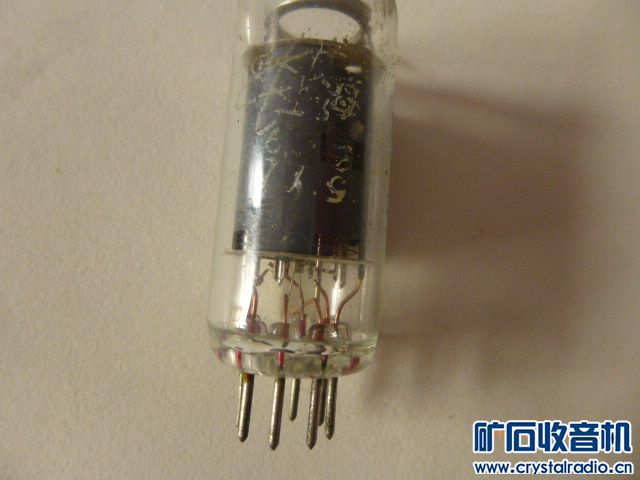

这是那只“身残志坚”的6A2 P1010109.JPG P1010110.JPG P1010111.JPG P1010112.JPG

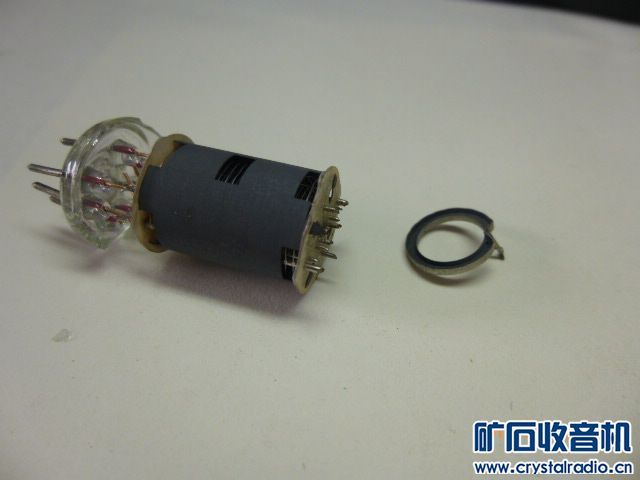

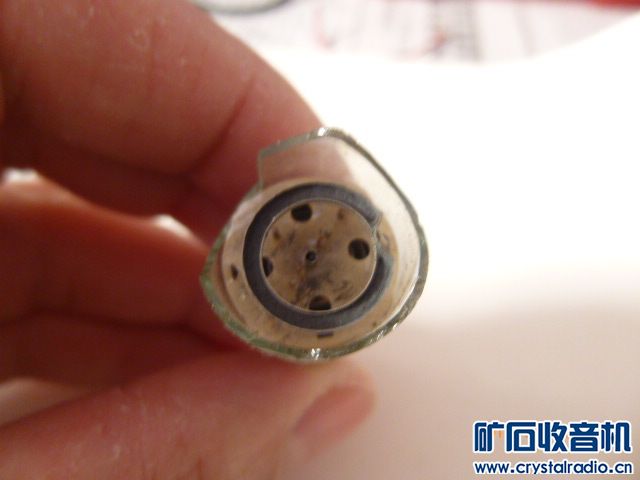

用钳子把玻璃敲碎后的样子

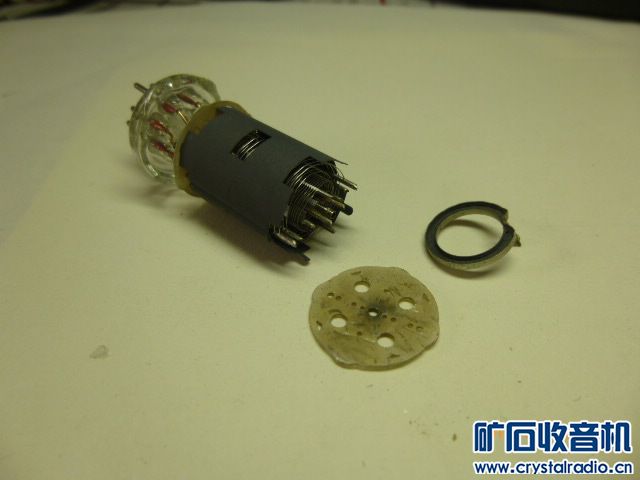

剪下它的“铁环”
P1010114.JPG P1010115.JPG

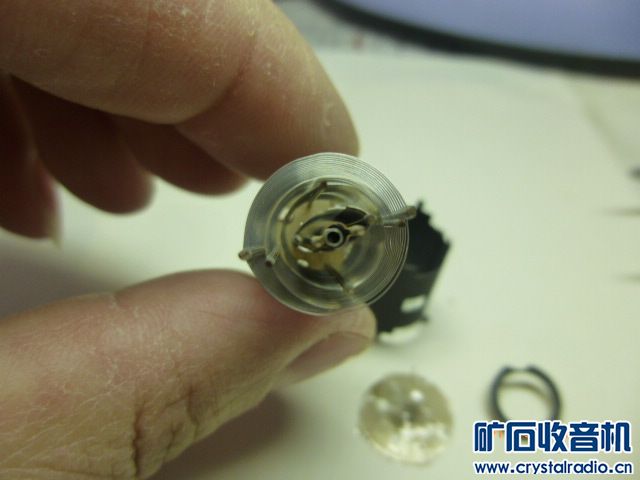

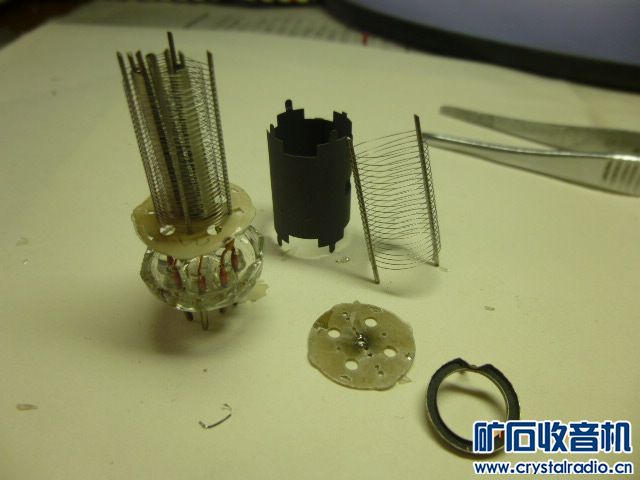

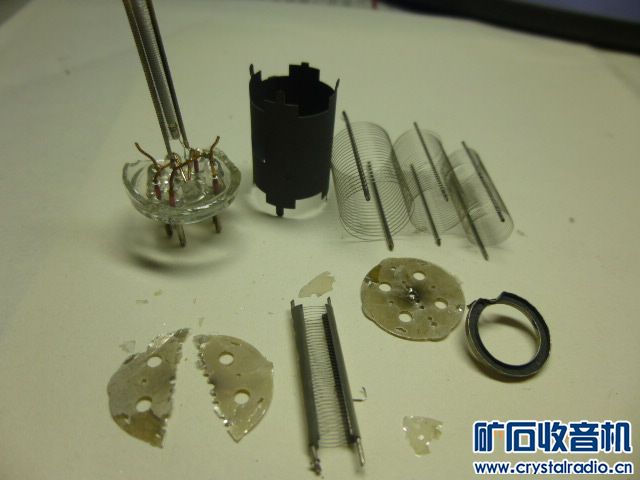

再取下它的支撑片。

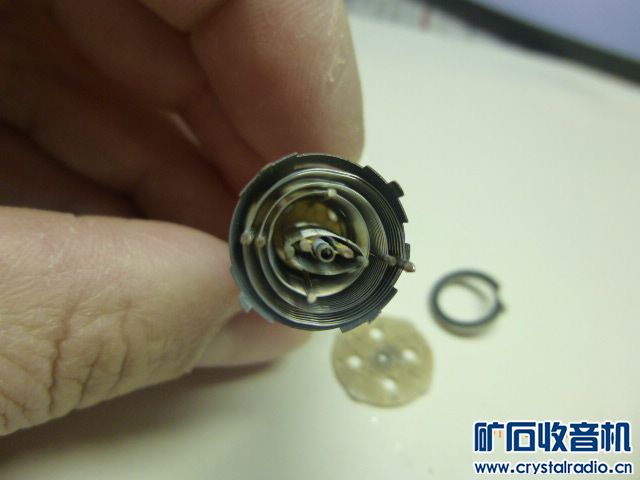

可以看到内部排列整齐的各种“栅极”
取下屏极。

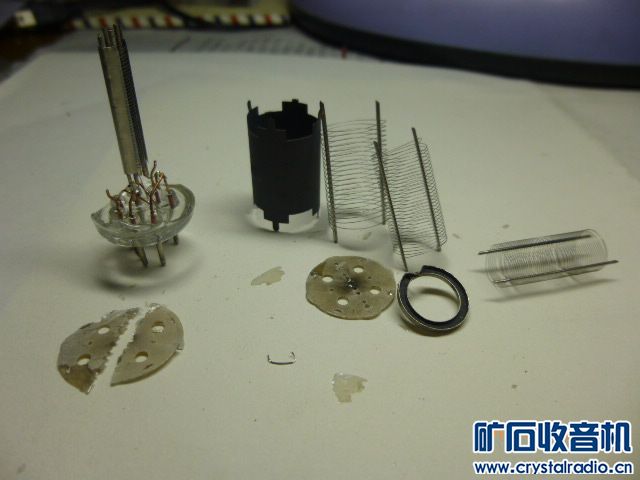

P1010118.JPG P1010119.JPG
然后取下它的抑制栅极。
这是它的抑制栅极。可以看到它匀称的线圈。
这是取下第四栅极。第四栅极的线径比抑制栅极细了。
取下第三栅极。

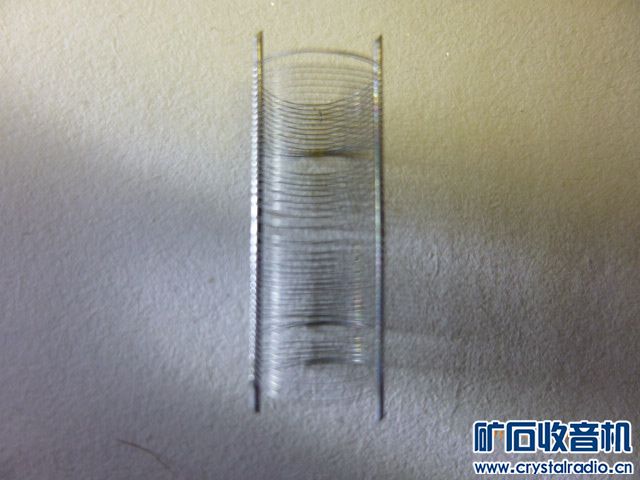

这是第三栅极。

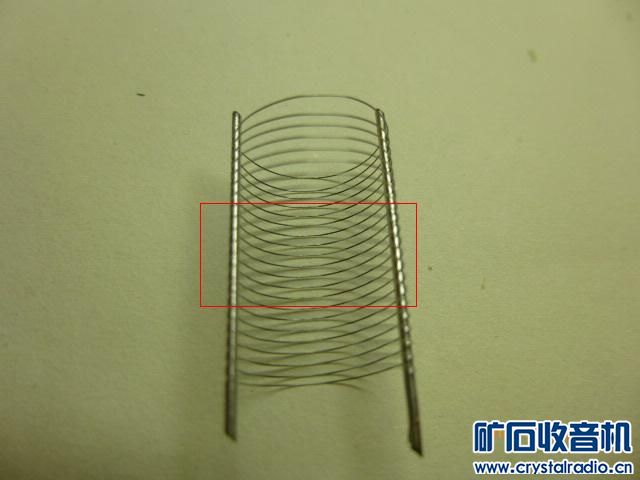

第三栅极的中间部分跟前面的两个栅极的设计不一样吗?红框内。
789.JPG 123.JPG
而且线径比抑制栅极细的多了。

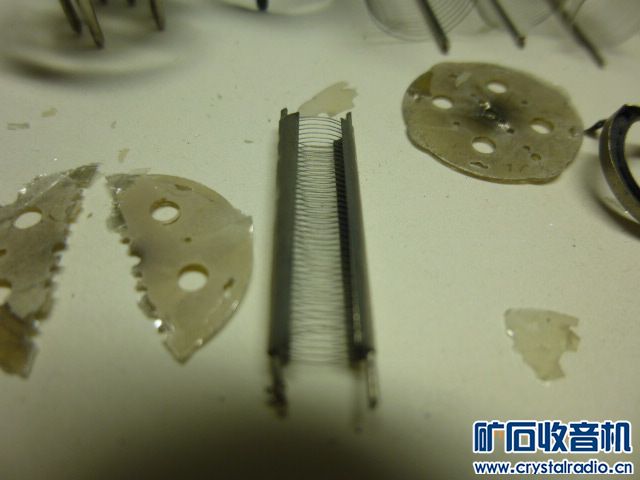

这是取下第二栅极的照片。

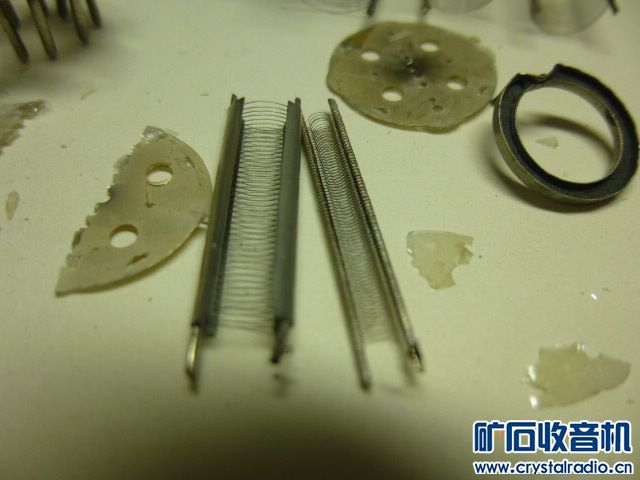

这是第二栅极,不但线径更细,而且左右还有像是束射板样的东西。
P1010128.JPG P1010129.JPG

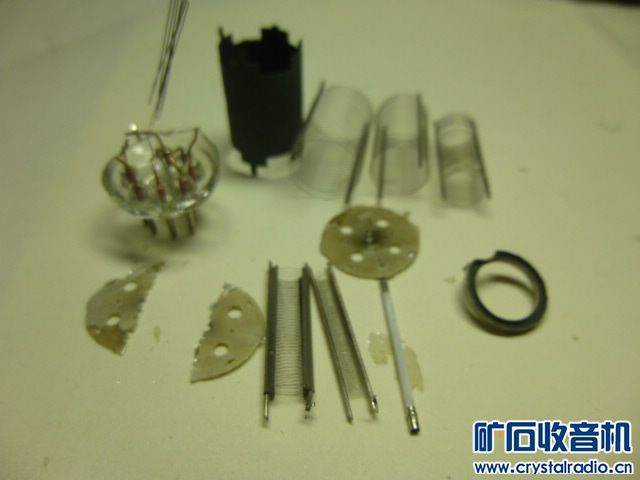

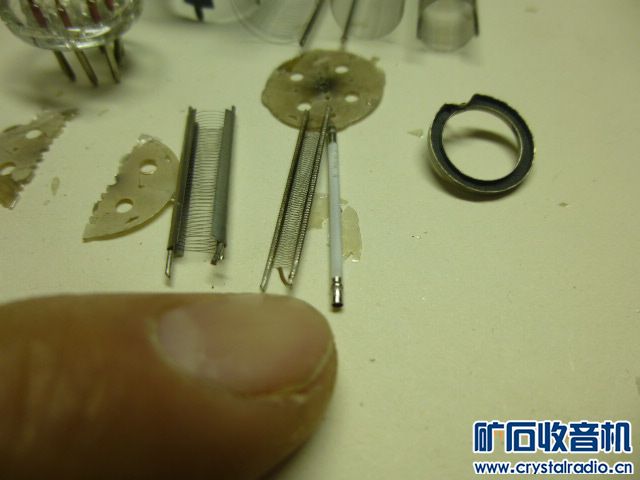

还有第一栅极。
P1010130.JPG P1010131.JPG

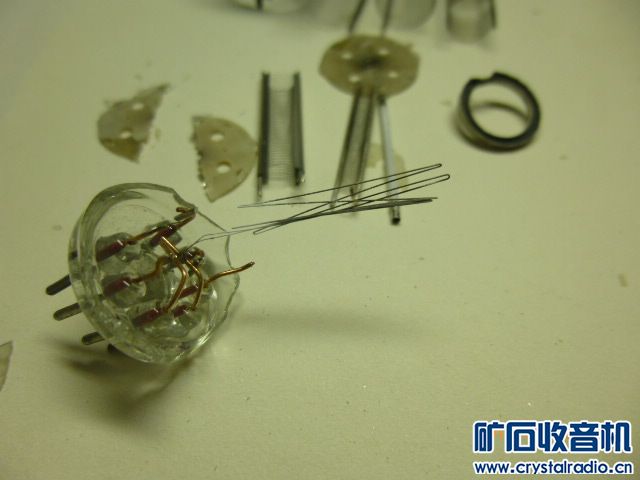

这是阴极。 P1010132.JPG P1010133.JPG
看它有多细(阴极)
当然还有灯丝。我测了下,灯丝是好的,通电后不发亮光,但是很热,我摸了下,烫手。
用了我一下午的时间,好累啊。休息会儿先。你们先看图。
