OTL功放 12V 2W 分立元件原理图+PCB 自己DIY的用吧

meinhard · 发表于 2015-1-29 05:38:05

该电路摘取自红灯735的音频功放部分

原理图

元件分布图

PCB面积需要15cmX 10cm的板子上就好
PCB走线图，直接用记号笔对准铜箔描画就好，描好了就三氯化铁腐蚀。
板子上有4根跳线，装配的时候要注意，都预留了焊盘。

最后附上原机原理图，供参考
735OTL 功放.jpg

wjx591010 · 发表于 2015-1-29 07:44:03

楼主第一图的RT1是否与Q7热耦合?如何安装的?

岑蓉络阳 · 发表于 2015-1-29 07:56:53

提示: 作者被禁止或删除内容自动屏蔽

meinhard · 发表于 2015-1-29 17:45:27

对原理图进行了小部分修改，如果有人要做就按下面的图做吧

说明：15cmX10cm的板子足够用了，这个板子是配套红灯735收音机做出来的，后续还有调频板子，调幅板子出来。

W3是音量电位器，W1,W2分别是低音高音，音调电位器。需要导线焊接出来额外固定到机壳上。

hayyp · 发表于 2015-1-30 15:16:46

提示: 作者被禁止或删除内容自动屏蔽

meinhard · 发表于 2015-1-30 21:03:57

版本升级比QQ和迅雷还要高速度，哈哈，前面的都有问题，下面这个是相对进步的，先进的。

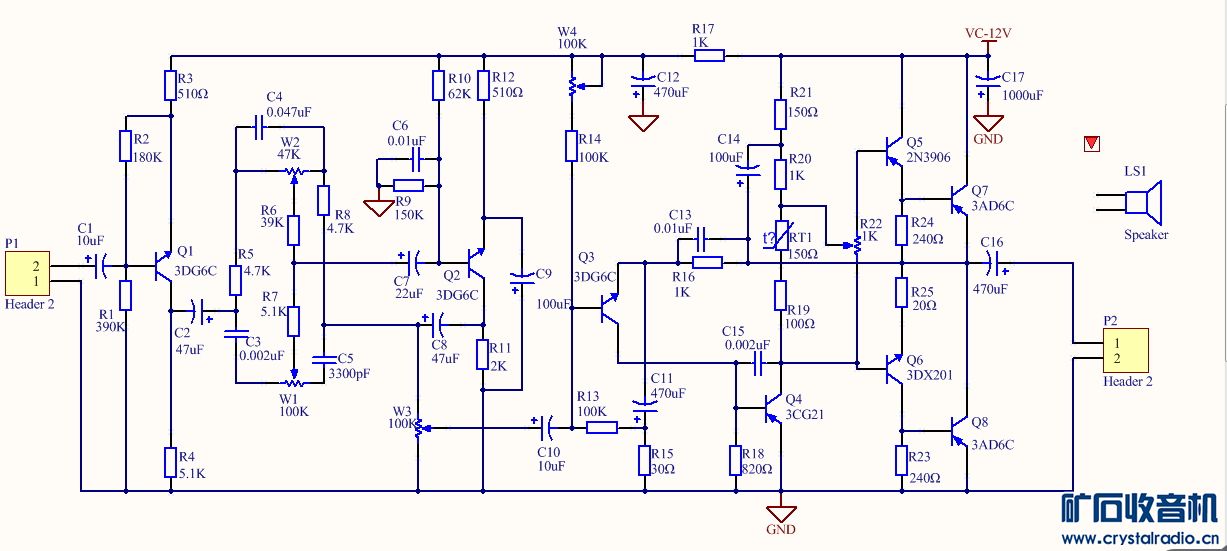

原理图

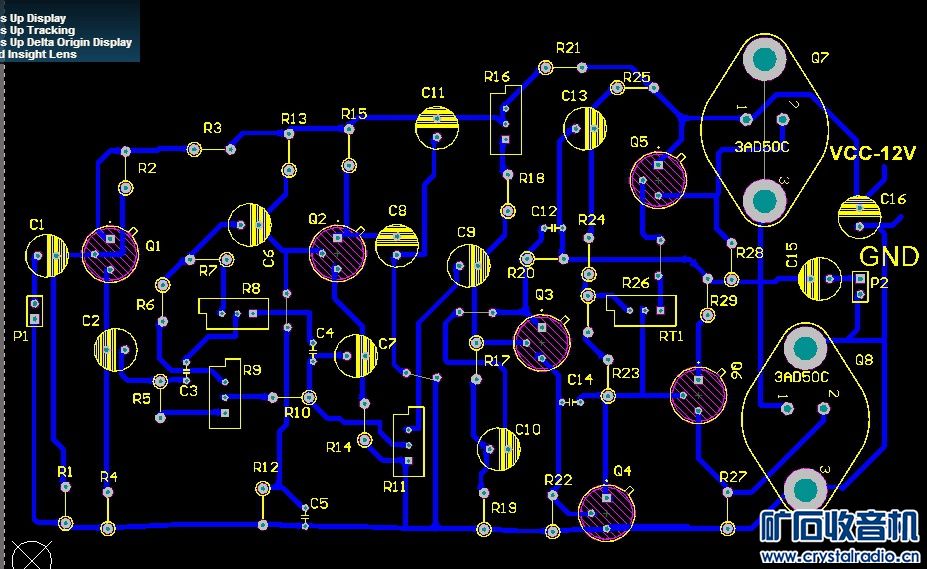

装机图

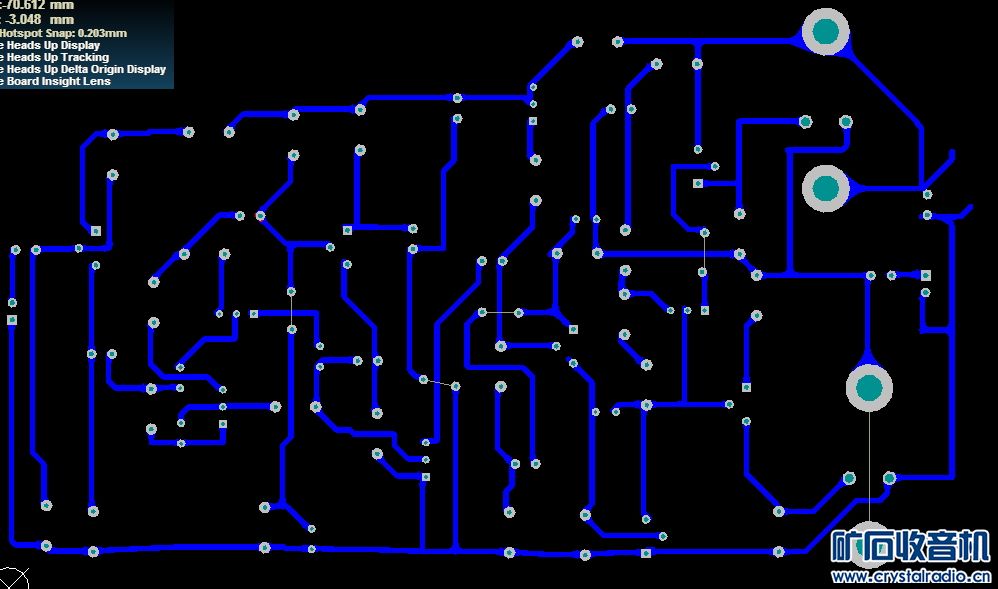

PCB制作图，方法不介绍了，上面有

值得拥有 · 发表于 2015-2-1 04:36:58

都是老管子哦

brgc100009 · 发表于 2025-4-5 17:28:26

meinhard 发表于 2015-1-30 21:03
版本升级比QQ和迅雷还要高速度，哈哈，前面的都有问题，下面这个是相对进步的，先进的。

原理图

相对进步的，先进的

jiachangchun · 发表于 2025-4-5 22:24:00

后级改成DD01和3AD 6
