投影机技术结构原理分析(精选之四)

qq13

     外观大体相同的投影机因所使用的显示元件的不同，内部的光学系统各异，有着不同的种类。现在市场上推出的投影机大致可以分为以下3种方式.（限于固定像素方式，CRT方式除外）
   (1) 3LCD方式
   这是目前在全球范围内使用最广泛的方式。采用LCD(HTPS)作为光阀。从光源射出的光线通过特殊的分色镜分离成红、绿、蓝三原色，然后采用各色专用的LCD绘制图像，经合成后投影。
   (2) DLPTM*1方式
   显示元件采用DMDTM*2（Digital Micromirror Device）。
DMD是一种由数十万～百数十万个微米级的微小型反射镜组成的半导体，每一个反射镜对应一个像素，通过反射来自光源的光线来投影图像。有单片、3片式。
   (3) LCOS方式
   显示元件采用LCOS（Liquid Crystal On Silicon）。LCOS是一种反射型的液晶显示面板，特点是开口率高。配线部分和开关元件设在反射层的下面，因此不需要黑色矩阵部分，能够实现无缝连接的图像显示。有单片式、3片式。

   一、3LEC投影技术分析

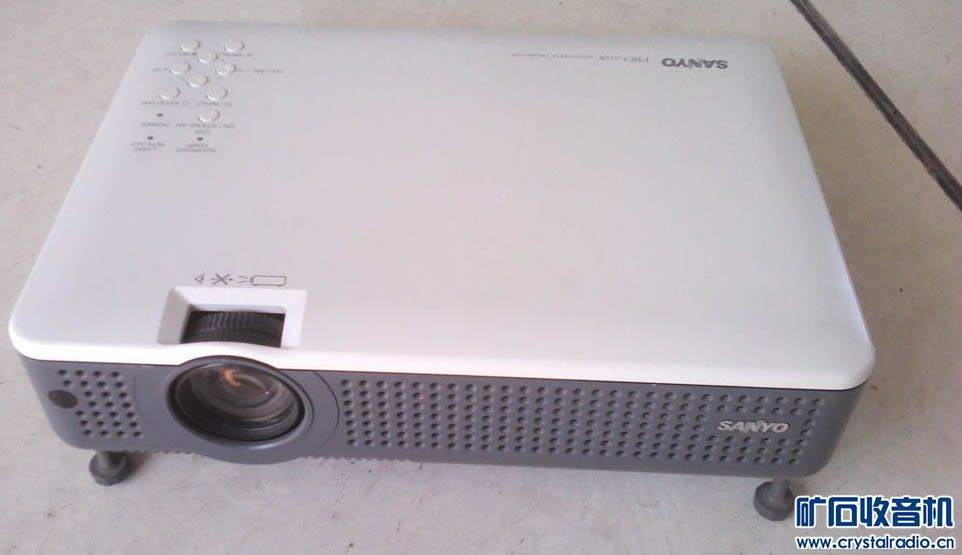

采用LCD(HTPS)作为光阀。从光源射出的光线通过一种能够仅让特定的光透过的反射镜（分色镜），分离成红、绿、蓝三原色，然后通过棱镜将经过各色专用液晶板控制的光线进行重新合成、投影。
二、DLP投影技术分析

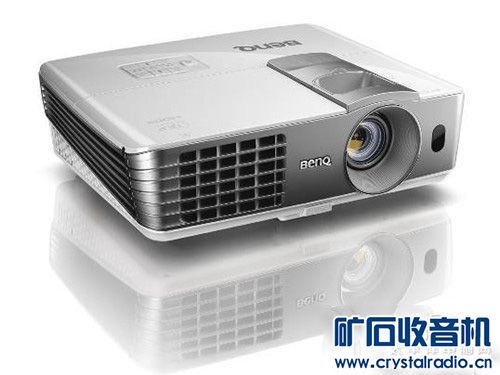

DMDTM在结构上是在半导体基板上铺满反射镜、通过ON/OFF来使这些反射镜倾斜。DLPTM是指使用了DMDTM的光学系统的总称，使色轮旋转显示出与某个瞬间的色彩一致的画像，能通过每秒进行数千次的旋转来显示全彩色。
三、LCOS投影技术分析
显示元件采用反射型液晶元件LCOS(liquid crystal on silicon)。充分利用高分辨率元件的特性，实现了3-chip LCOS方式的高性能投影机、背投电视机。1-chip LCOS方式的情况下，采用通过把光分解成RGB来投影的旋转棱镜机构的光顺序驱动方式。

qq13

╰難解╯ 发表于 2015-1-17 20:56
学习下，期待下文，DLP显示没有网格吧？LCD的投出的还是一个点一个点的

DLP显示也有网格。只是没有LCD的明显。

qq13

╰難解╯ 发表于 2015-1-17 22:18
好象差很多呢，以前真不知道，还以为是分辨率的关系呢，在单位弄的一个国产投影，好象是DLP的，看上去很难 ...

同是1024像素的。放大同等尺寸,DLP比3LCD的是要好一点。DLP的机因为对比度通常比3LCD的机高。所以小点格不明显而已。DLP的机有彩虹现象,彩色不够鲜艳。而3LCD的机明流高,彩色还原真实，层次感比较好。可以改冷光源。但存在拖尾,对比度低等缺点。维护保养麻烦。

qq13

看真正1080P的46的液晶当然要好，亮度高，彩色真实。清晰度也没话说。但必竟是46寸？如果要享受大动态大场面的感受画面当然是投影机啦。目前新上市的投影机已做到8000明流亮度,对比度也上3000了。不过这种机价格很贵。一般都在万元以上。老百姓是望尘莫及啊？

tinrui

学习了.谢楼主好人

小声说话

下文呢，来点实例

qq13

小声说话 发表于 2015-1-24 16:28
下文呢，来点实例

实例上面有。自己查找

abcd4

还以为 是 电路方面的 东西呢

qq13

abcd4 发表于 2015-1-24 17:25
还以为 是 电路方面的 东西呢

电路的实例在一。二。三贴

深圳安鑫

╰難解╯ 发表于 2015-1-17 22:44
多谢您的指教，您要不说我还真不清楚有这么多说法，我的LCD给妹妹了，我都差点又折腾个DLP回来，要如此说 ...

嗯 ，我看了好多投影机，我哥也有一台LED的投影机，想来想去，还是搞个50寸或是稍大点的电视机来得实在。投影有噪音，音箱也不好搞，还是电视机实在，效果也好，只是没投影大

qq13

深圳安鑫 发表于 2015-1-25 01:10
嗯 ，我看了好多投影机，我哥也有一台LED的投影机，想来想去，还是搞个50寸或是稍大点的电视机来得实在。 ...

二手投影由于是几年前的产品，在亮，色，对比度上没现在出的投影机出色。现在的投影机的效果是很不错的了。但价格很贵。动感上，扬面上，效果上绝不亚于大屏电视机。。。。

深圳安鑫

qq13 发表于 2015-1-25 13:45
二手投影由于是几年前的产品，在亮，色，对比度上没现在出的投影机出色。现在的投影机的效果是很不错的了 ...

个人觉得，在纯黑背景上，还是比不过LED电视机
