做了一个晶体管组合实验台

6N15 · 发表于 2014-9-29 18:36:37

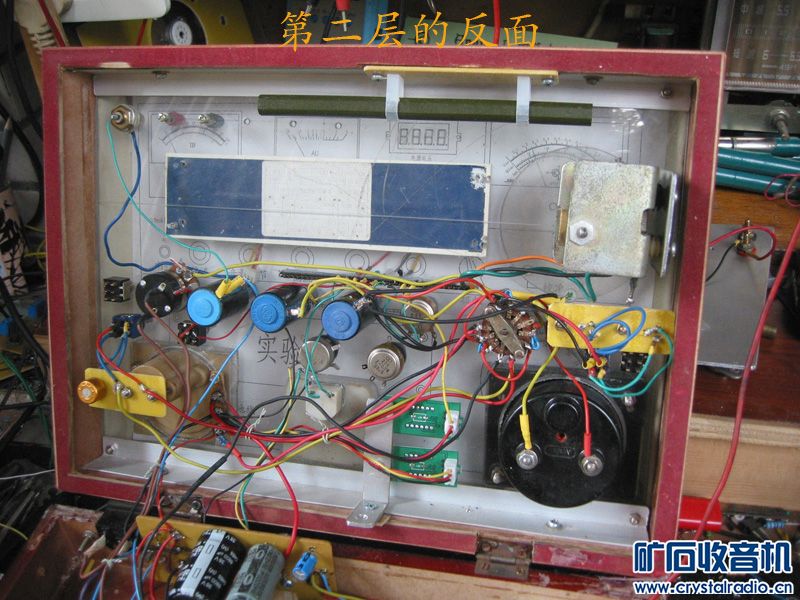

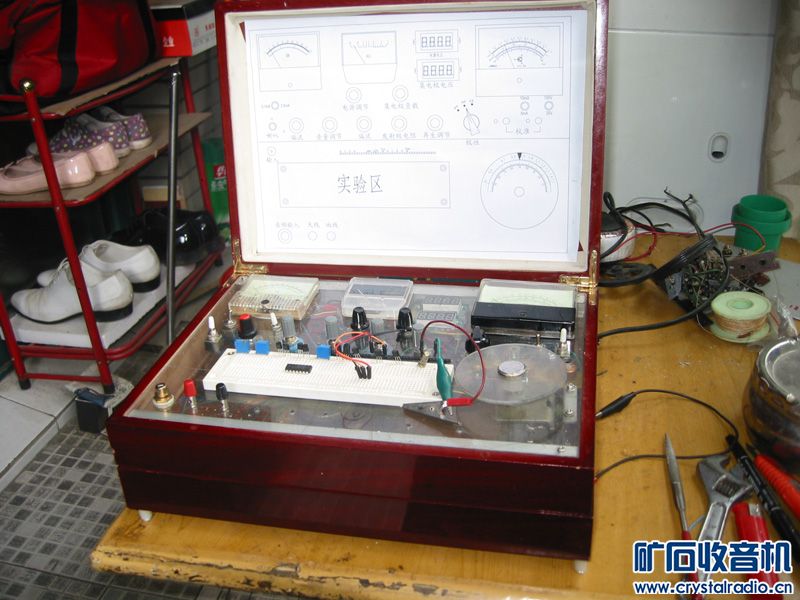

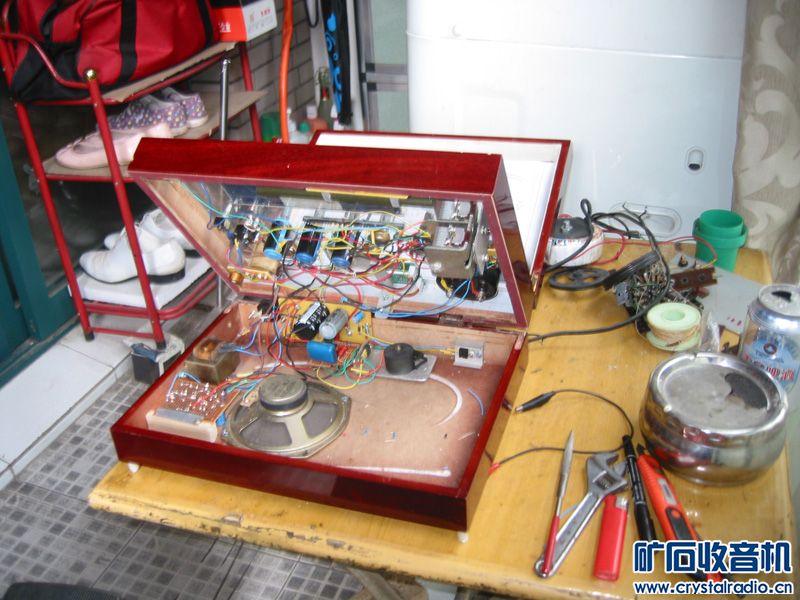

平时喜欢做点小实验，如晶体管各种振荡电路，时基电路等，一块小电路板就被电压、电流表接入和信号源、电源输入种种测试线和数据线挤得无插锥之地，有时不小心还容易短路，当我看到有两个这样的木箱时就想利用起来，两个合一个就可做一个集电源、电表和功放的组合实验台。

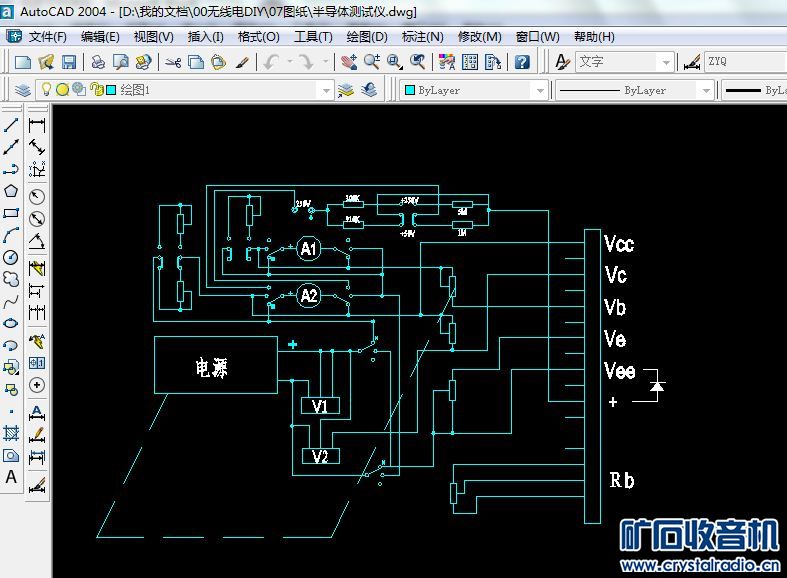

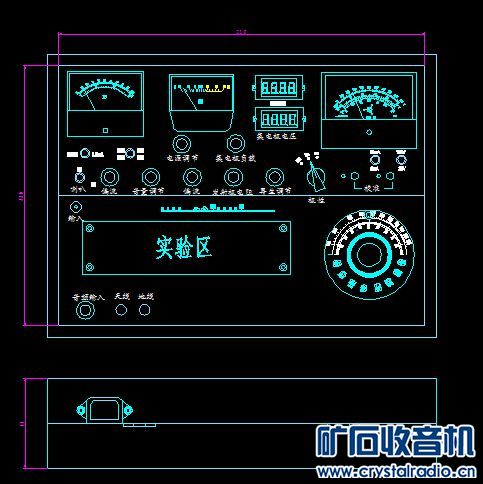

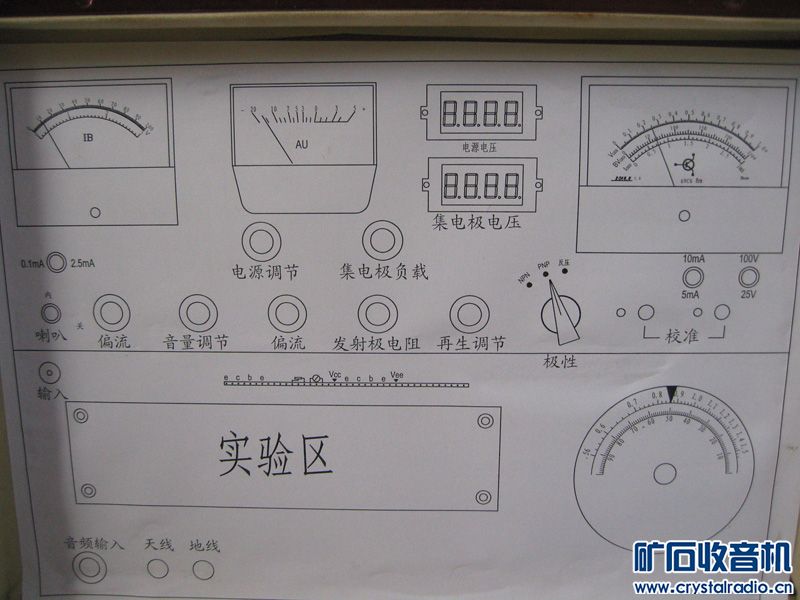

马上用CAD作了简单的设计，然后就付诸实施

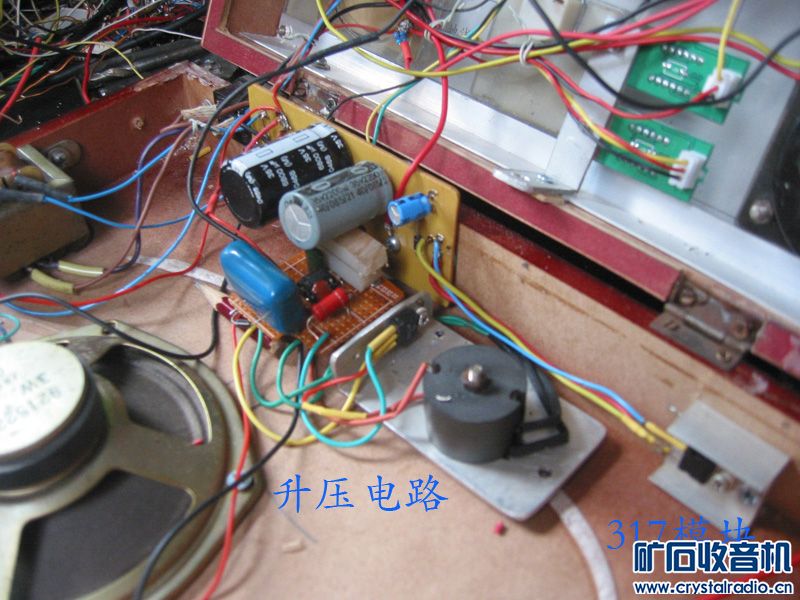

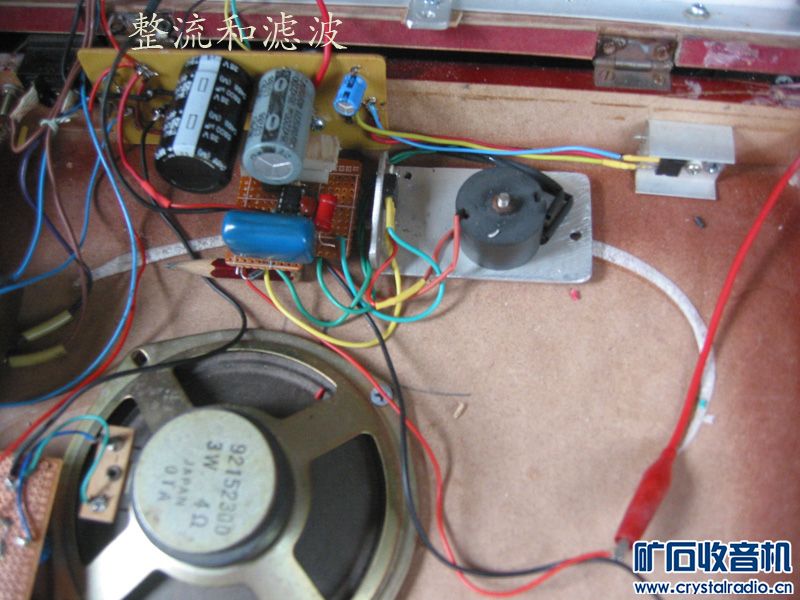

实验台可输出1.25V-12V（500Ma）直流电源供搭接电路使用
250V（1mA）供测试晶体管使用

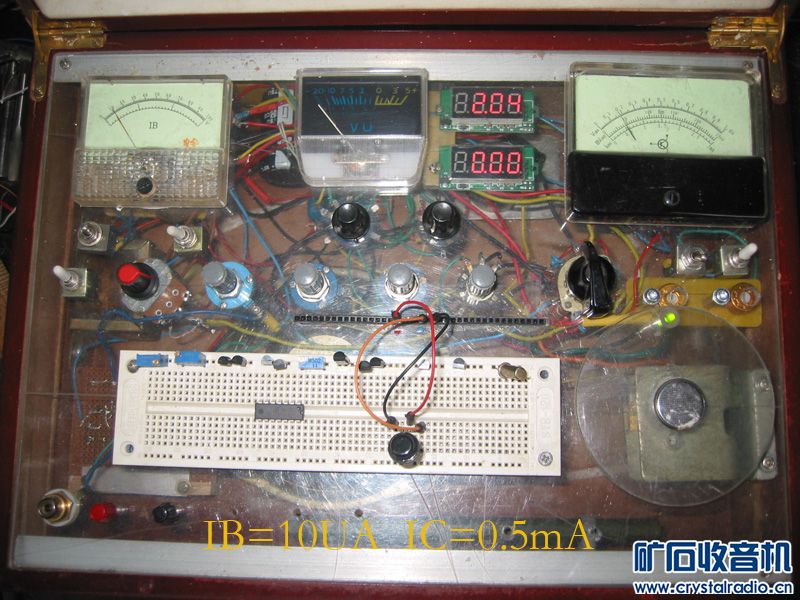

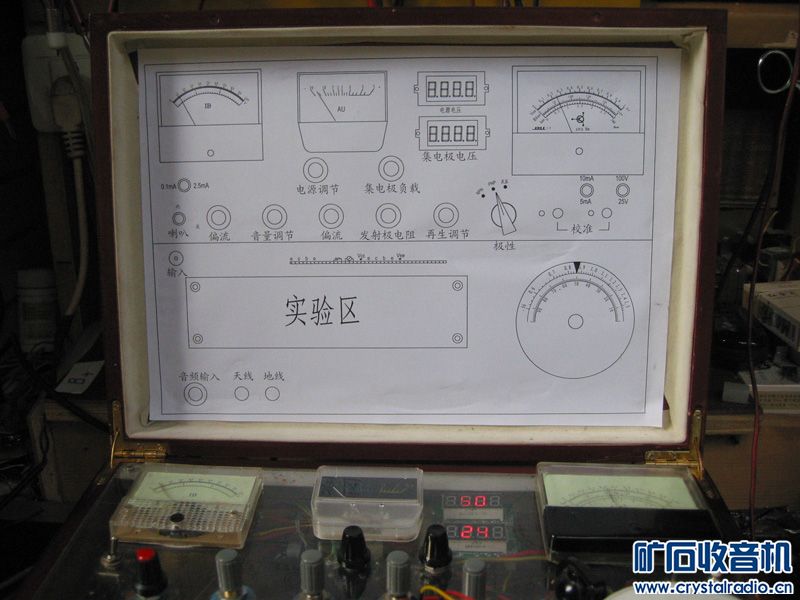

面板上有IB、IC等各种调节功能

主要用途：
一、电路组合

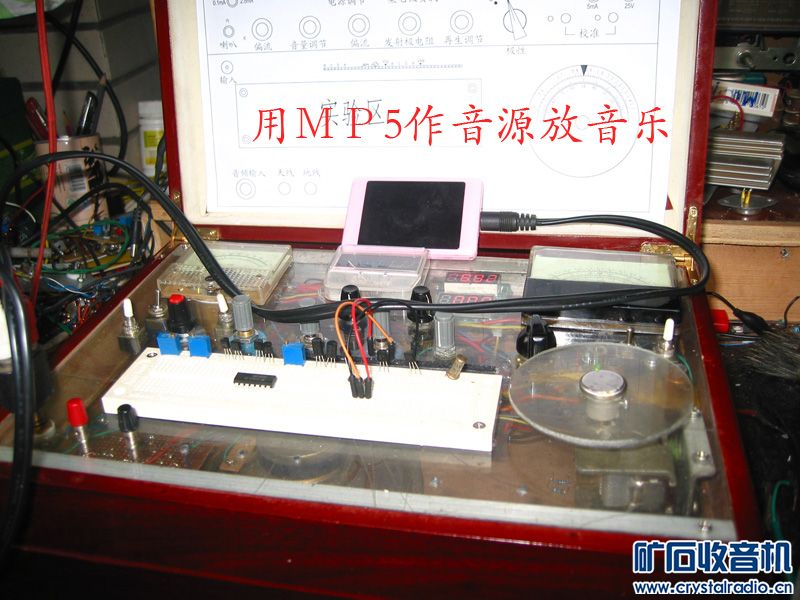

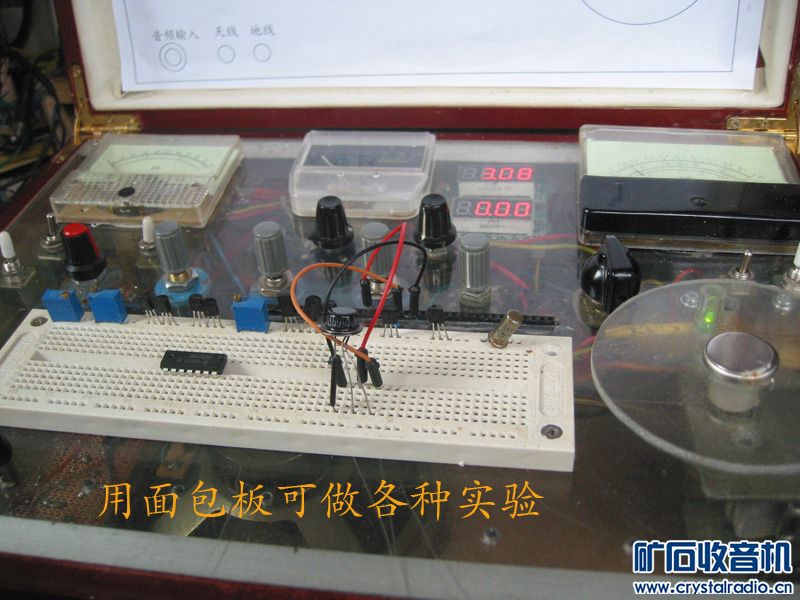

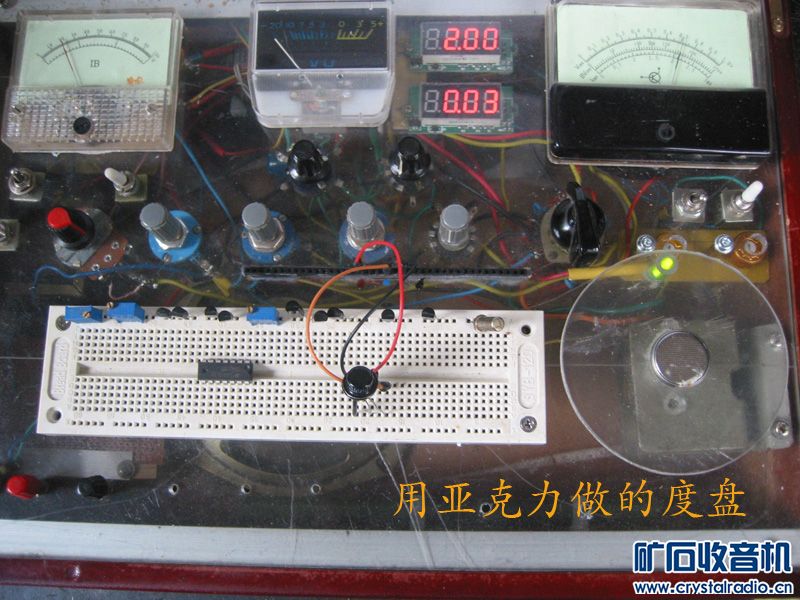

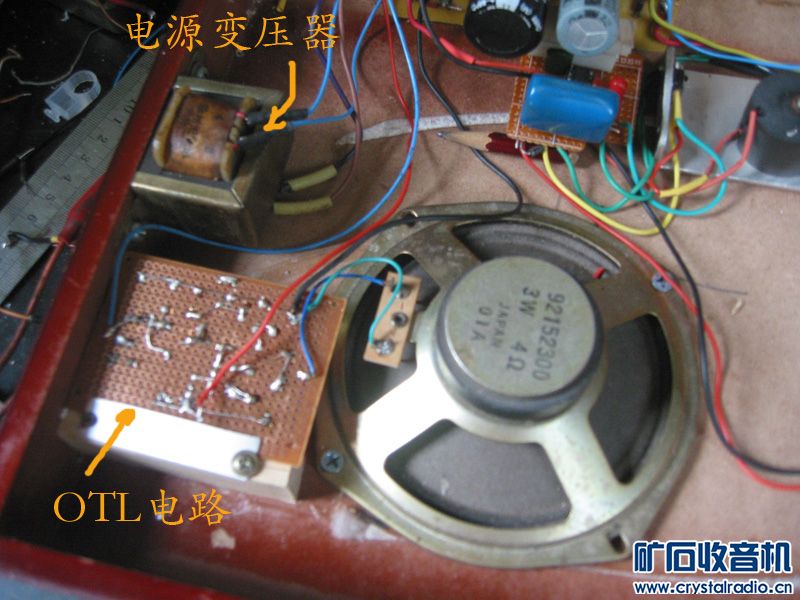

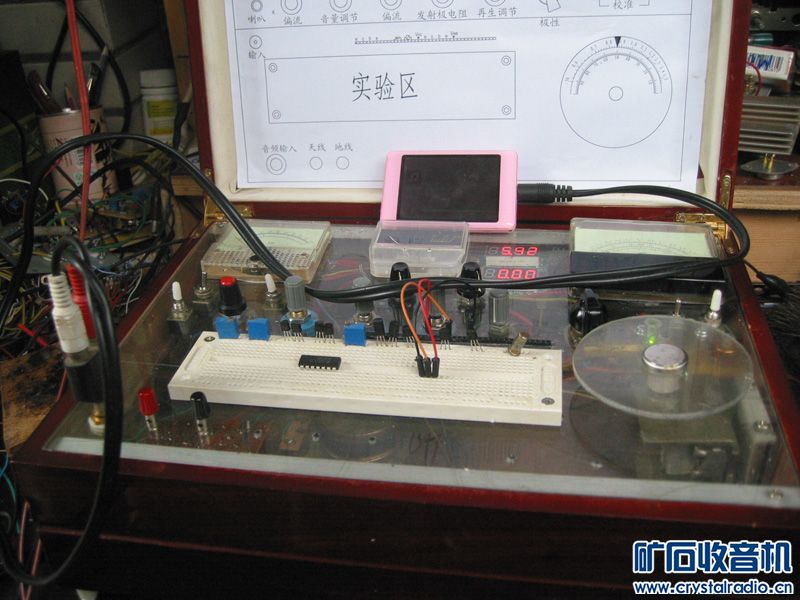

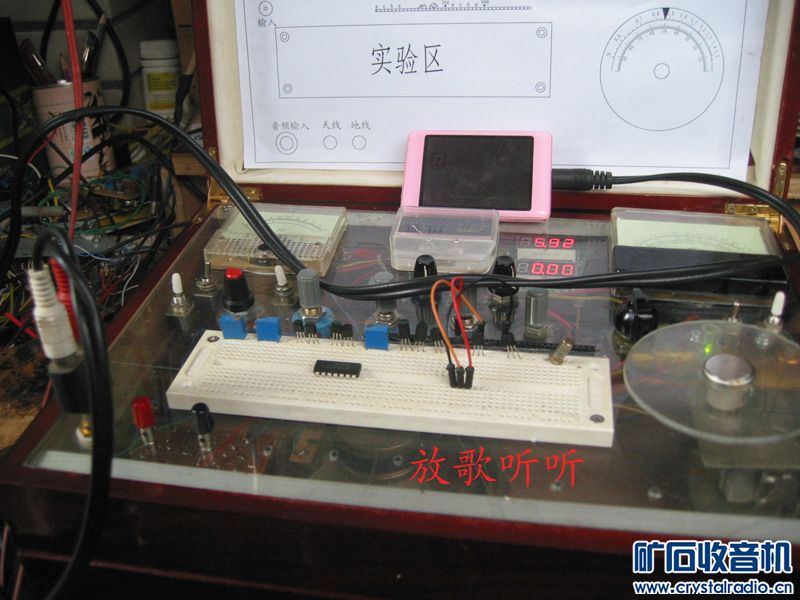

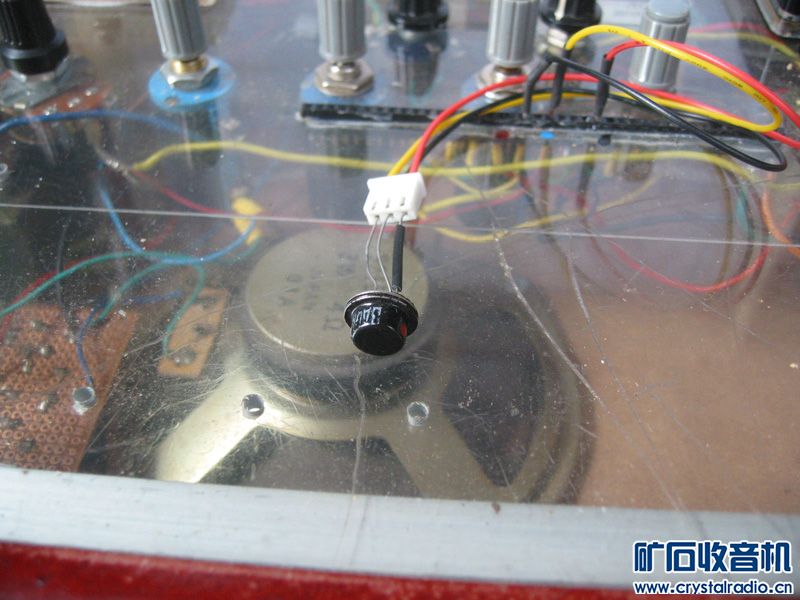

通过面包板可搭各种单元电路，两块数字电压表分别显示电源电压和集电极电压，而两块指针表则分别显示集电极电流和基极电流，如有音频输出还可通过预先装好的OTL电路发声

二、晶体管直流参数测试

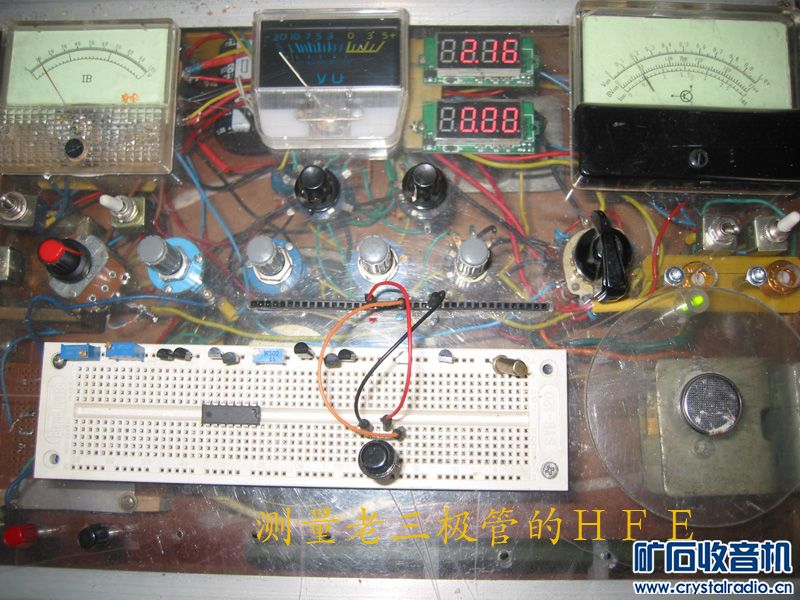

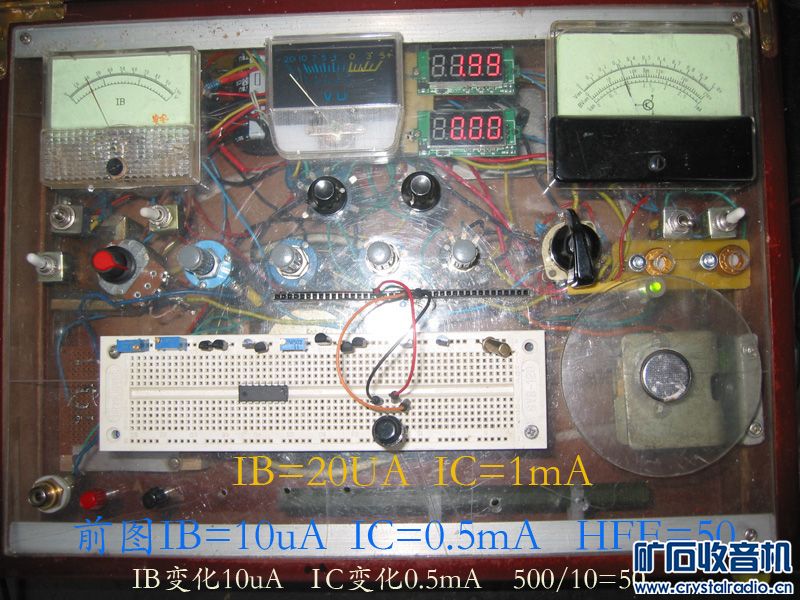

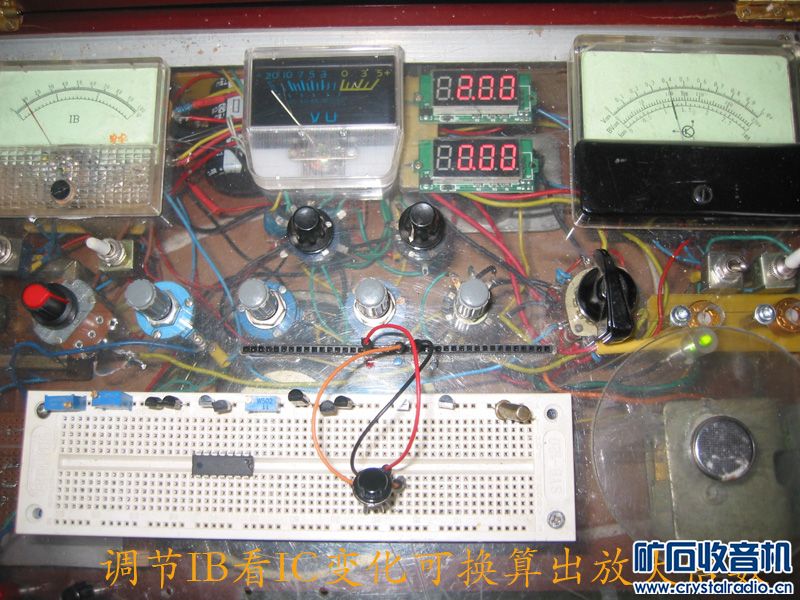

可通过面板开关转换测试NPN、PNP中、小功率三极管和二极管的反向漏电流、正向压降、HFE、Ic与Ube之间的关系、三极管的高频特性以及反向击穿电压（250V以下）

三、通过预先装置的可变电容和磁性天线，可装配单管、两管等简单的直放收音机，也可借助外部仪器配合实验台的电源调整维修收音机

还有各种功能等待开发
