MF14万用表电路图（重新绘制）

2795 · 发表于 2014-9-6 08:50:36

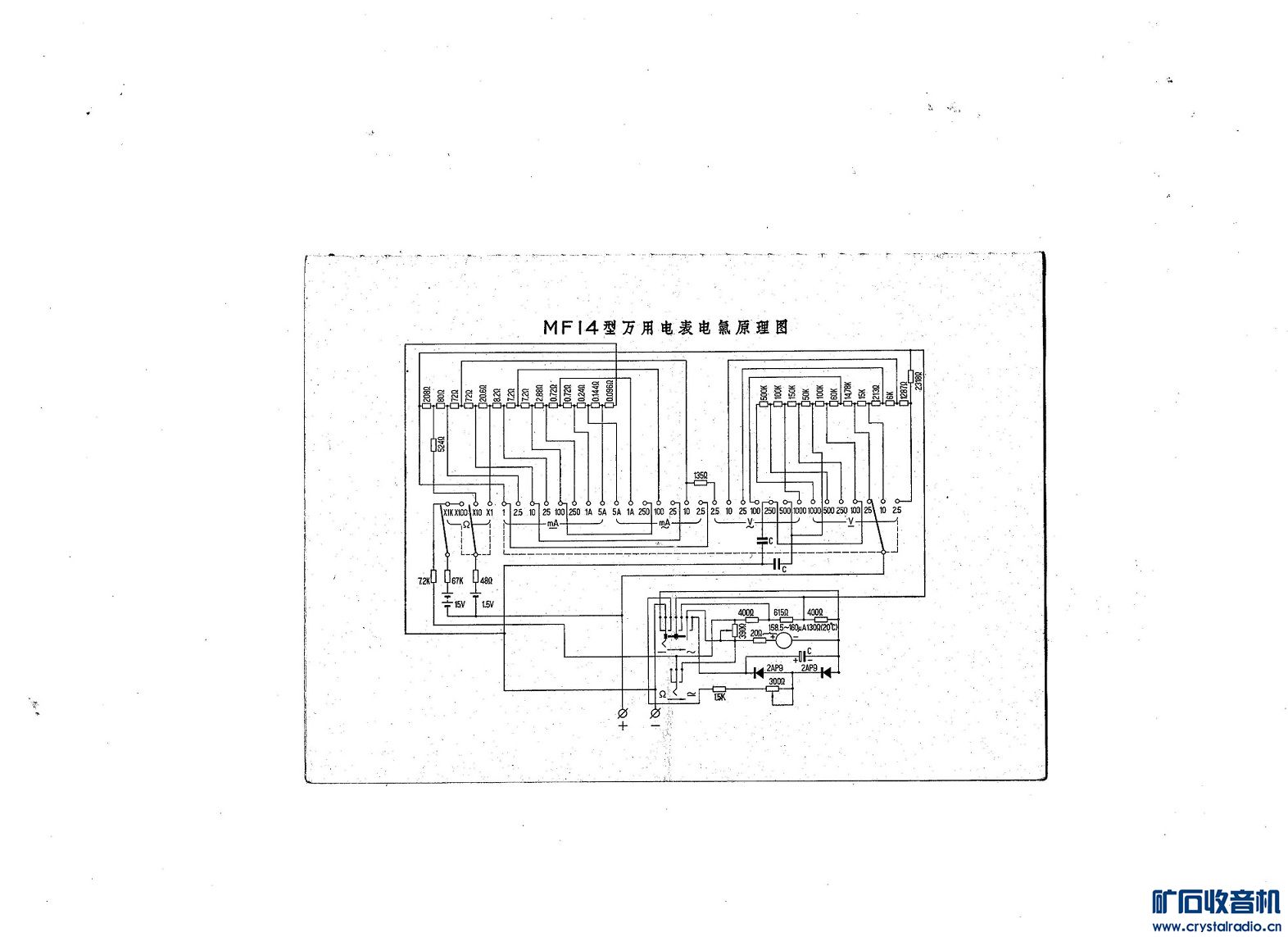

给大家发一个1976年上四ＭＦ14的电路图，如果看不清，请有能力的人给删除，若能看清希望对大家有帮助

2795 · 发表于 2014-9-6 09:34:25

看这张行吗？刚学的不知效果行不。

2795 · 发表于 2014-9-6 13:49:24

这样行吗？　　　　　　　　　　

2795 · 发表于 2014-9-6 13:49:47

点图可放大

liiqi · 发表于 2014-9-6 13:54:21

2795 发表于 2014-9-6 13:49
这样行吗？　　　　　　　　　　

图不错，比较简洁。我画的MF14电路图与原图主要区别在于拨盘开关部分，这样更易于识别。

赤水散人 · 发表于 2014-9-6 14:49:18

一目了然，MF14电路图已收藏

lipeter801 · 发表于 2014-9-19 09:02:01

shmu 发表于 2014-8-22 23:59
14型表我发现都是阻尼不好，是通病吗？还是设计就是这样的？

他的设计是反应快

flame · 发表于 2014-9-19 11:58:21

太感谢了，收藏了

上福林 · 发表于 2014-9-19 19:09:27

图画的太好了
