扫描一本收音机老书里的电路图奉献给坛友

oklgl · 发表于 2014-6-6 23:04:06

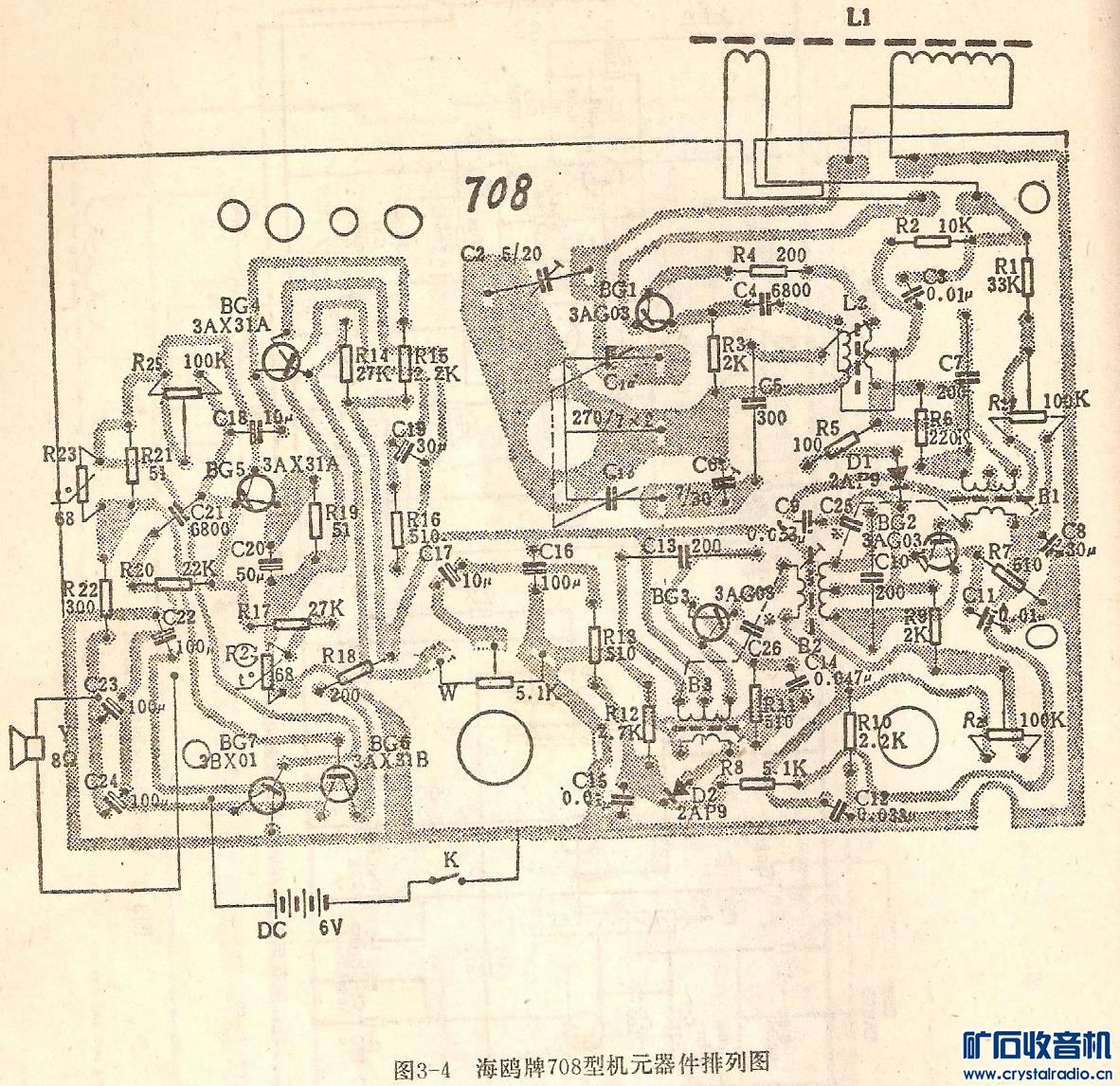

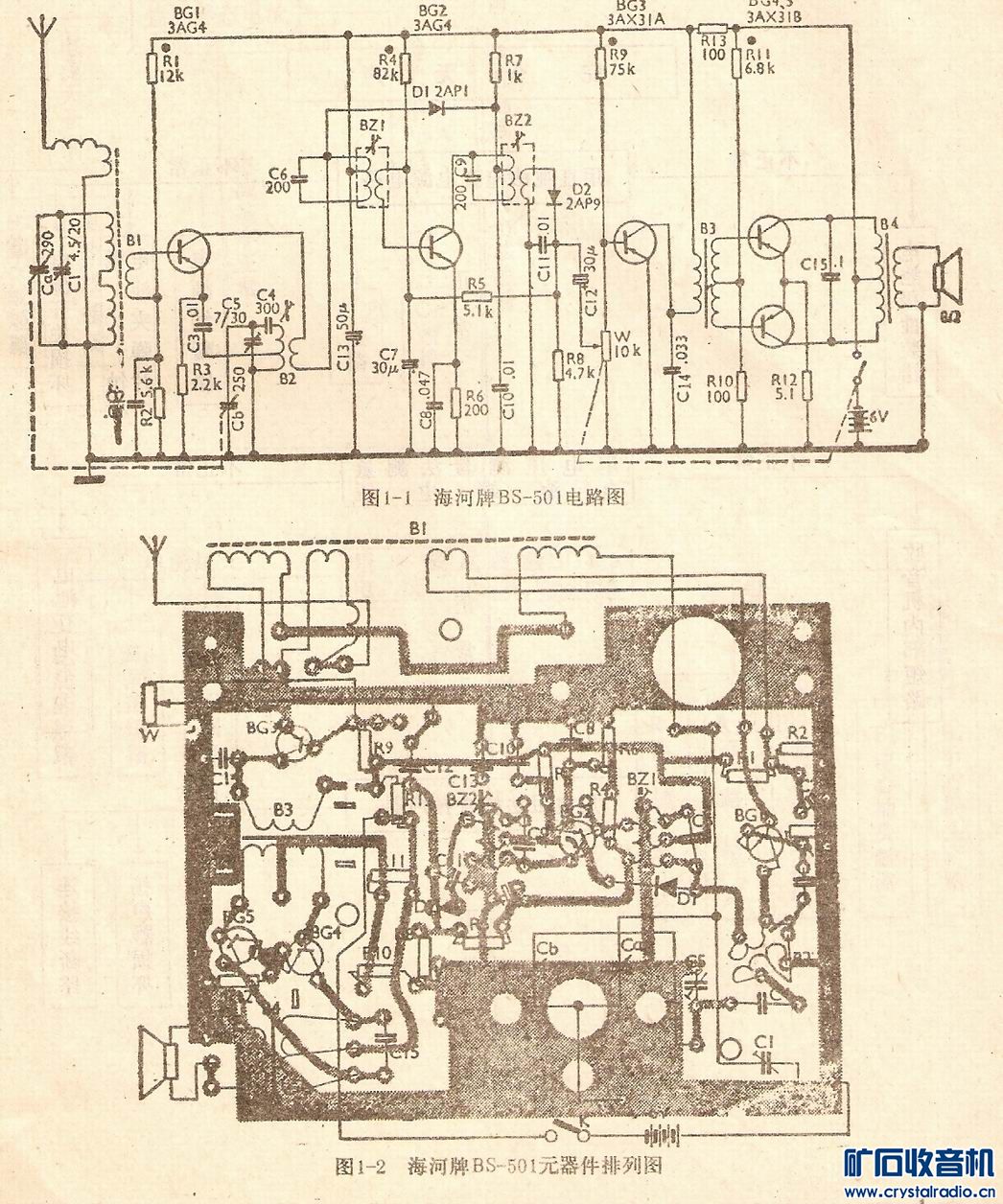

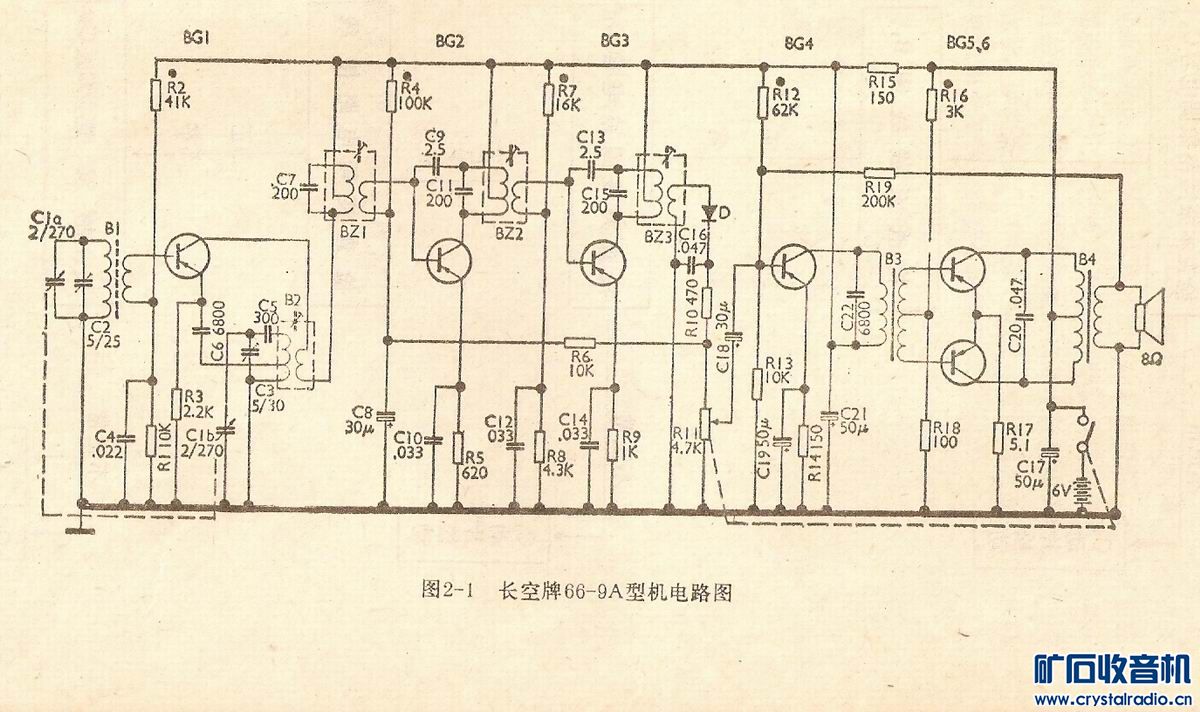

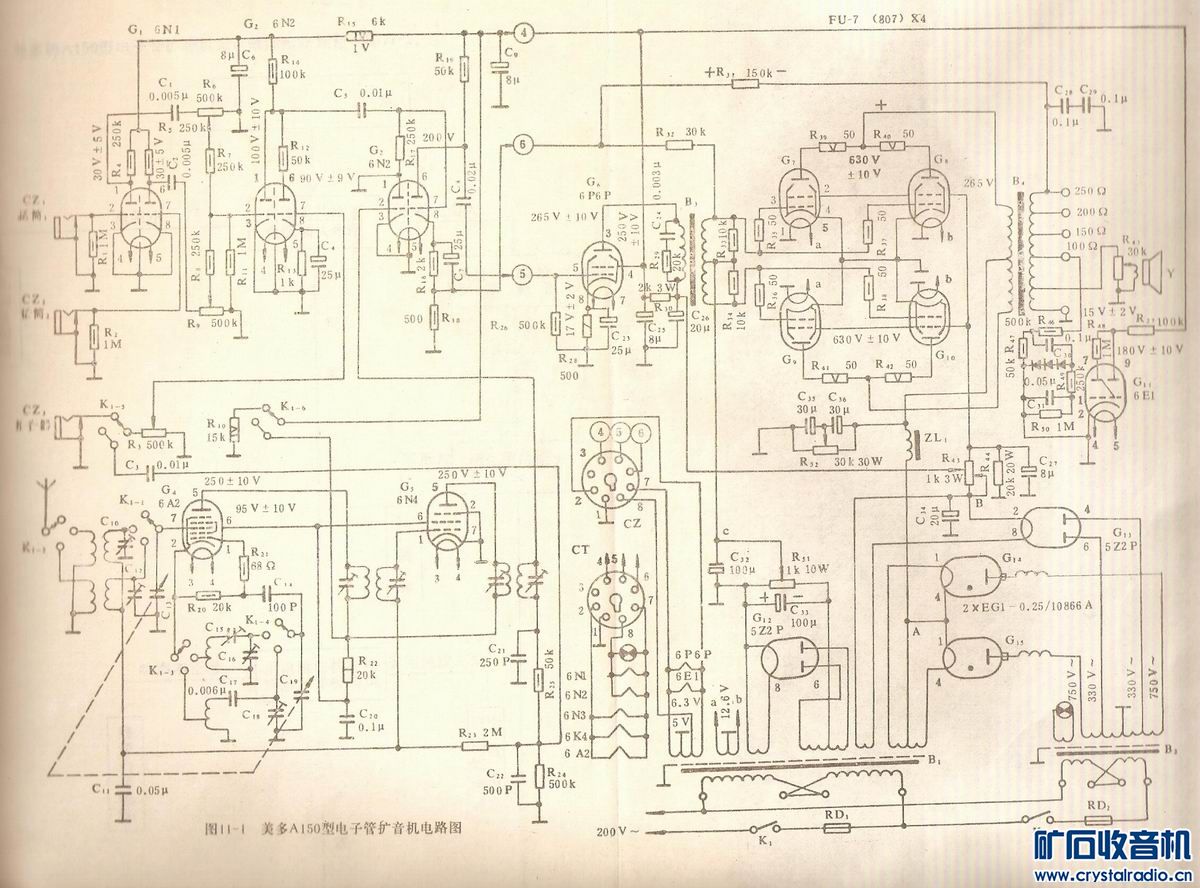

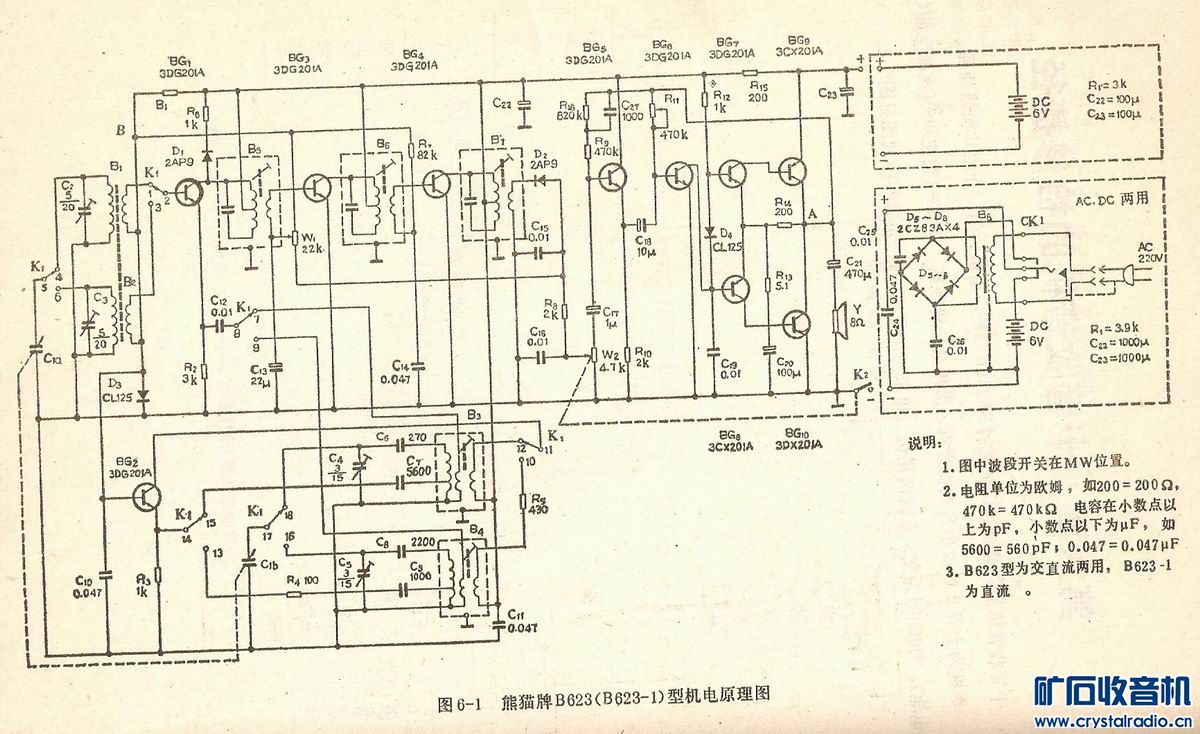

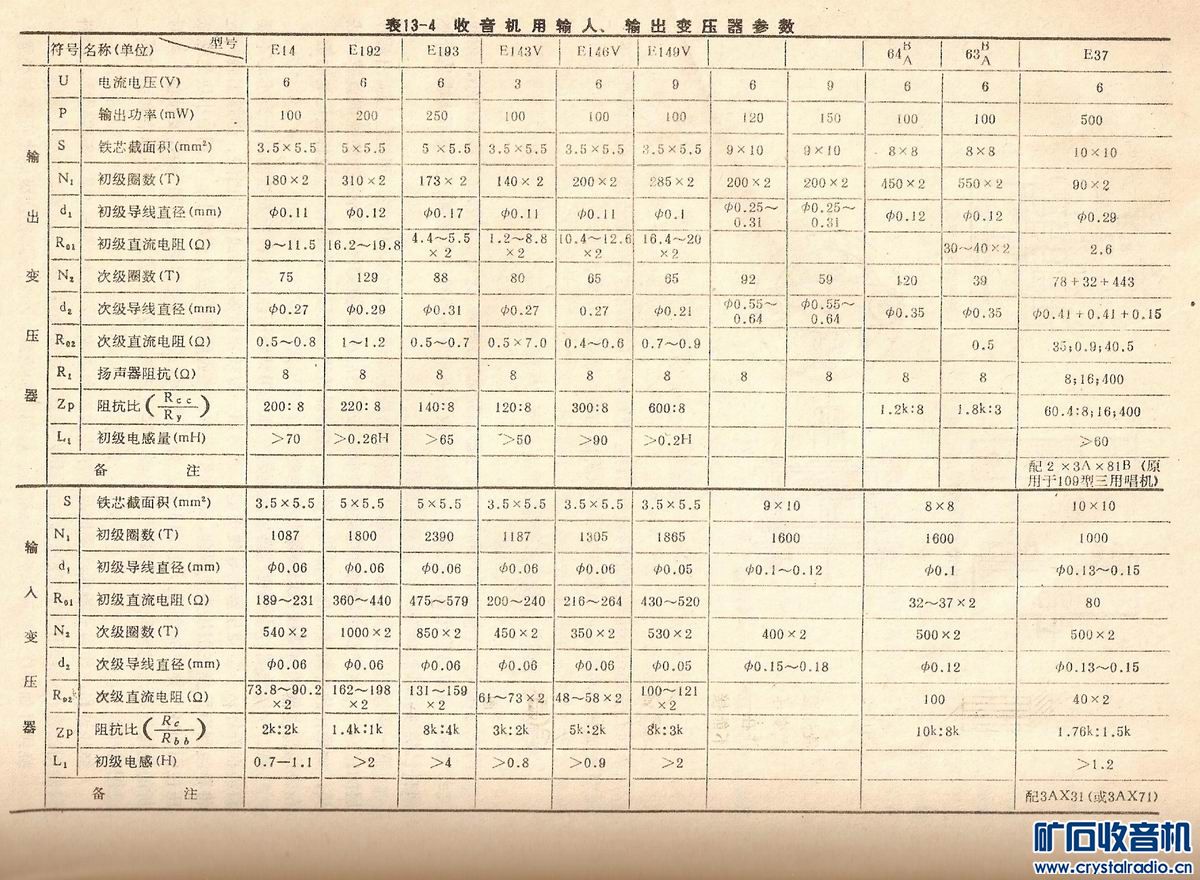

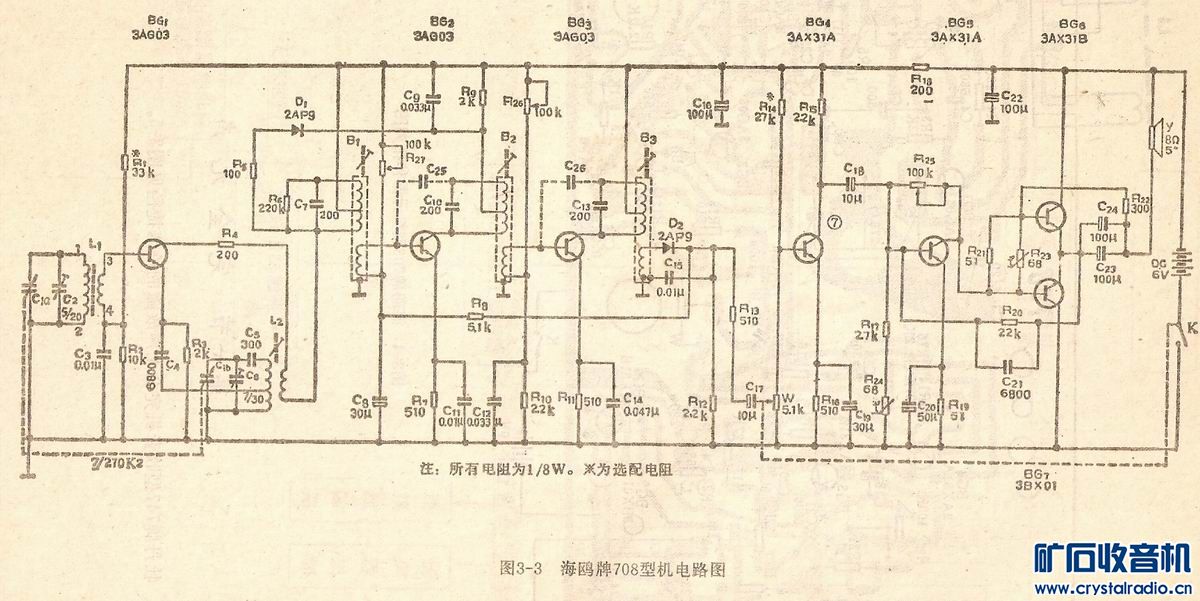

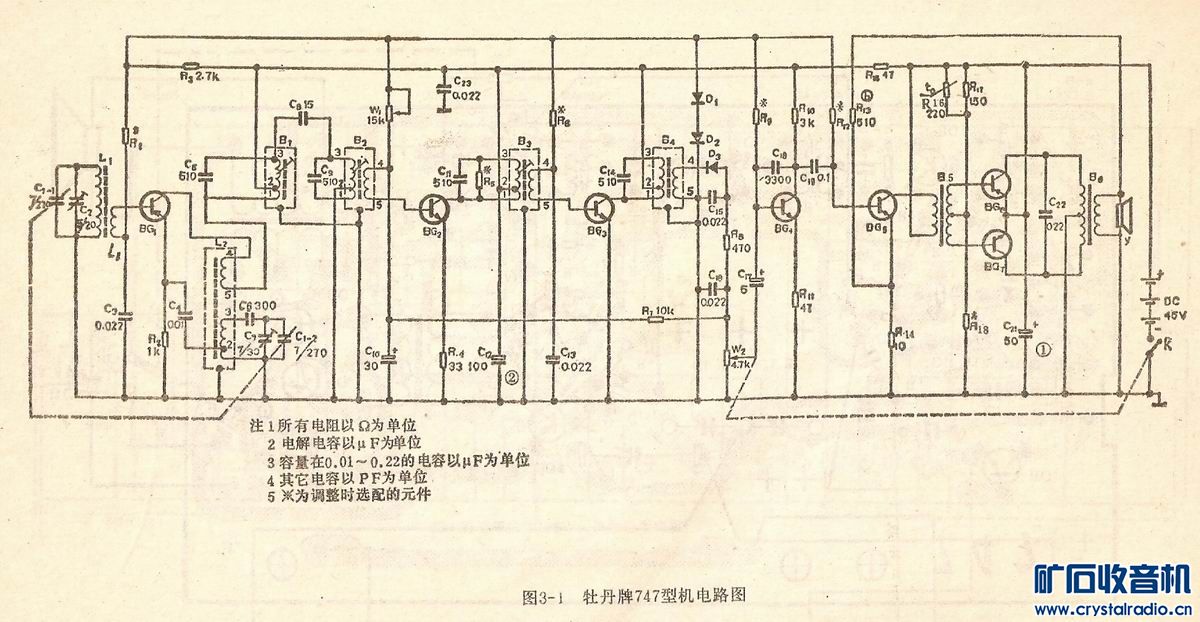

有全锗管机，锗硅混合，集成电路，电子管扩音机，附录收音机输入输出变压器参数，拉线绕法。

radio_one · 发表于 2014-6-18 17:30:54

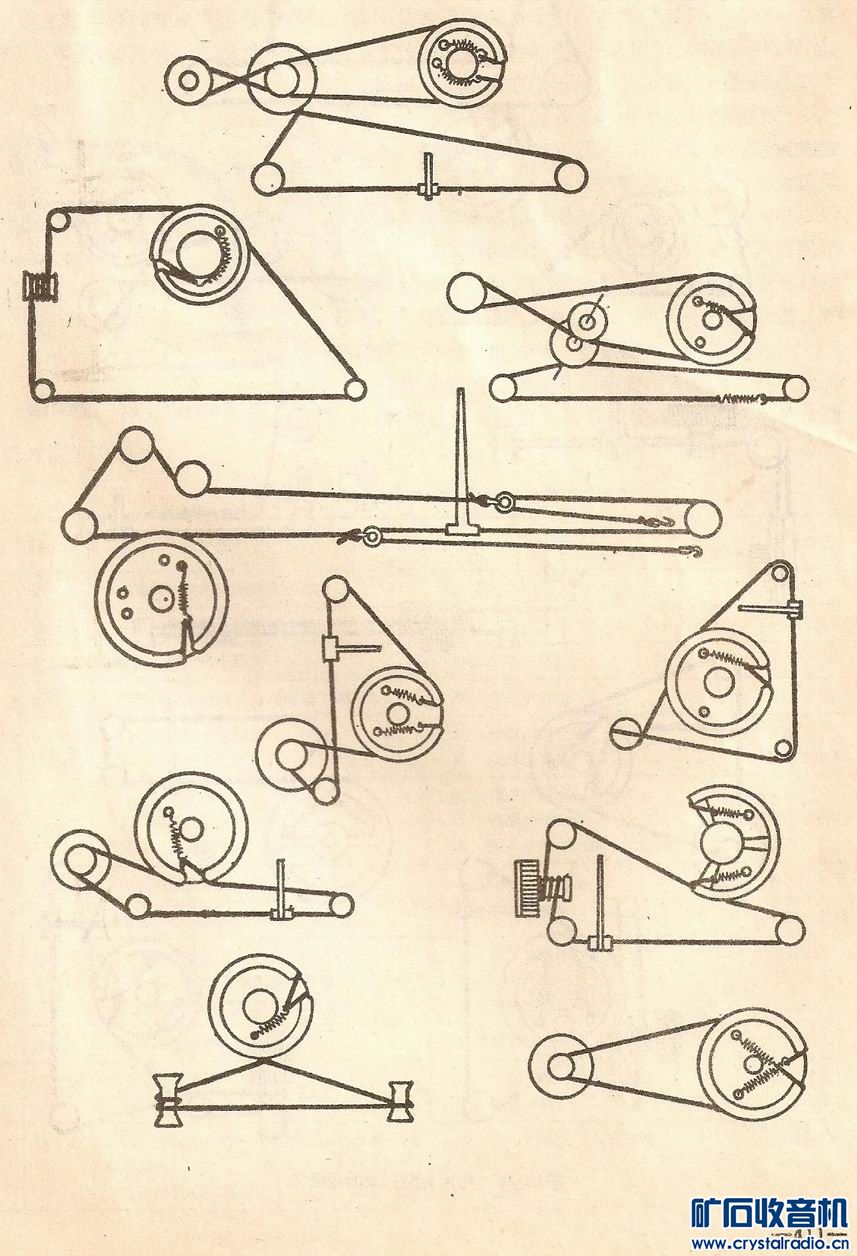

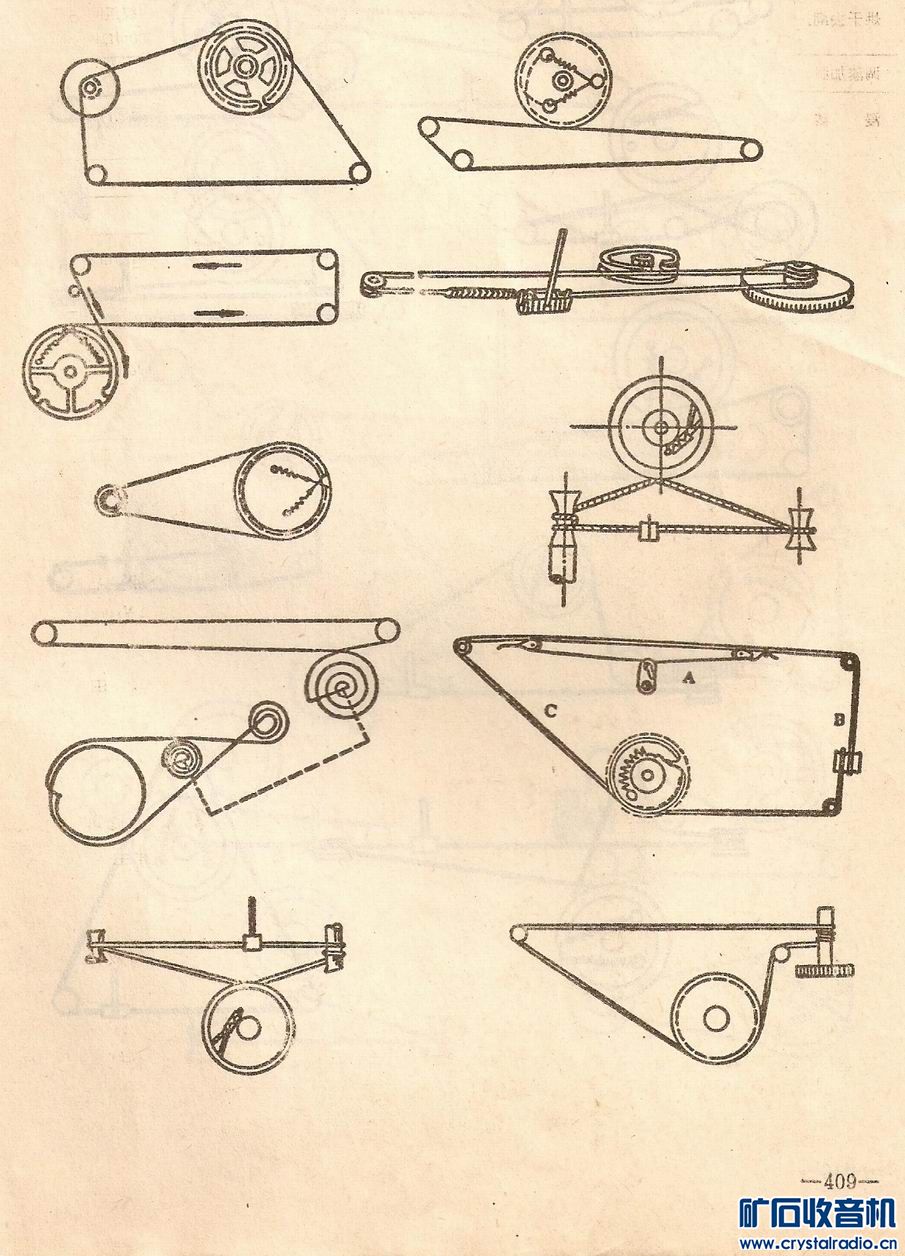

拉线的绕法其实I根本无需图纸，自己分析就能得出结果来。

这些拉线的图纸里面有很多是不科学的，要么给可变电容制造了径向力，使其磨损加剧，要么绳索在一起摩擦，寿命短。

oldpq · 发表于 2014-6-7 17:30:23

楼主辛苦了，收下。

九阳天 · 发表于 2014-6-7 19:08:15

楼主扫描搬运这么多图辛苦了

小虫虫 · 发表于 2014-6-7 20:26:41

楼主辛苦了保存收藏了

xiangdong · 发表于 2014-6-7 20:31:09

这是哪本书里的？

oklgl · 发表于 2014-6-7 21:04:56

xiangdong 发表于 2014-6-7 20:31
这是哪本书里的？

1989年出版的收音机扩音机维修捷径。作者林春阳，版权归原作者。

人飞 · 发表于 2014-6-7 21:32:52

楼主为了坛友，幸苦了

xiangdong · 发表于 2014-6-7 21:33:46

oklgl 发表于 2014-6-7 21:04
1989年出版的收音机扩音机维修捷径。作者林春阳，版权归原作者。

很难得的一本参考书

mgf · 发表于 2014-6-8 08:14:48

楼主辛苦了保存收藏了拉线绕法。

kixi1987 · 发表于 2014-6-8 08:24:28

谢谢分享。。

shizx2003 · 发表于 2014-6-8 13:15:42

楼主辛苦了，非常感谢！

圣者 · 发表于 2014-6-9 16:18:09

oklgl 发表于 2014-6-7 21:04
1989年出版的收音机扩音机维修捷径。作者林春阳，版权归原作者。

楼主好！

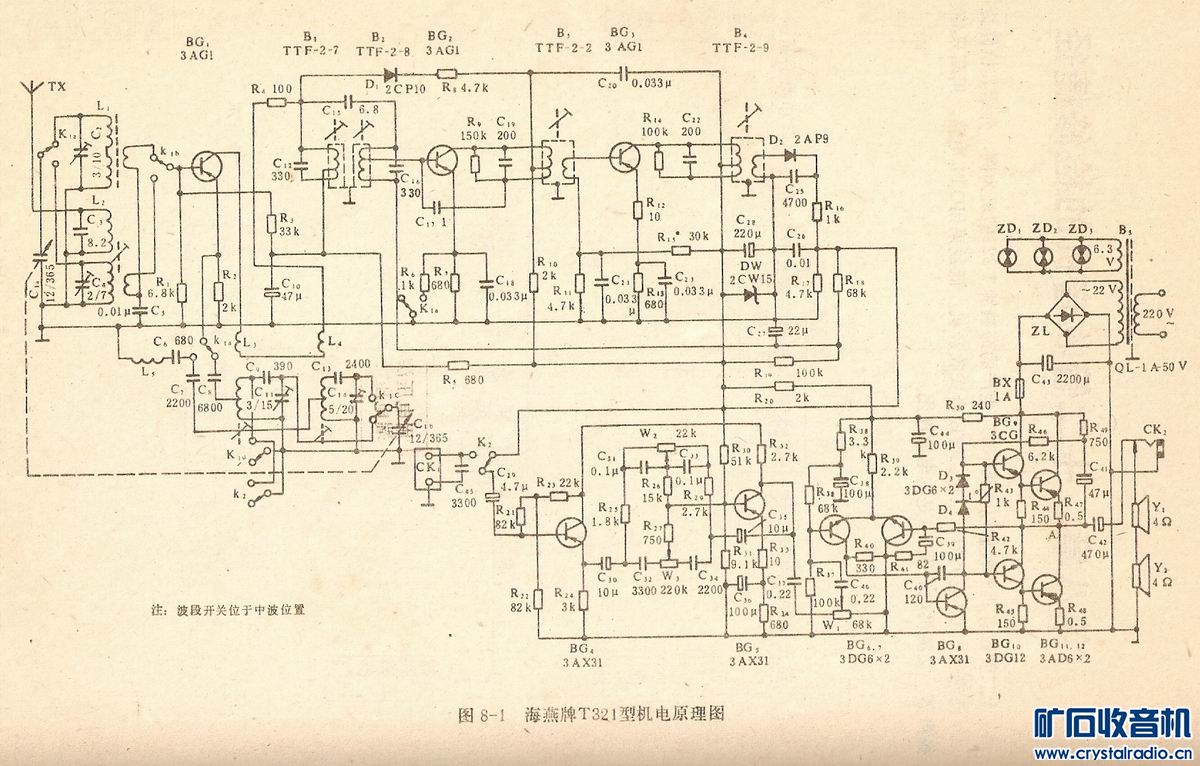

有海燕B321的电路图和印板图吗？谢谢！
其实以前找到过，但印板图不清晰，看不清。

chenglijie2001 · 发表于 2014-6-9 19:12:44

提示: 作者被禁止或删除内容自动屏蔽

lsh7548 · 发表于 2014-6-9 20:50:11

辛苦了LZ谢谢分享。

衡水洪大电脑 · 发表于 2014-6-11 08:30:50

楼主辛苦了
谢谢
