俄罗斯胆机线路图

  [复制链接]
发表于 2008-12-14 15:48:11 | 显示全部楼层
这样的帖子一定要收藏！
回复 支持 反对

使用道具 举报

cook
发表于 2008-12-14 16:26:22 | 显示全部楼层
好资料。。。
回复 支持 反对

使用道具 举报

wy-3

 楼主| 发表于 2008-12-14 20:12:14 | 显示全部楼层
一个人做点好事并不难，男的是一辈子做好事。

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

昔日重来

发表于 2008-12-14 21:27:19 | 显示全部楼层

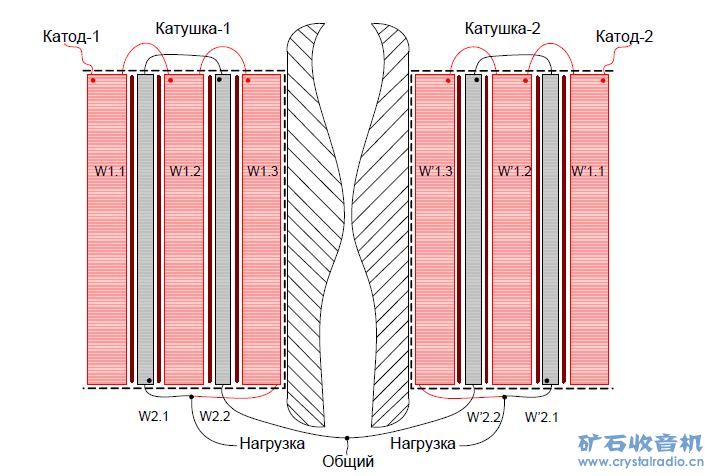

有输出变压器的详细结构，加10分
回复 支持 反对

使用道具 举报

沈阳胆艺

发表于 2008-12-15 09:17:55 | 显示全部楼层
收藏了
回复 支持 反对

使用道具 举报

hncschen

发表于 2008-12-15 16:44:32 | 显示全部楼层

俄罗斯的业余水平很高的、50、60年代自制的东西都上仪器、

俄罗斯的业余水平很高的、50、60年代自制的东西都上仪器、当时我们一般连一块万用表都没有、更淡不上数据、看六二年全运....就知道了。
回复 支持 反对

使用道具 举报

wy-3

 楼主| 发表于 2008-12-16 11:33:15 | 显示全部楼层

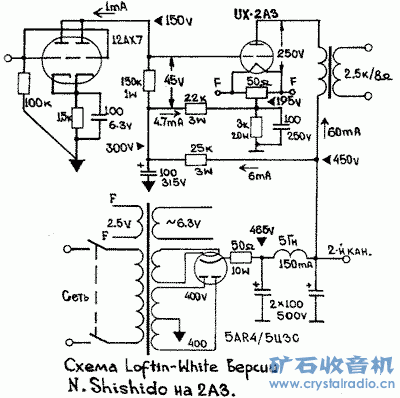

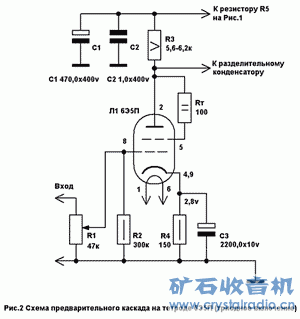

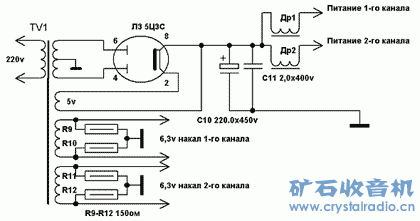

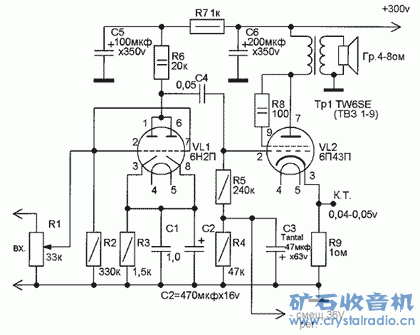

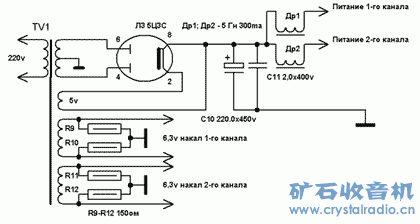

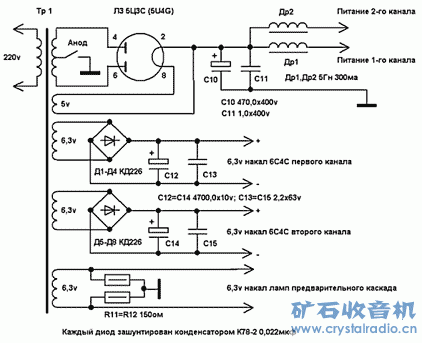

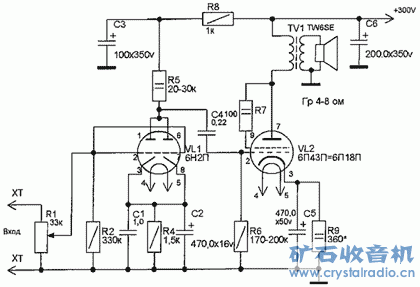

天天上图，俄罗斯图纸续集

[ 本帖最后由 wy-3 于 2008-12-16 11:48 编辑 ]
回复 支持 反对

使用道具 举报

duxaaa

发表于 2008-12-18 16:18:55 | 显示全部楼层

不错哟！

有需要就来这里参考！
回复 支持 反对

使用道具 举报

wy-3

 楼主| 发表于 2008-12-20 00:49:52 | 显示全部楼层

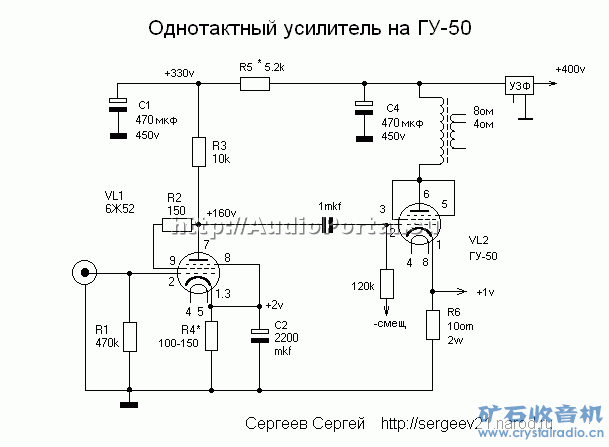

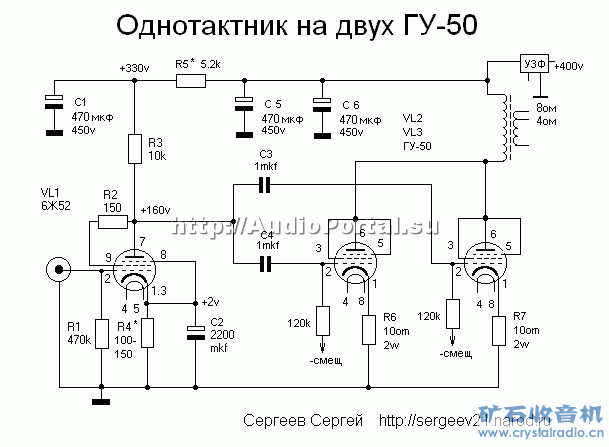

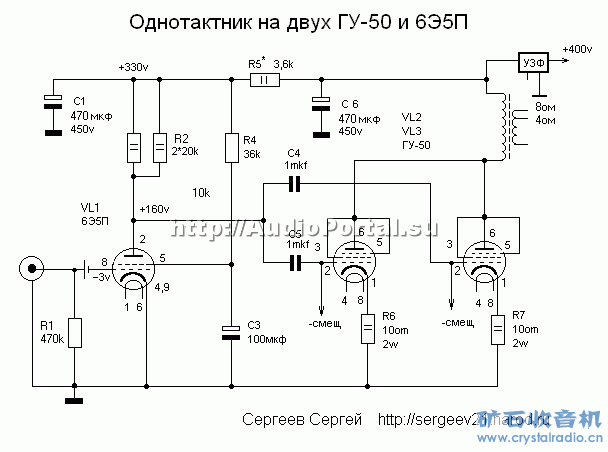

fu-50单端电路图
回复 支持 反对

使用道具 举报

wy-3

 楼主| 发表于 2008-12-21 11:50:05 | 显示全部楼层

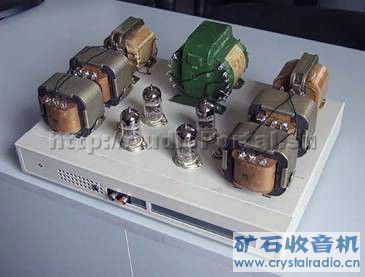

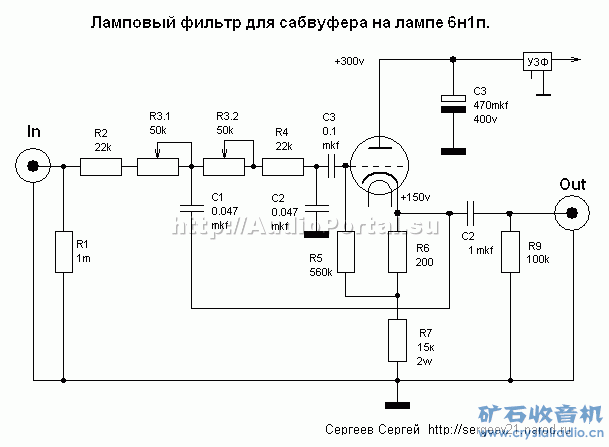

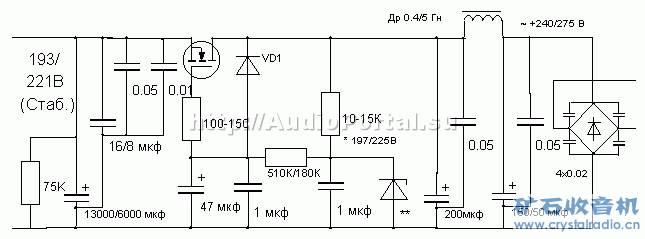

俄罗斯胆机线路参考图（续集）
回复 支持 反对

使用道具 举报

wy-3

 楼主| 发表于 2008-12-21 11:51:58 | 显示全部楼层
喜欢研究的老师就顶一下！
回复 支持 反对

使用道具 举报

发表于 2008-12-21 13:01:08 | 显示全部楼层
苏联曾是超级大国。
回复 支持 反对

使用道具 举报

发表于 2008-12-21 21:47:54 | 显示全部楼层
照单全收。谢谢啦！
回复 支持 反对

使用道具 举报

wy-3

 楼主| 发表于 2009-1-4 17:02:48 | 显示全部楼层
还是顶起来大家参考
回复 支持 反对

使用道具 举报

wy-3

 楼主| 发表于 2009-1-20 09:51:35 | 显示全部楼层

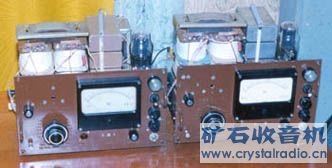

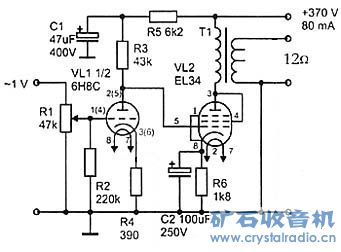

2009年再上图片

2009年再上图片
回复 支持 反对

使用道具 举报
