麻烦各位看看手里的EL84

白居不易 · 发表于 2013-12-14 13:22:43

本帖最后由白居不易于 2013-12-14 13:26 编辑

帮网友修东德收音机，功放管是EL84，做卫生时仔细看看，1脚竟然与信号栅极连接，1、2脚相通，插在我刚完工的6P14功放上试了试，工作正常。看该收音机附带的电路，EL84的1脚为空脚。前不久有网友提出如果把6P14管座1（空脚）脚与3脚（阴极）连接，就能与6P15（1、6脚为抑制栅极）通用了，如果有1脚连接信号栅极的EL84，这个方法可行不通。

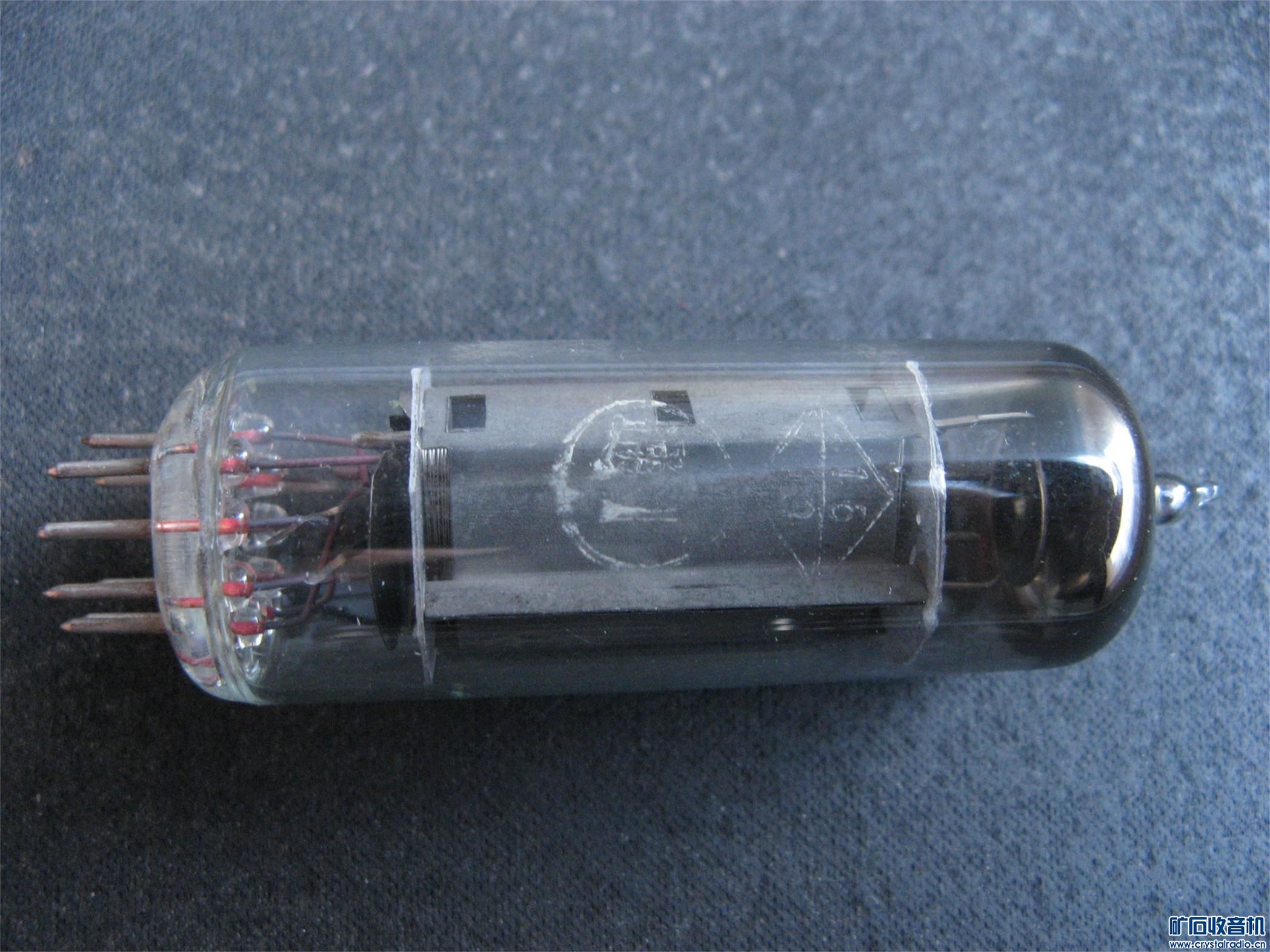

请各位看看自己的库存，是否有这样的EL84，是不同品牌还是不同型号的？这个电子管头部有四条楞：

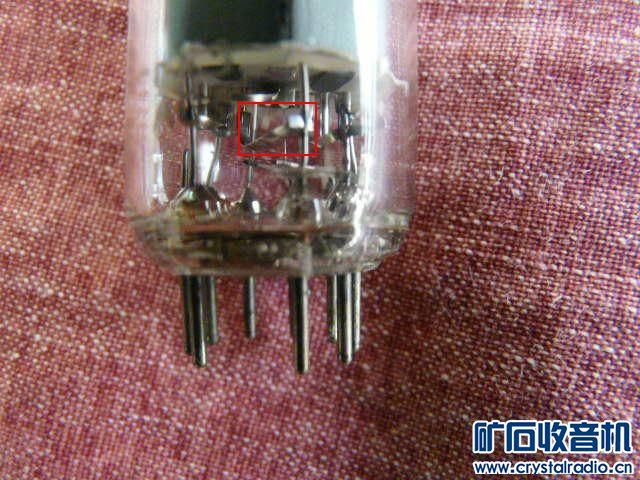

1脚与2脚分别连接到两侧的栅极柱

标记

云南 · 发表于 2013-12-14 15:35:10

过去没注意. 第一次看到. 谢谢！

shizairen · 发表于 2013-12-14 15:46:35

至今手里还没有传说中的EL84。

可达 · 发表于 2013-12-14 16:05:12

是否是工人制造时的手误？见过一个北京牌军标2P3，3、4脚（信号栅和帘栅）接反了（接成了2P2的接法），居然通过了军检

大猛 · 发表于 2013-12-14 16:15:39

我手里有一对EL84 1.2脚也是相通的 6P14 1.2脚不通以前还真不知道是不是就不能互换了？

漂泊的火 · 发表于 2013-12-14 21:16:33

白板细致之人啊，什么事都怕细致！所以您是高手！

海河 · 发表于 2013-12-14 22:20:03

报告白老师，手头没有EL84，我查了很多欧洲和东欧以及苏联生产的EL84、6P14（俄文就不打了）以及6BQ5等近似管，官方的资料都是如同国内的6P14一样，1脚、6脚为空。
但是，我大约6、7年前在东方商厦地下卖电子原件的地方，确实亲眼见过，一个长者拿着某东欧生产的EL84说是打算买6P14代换，可他比较之后发现国产的6P14跟手里的EL84管脚确有不同。我跟人家也不认识，没近看，具体是怎么不同就不知道了。

老勐 · 发表于 2013-12-15 09:24:50

确实如白版所言，EL84和6P14管脚真不一样。

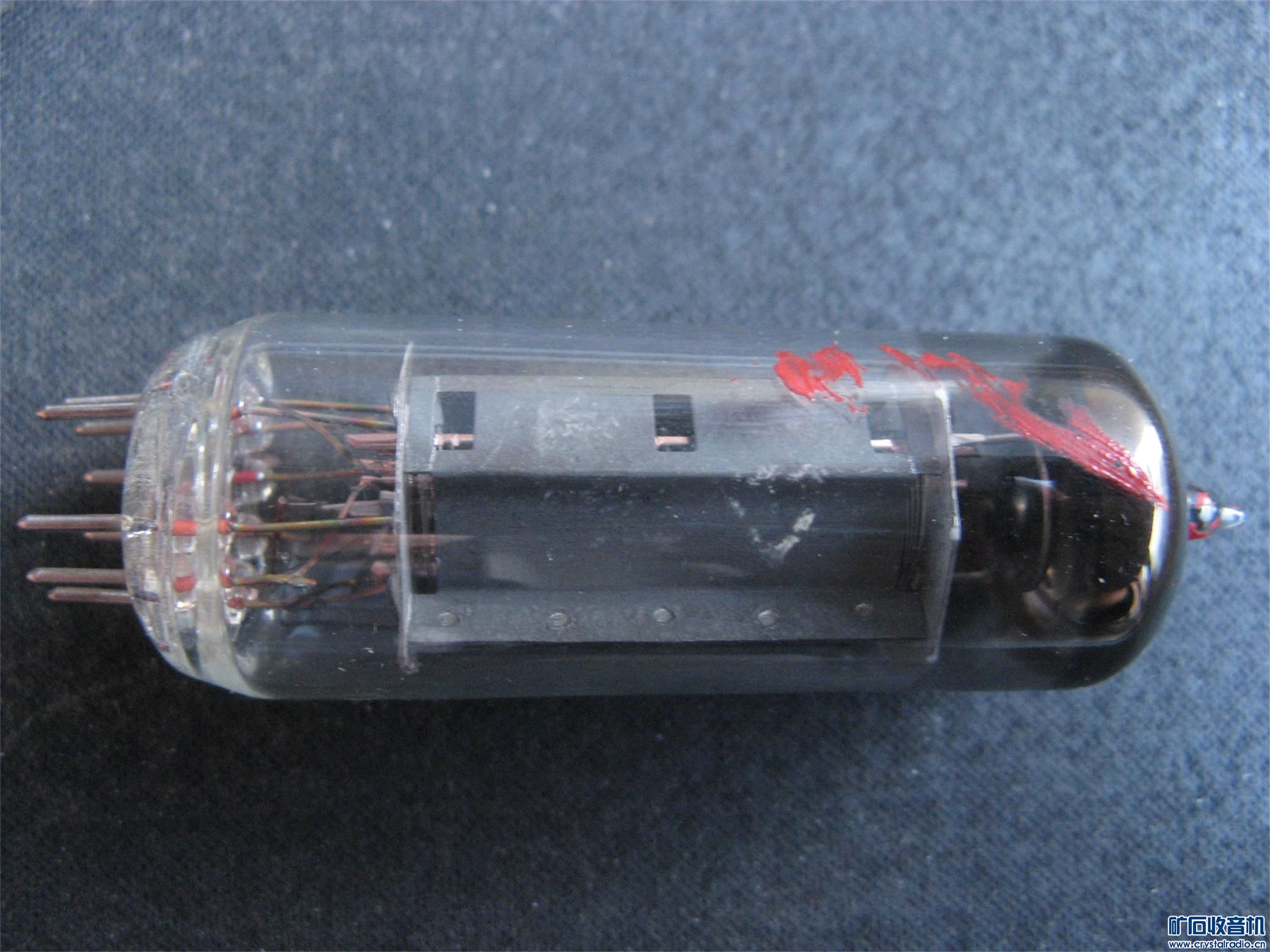

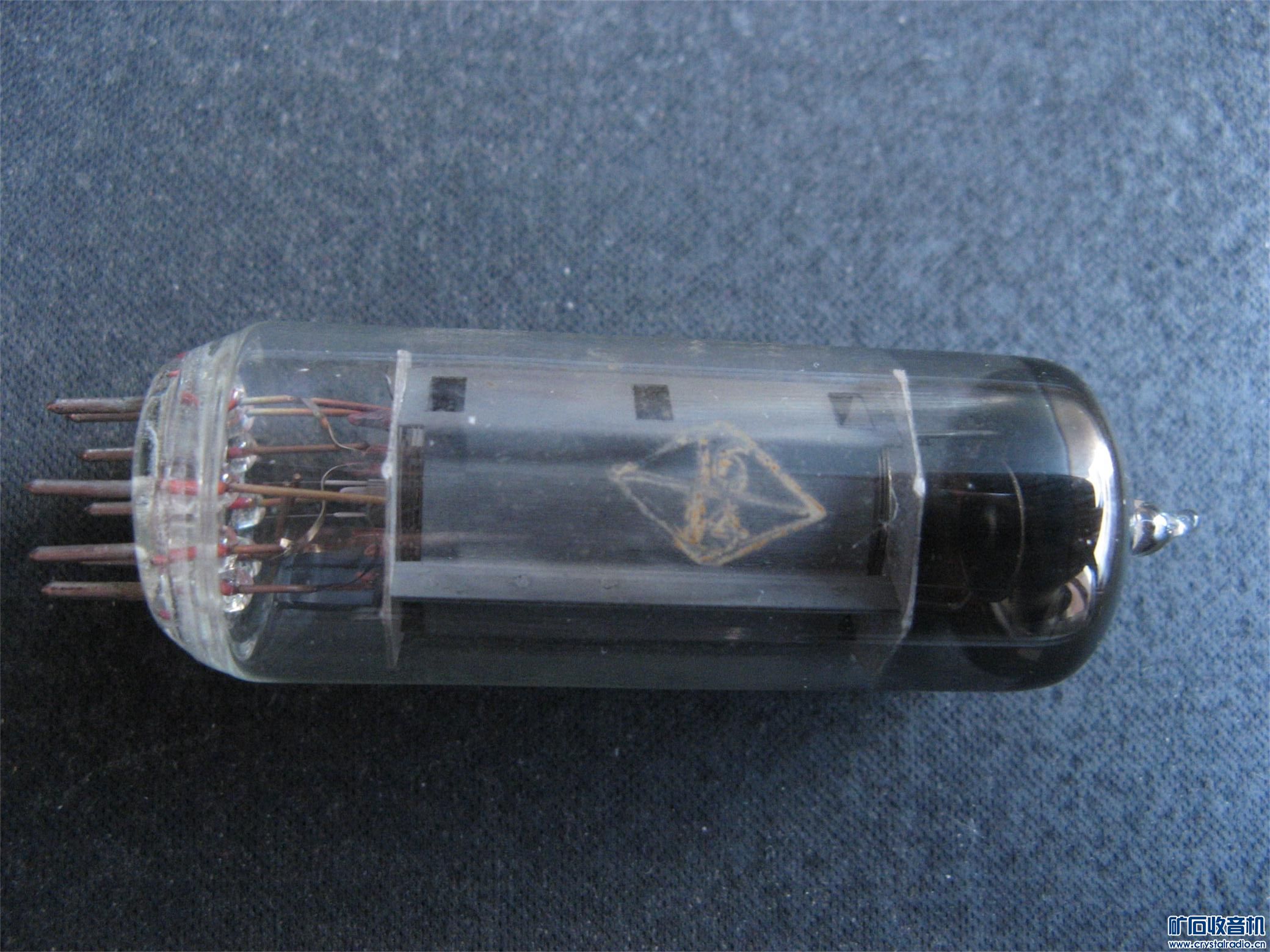

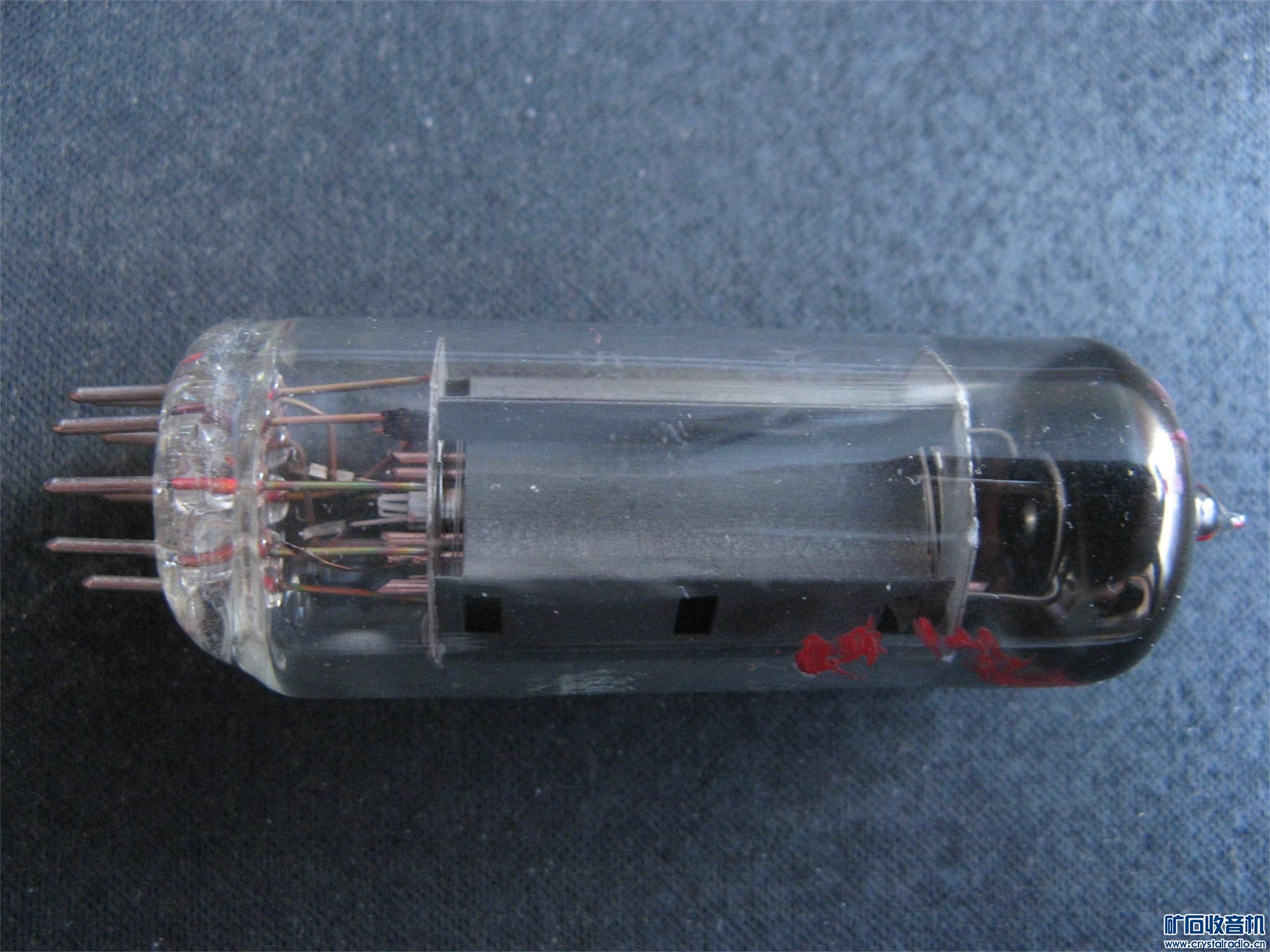

相应号召找到我的EL84和6P14进行了一番对比，又随便拿了两个6P15也比较了一下，结果如下：

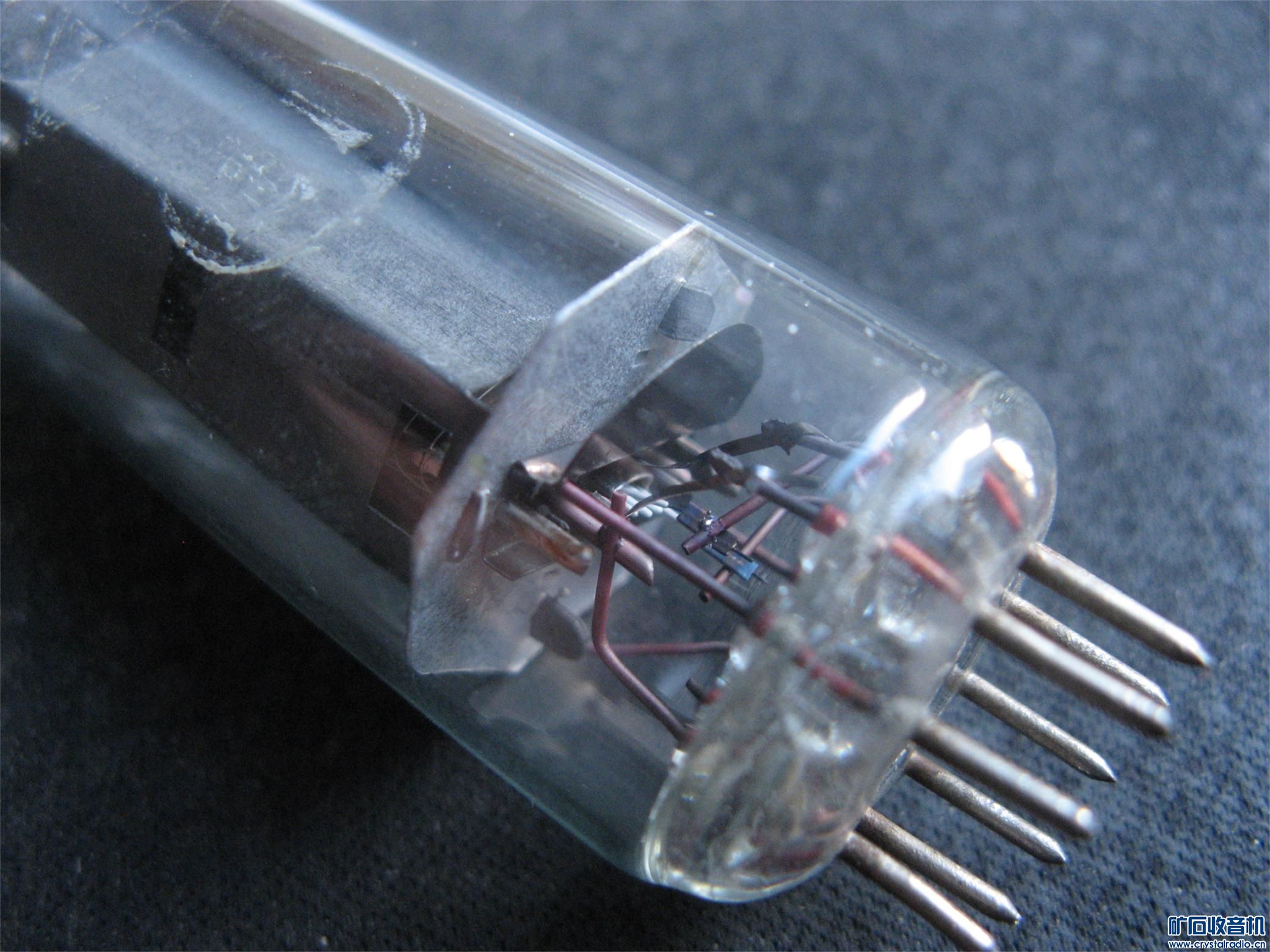

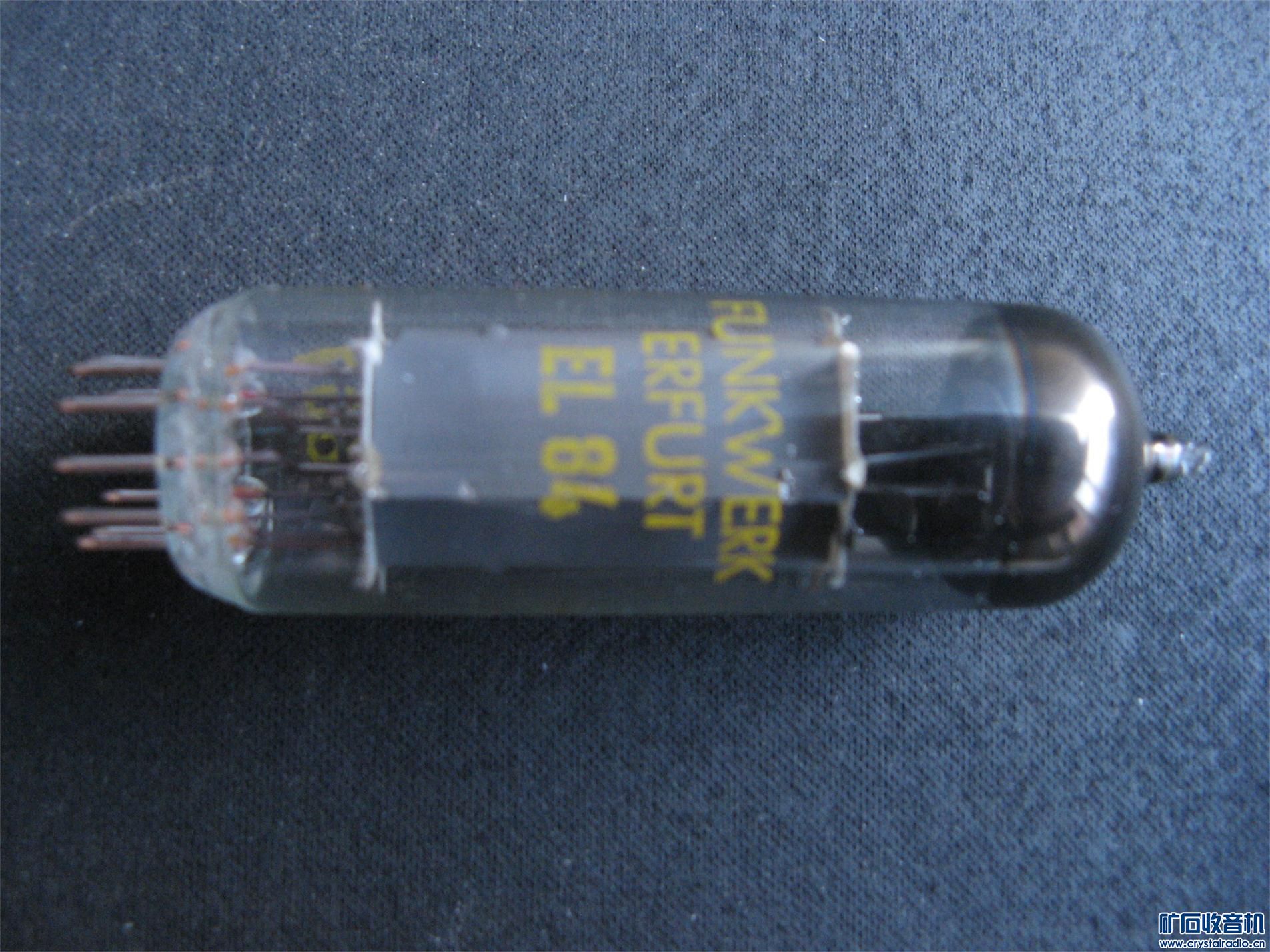

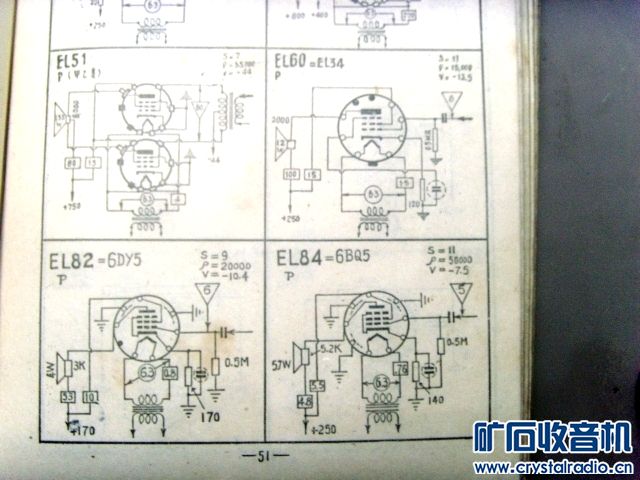

EL84的1脚接第1栅极，3脚接第3栅极，8脚接阴极，和我的手册中的管脚图不一样；

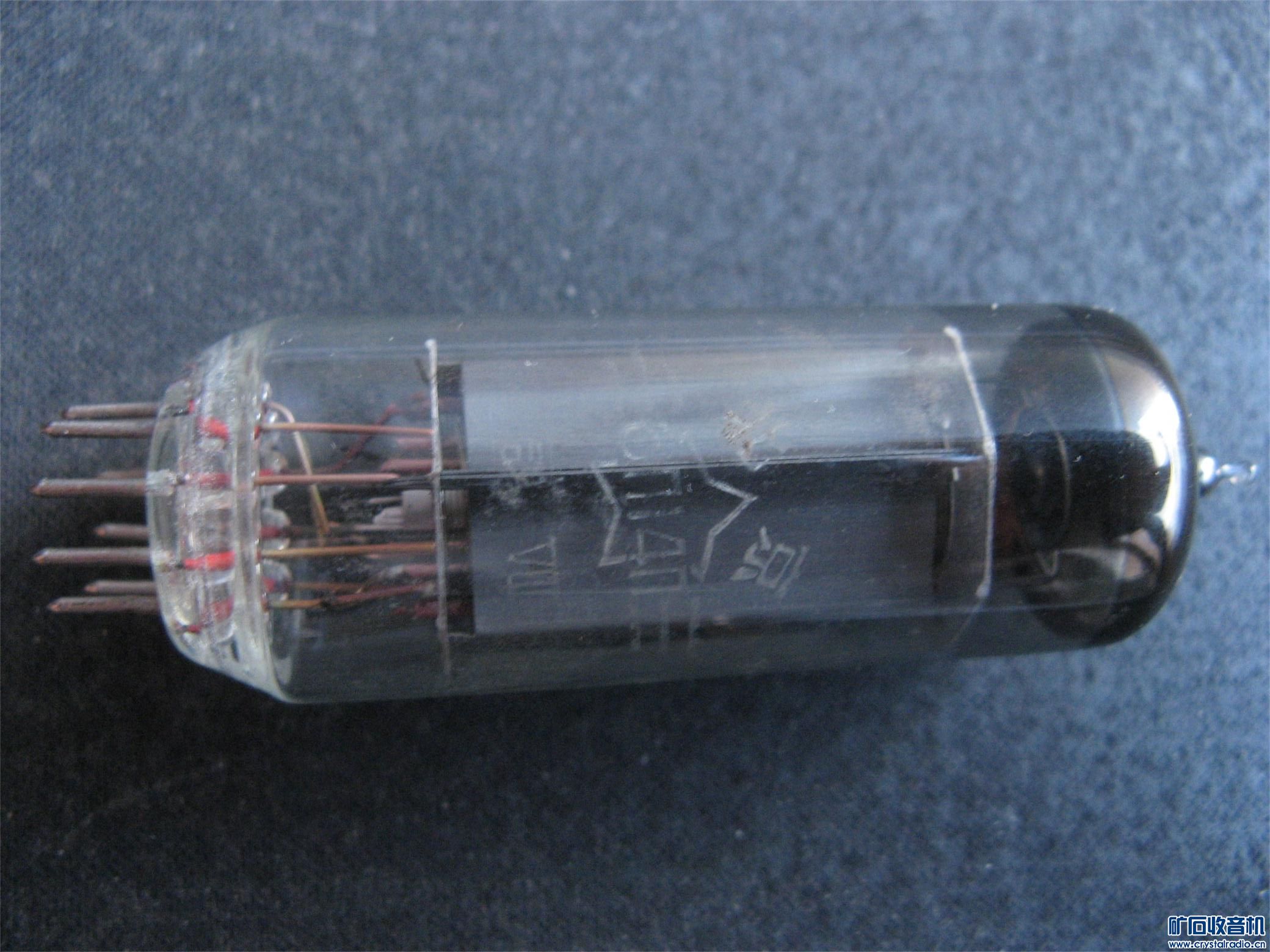

6P14的1脚悬空，3脚接第3栅极和阴极，6脚、8脚悬空，和手册中的管脚图完全一样；6P15也和手册中的管脚图完全一样。

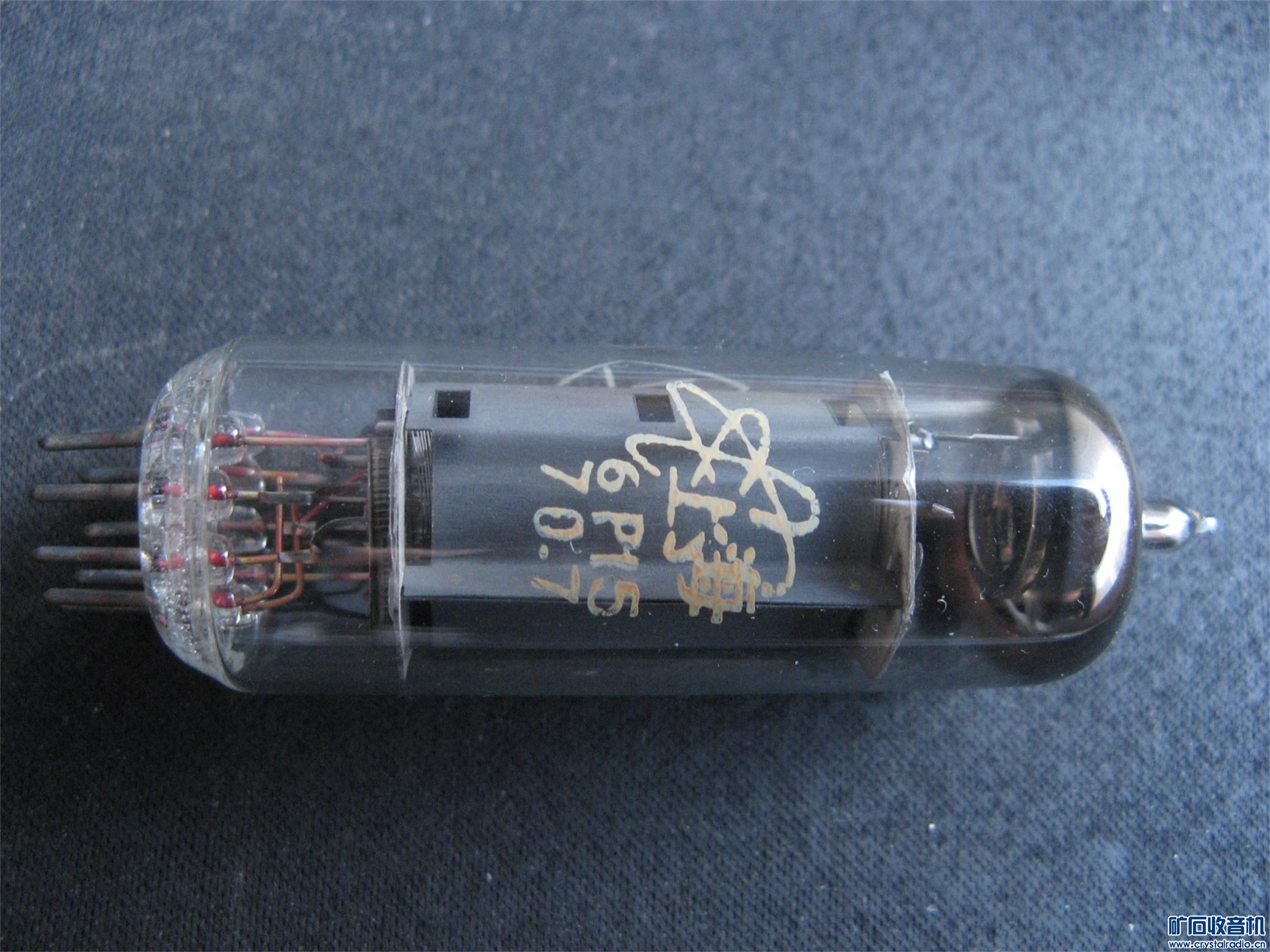

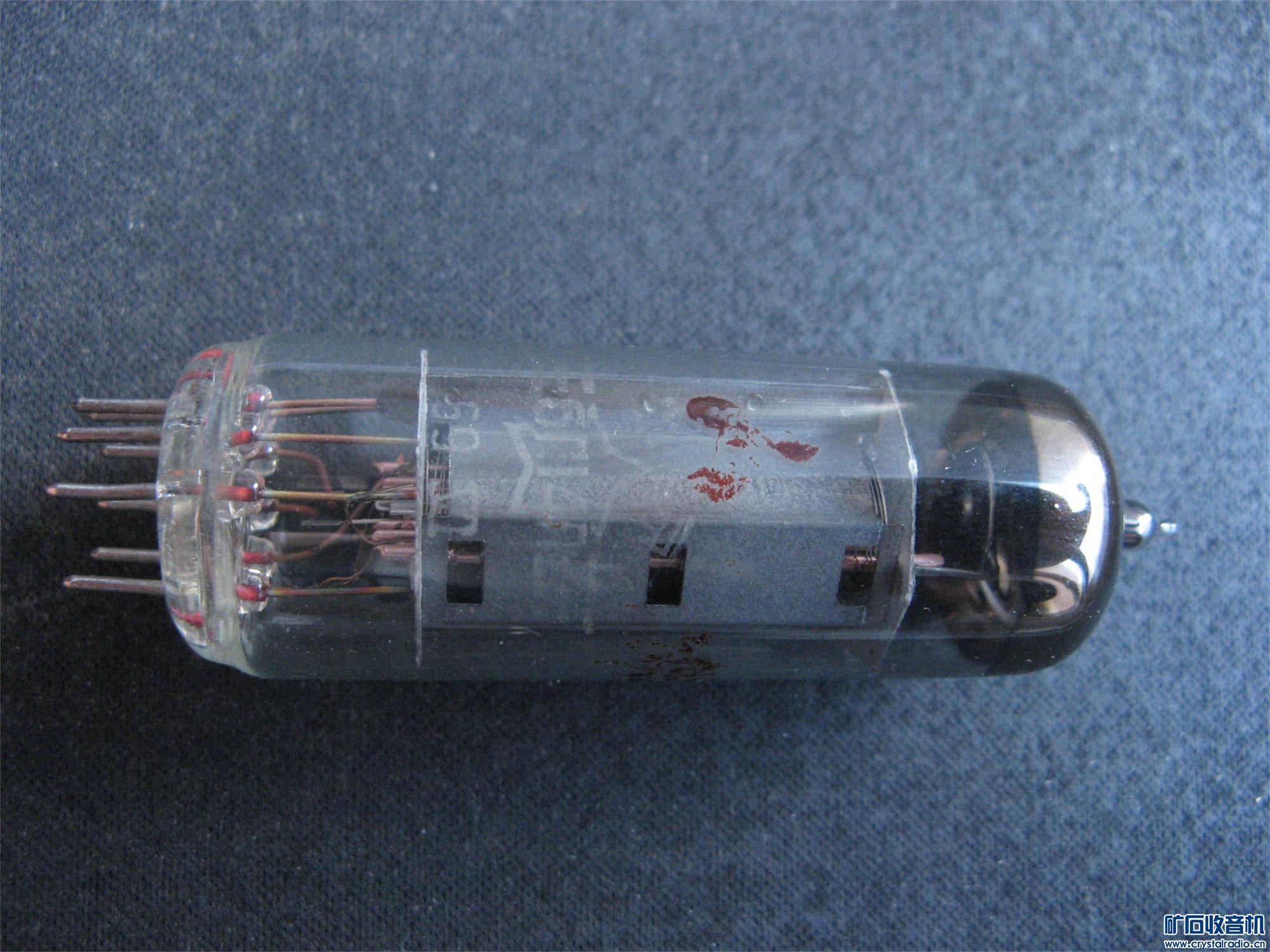

我只有一只EL84，所以不知其它品牌如何，6P14共看了3只，两只是59年的，另一只是试制品，应该在59年之前生产。顺便看了两只6P15，分别是59年的北京牌和70年的上海牌。

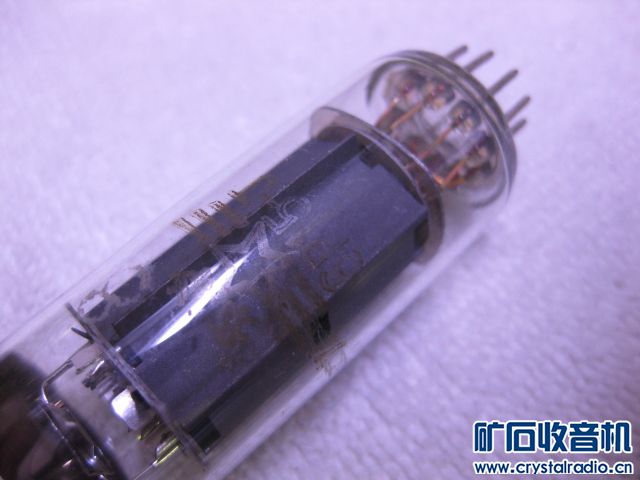

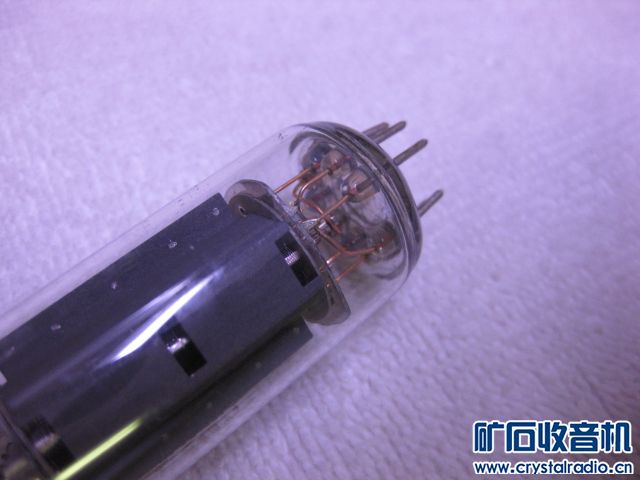

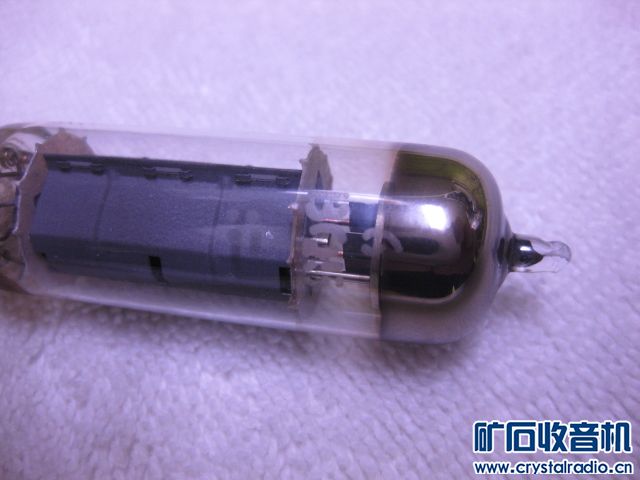

（终于发现6P14和6P15的区别，6P15的底部云母片下方和顶部云母片上方分别有一个小金属片，大概就是第3栅极，而6P14的云母片上方、下方什么都没有)。
