玩了一下法国METRIX MX430，有意思的线性电阻档

Maitreya

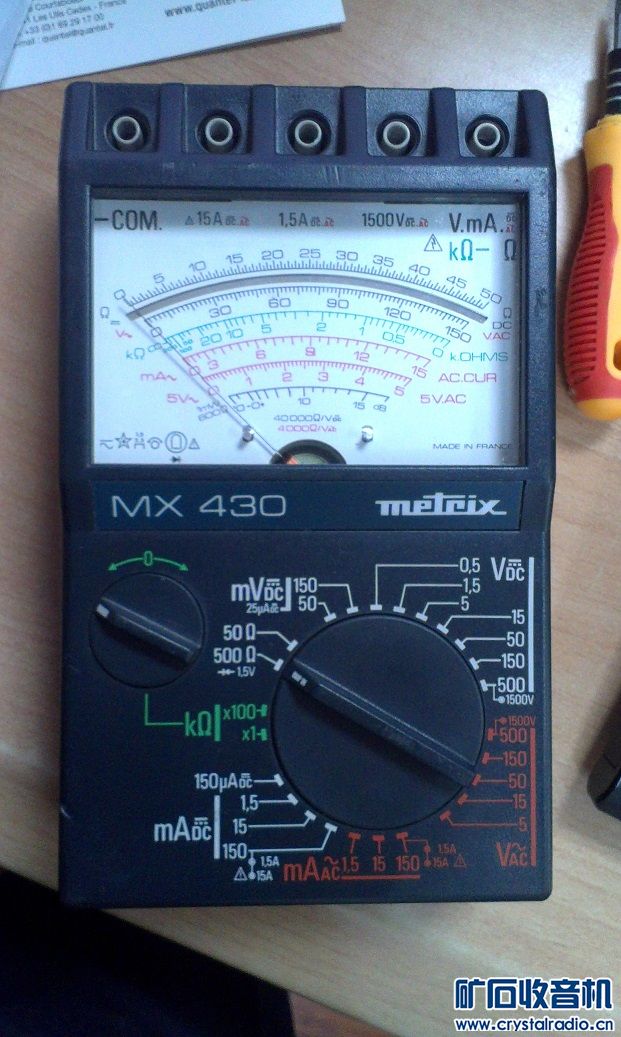

前一阵子坛上出现过3只法国的Metrix MX430 指针表，貌似有兴趣的人不多。我搞了一只：




这个表的特点是采用内磁张丝表头，40kΩ/V灵敏度，具备交流电流档。
用料精细，做工良好。法国人虽然生性散漫，但作为老牌工业国家，其技术和工艺是不可小觑的。

堪称精湛的表头：

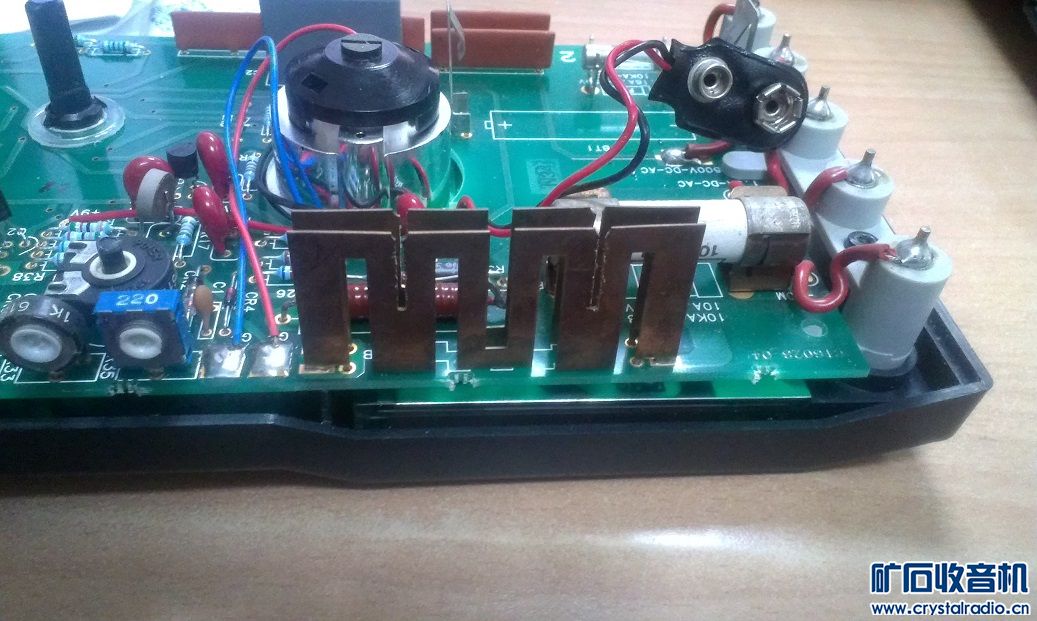

分流器：


分压器，用排阻的指针表中不多：


这个是啥？1M1000个头这么大：

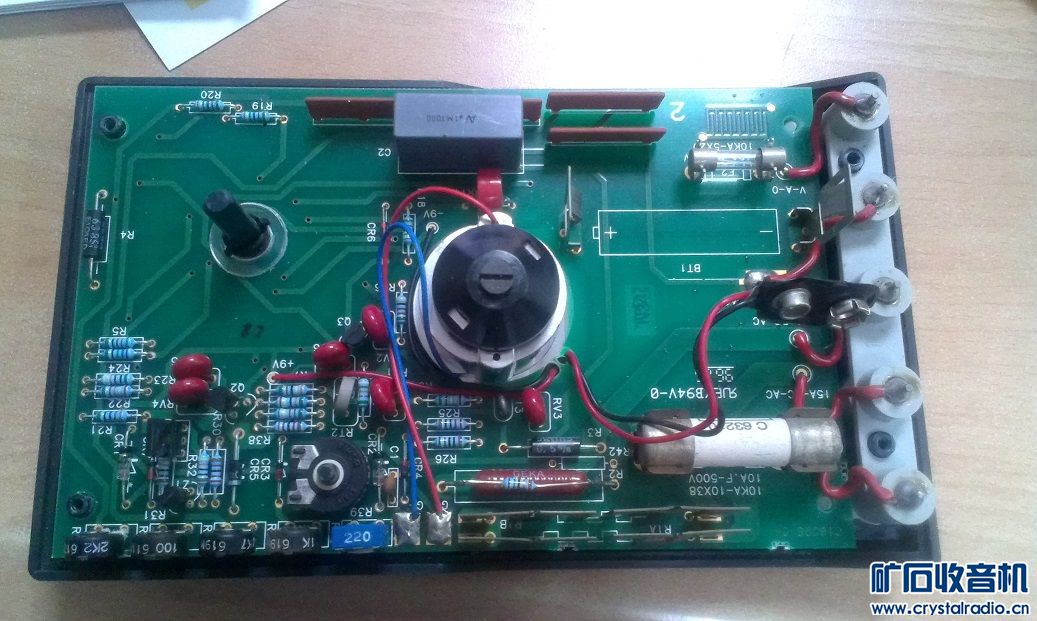

有意思哦！三小一大四个类似三极管的东东，五六只二极管和大量阻容周边元件


稍微玩了一下发现这个表太有意思了：用料考究（分压电阻用的是瓷封排阻，所有色环均为五环，棕色（1%）和绿色（0.5%））；做工精致，表头非常轻薄，表底大概是镀铬的，铮亮。最有意思的是它的线性电阻档。

它的电阻档有四个，×100k，×1k，500欧和50欧。×100k和×10k的使用和读取方式和普通指针表一致。500欧和50欧为线性刻度。
一开始我试着用，上电池，拨盘一拨到50欧或500欧档就打表，指针重重的摔在档针器上，声音很响，真心疼。不知道怎么用，思前想后终于想到了，需要先将待测电阻接入，再将档位拨到相应档位，直接读数，就不会打表；电阻断开以前，需要先将档位旋钮旋开。下图为500欧档测试100欧电阻，误差还是有点的：


猜测了一下它的原理，该表的线性电阻档应该是采用横流源去激励待测电阻，表头串联一个分压电阻后，去测量待测电阻两端的电压，从而读取电阻值。于是将电池卸掉，档位打在50欧档，数字表去量测量端的电阻，发现是6k，而500欧档是60k。表头满偏是25微安，得到满偏时端电压是0.15V（50欧档）和1.5V（500欧）档，算出横流源的设计值是3mA。
再将MX430电池接上，用数字表去测量50欧档和500欧档的输出电流，都是2.83mA，和上述猜想接近。说明时间久了，恒流源已经不准了。可惜没有电路图，又不会读板，无法去琢磨怎么调节恒流源。

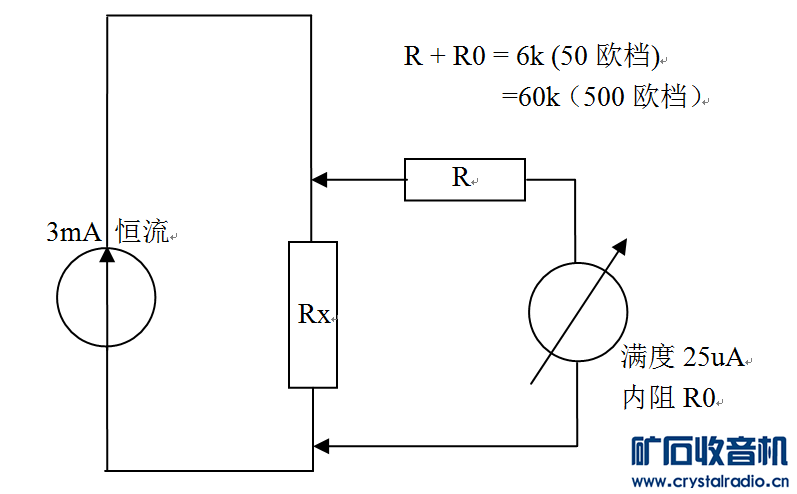

如下是猜测的测试原理：


相对于50欧和500欧，表头及分压电阻的总电阻6k和60k都足够大，表头分流引起的误差<1%。

一般指针表的电阻档都是串联测试，部分高端表附加并联测试（倒欧姆档）来测小电阻，但倒欧档一般刻度也是非线性的，而且耗电极大；采用这种恒流激励的，优点是刻度线性，耗电也不高，缺点就是表笔开路时，流经表头的电流超级大。

puff

表是好表，就是那两个欧姆档比较蛋疼啊

Maitreya

puff 发表于 2013-12-13 14:45
表是好表，就是那两个欧姆档比较蛋疼啊

是的 要是不小心开路打上去 指针跟飞一样。3mA啊，不烧表头就万幸了。

迷电子管

打表针时调小旋纽是否起作用？

Maitreya

迷电子管 发表于 2013-12-13 15:29
打表针时调小旋纽是否起作用？

完全没用。旋钮只对×1K，×100K档有用。从它的表盘来看，也是，最大刻度是50，开路相当于无穷，所以就打表。
这个打表可不是一般的电阻档那种打表，指针飞啊，打在档针器上“当”一声可响了。

gxygxy123456789

Maitreya 发表于 2013-12-13 14:48
是的 要是不小心开路打上去 指针跟飞一样。3mA啊，不烧表头就万幸了。

哪里卖？多少银子？还有吗。

LFX456

做工与用料比国产强多了，元件的排布看的就舒服。

Maitreya

gxygxy123456789 发表于 2013-12-13 16:51
哪里卖？多少银子？还有吗。

38hot 还有两只，外表都还行，只是10A保险丝断了。卖家只描述了50欧、500欧打表，没测量其它，可让他测量。有点小贵。

gxygxy123456789

Maitreya 发表于 2013-12-13 17:04
38hot 还有两只，外表都还行，只是10A保险丝断了。卖家只描述了50欧、500欧打表，没测量其它，可让他测量 ...

没去过 38hot，上去找不到，
请发给链接，谢谢。

LZH111216

指针表用排阻，的确少见

孤独的巨头

做工精湛的好表，分流器乍一看以为是路由里面的天线呢。。

Maitreya

http://bbs.38hot.net:8080/forum.php?mod=viewthread&tid=64774

86731752

Maitreya 发表于 2013-12-13 18:19
http://bbs.38hot.net:8080/forum.php?mod=viewthread&tid=64774

刚在38度看到，转到矿坛就见到楼主了

李志刚1972

不看这个贴还好，看了后悔呀
前几天2块成色不错的摆在面前，嫌电阻档不齐，插孔又多，最后没有拿，郁闷呀，价格比你的低好多好多

gxygxy123456789

Maitreya 发表于 2013-12-13 17:04
38hot 还有两只，外表都还行，只是10A保险丝断了。卖家只描述了50欧、500欧打表，没测量其它，可让他测量 ...

刚才 38hot 上的 “sssaaa” 说：“没有了。出不掉，都送人了。”
谢谢您的提醒，
谢谢您的链接。
