寡人的镇宫之宝（4）——1972年U-10万用表

一草亭

前言------------------------------------
国庆在家，老婆带着小孩回娘家去了，每天有个把小时时间，干了几件事：
1、调修了之前手来的几块U-10万用表，都是杭州电表厂不同时期的。最早的有1971年的，不过今天展示的1972年的。还有Hangchow的，还有“航舟”的等等。
2、调修了以前买来的两块上四全英文出口型、带金属反光镜的500万用表，一块是1971年，一块是1973年的。
3、得到了一些经验：500表和U-10表，交流、直流档可以分别调精度，找到了调节的关键点，很容易调到精准压线。500表就是调表头上的两个动片，一个调直流、一个调交流，互不影响。U-10表调滑动电阻上的两个滑片，下面滑片的调直流，中间的滑片调交流，互不影响。

正文-----------------------------------
开始展示这次的镇宫之宝，之所以能当上镇宫之宝，主要还是因为：1）年代相对久远；2）包装配件较为完整；3）表的各项功能正常。
继杭州电表厂60年代出了U-1万用表之后，该厂历史上第二款正式设计制造的表应该就是U-10万用表。估计U-10比该厂后续的经典产品U-101表还早一些，只是个人估计。
如果用一个字描述该表的特点，毫无疑问就是——脆！
如果再加一个字，应该就是——重！

该表特点：
1）外壳，特别是后盖特别脆，极容易缺肉，虽然老万用表的的壳子都是胶木的，但U-10的胶木后盖可以说几乎是全国所有万用表后盖中最脆的，比杭州厂后续的U-101，U-201表的后盖还脆。我说杭州厂怎么就不争气呢，就不能设计点软一点的后盖吗？
2）该表很重，个人感觉比同级别的MF-30表还重一些，说明书标示重量为约0.5公斤。当然，除了和外磁表头有关，也和其他不问的分量有关。
3）金属镀银光泽的读数盘（注意我说的是光泽，不是真正的镀银），看上去就像超级金属一样，具有特色，爱不释手，是其他任何表都没有的。这次展示的72年的U-10和我手上另一块71年的U-10表，都是这种房特别的镀银色。后期的就不是了。
4）塑料表盖子的抗静电处理很到位，我手头的几块U-10表都没有遇到静电问题，远比杭州电表上后期的66表、94表等小表好。

另外：追寻一下历史，虽然这次展示的是一块1972年的U-10表。但我手头最早的U-10表是1971年的，请问杭州电表厂还有没有比1971年更早的U-10表吗？

废话说了那么多，开始上图：
原包装、表笔、说明书，虽然很久，但原件都在，见下图：

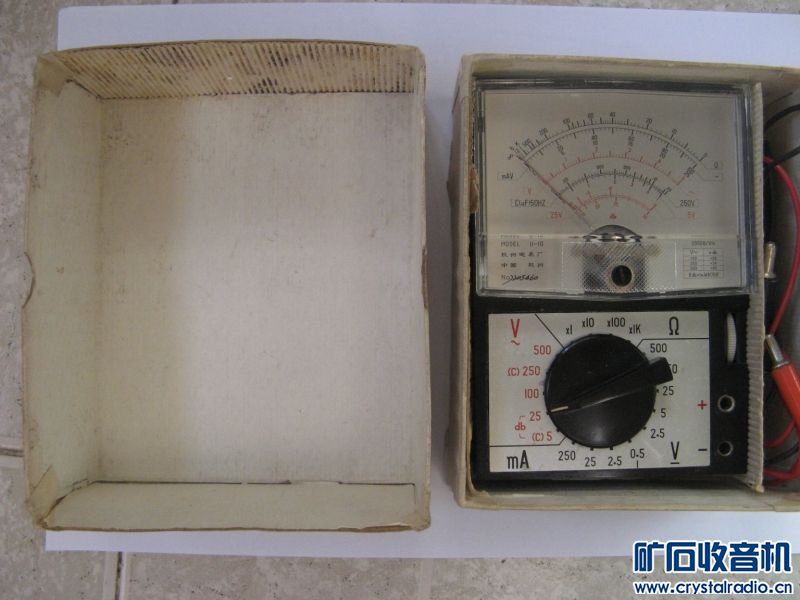

开盒图，见下图


靠近看看藏在盒子里面的模样，见下图

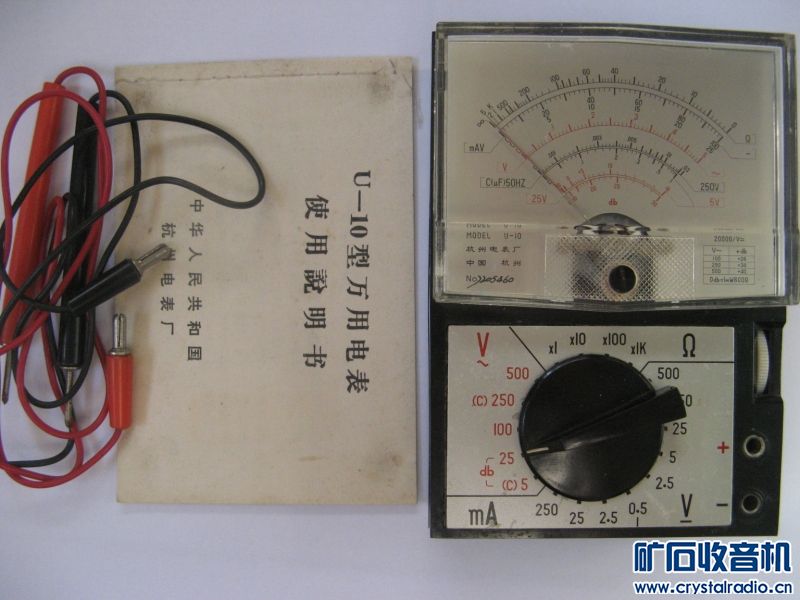

三大件，拿出来，排排好，看下图


棉线装订的说明书，见下图，比订书钉装订的说明书好，订书钉装订的会生锈


表笔的质量，刚刚的金属，这才是老货的本质。见下图

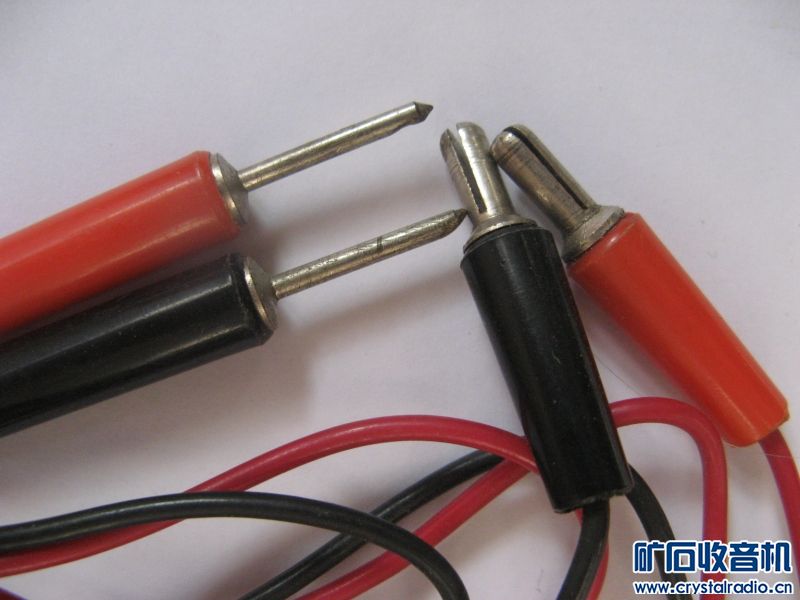

表笔特写，见下图

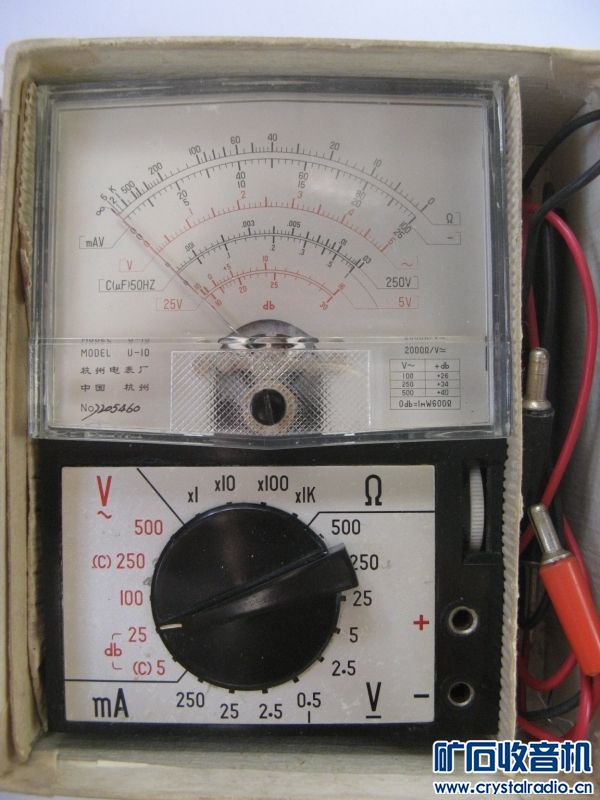

从盒子里取出来，一睹芳容，见下图

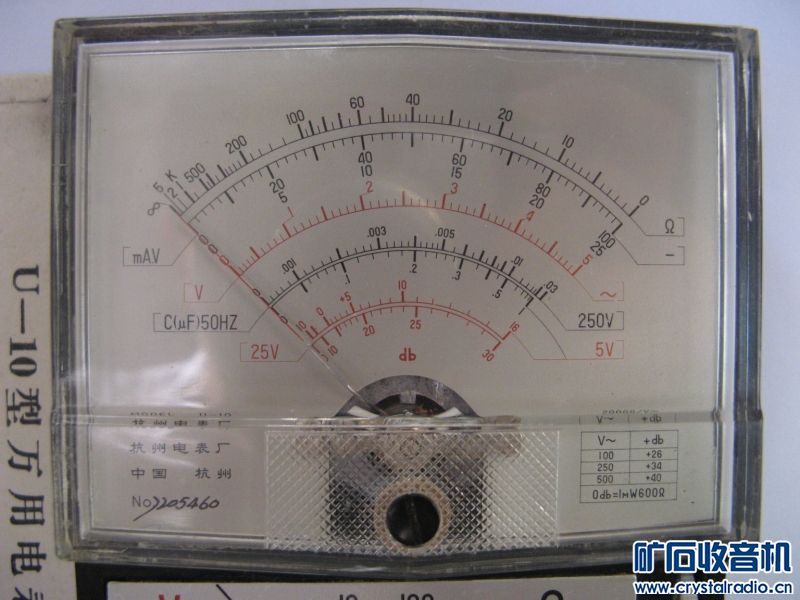

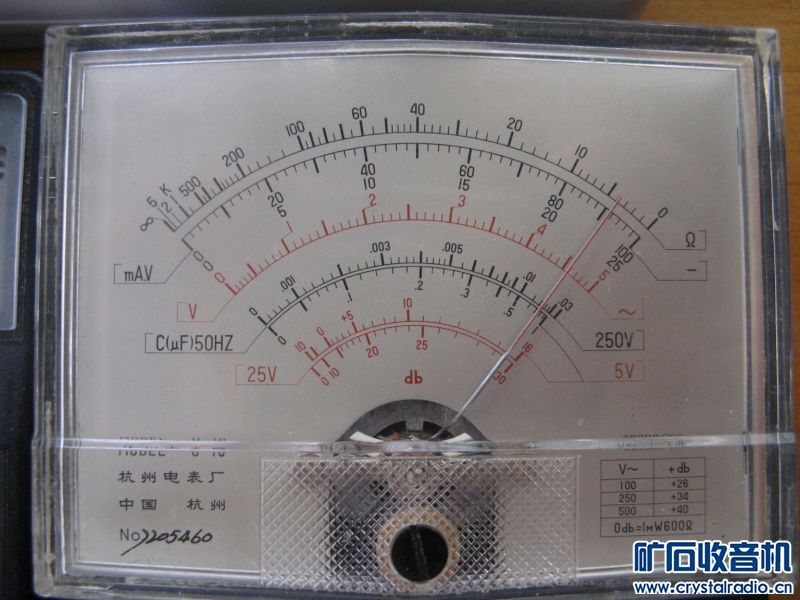

特殊处理的读数盘，特殊的“镀银色”造成的金属感，感觉一级棒

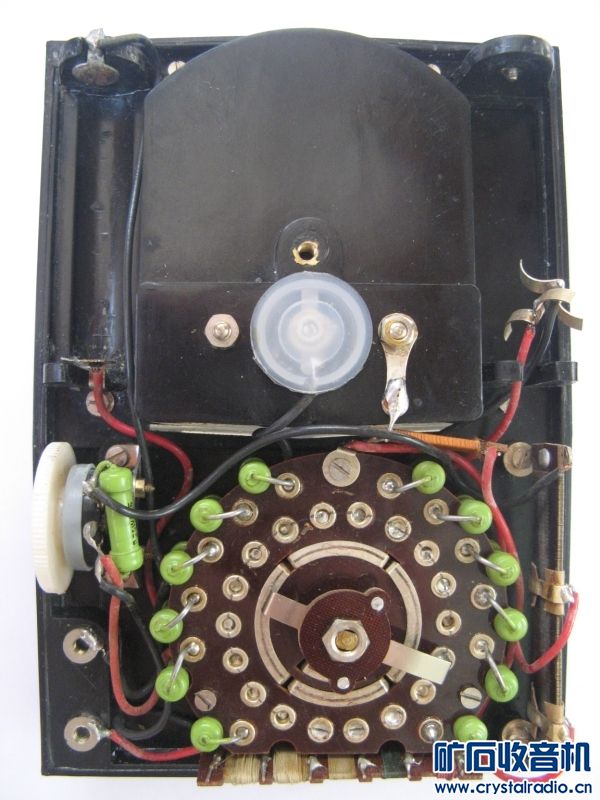

开始，脱！内部整体图，见下图


左边看看


中间看看，又见老表特有的纱包线电阻


右边看看

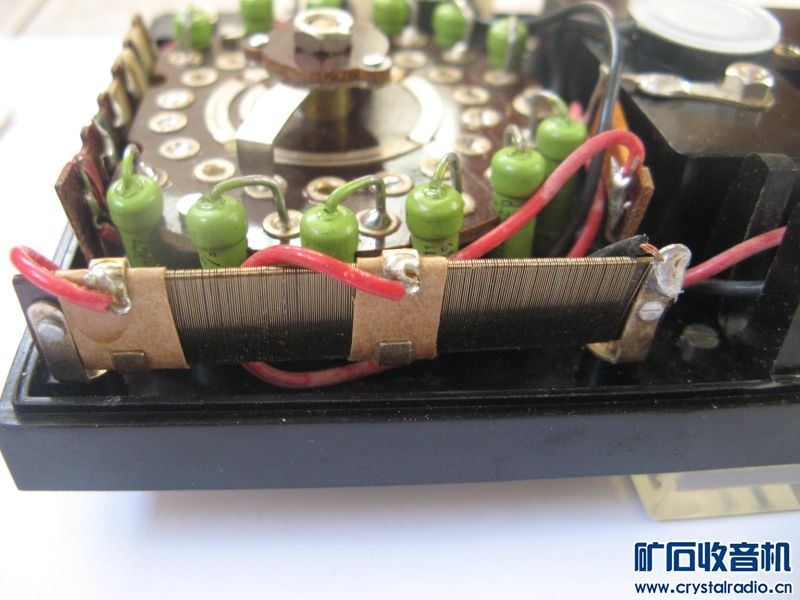

旁边侧面再看看，滑片电阻，调节万用表到压线就靠这个了

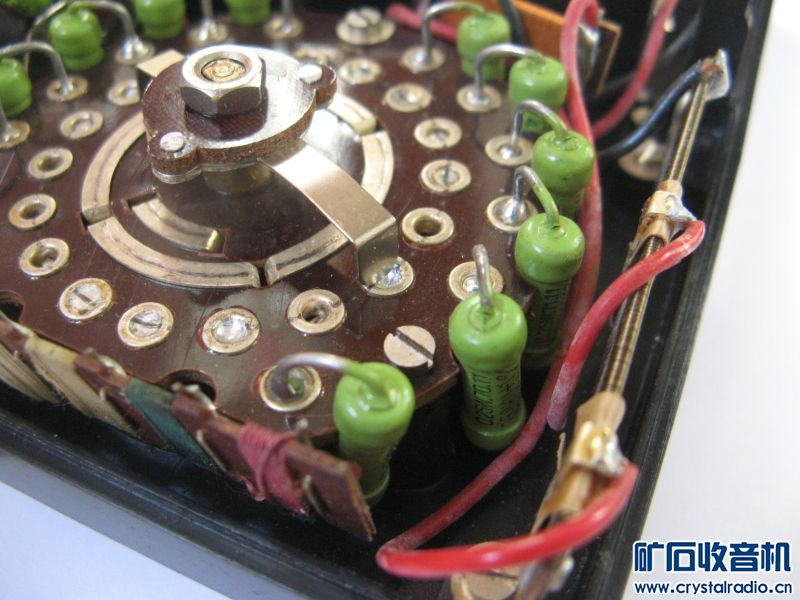

与表头串联的纱包线电阻，黄色的纱线，真漂亮

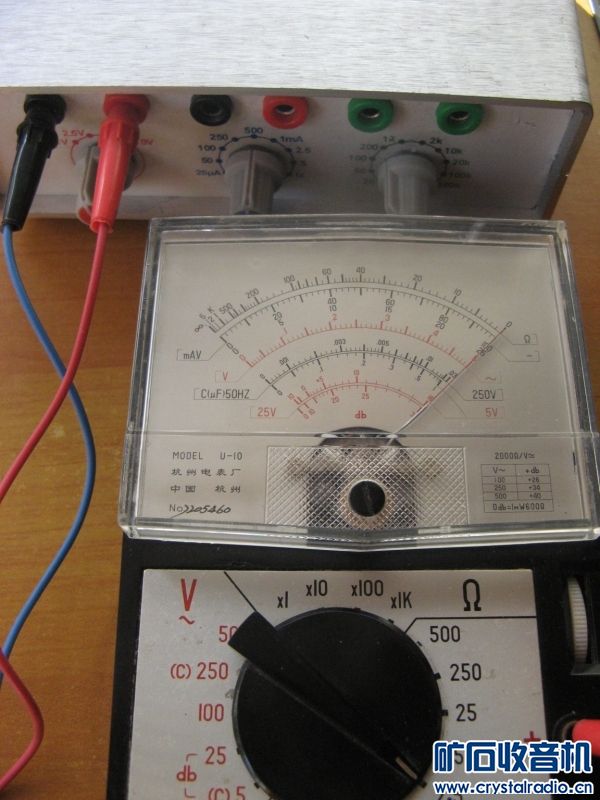

调修后，精度测量，0.5mA基准，精准压线，由于相机镜头取景角度问题，看上去有偏差，实际上是压线。

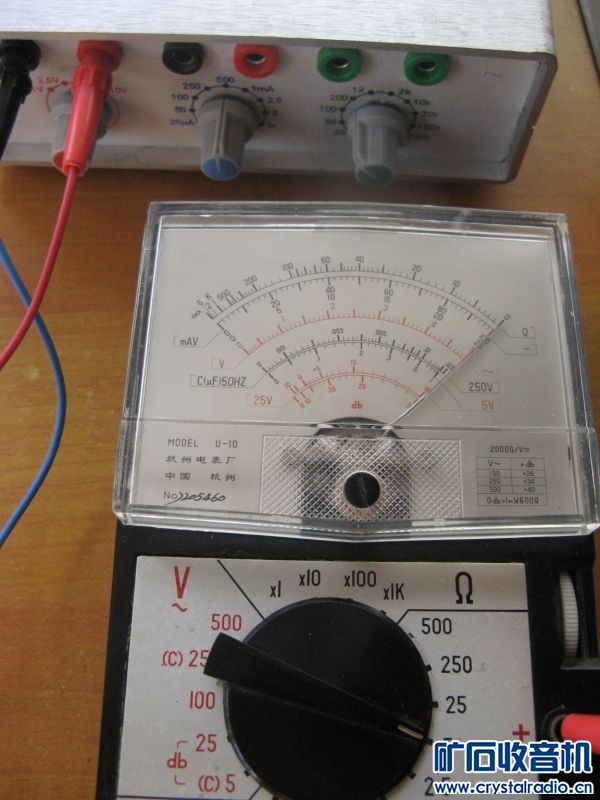

基准电压5V，精准压线

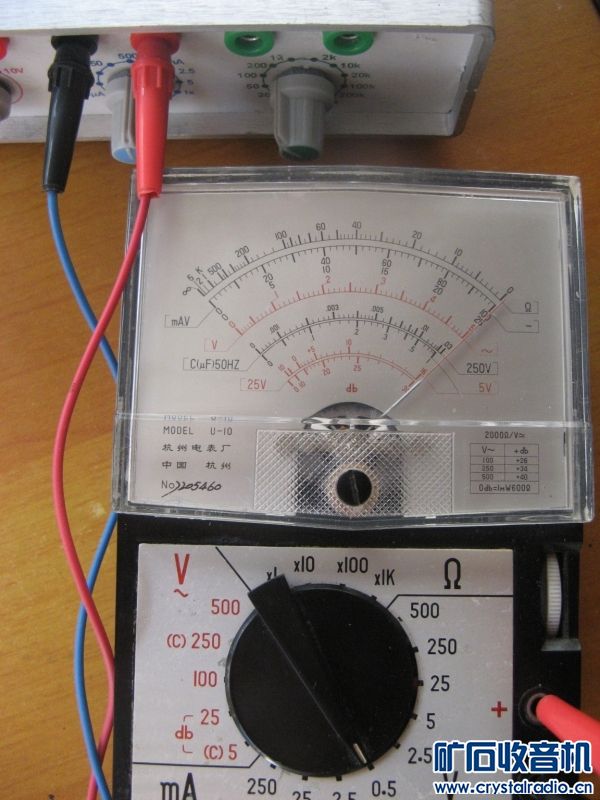

基准电压2.5V，精准压线


交流没有基准，与我的BY1935数字表比一下
交流市电226.6V，指针指示准确。（照片上读数略偏大，是因为相机的角度问题）


226.6V交流市电特写，

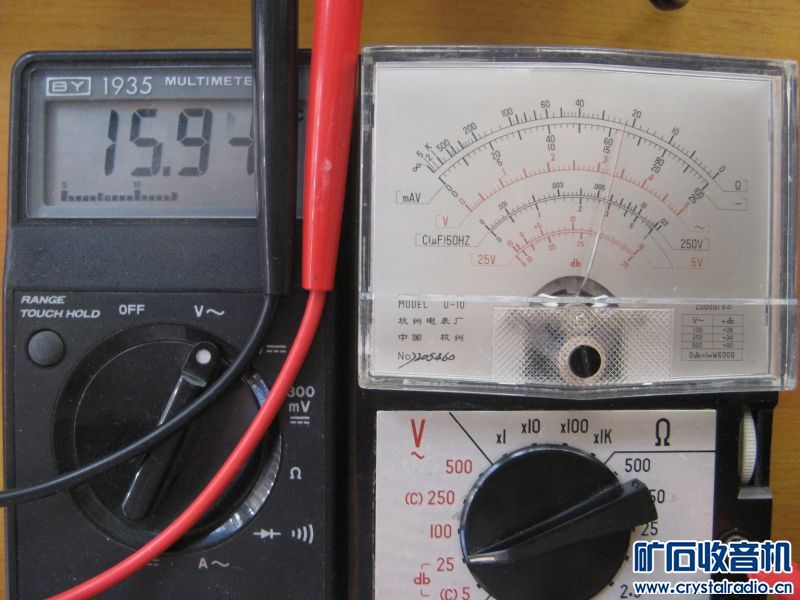

低压交流约15.94V，指针精准指示


15.94V低压交流特写


展示完毕，欢迎大家批评指点。
展示老万用表只是图自己一个业余兴趣，并不代表这个万用表就一定很牛，更不代表我一定在大力宣传此表有多好。实际上此款表的优缺点还是很明显的。
欢迎各种批评的声音。谢谢！
祝大家愉快的享受最后三天国庆假期！

Liu1980

可惜电阻档没10K档啊。

一草亭

djh200800 发表于 2013-10-5 13:51
这个面板叫拉丝氧化面板,U-10型是1968年设计生产的.

谢谢您的指点！
我虽然爱好收集老指针表，但对具体的技术工艺并不了解，让你见笑了。

x131431511

还没脱啊。。。。。。。

hercules

好古典的表，不拍正面我都认为是洋货

一草亭

djh200800 发表于 2013-10-5 14:06
谈不上见笑哦,因为现在全中国只有我是最了解该表的人了.

不好意思，冒失了。
应该称您为前辈了。更对您的身份也很感兴趣。当年参与此表的早期开发的前辈？
欢迎你来给我们讲讲此表的设计和发展历史啦。坛子里很多人都希望听那些老的万用表的设计、定型、制造等等一系列背后的故事。

皋城瑶珄

给我维修也不实用哦，还是用自己的老47习惯

不过老指针表质量比现在表好是公认的

一草亭

djh200800 发表于 2013-10-5 13:51
这个面板叫拉丝氧化面板,U-10型是1968年设计生产的.它的电阻板开始是用纸胶板冲出来的,18个孔用铜空芯铆钉铆 ...

向前辈学习历史了，看来71年的U-10表还不是最早的，最早的起码也得70年或者69年吧。不过69-70年的U-10太难找了，只能看缘分了。

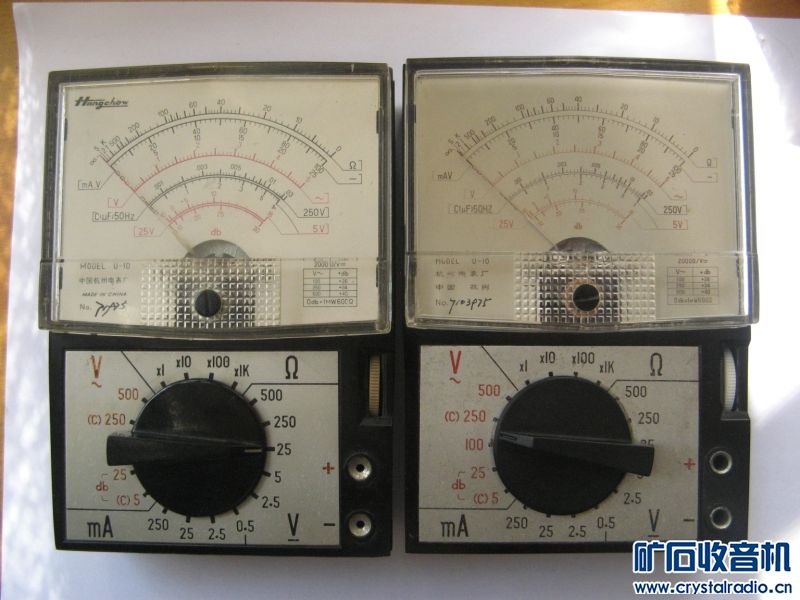

顺便也让我另外一块71年的U-10露个脸，编号7103975.（注意，不是一楼展示的那块，这一块1971年的，外包装、表笔、说明书都没有了）
旁边还有一个Hangchow标志的，Hangchow标志的读数盘已经不是“拉丝氧化面板”了，就是普通的面板了，估计是后期的。虽然Hangchow标志的编号是71开头（编号71975），但肯定不是71年的（打开看了下内部的电阻编号73年-75年不等）。

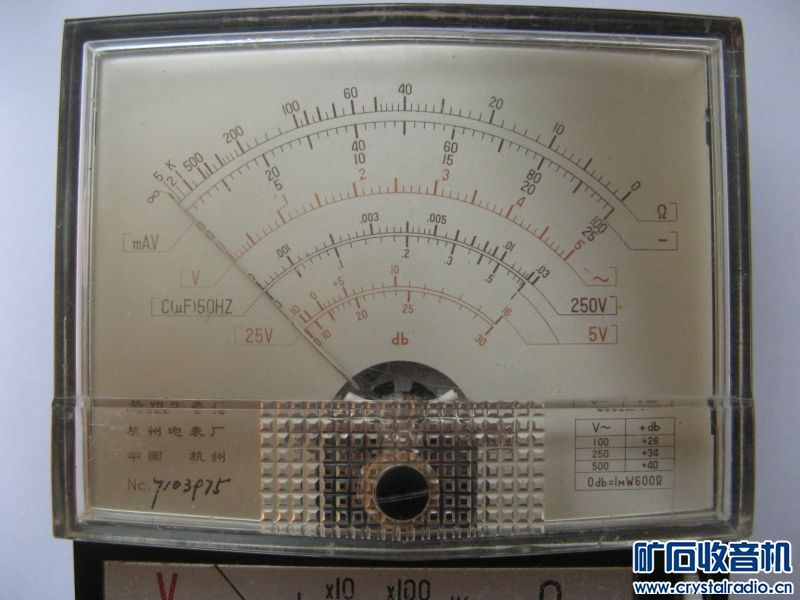

71年的U-10。读数盘拉丝氧化面板，金属光泽，阳光下，金光闪闪，尽显古董的韵味。


读数盘拉丝氧化面板，金属光泽，阳光下，金光闪闪，尽显古董的韵味。局部特写。


旁边的Hangchow就是普通面板了，对比一下。

雪地乌鸦

朕也有一块镇国之宝U10，78年的，可惜不会上图。

壹法拉

雪地乌鸦 发表于 2013-10-5 14:51
朕也有一块镇国之宝U10，78年的，可惜不会上图。

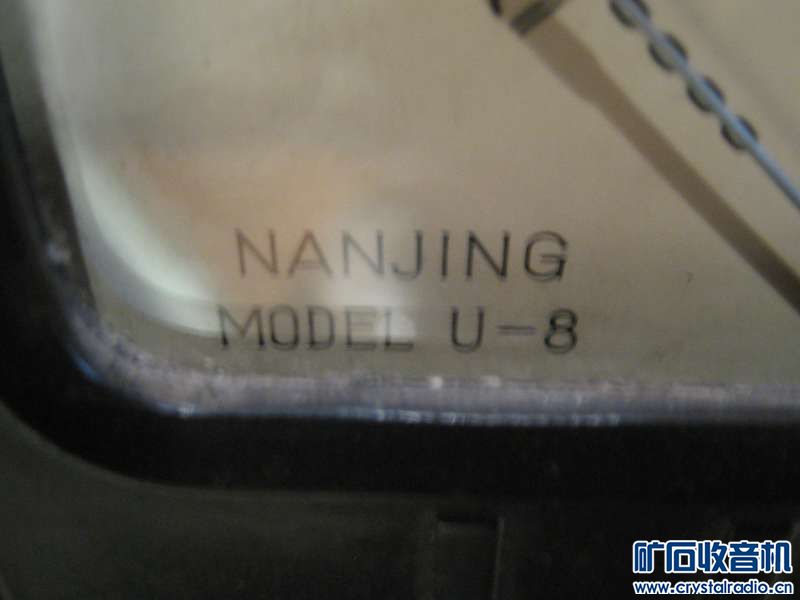

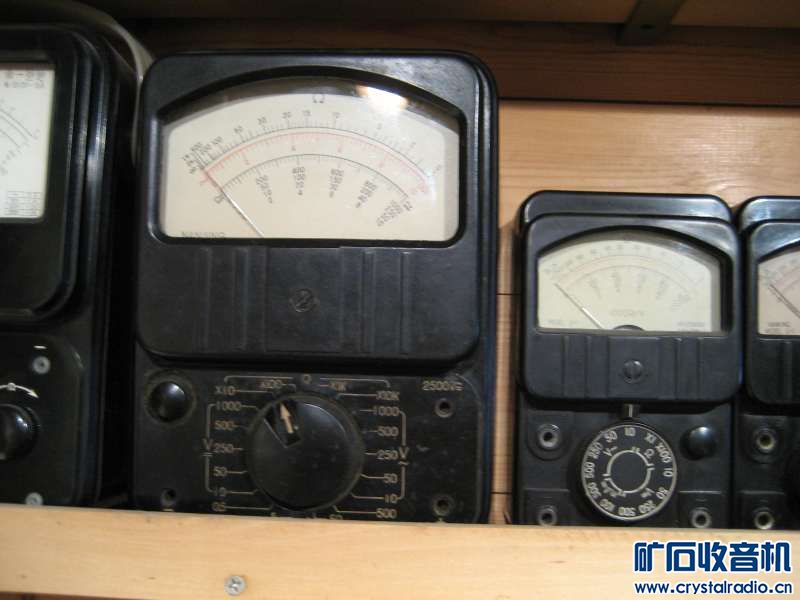

在下有一款 U-8
