胆机图、搭棚图、布局图... ...多！多！多！

QQAPPLY · 发表于 2013-5-18 00:06:15

本帖最后由 QQAPPLY 于 2013-5-18 00:26 编辑

这几年小弟收藏了不少好东西，不敢自个享用，特地拿来献给大家，如果感到好用请兄弟务必多多加分鼓励！

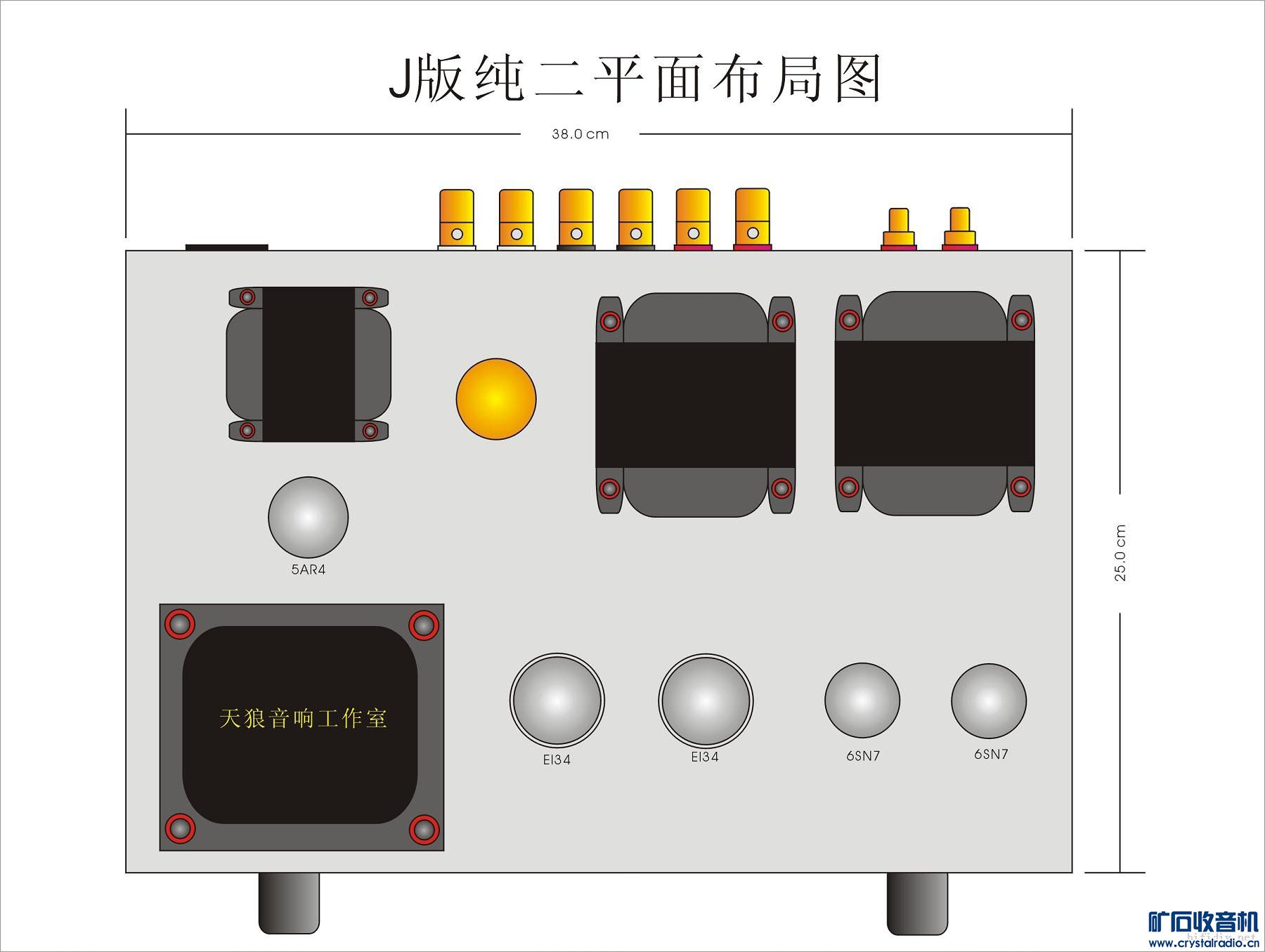

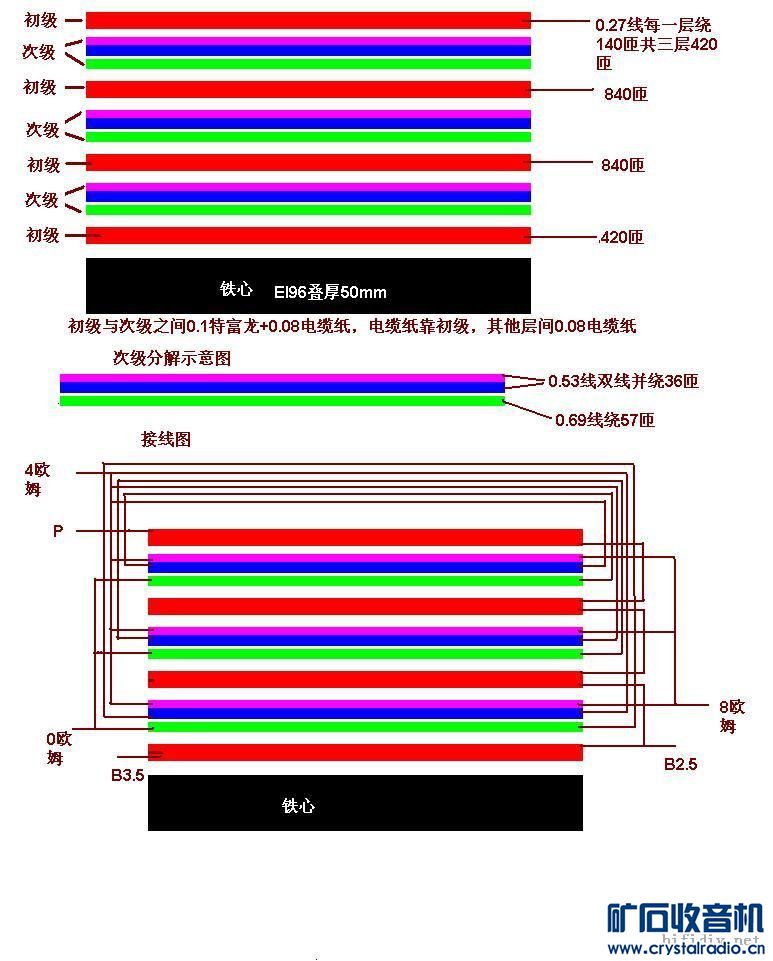

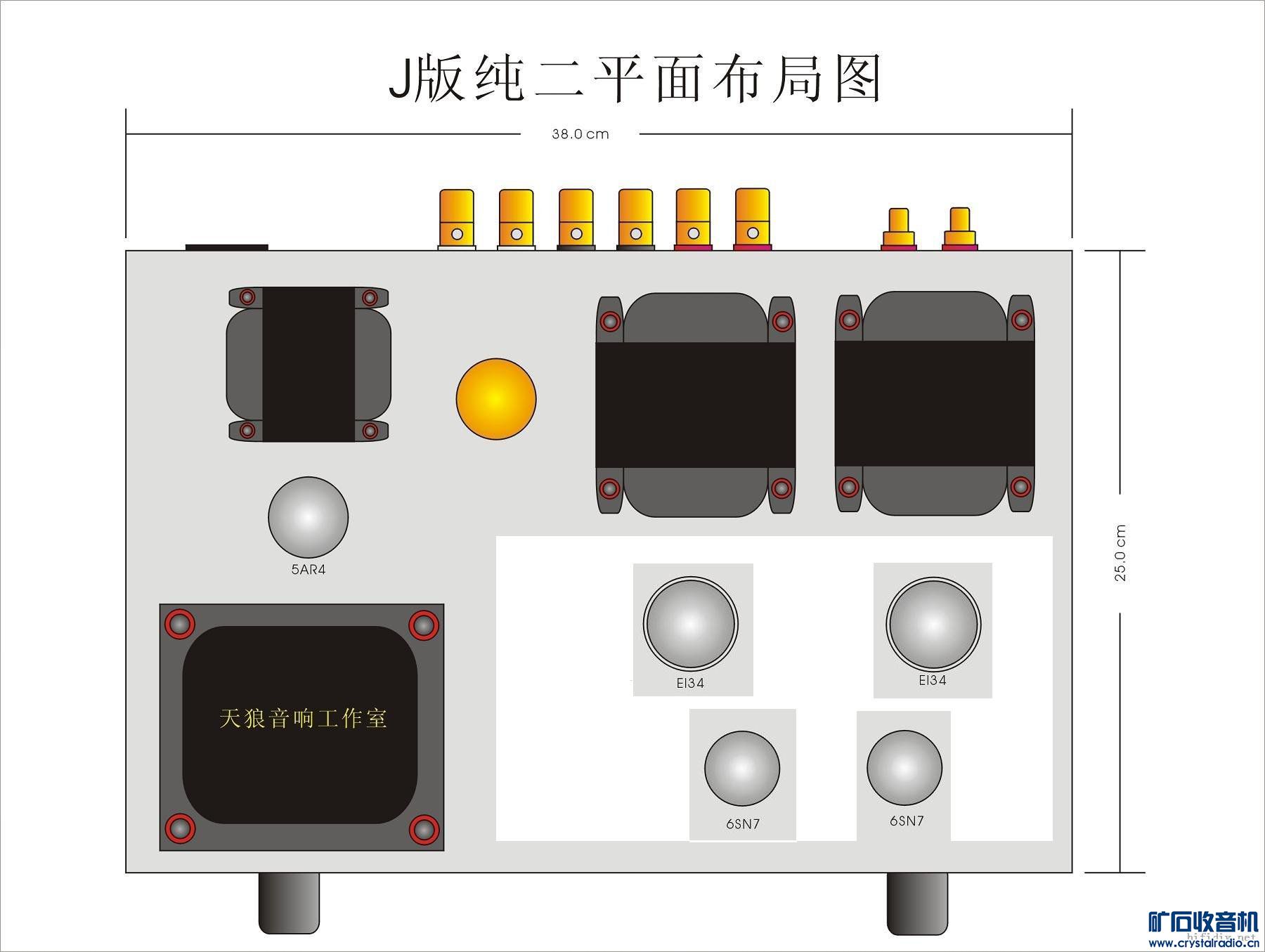

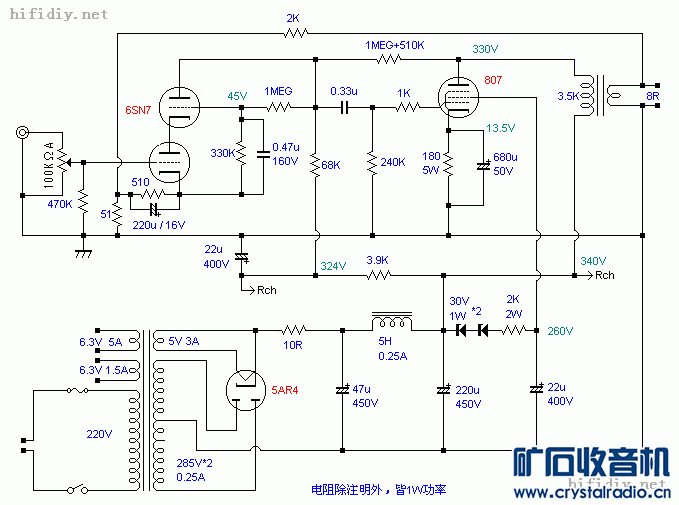

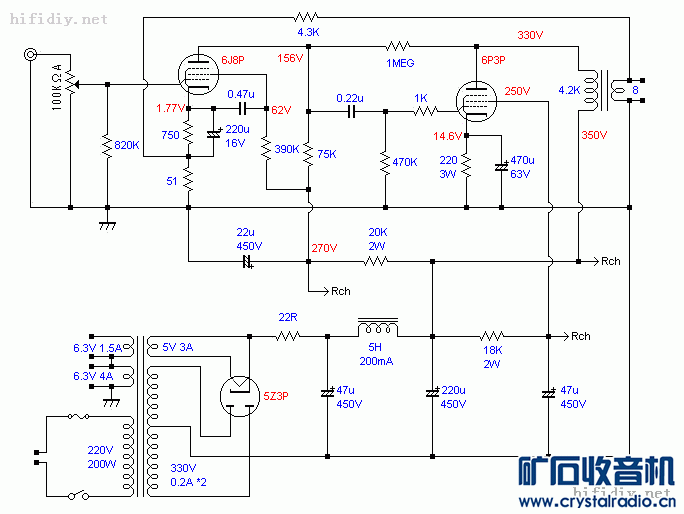

6J8-807

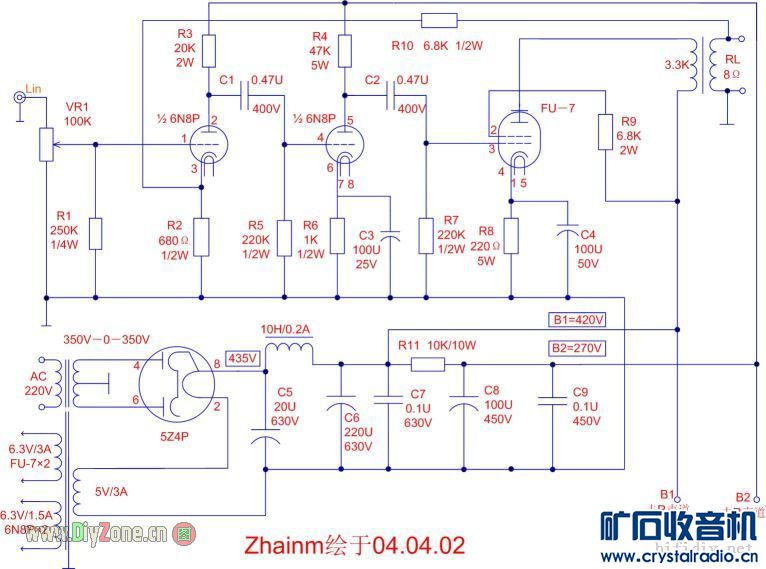

6J8-FU7

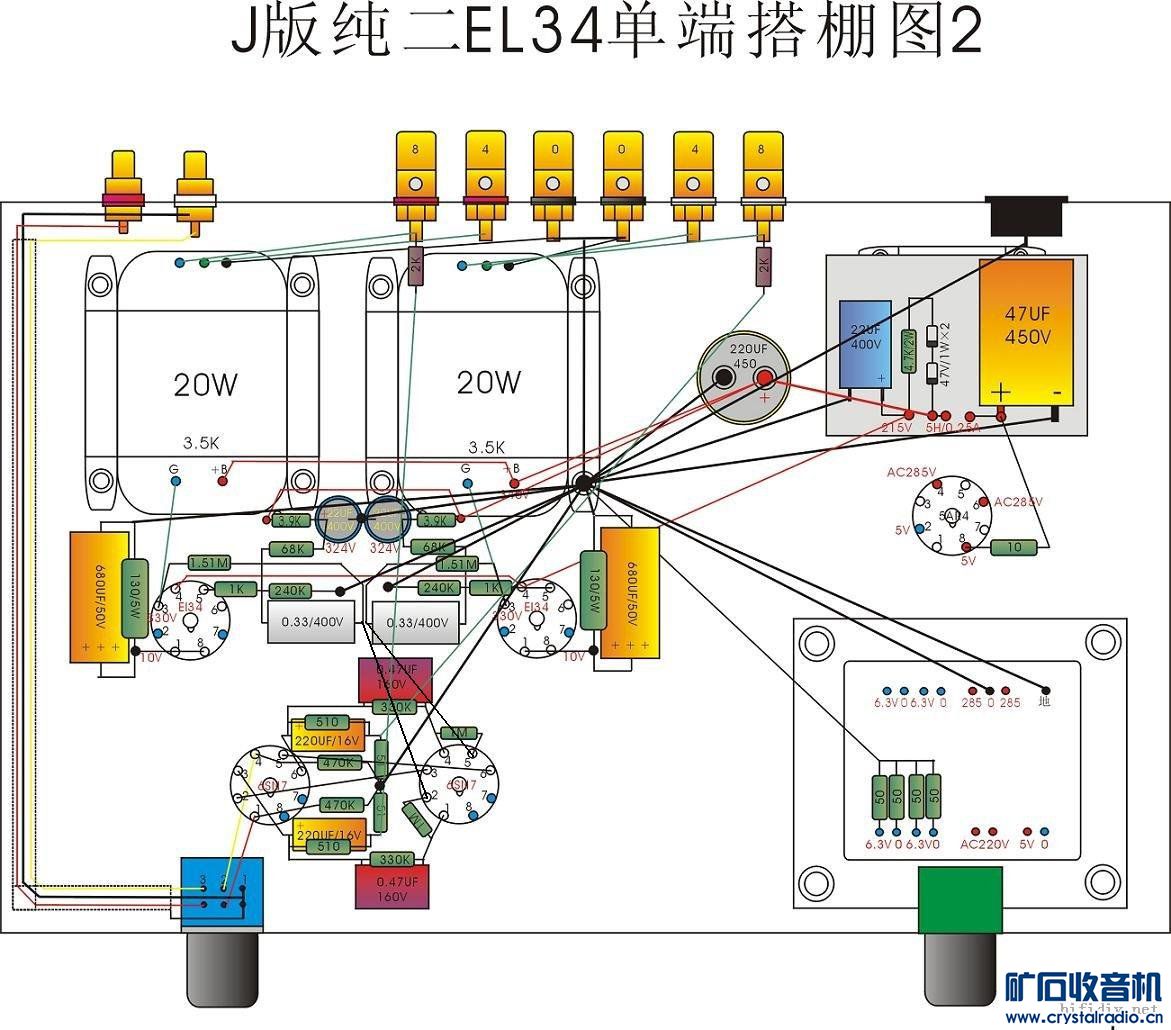

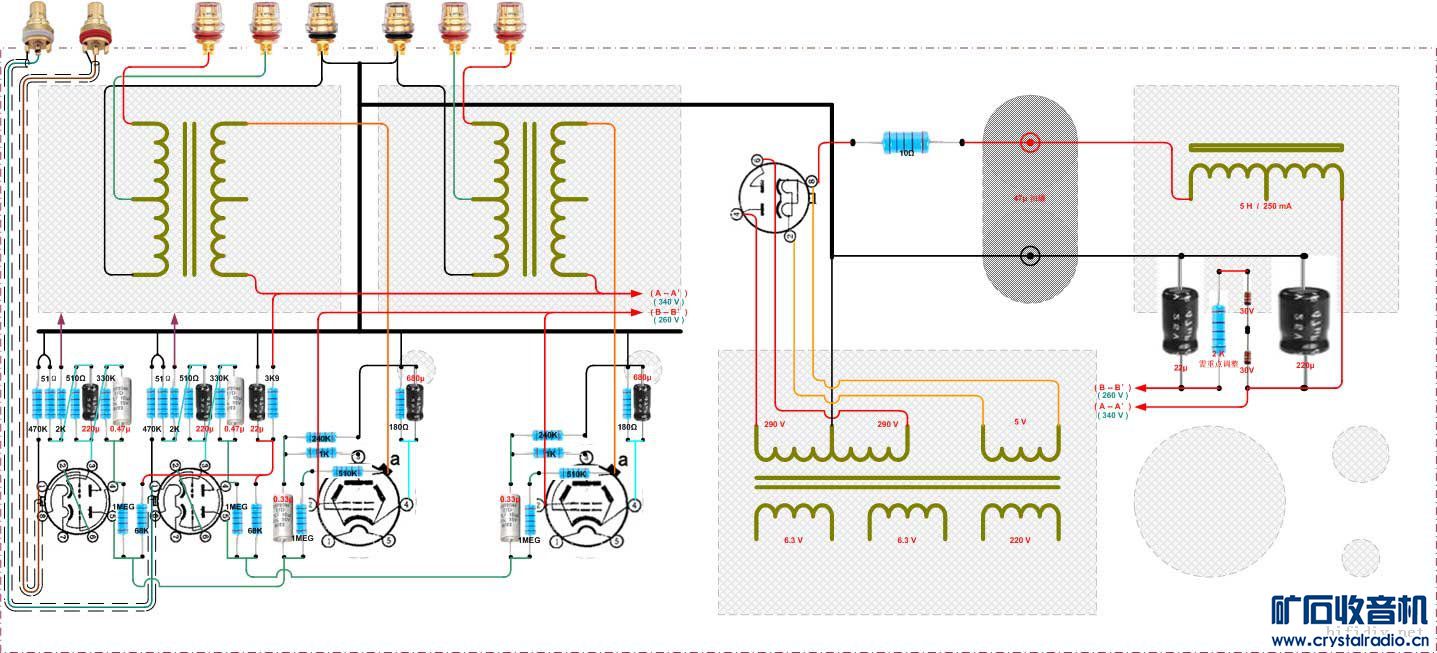

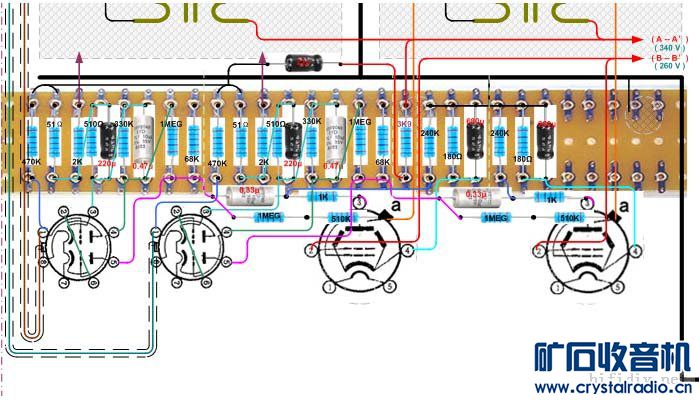

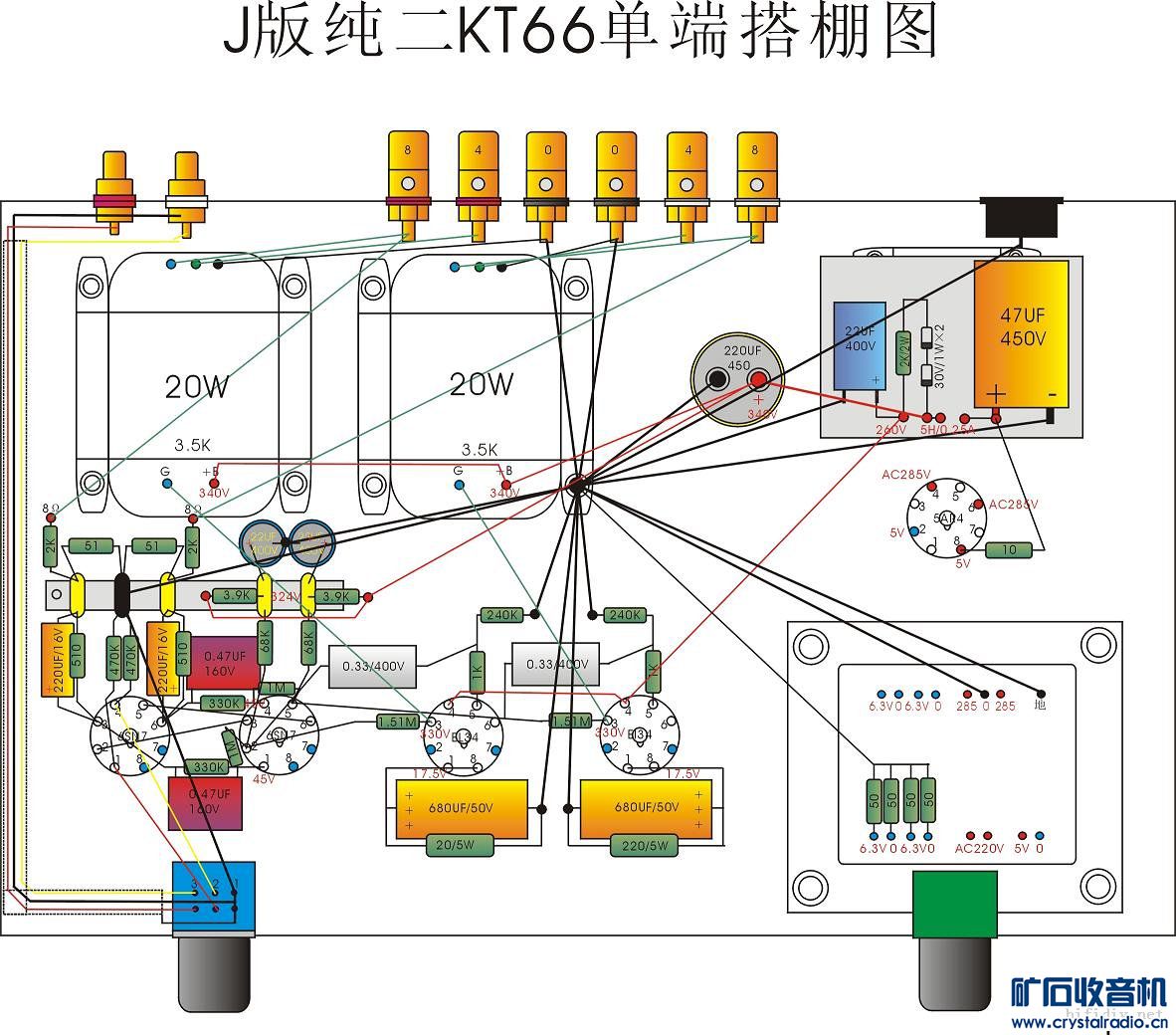

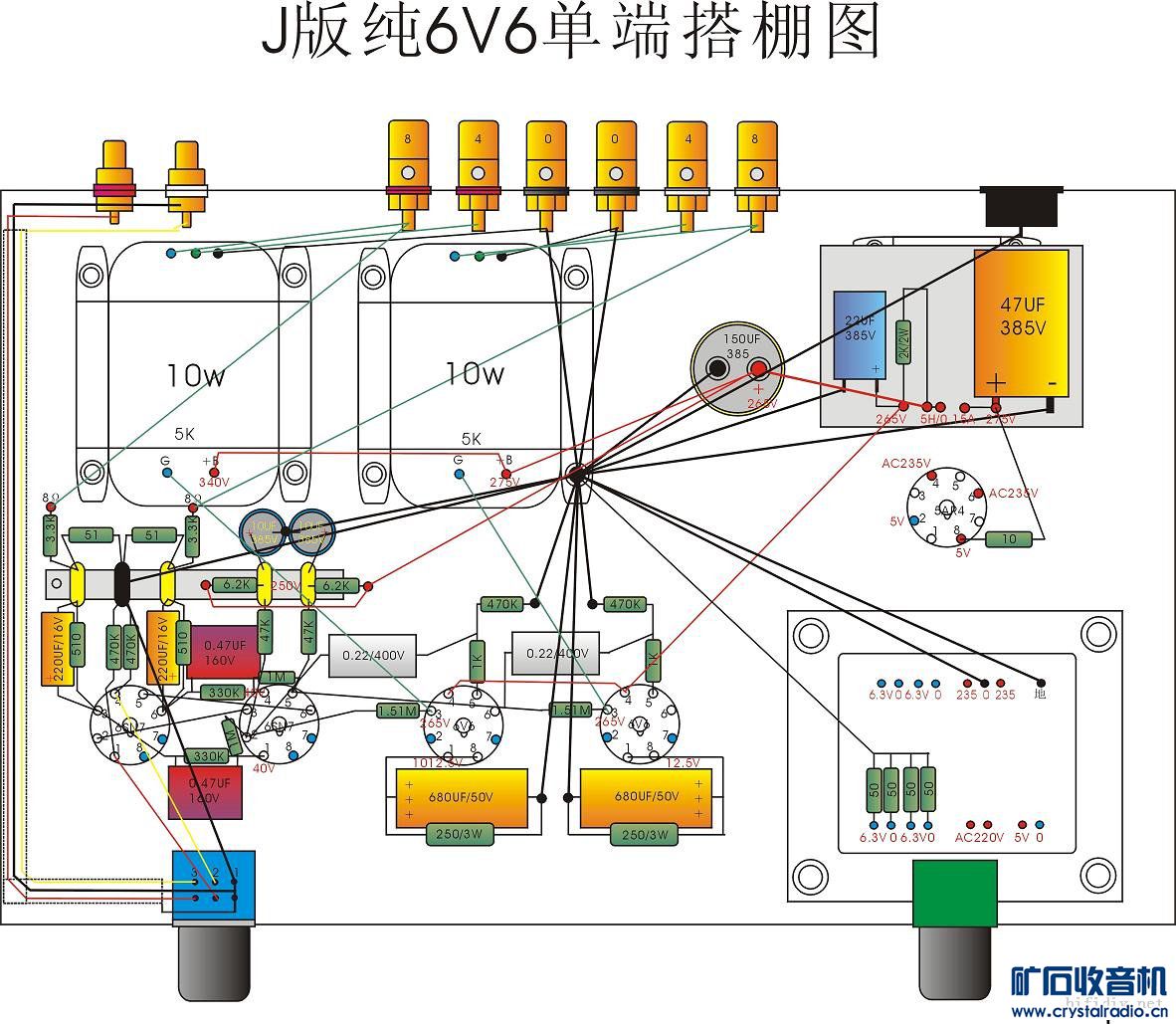

6L6搭棚图

新建 Microsoft Word 文档.doc (194.5 KB, 下载次数: 3285) [attach]

Tanzhi · 发表于 2022-7-14 17:41:30

darrell8402 发表于 2022-7-14 17:30
J版是什么意思？

隔壁论坛的一位版主

QQAPPLY · 发表于 2013-5-18 00:09:34

还有不少图，还未整理出来，有需要的朋友我再发上

一抹浅笑 · 发表于 2013-5-19 06:39:00

好图，多多发

天0涯 · 发表于 2013-5-19 06:49:53

好图学习了

冀BZHOU · 发表于 2013-5-19 08:25:14

提示: 作者被禁止或删除内容自动屏蔽

fch768 · 发表于 2013-5-19 09:57:33

自私的家伙，把推挽的都藏起来了！

d4805 · 发表于 2013-5-19 10:08:02

有心人

863863 · 发表于 2013-5-19 15:52:55

QQAPPLY 发表于 2013-5-18 00:09
还有不少图，还未整理出来，有需要的朋友我再发上

需要300BSE \211SE \845SE \EL156SE的电路图搭棚图、布局图... 谢谢！

溜达 · 发表于 2013-5-19 16:43:22

好贴！顶了........

bigham · 发表于 2013-5-19 22:42:17

有一期电子报合订本，有很多胆机图

GJP5703 · 发表于 2013-5-19 23:21:38

不错，谢谢楼主分享，期待更多好图！

城市猎人1234 · 发表于 2013-5-20 08:03:11

很好的资料，收藏了。

啸天 · 发表于 2013-5-20 10:54:16

提示: 作者被禁止或删除内容自动屏蔽

landemaomao · 发表于 2013-5-20 21:19:01

举报，天狼搭棚图被盗用

xmg · 发表于 2013-5-20 21:25:39

收藏了谢谢楼主
