我桥我秀，秀出你的电桥来！（大量图片，手机党慎入！！）

bobjams

许老师的LCR很多人已经制作成功，在调试和使用中遇到了不少问题也发现了很多不同的应用，请大家把自己的电桥秀出来，测量各种不同的东西，看看会有什么以前没发现的东西。

下面就是我的电桥和我的一些测试。电阻的测试就不说了，精度很高。电容的测量就有些不同，另外还可以用电桥测电池内阻，虽然不一定非常精确，但是已经可以判断电池的好坏了。

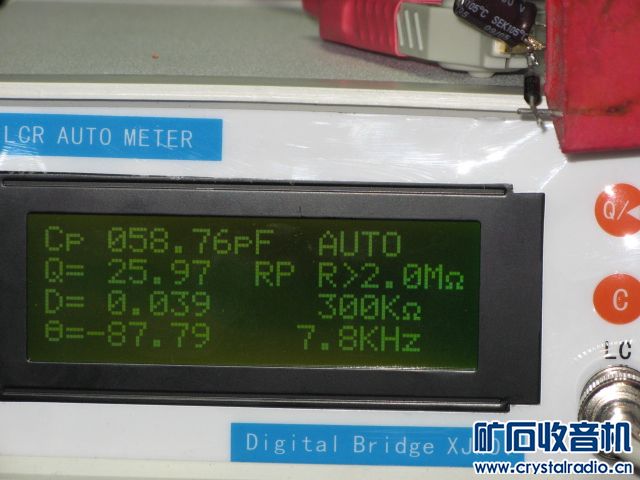

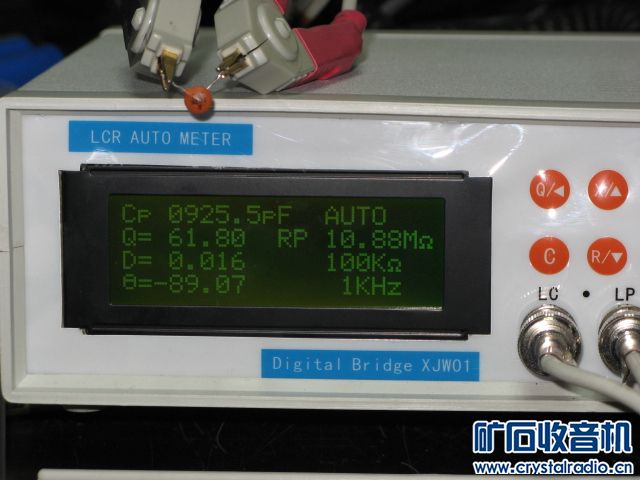

先看看高频瓷片电容，20P的，测量时q值会跳动，多数是999，有时会跳到几百，如图。

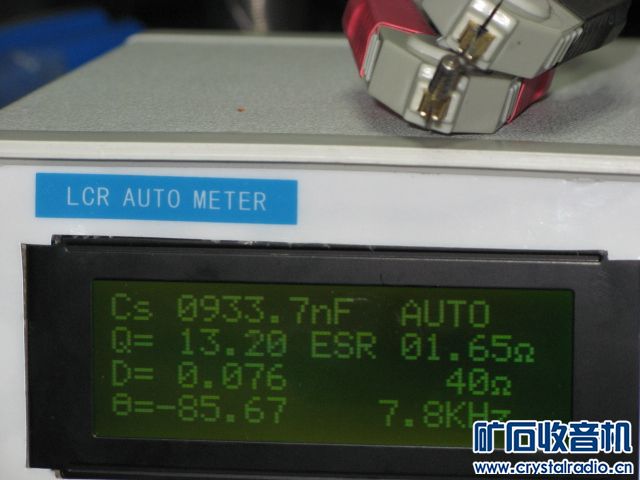

下面是低频瓷片，1000p


显示器高压板上的薄膜电容，很多明基显示器黑屏或者闪一下就灭的毛病是因为这个电容ESR变大引起的，电容本身外观正常，但是烧C5707。


下面是一个高精度电容，误差0.5%，可以看到性能很好。


下面是一个显示器行逆程电容


这是一个号称高级音响用耦合电容，可以看到性能并不好，不知道什么材料的。


这是一个微调电容，原先是5/30的，我拆掉了两片动片，剩下一片动片后的容量范围是2/10

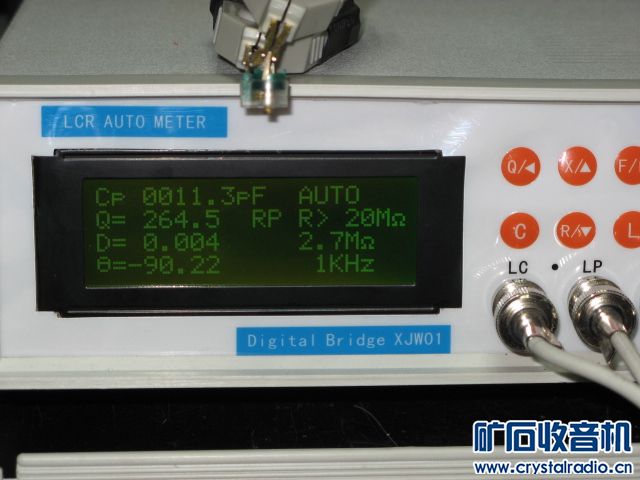

一个瓷基微调电容，范围2/22



钽电容，ESR很小

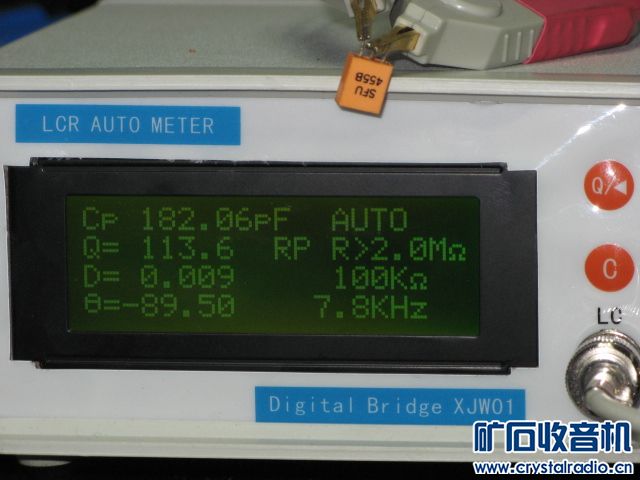

三端陶瓷滤波器

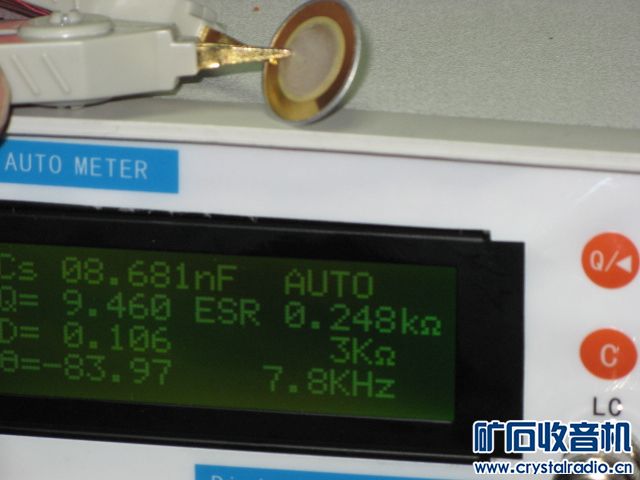

压电陶瓷片，测试时会发声音


下面是电感类

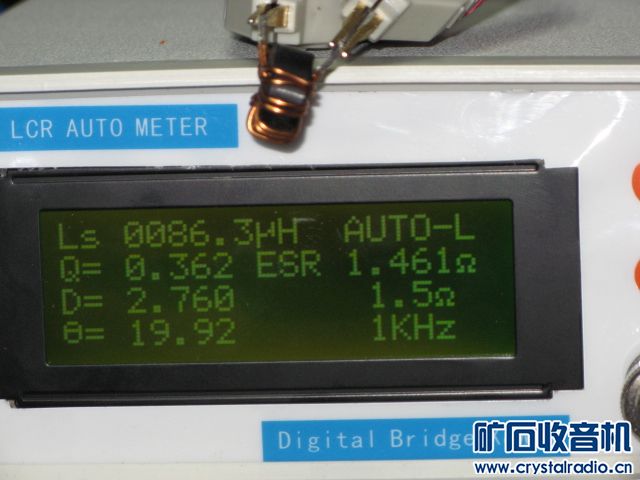

先看一个磁环共模滤波器的电感


这是我用小磁罐绕的电感，磁罐在网上买了好多


拿掉一半以后

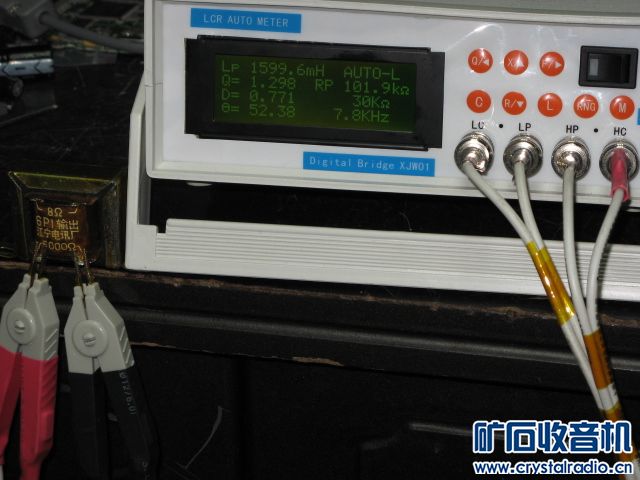

一个6P1输出牛的初级电感


一个8W日光灯镇流器的电感，可以看到用这个来做胆机的扼流圈简直是完美

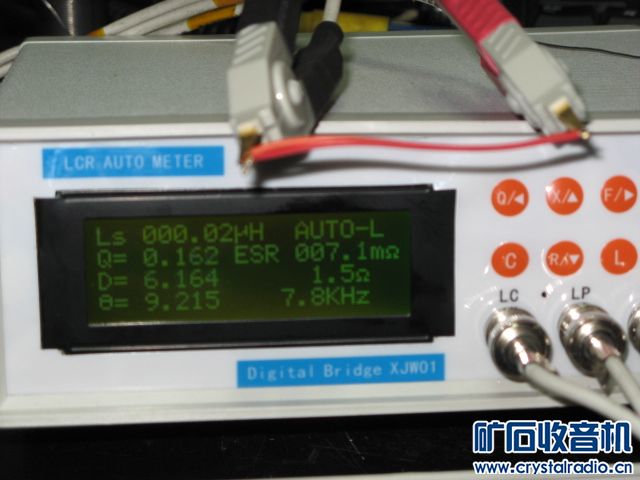

一截导线，这个电感在0附近跳动，可忽略

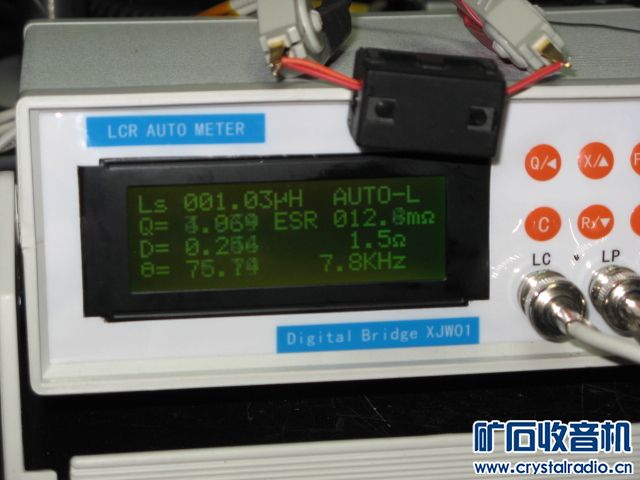

用一个VGA线上面的磁环套上后，电感量1uH

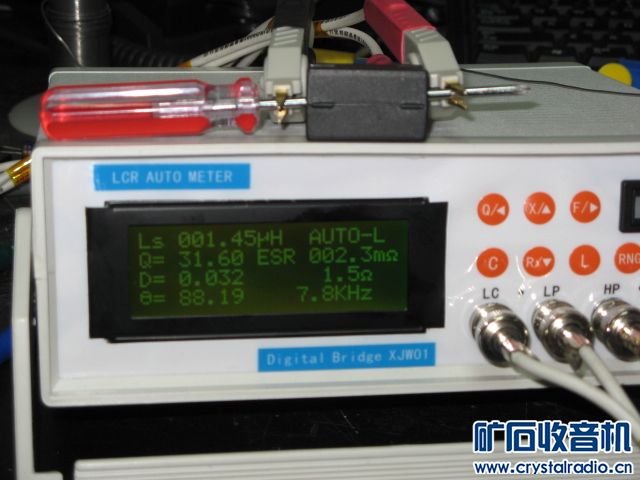

这是一个螺丝刀，用穿过磁环后成了1uH的穿心电感


一截弹簧的电感

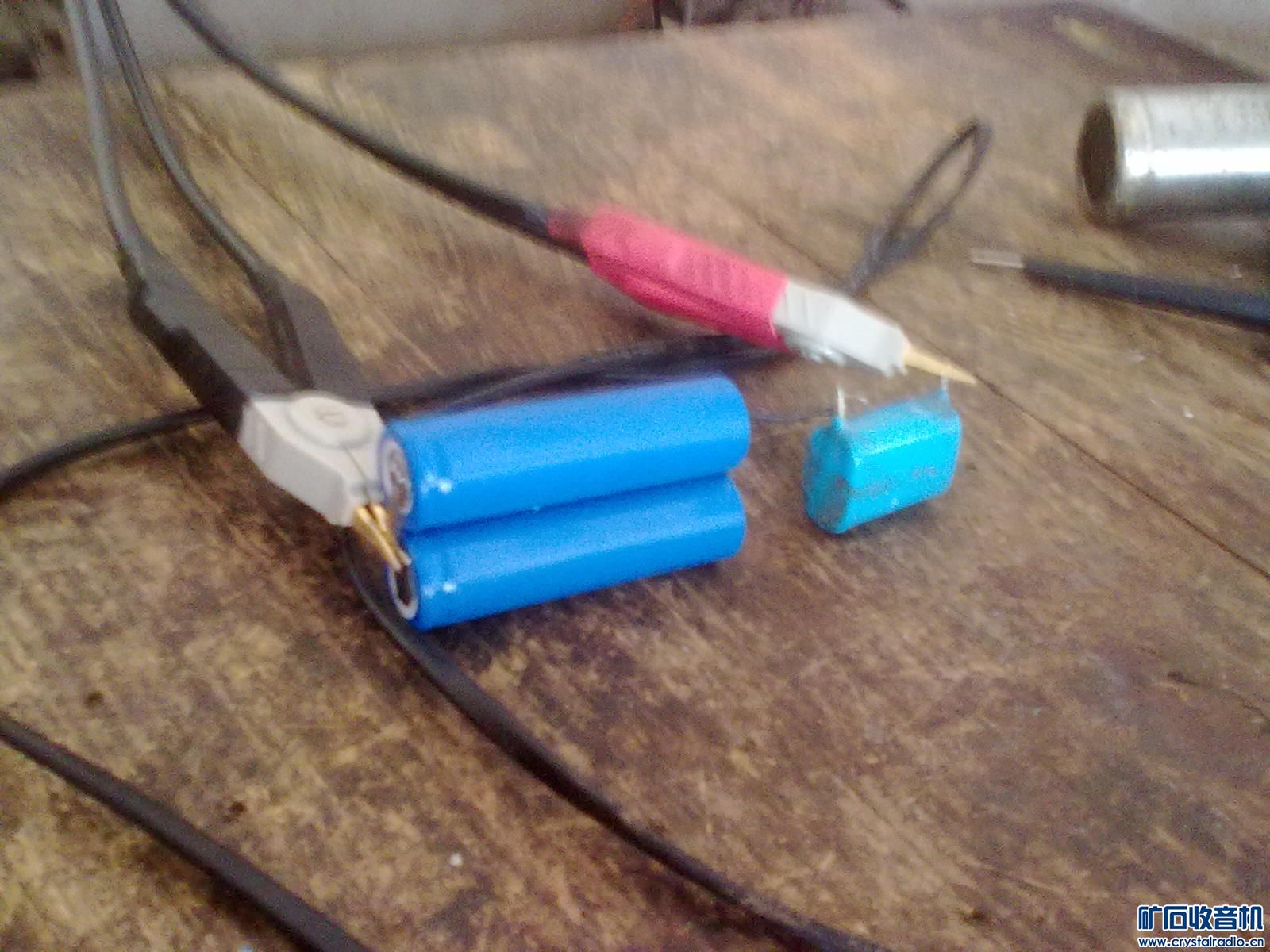

下面是测试电池内阻的，测试方法是串接一个1.5uF CBB电容，用R档测量

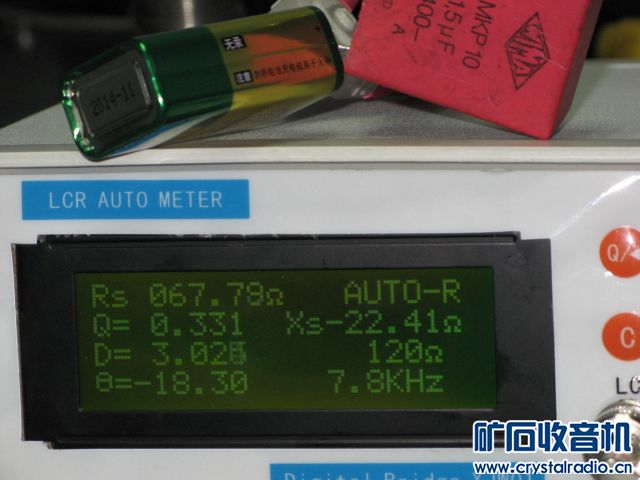

9V叠层电池，这个电池已经没电了，内阻67欧

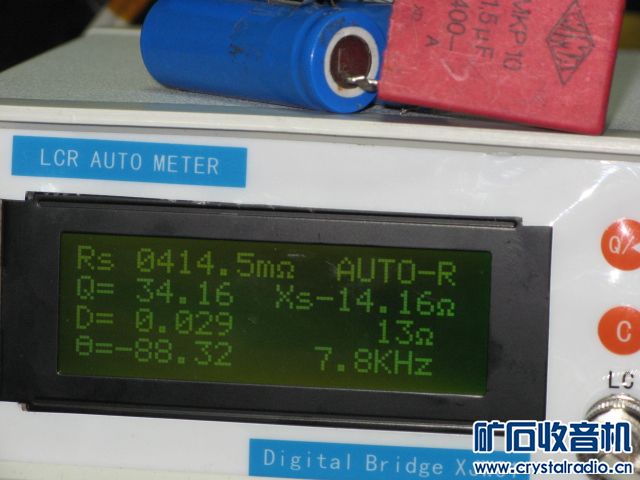

这是新的，内阻10欧


这是在本坛买的读书郎电池，可以看到内阻是比较小的，70豪欧，应该是新电池吧


对比一下从笔记本里拆出来的18650，我现在放在移动电源里用的


相机里拆出来的，这个电池仍然有容量，但是内阻太大已经不能用了


机器i拆出来的镍氢电池，这个电池容量很大（3000mAH），内阻比较小



这个可以说是二极管的结电容吗？


蓝色发光管


另一个二极管

zy19860818

有套件没有啊，看着眼馋死了～～～

天地和一

希望出套件,便宜些,让矿坛的朋友每人一套

dsqzp

个人觉得还是做成手持的更方便些。

啊七哥

测电池内阻真实用，好好学习一下！

bobjams

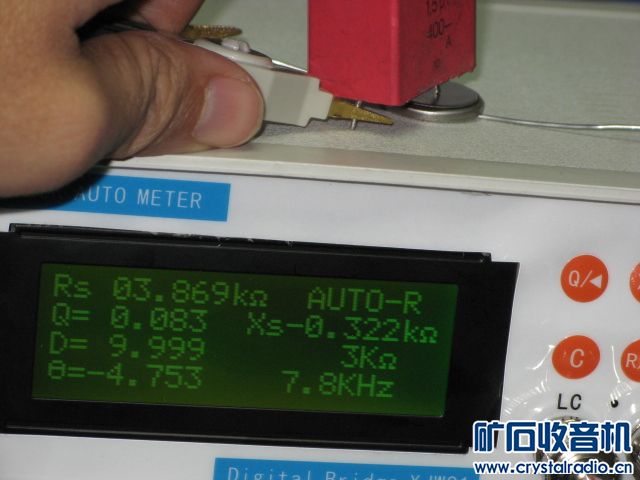

后面有两个测2032电池的，这两个电池电压都在3V以上，但是有一个已经不能用了。通过测内阻就可以很清楚地看到不能用的那一个内阻已经接近4K。
