惠威M200电路图共享

an501026 · 发表于 2013-3-26 08:09:59

家有一台惠威M200有源音箱，为维修方便，收集了它的电路图，提供给坛友，或许你也用得上：

电源图：

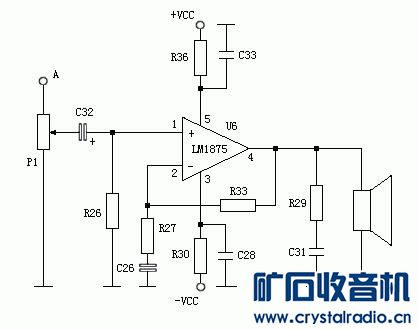

功放（一个声道）：

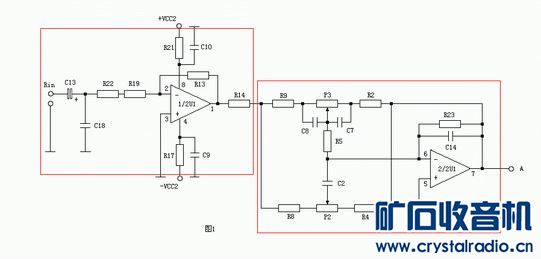

前置（一个声道）：

元件参数列表：

整机参数列表：
