3DJ6F参考输出特性曲线

高数59 · 发表于 2012-11-23 12:38:35

做微电流（nA / pA级）检测时要用到JFET顺手测的曲线。左图是Uds V.S. Id。右图是Ugs V.S. Id曲线。这种老家伙的特性曲线难找，我当时开两台电源，三个表测的。带原始数据，希望对大家有用。

deepimpact · 发表于 2012-11-23 13:28:22

这种老式的国产场管用耒怀旧更合适，和美日的结型管比起耒性能差太多了！

高数59 · 发表于 2012-11-23 13:34:48

deepimpact 发表于 2012-11-23 13:28
这种老式的国产场管用耒怀旧更合适，和美日的结型管比起耒性能差太多了！

顺手测来玩的，我现在设计的皮纳安表前级用J310做的。昨晚我考完试，把原来的图纸草草计算了一下前级的参数，插面包板试了一下，能测到5纳安的电流。

e3po · 发表于 2012-11-23 14:25:52

这是个体力活，多谢分享！

deepimpact · 发表于 2012-11-23 20:13:45

高数59 发表于 2012-11-23 13:34
顺手测来玩的，我现在设计的皮纳安表前级用J310做的。昨晚我考完试，把原来的图纸草草计算了一下前级的参 ...

高数59，呵呵，当年我高数还补考

MLD · 发表于 2012-11-23 21:19:37

贴个图支持下

资料：

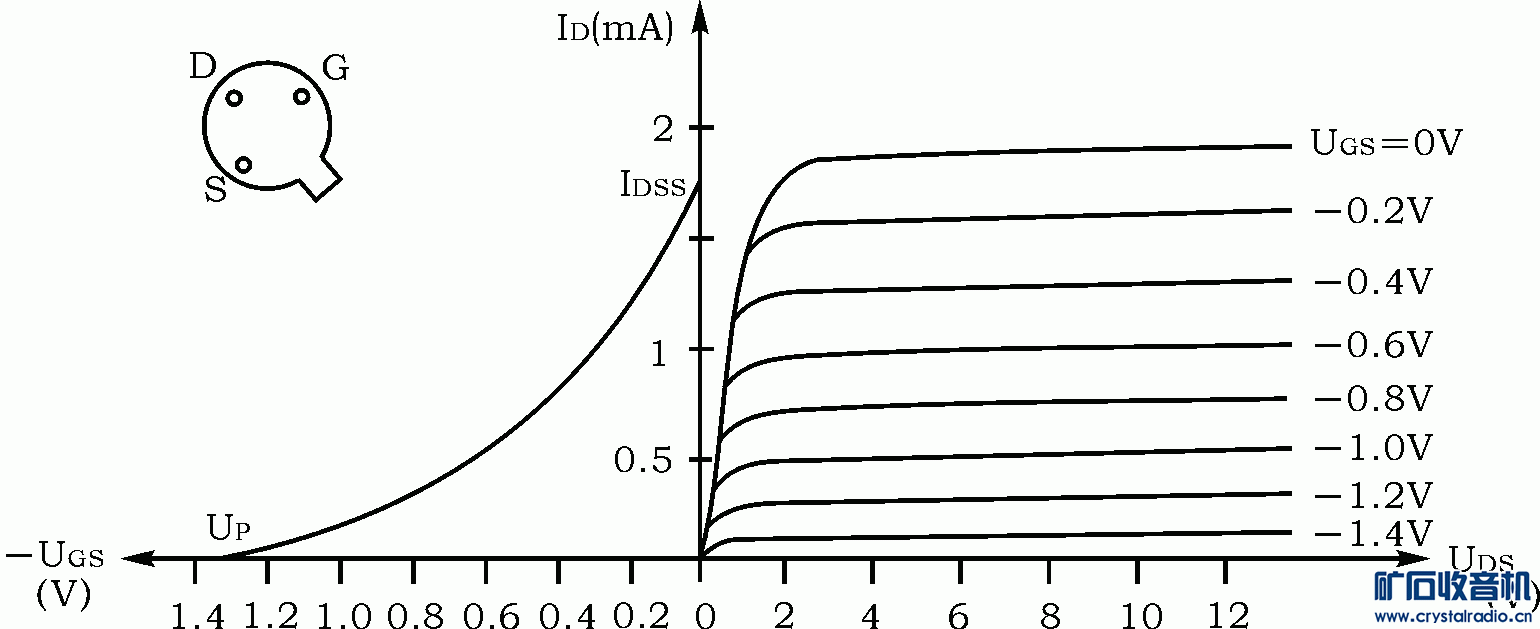

图3－1 3DJ6F的输出特性和转移特性曲线.gif

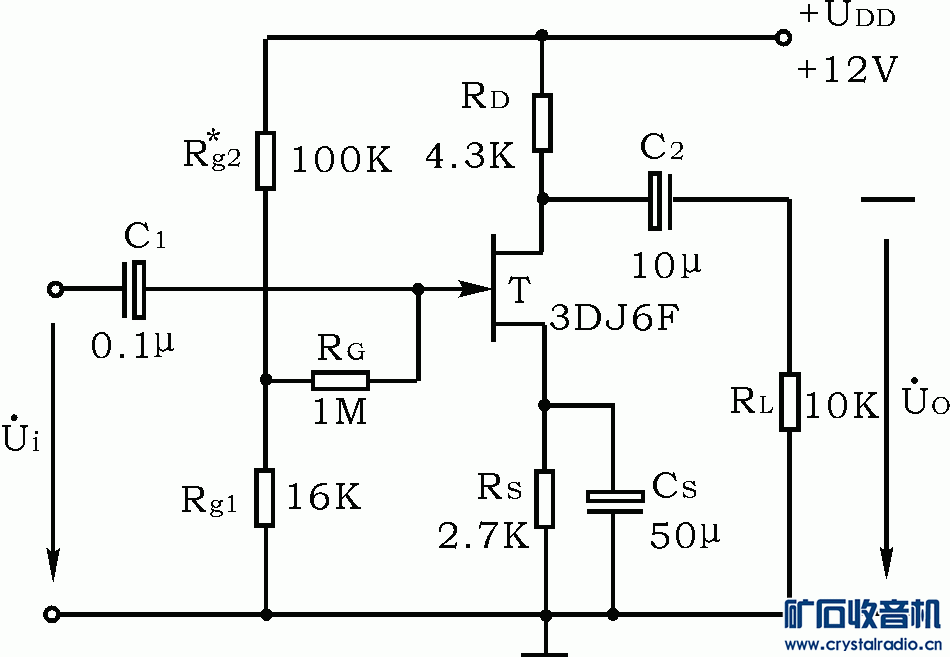

应用：

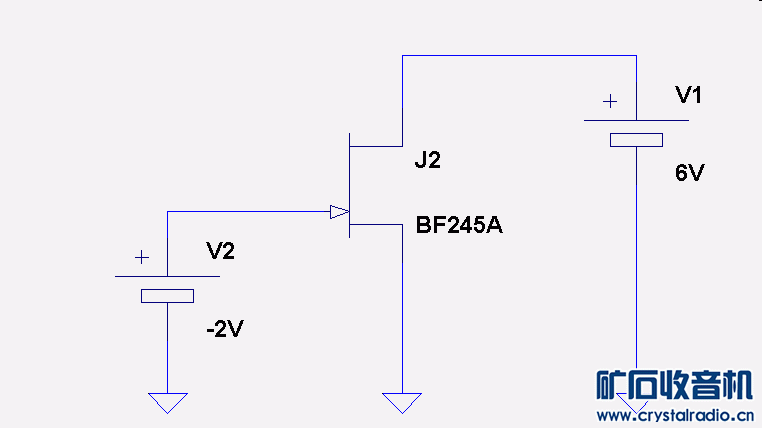

仿真：

HQPOS · 发表于 2012-11-23 21:24:22

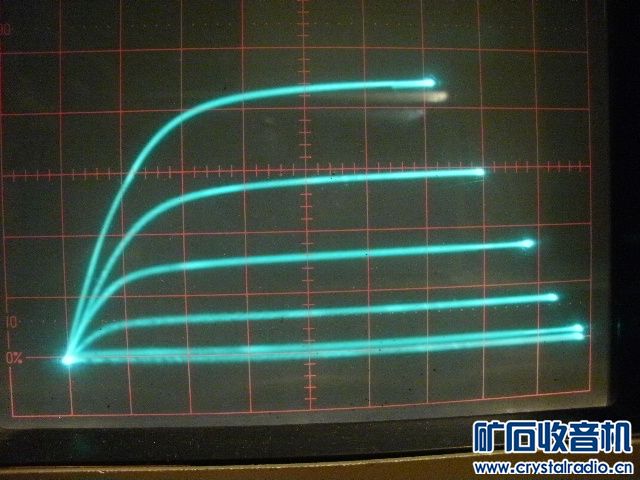

用新做好的图示仪测了一个3DJ7G，跨导比3DJ6要大一些。
X轴：每格1V；
Y轴：每格2.5mA；
G极阶梯电压：每级0.5V，最顶上一条是0V，依次下来是－0.5V，－1.0V，－1.5V，－2.0V，－2.5V。
