难忘的黄河741系列（电路图和印刷电路板图）

feiji

    郑州无线电厂生产的黄河741系列收音机在上世纪80~90年代的电子爱好者心中应该占有一块特殊的位置吧。那时没有网购，通过报纸杂志刊登广告，并提供产品邮购服务成为当时许多厂商“电子商务”的唯一选择。黄河741收音机套件电路成熟、使用140mm长磁棒和3节一号电池、声音宏亮又耐用、灵敏度也不错，因此成为很多无线电爱好者初学实践的好材料。

   我读初中时邮购了一套黄河741。由于没有前辈可以给予指导，自己琢磨了好久才安装成功（此时已读高中）。这是我弄响的第一部超外差收音机。黄河741收音机的套件现在还有生产呢，应该是目前销售的唯一的全锗管收音机套件了吧，而且还出现了全硅管版的黄河741。现在的741套件所用印刷电路板都是大板，实际上应该是黄河741A（或B）或者714电路。图片见下：

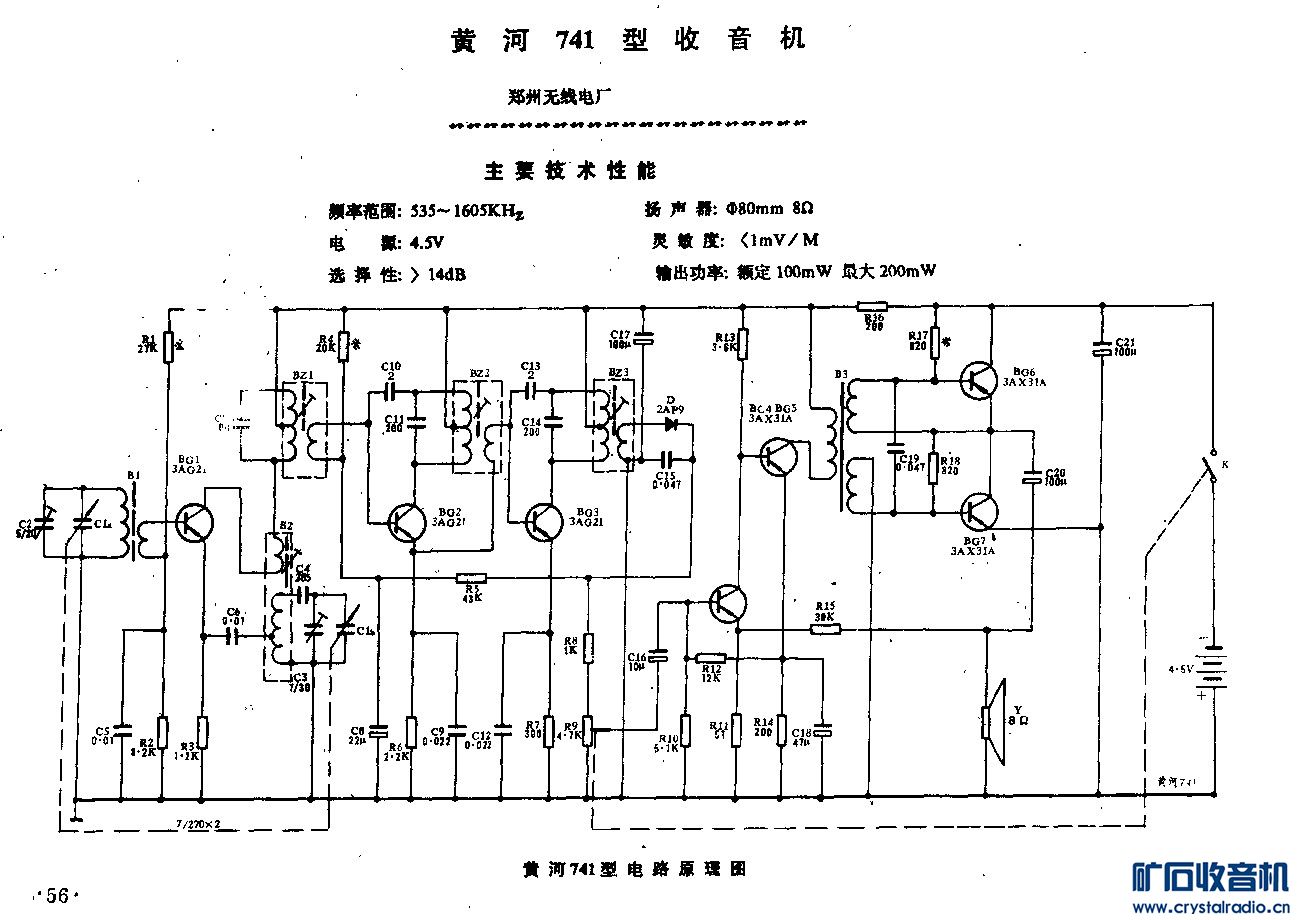

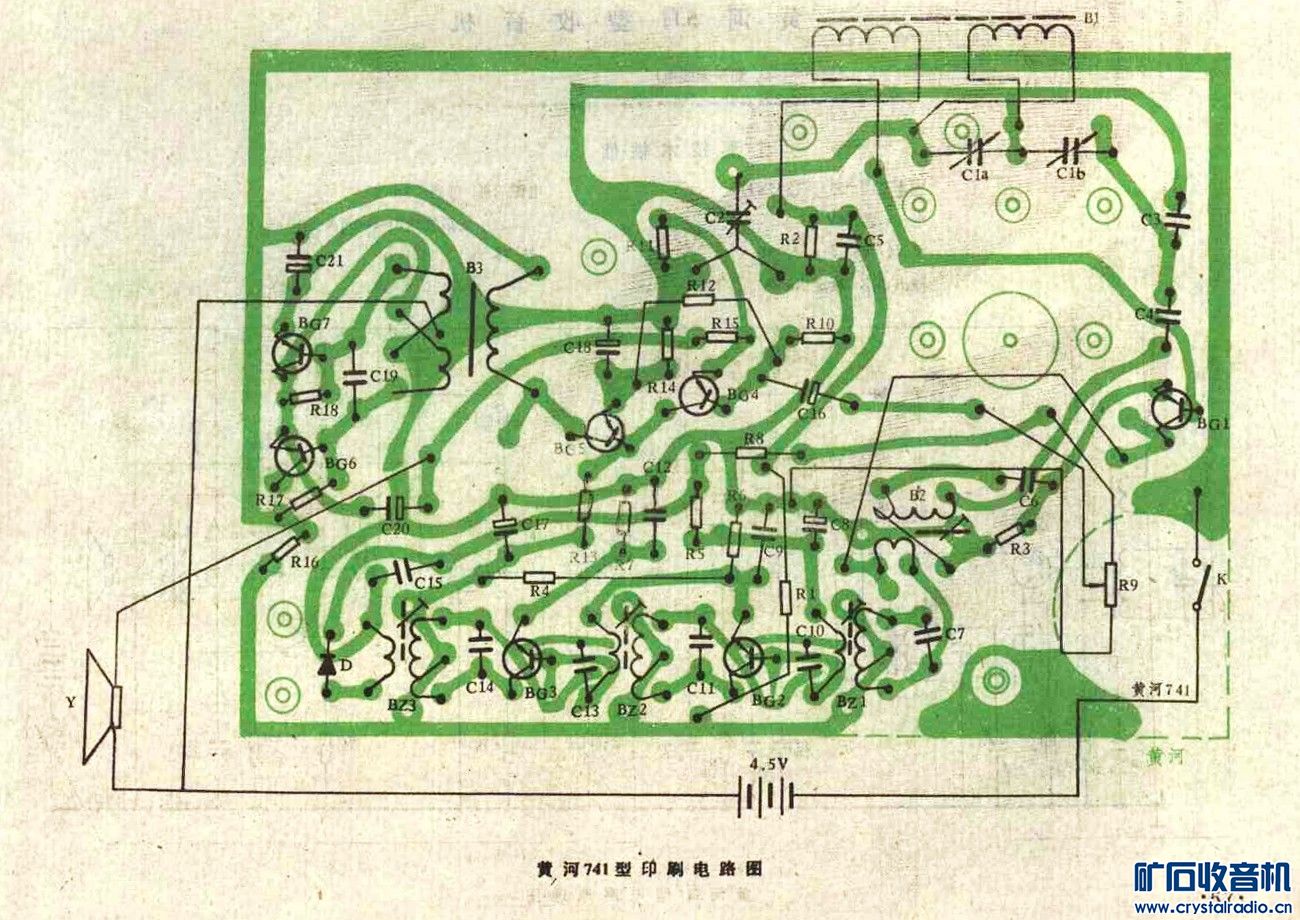

黄河741

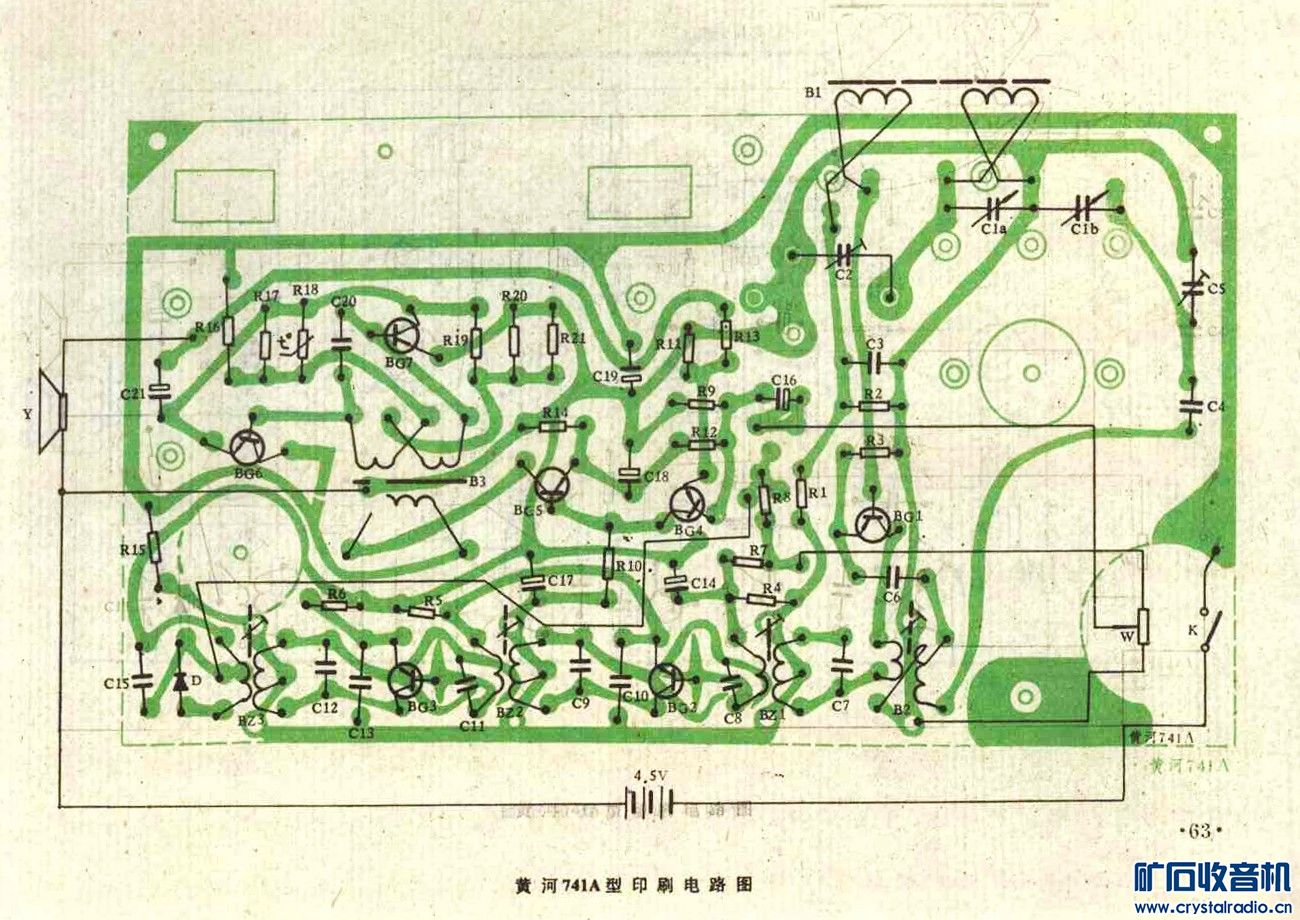

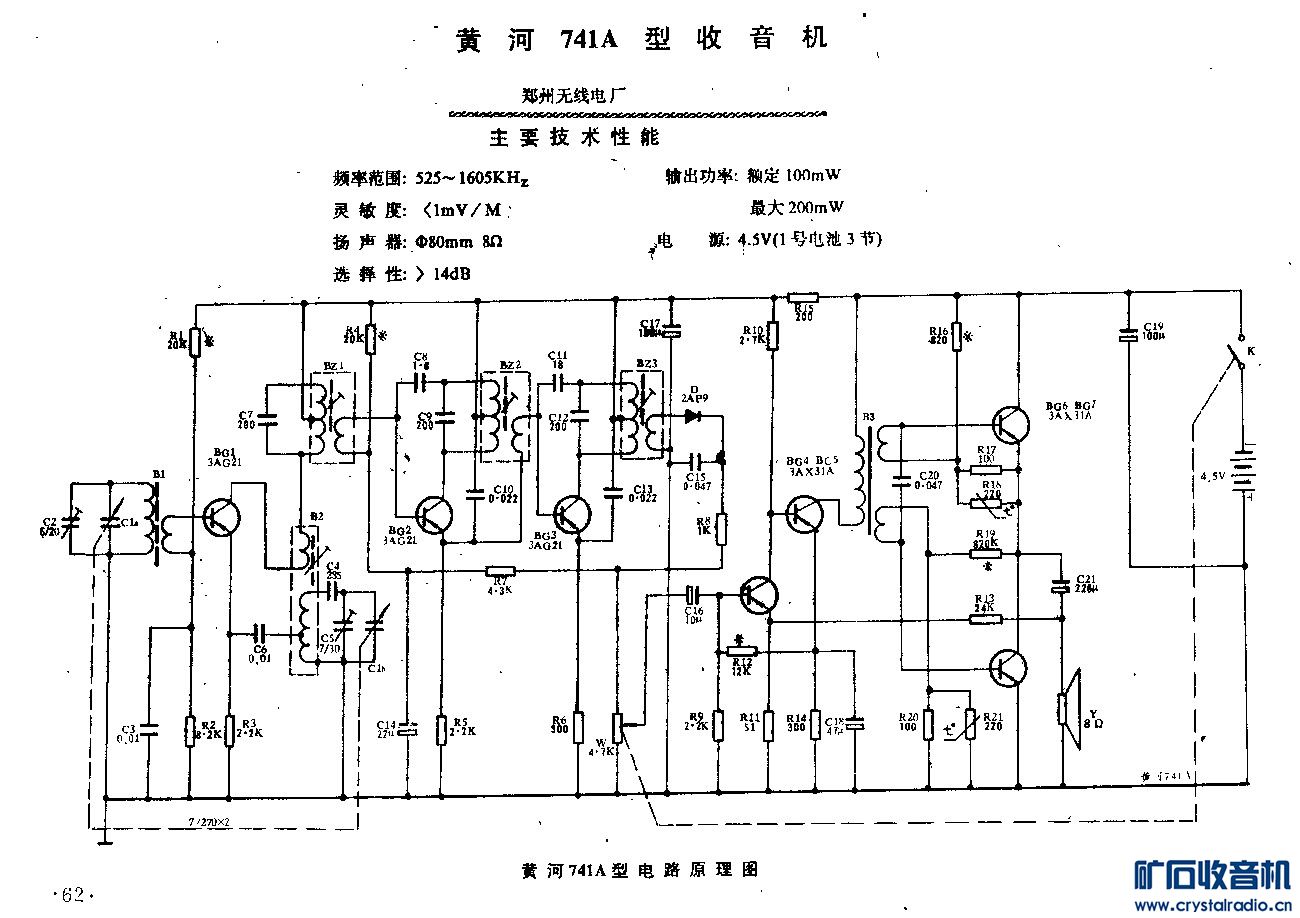

黄河741A

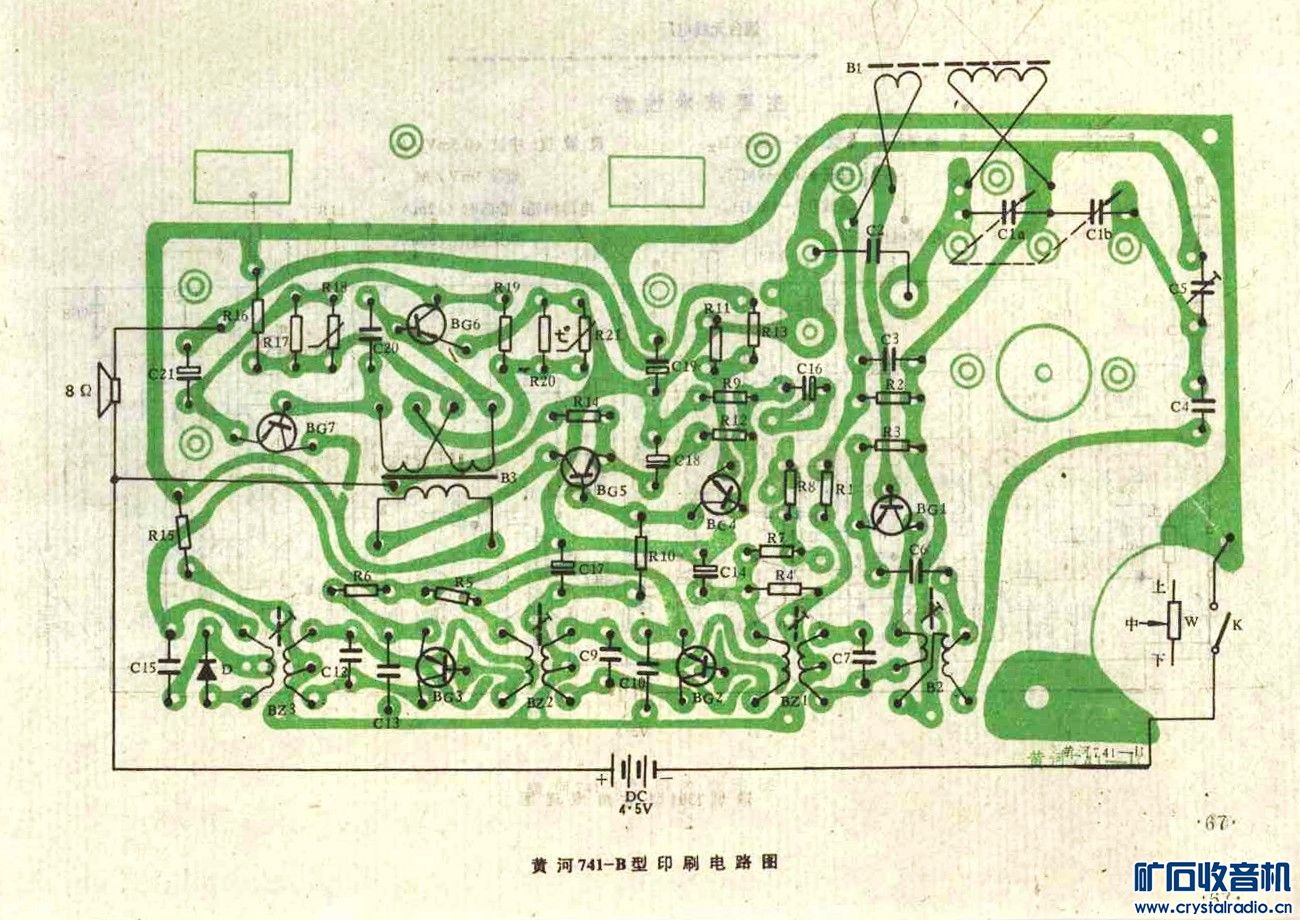

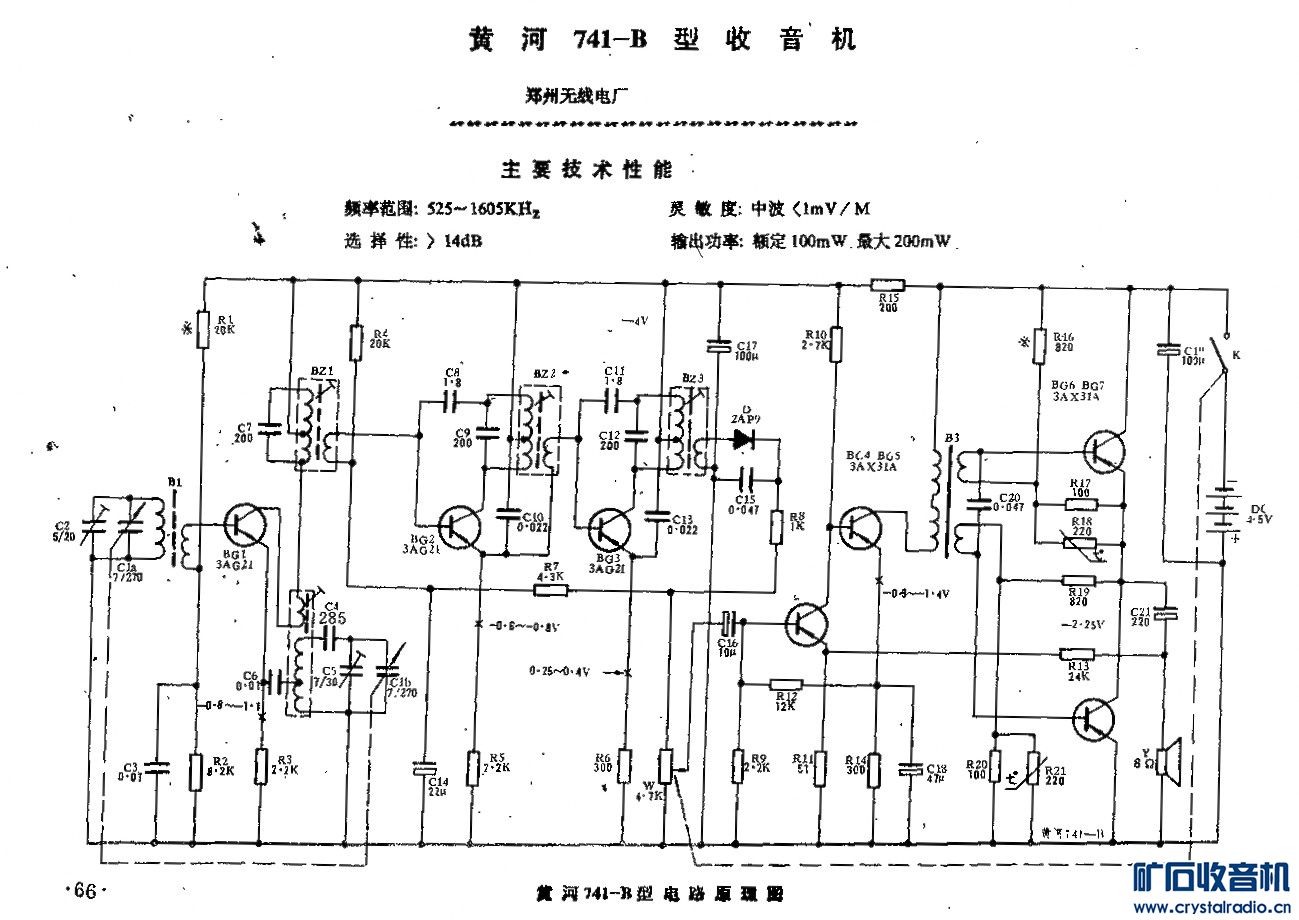

黄河741B

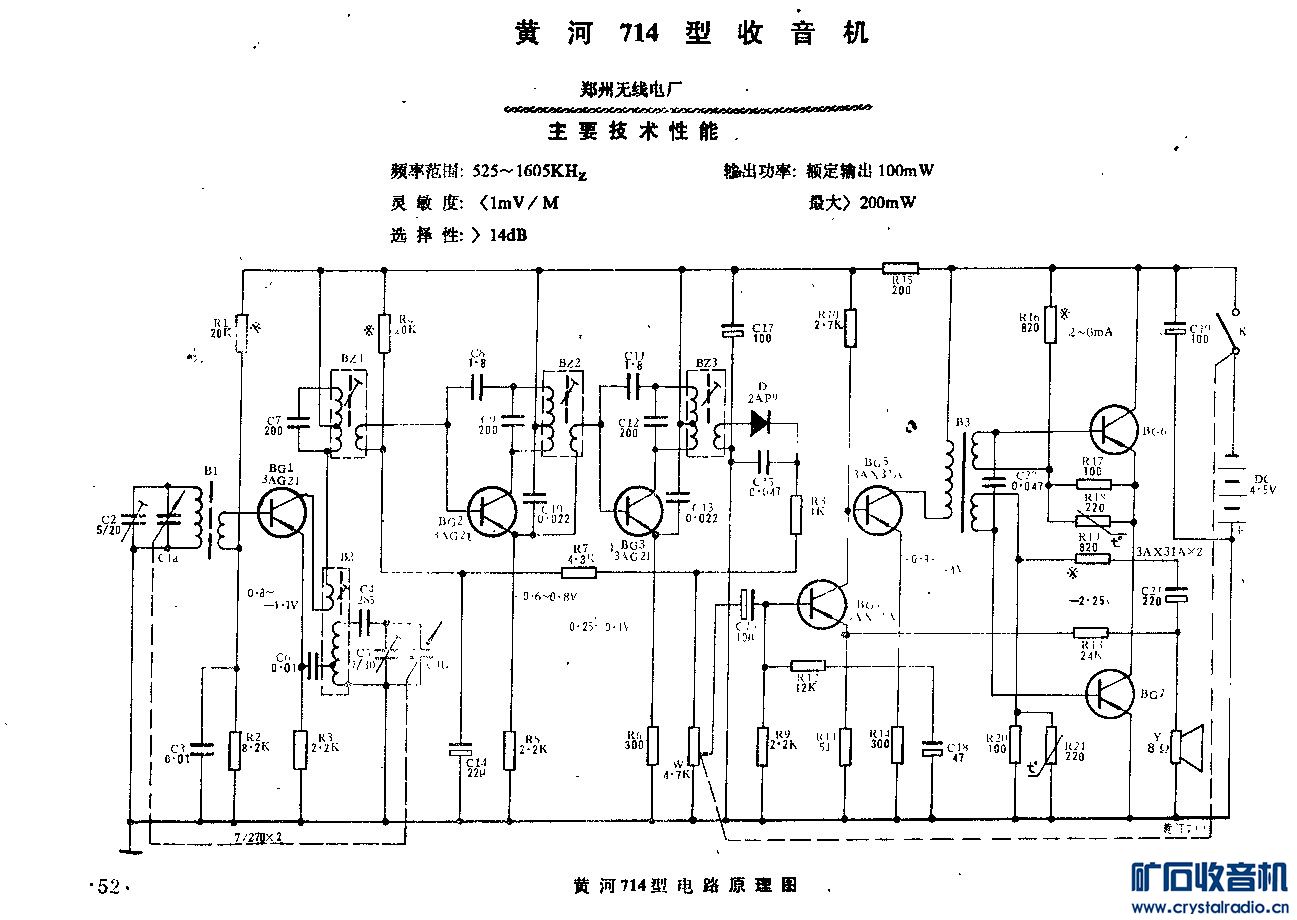

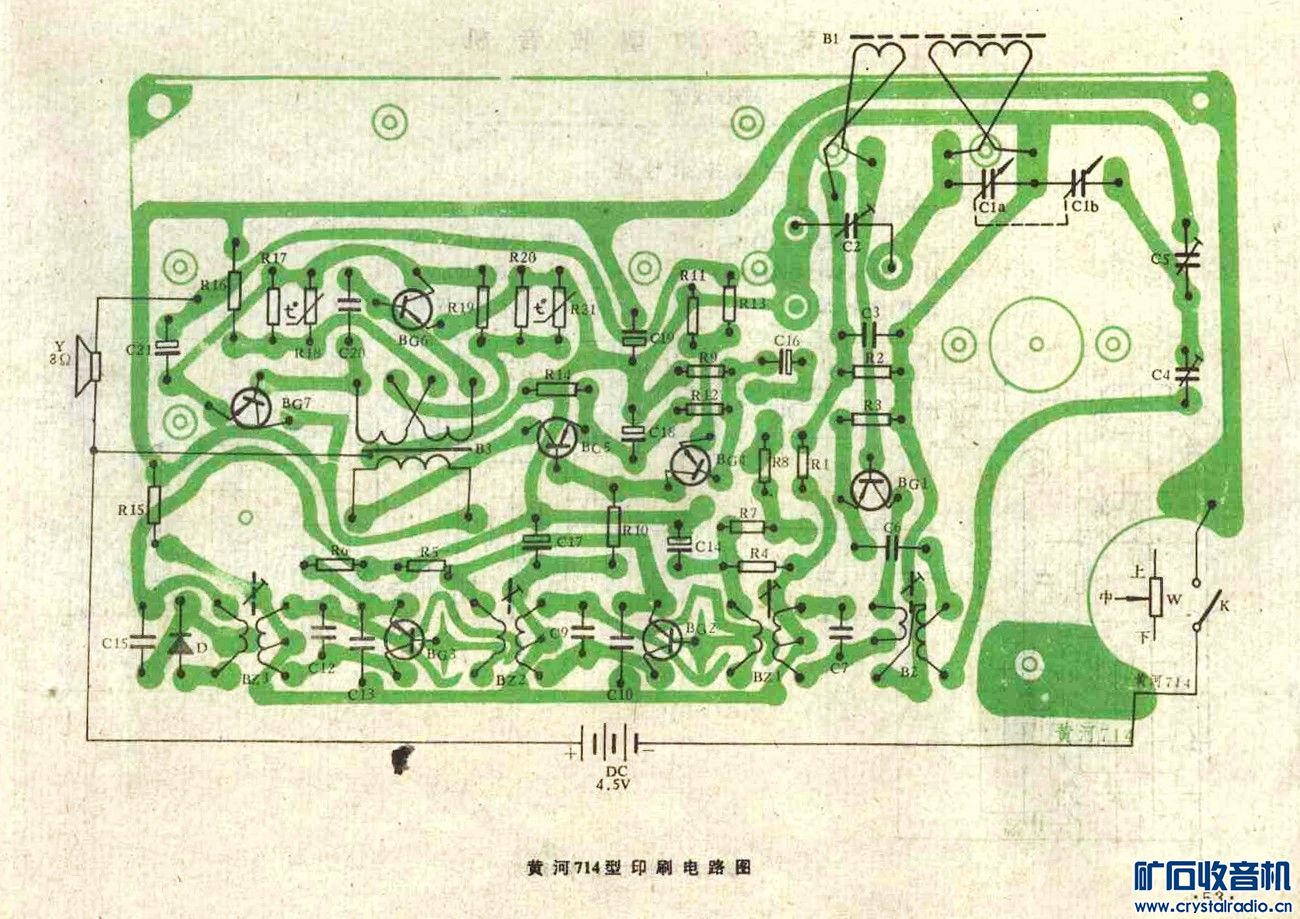

黄河714



希望这些资料对大家有用。
