【参赛】51单片机简易示波器

大道必成

一、系统构成
    STC12C5A60S2单片机内部AD采样；LCD12864显示波形；LM393组成迟滞比较器测量小信号频率，不需要频率显示时该部分可以省略。
    为最大程度简化设计，信号通过电容直接进入单片机AD输入端，无输入时，通过调整R10使波形处于中心线位置即可。
二、基本功能
    1、时间每格：10ms/5ms/2ma/1ms/500us/200us/100us/50us/20us。基本能显示20~20Kh信号。
    2、电压每格：1V/0.5V/0.2V。
    3、HOLD功能：冻结波形后，左右平移能显示共4屏（含当前屏）波形。
    4、自带一路5Khz方波输出。
    5、用户设置参数断电保持。该功能对电源电压稳定性要求较高，欠压或过压参数会被冲掉或不能正常开机。
三、使用说明

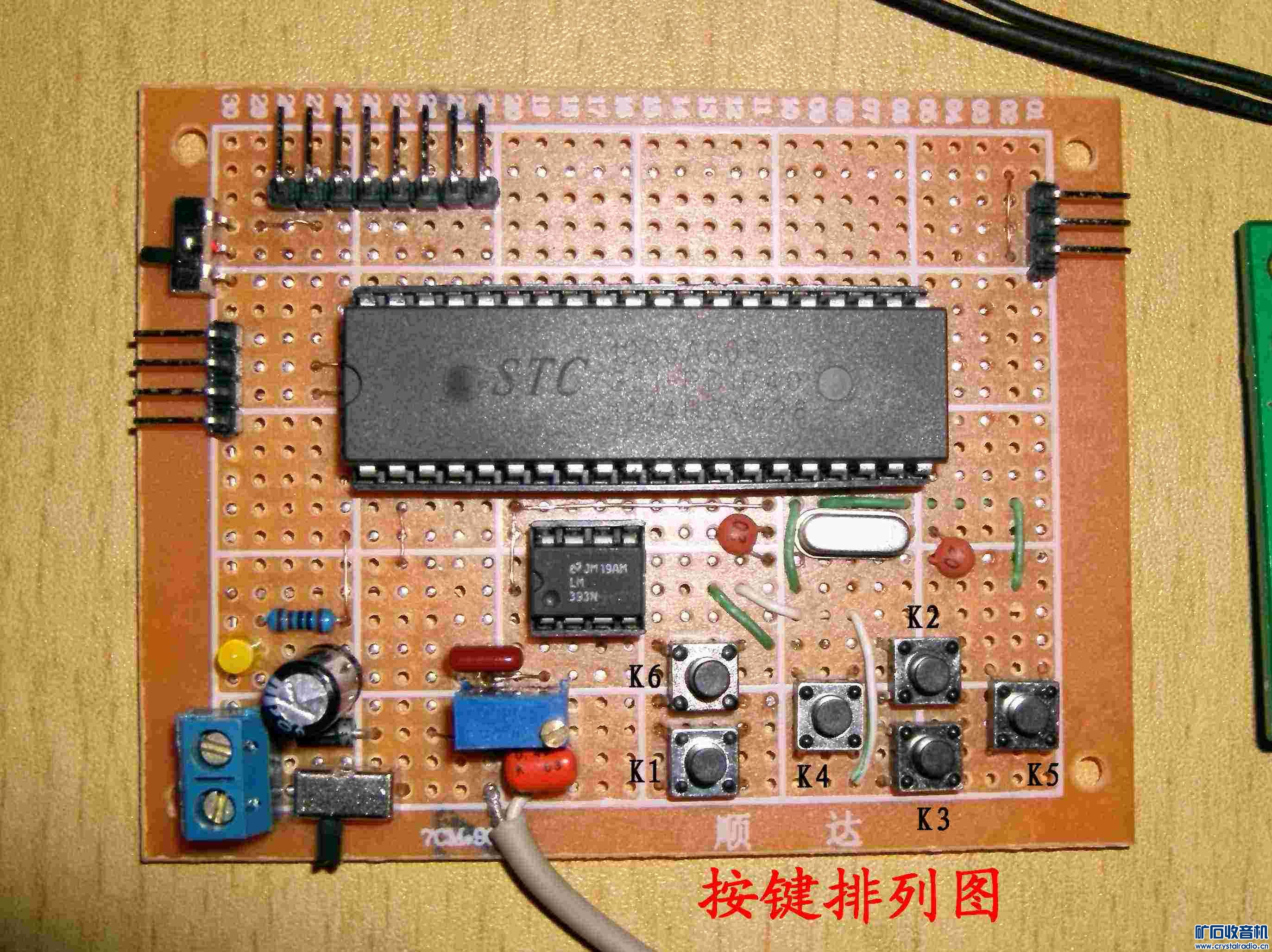

    1、K6按键，坐标线样式转换：（1）散点加坐标线，该样式参考了上一届DIY大赛吴老师的示波器显示样式；（2）仅有坐标线；（3）空白。三种样式轮流切换。
    2、K1按键，波形冻结与正常显示切换。波形冻结状态下，左下角显示频率的地方会显示HOLD MODE。
    3、K2/K3，每格电压值调整，1V/0.5V/0.2V轮流切换。
    4、K4/K5，正常显示时，调整每格时间；波形冻结后，实现波形平移。所以在波形冻结状态下是不能调节时间的！

四、图片展示

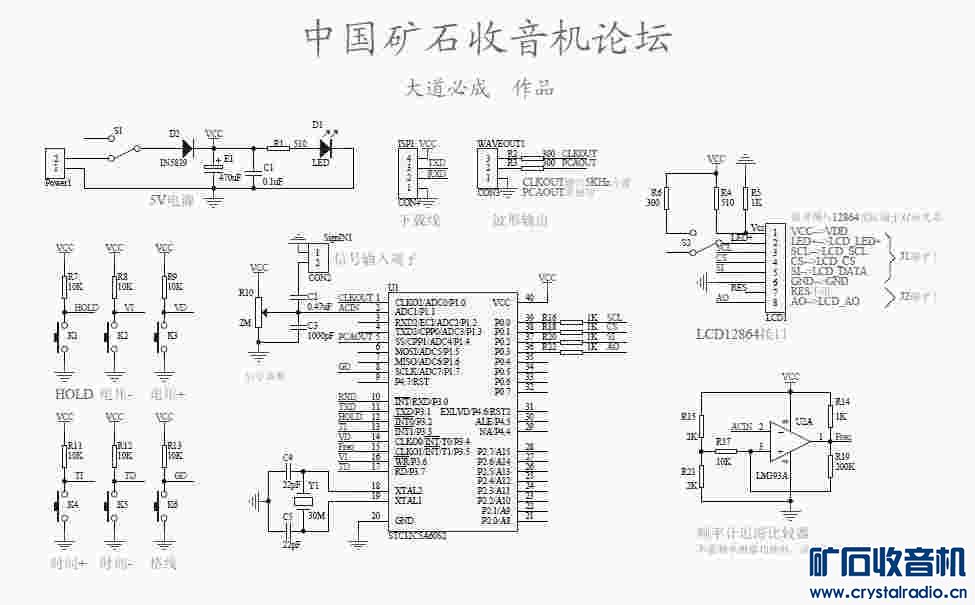

    1、原理图（压缩文件中有PDF高清版）

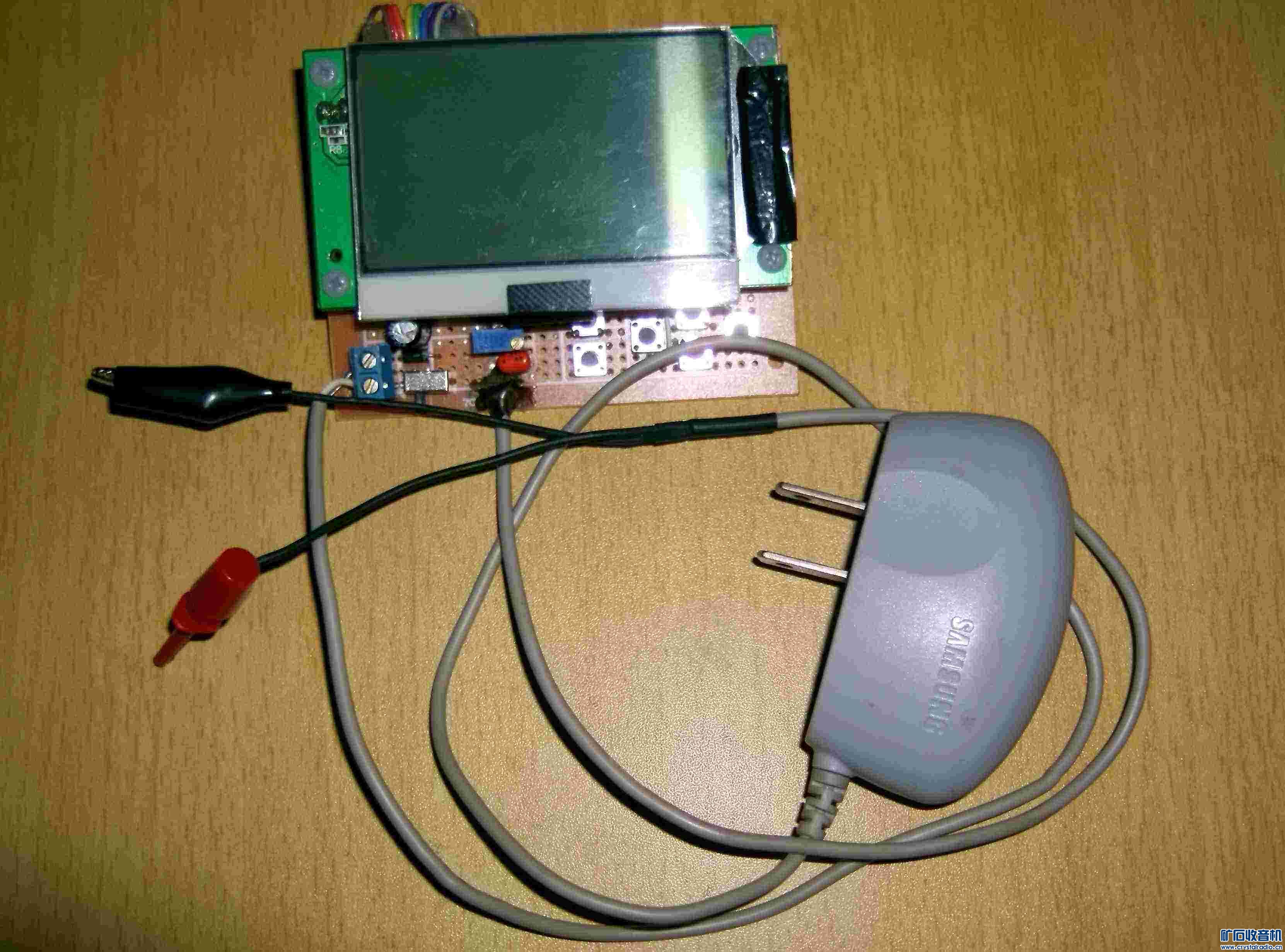

    2、整机

    3、侧面特写

    4、开机界面

    5、自带方波

    6、坐标线样式一

    7、坐标线样式二

    8、坐标线样式三

    9、1KHz三角波

    10、20Hz正弦波

    11、20KHz正弦波

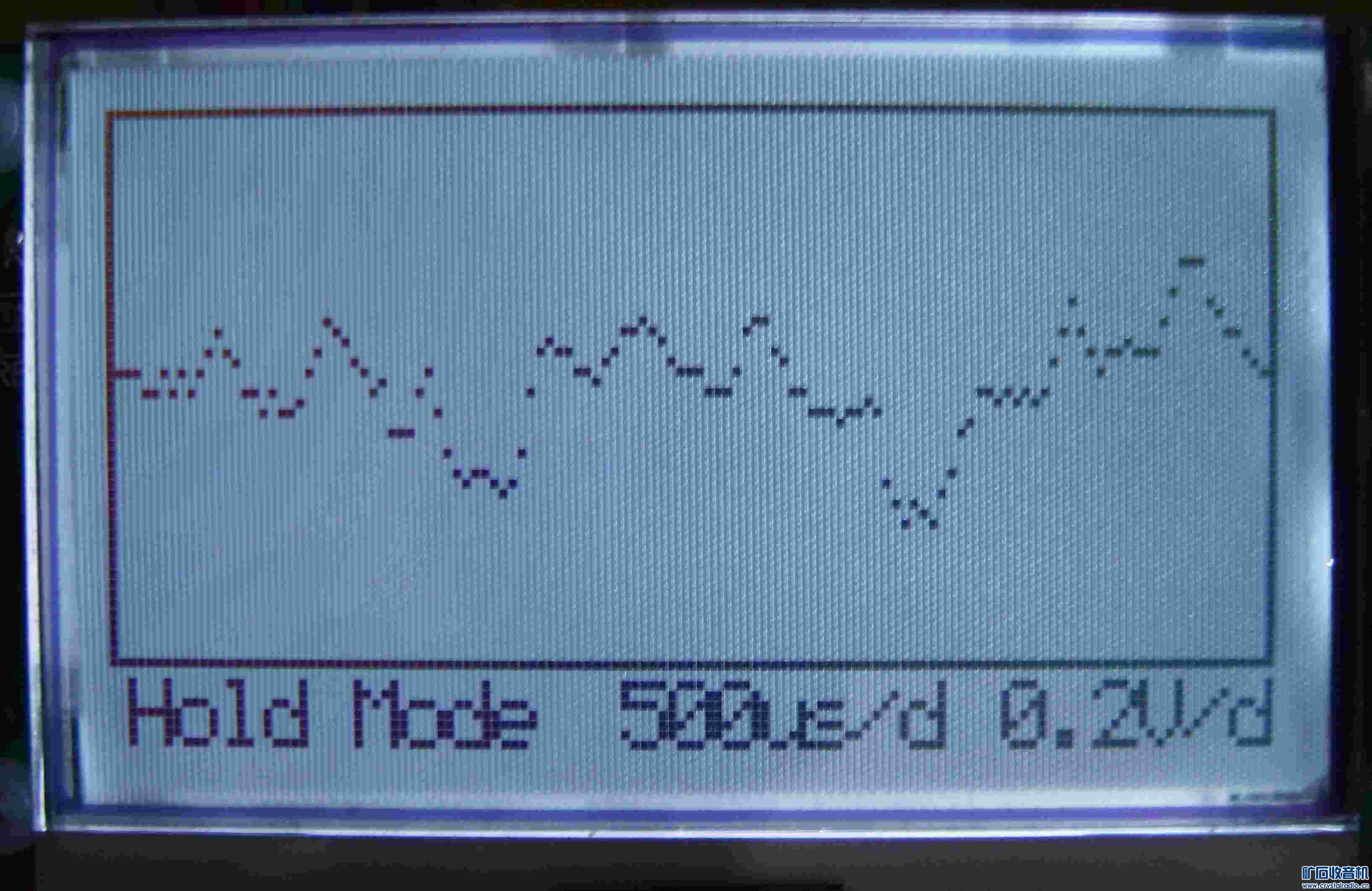

    12、波形冻结模式

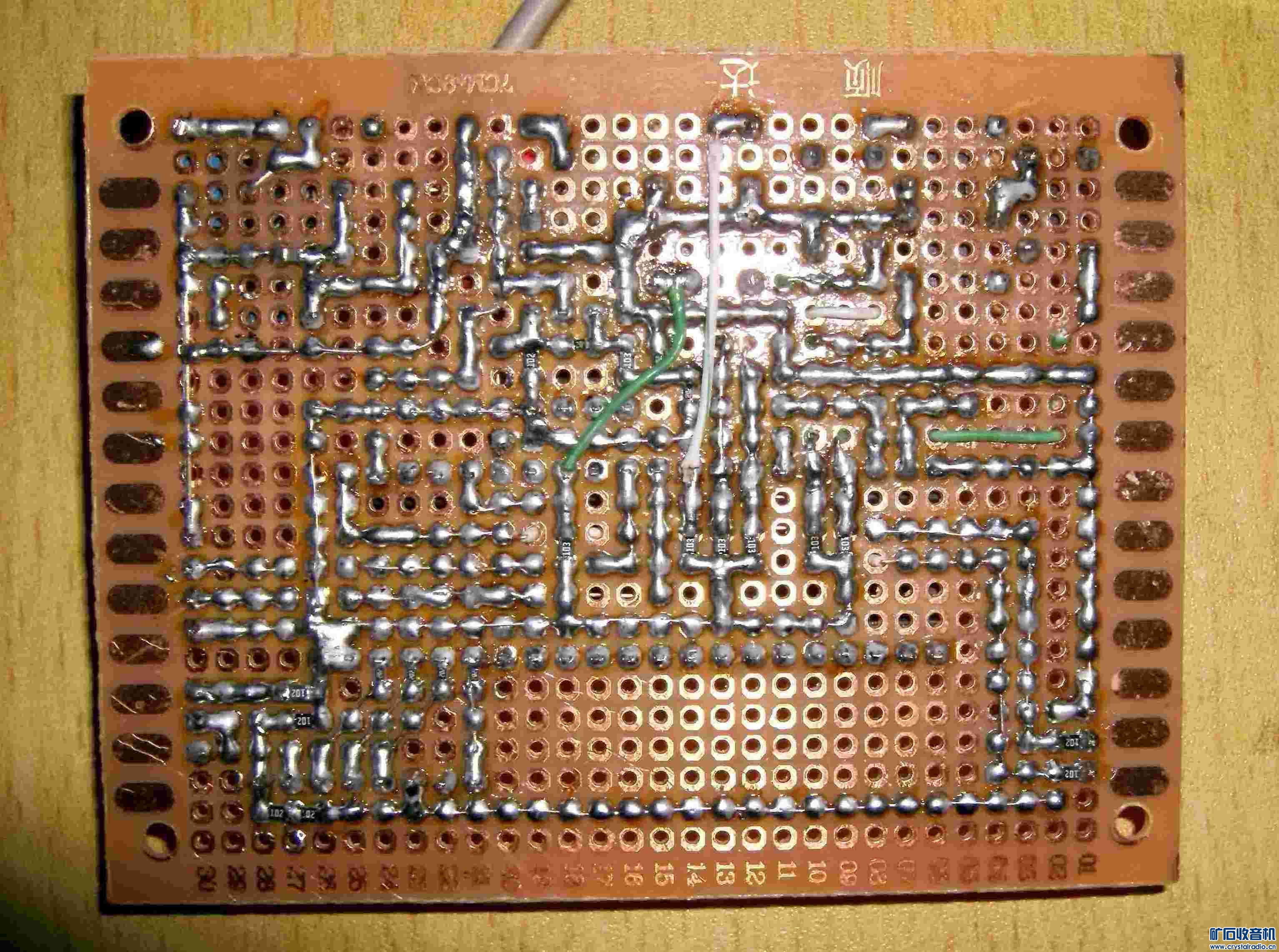

    13、背面图



大道必成

PDF原理图及HEX文件。

大道必成

12864使用的是液晶大卖场10元一块的这一款，接线方式原理图中有详细说明。
