MF30万用表电路图！

hw2000 · 发表于 2007-10-19 14:00:19

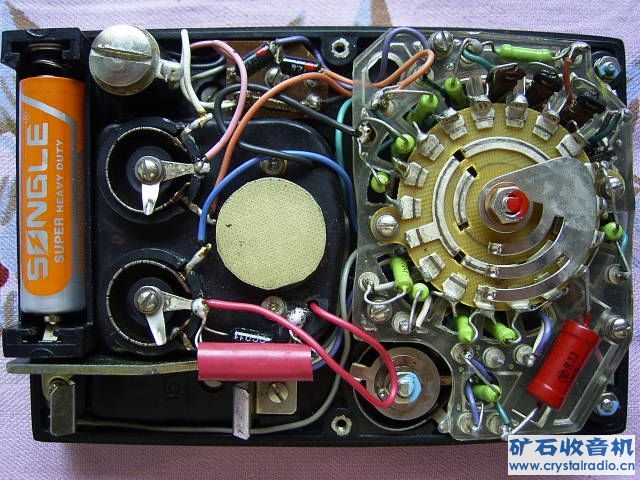

实物图为Dac-8的74年产MF30表！

[ 本帖最后由 hw2000 于 2007-10-19 22:25 编辑 ]

chenang39 · 发表于 2007-10-19 20:02:32

挖地三尺将您的MF30上图

彭金生 · 发表于 2007-10-19 20:11:50

干净利落!如果给它设计安装一套三极管检测电路,岂不是锦上添花!

QYDZ · 发表于 2008-3-19 11:28:32

的确是好表.不知道现在的MF30内部会是什么样的?

[ 本帖最后由 QYDZ 于 2008-3-19 11:34 编辑 ]

tltszl · 发表于 2008-3-19 16:15:00

画得很好，收藏了，不知楼主用的什么绘图软件？

白居不易 · 发表于 2008-3-19 19:06:49

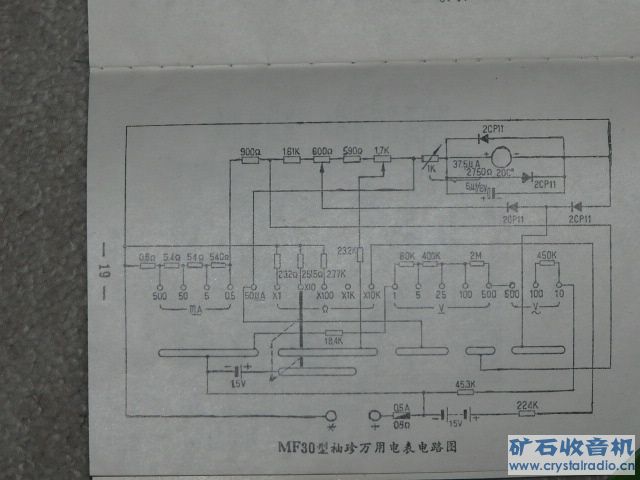

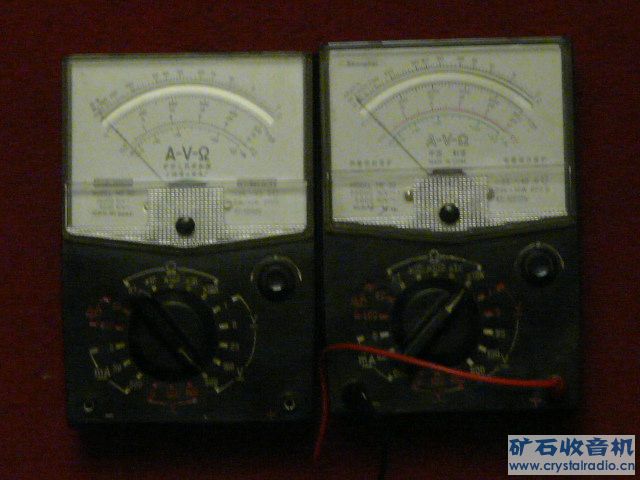

也上一个MF30表的电路图(说明书附录的),1978年的产品.数据与LZ有所不同,表头灵敏度稍高一些内阻较低.下图是我的两块MF30表及说明书.一个是1974年遵义厂生产出口品,一个是1978年电表四厂生产.晚上拍的相机是18倍光学变焦,拍的不好,明天白天重拍补上.

[ 本帖最后由白居不易于 2008-3-19 19:34 编辑 ]

ff911 · 发表于 2008-3-19 20:50:17

提示: 作者被禁止或删除内容自动屏蔽

cctc · 发表于 2009-4-15 10:49:25

我总觉得表头防尘盖改用不甘胶纸后,就象这表被贴了符! 难道制造厂连个塑料盖也置不起?

5448 · 发表于 2014-12-2 22:55:28

谢谢，我用上了78年版本的。

cobra · 发表于 2014-12-3 05:27:04

5448 发表于 2014-12-2 22:55
谢谢，我用上了78年版本的。

80元新买的吧，呵呵

5448 · 发表于 2014-12-3 08:22:35

cobra 发表于 2014-12-3 05:27
80元新买的吧，呵呵

前几天我说出的，但是表有问题，没出去，昨天自己修了一下，发现是900欧姆线绕开路。然后修复，完美

cobra · 发表于 2014-12-3 16:16:30

5448 发表于 2014-12-3 08:22
前几天我说出的，但是表有问题，没出去，昨天自己修了一下，发现是900欧姆线绕开路。然后修复，完美:vict ...

祝贺动手能力强的坛友！

5448 · 发表于 2014-12-3 16:19:53

cobra 发表于 2014-12-3 16:16
祝贺动手能力强的坛友！

也幸亏找到了白居不易版主发的图，要不真的没有头绪了

san1812 · 发表于 2014-12-3 17:10:49

非常清晰的大图，谢谢了

一帆2011 · 发表于 2015-4-17 19:36:45

偶的73年的上四30表
