电台的鞭状天线

五十年代老矿石 · 发表于 2012-8-16 18:04:23

本帖最后由五十年代老矿石于 2012-8-16 18:05 编辑

鞭状天线是一种可弯曲的垂直杆状天线，其长度一般为1/4或1/2波长。大多数鞭状天线都不用地线而用地网。中国军用短波电台的1.5米（含2.7米）有一个独创的鞭状天线附件：天线中间的加感线圈，天线顶部的5个金属片的辐射叶。
小型鞭状天线常利用小型电台的金属外壳作地网。有时为了增大鞭状天线的有效高度，可在鞭状天线的顶端加一些不大的辐状叶片或在鞭状天线的中端加电感等。鞭状天线可用于小型通信机、步谈机、汽车收音机等。
1952年南京无线电厂在研制七一型电台（短波1.5－6兆）的时候，在抗美援朝战场发现一个问题，在特殊的位置――坑道，鞭状天线情况下因为天线高度不够，基部电路特别大，通信效果不好。工程人员试的时候，在中部加了一个线圈，根据频率不同分成四档，相当于提高了天线的高度，使这个电流均衡。因为电流在底部的话不上去，发射不出去，均衡以后，强制让它上去以后，通信距离能增加，原来五公里、六公里，能增加八到十公里
随着频率的提高，有了加感线圈，由于天线对地电容小，容易引起发报的时候频率不稳定，后来工程人员拿几个铜片铝片，加大天线顶部的天线分布电容，一试，频率稳定度好多了。
这个东西在国外电台的鞭状天线是没有的，是中国独创的，这是南京无线电厂的技术人员在抗美援朝制作七一机的时候发明的一套1.5米天线的附件。
天津无线电厂的老八一，南京无线电厂70年代的硅两瓦，烽火无线电厂小八一的1.5米鞭状天线都配备加感线圈和辐射叶，884电台虽然没有加感线圈，但是天线顶部有五根辐射叶。
就连现在部队的数字化电台，只要配备1.5米，2.7米鞭状天线，都配备加感线圈和辐射叶。

城北 · 发表于 2012-8-16 20:41:59

天线上了几个阶梯

一叶 · 发表于 2012-8-16 23:40:40

学习了,以前一直没搞懂天线顶端五条金属片的作用,谢谢楼主!

zxase258 · 发表于 2012-8-17 00:25:35

终于见到“自主产品”了

e3po · 发表于 2012-8-17 03:23:31

本帖最后由 e3po 于 2012-8-16 11:41 编辑

“这个东西在国外电台的鞭状天线是没有的，是中国独创的”

wa~~~

一大将军一 · 发表于 2012-8-17 03:37:23

国产机啊呵呵

云南 · 发表于 2012-8-17 22:07:53

这才知道. 是国外没有 . 中国独创的.

ylong777 · 发表于 2012-8-17 22:59:58

没有什么独创的，就是天线的变形，，国外早就把各种天线变个形，以便携带，把什么倒L或什么J型天线变个形，中间加适量的电感尽量使辐射量达到天线顶部就可以，5星辐射叶其实作用就是改变发射仰角！

tanglong2009 · 发表于 2012-8-17 23:51:11

这种天线西方好像早就有了加辐射叶片在最近的《兵器知识》或是《航空知识》上有关于无线电发展史的连载其中有一篇就是关于各种天线的好像德国有这种

五十年代老矿石 · 发表于 2012-8-18 10:46:04

tanglong2009 发表于 2012-8-17 23:51
这种天线西方好像早就有了加辐射叶片在最近的《兵器知识》或是《航空知识》上有关于无线电发展史的连载其 ...

请把德国的加辐射叶片和加感线圈的鞭状天线（1-3米）的图发上来。

五十年代老矿石 · 发表于 2012-8-18 10:50:57

ylong777 发表于 2012-8-17 22:59
没有什么独创的，就是天线的变形，，国外早就把各种天线变个形，以便携带，把什么倒L或什么J型天线变个形， ...

鞭状天线是一种可弯曲的垂直杆状天线
倒L天线、斜天线属于长天线的变形
鞭状天线属于移动中（人工、车载）使用的天线，使用定义不同，不要混淆

五十年代老矿石 · 发表于 2012-8-18 13:52:55

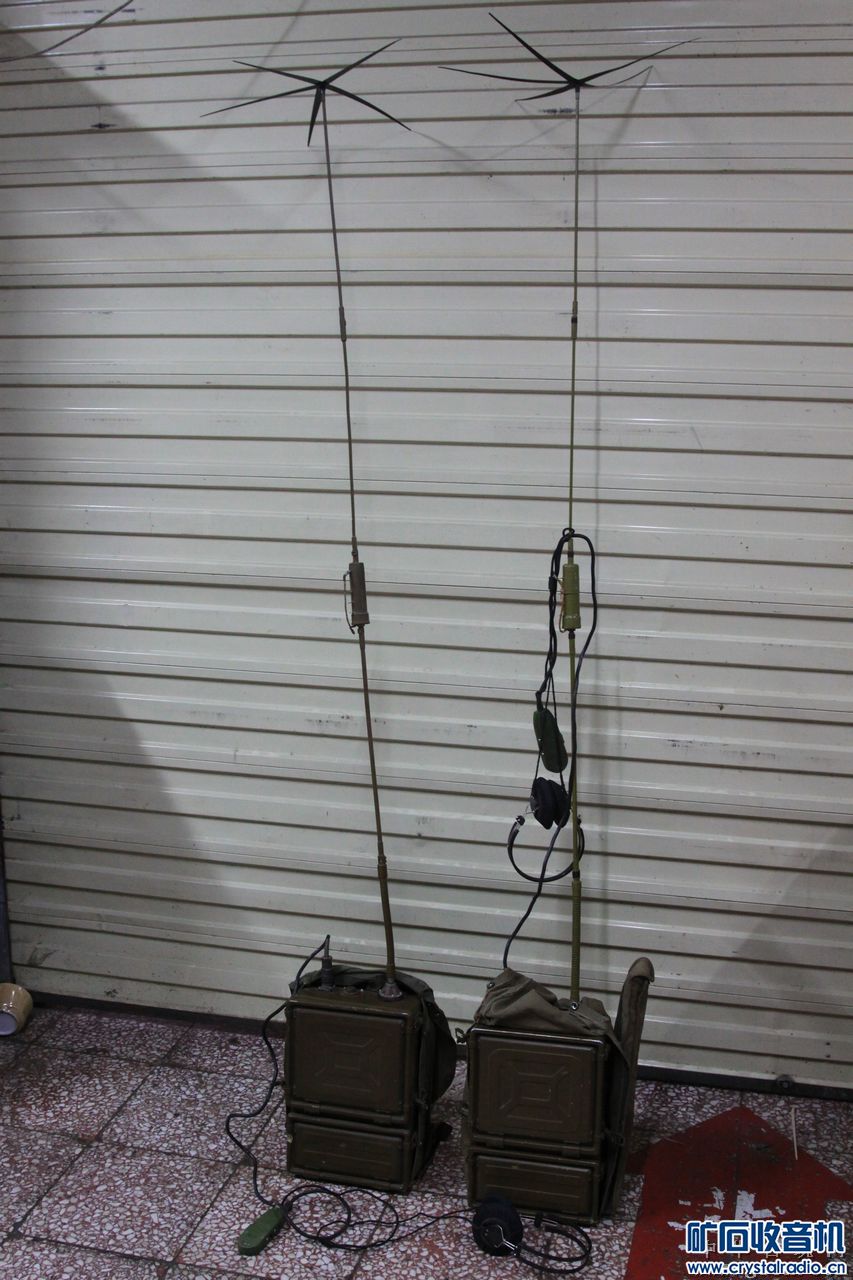

中国的1.5米标准鞭状天线，硅两瓦与小八一通用。

tanglong2009 · 发表于 2012-8-18 13:54:10

本帖最后由 tanglong2009 于 2012-8-18 13:58 编辑

五十年代老矿石发表于 2012-8-18 10:46
请把德国的加辐射叶片和加感线圈的鞭状天线（1-3米）的图发上来。

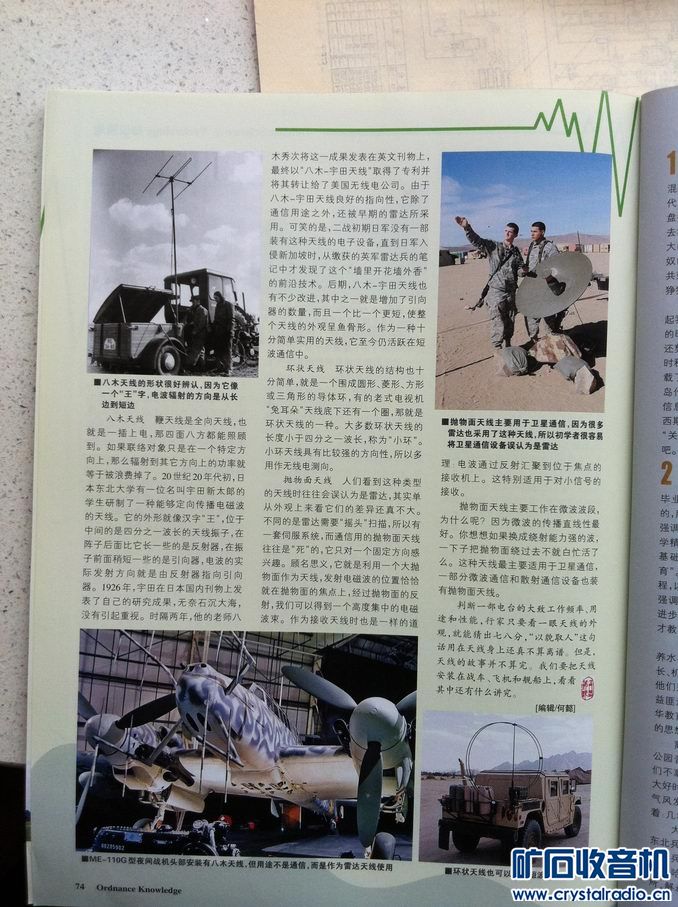

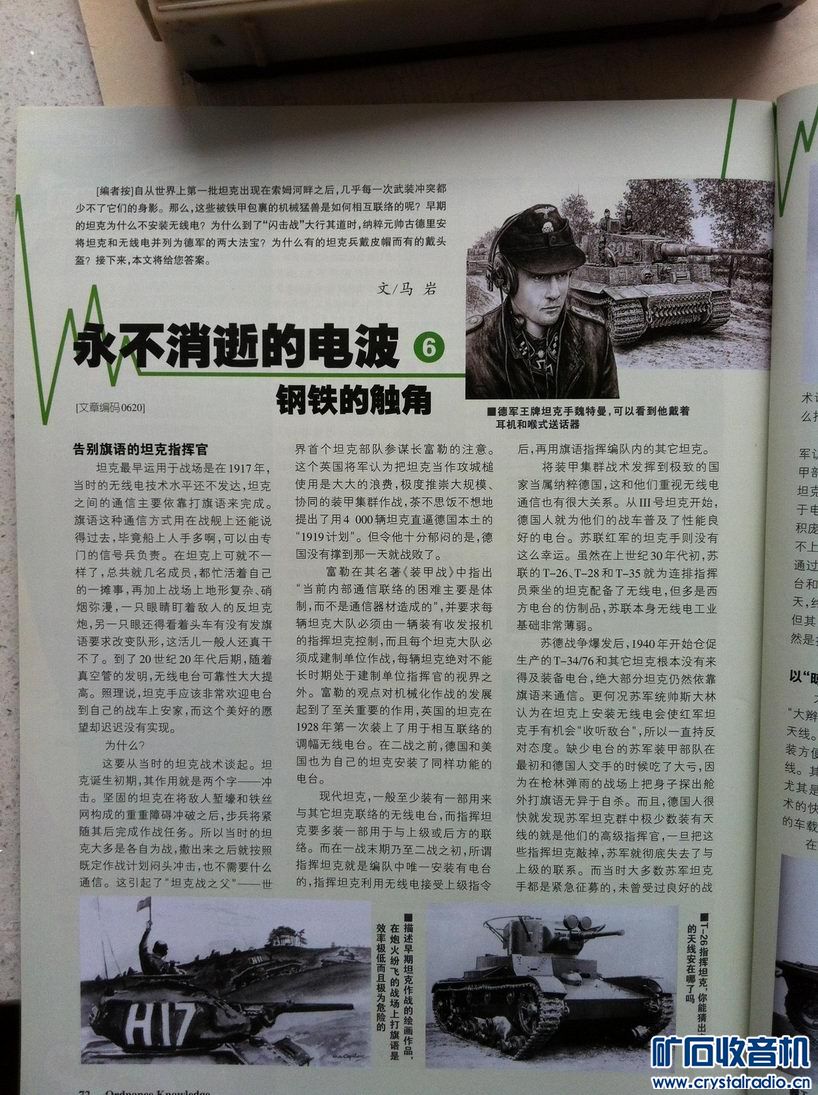

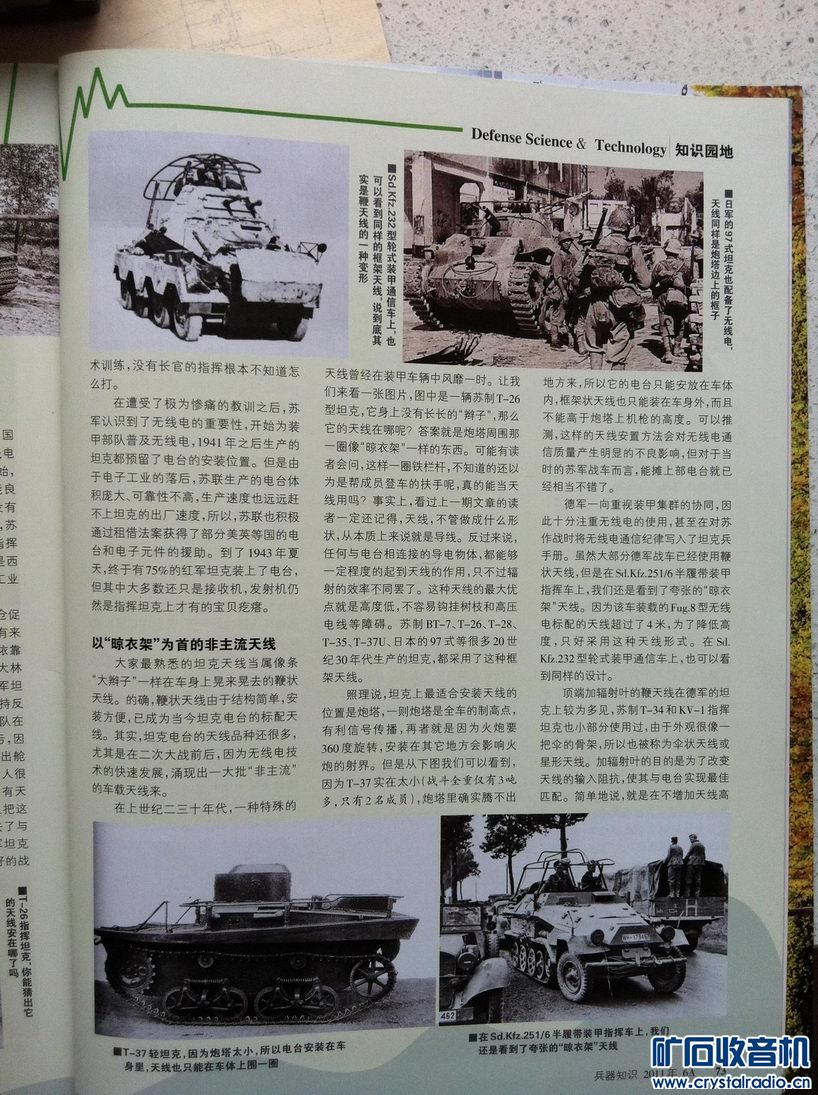

资料来了

五十年代老矿石 · 发表于 2012-8-18 14:14:40

补充，有老电子管71机的。

老国哥 · 发表于 2012-8-18 14:16:04

中国就是山寨多，偷了人的就说自己的
