  “宝石牌4B2型3管机”早在60 年代的《无线电》杂志封皮上就见过，后来在别人的手上看到了实物。不过那时尚小，人家也不拿咱当回事，不可能让俺仔细观赏，不过就其外形印象倒是蛮深的。
杂志上的图片比较模糊也少，今天看到邻居网站上有人发的贴子介绍这种3 管机，图片也还清晰详尽，故而摘来这里给大家看看。（标明了“转载”不违规吧   ）也不知有人转过没有，别撞车喽，嘿嘿！

转载    宝石牌4B2型3管机

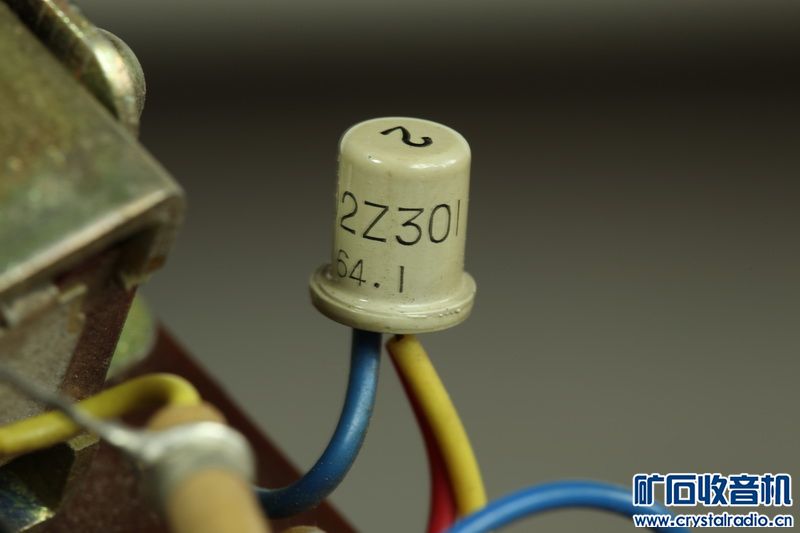

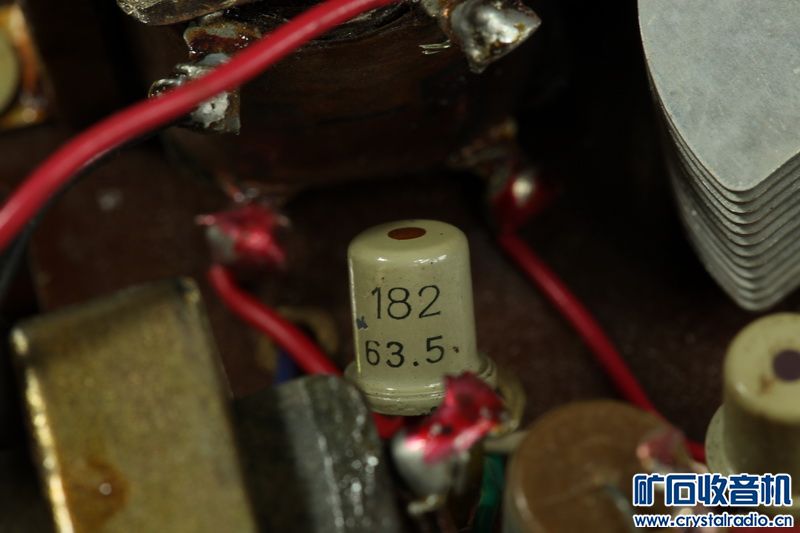

       宝石牌4B2型3管机，1964年上海无线电四厂出品。此机是《无线电》60年代的“封底”明星之一，颇具传奇色彩。4B2集中了当前老机收藏者所追求的几乎所有亮点：带提梁的弧形机壳，直拨式大度盘旋纽；大纸介电解、固定电容，绿袍电阻，5寸1瓦特3.5欧姆喇叭，大空气单连，大型开关电位器，一水的电子管机装备。再补充一点，三极管是2Z301和2Z182，典型的海派风格，档次似高出П4、П6系列一头。工艺上，搭棚焊与铆钉焊相结合，秉承了电子管机的优良传统。
    60年代初国产半导体收音机起步时，同时走着两条路线，一是引进仿造，牡丹8402为其代表；二是自力更生，牡丹2401，梅花鹿163-A，海棠TR2-1，以及宝石4B2等都是其中的杰作。我喜欢自力更生的国货，觉得它们更有味道。
    60年代初期国产半导体有一个明显的特点，就是尽量利用电子管机的元器件和工艺，以降低成本和技术门槛。所以当时生产的这类台式半导体，除了管子和电源部分外，其他的元件与电子管机相差无几。工艺上也与电子管机一样，底板两面均要安置零件。因为大型元件似乎只有在底板，后称作电路板的两面布放，才最节省空间。对于台式半导体来说，做到这一点不难，厚度有限的便携机就比较困难了。宝石4B2是国产半导体便携机中，采用老式电子管机元件和工艺的先行者，并且做的最完美。为了减少收音机的厚度，4B2把电路板与机壳的面板平行放置（台式机多为垂直式）。有意思的是，此后的珠江SB6-2型6管便携机，虽已进化到印刷电路板阶段，双连、中周都已小型化，却依然没有从“两面装”的初级模式中解脱出来。
    宝石4B2的电路设计，非常贴近中国当时的国情，为广大农村及无交流电地区着想，力求提高效率、降低使用成本。从电路图看，4B2应该是60年代比较奢华的来复再生式电路：分段绕制的磁性天线线圈，可改善方向性；频率覆盖采用负温度系数的拉线微调电容，使收音机在环境温度变化时能稳定工作；双回路高频扼流圈，可改善全波段灵敏度不均匀的状况；高频放大级和功率放大级均采用稳定性较高的电流反馈式偏置电路，减少晶体管受温度影响而引起工作点的漂移；采用П型滤波电路，即使电池电压降低到不足一半的2.5V时，仍可以稳定收听本地电台的广播。最后一点尤其重要，因为60年代人们的生活水平普遍不高，更换4节2号电池的费用负担不轻。

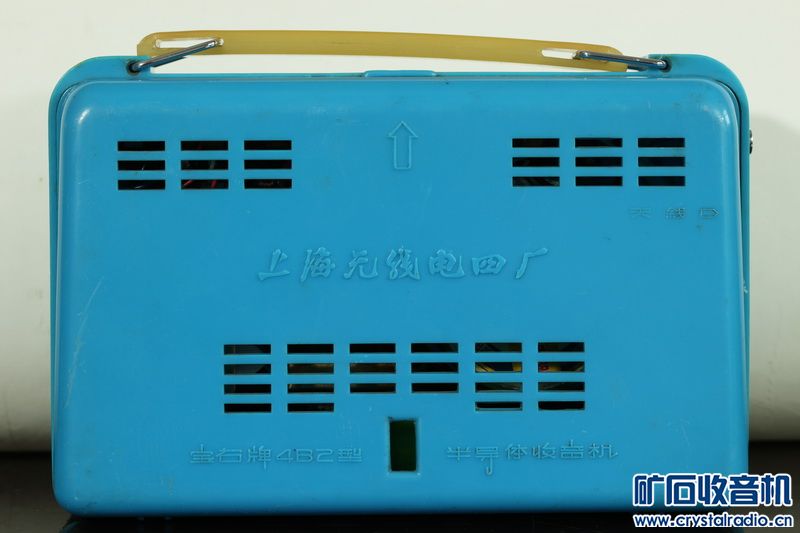

    宝石4B2外型尺寸230X150X80毫米，全机重1.6千克，最初的试售产品机壳后盖无品牌型号标识。4B2前脸喇叭窗的塑料隔栅非常脆弱，极易折断，这也是此机全品罕见的一个原因。我手中这台宝石4B2，得来颇费周折。2、3年前，云南一位卖家在淘宝上出售一台4B2，该机内外品象极新，遗憾的是喇叭窗栅条全部断掉丢失。我犹豫了几天，那台4B2被机主放到广播论坛上出售，被北京坛友bjsd徐先生买下了。当时我并未多想什么。但不久老公出差去山西太原，从坛友“e卖东西”那里买回一台4B2的残机后，我却十分的懊恼起来，因为这台4B2的喇叭窗是完好的！徐先生后来又在坛子上买了一台喇叭窗近似的半导体，改造修复了4B2，效果很不错。徐先生把修复后的4B2放到广播论坛上“显摆”，看得我直流口水。转念一想，我们和徐先生是多年的朋友，何不厚着脸皮去求他转让？徐先生很痛快的就答应了，令我十分感动。要知道，夺徐先生所爱，这已经是第N次了。我们把“e卖东西”那台4B2的喇叭窗换到了徐先生的4B2上，真是太完美了！认真检查一番后我以为，此机是最初的试销品4B2，后盖无品牌型号；整机除喇叭窗外，无修无摩，全部是原始的状态，并且能够正常收听。
    《无线电》1964年6期介绍宝石4B2的文章开始有这样一句话，“它发音响亮，在30平方米的室内各处都可清楚地收听。”这句话是那个难忘的年代形容半导体收音机最常用的一句话，在当时应是赞美之词；今日看来，此话却使人略感酸楚，但那就是我们曾经经历过的事情。看到眼前这台原汁原味的宝石4B2，我们仿佛走进了历史博物馆。


1964年6期《无线电》封底

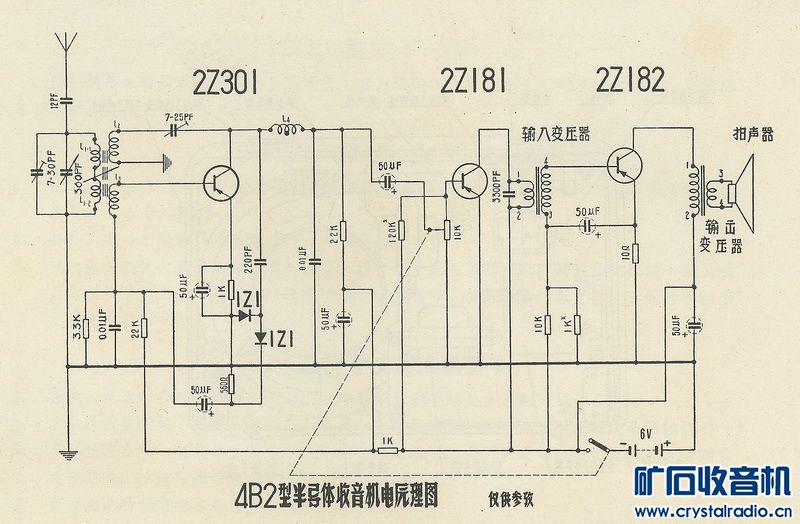

电路图

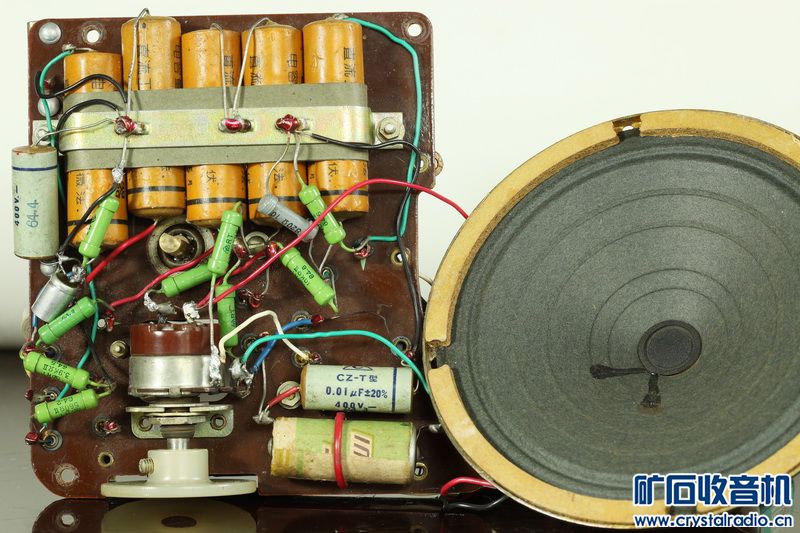

宝石4B2详图

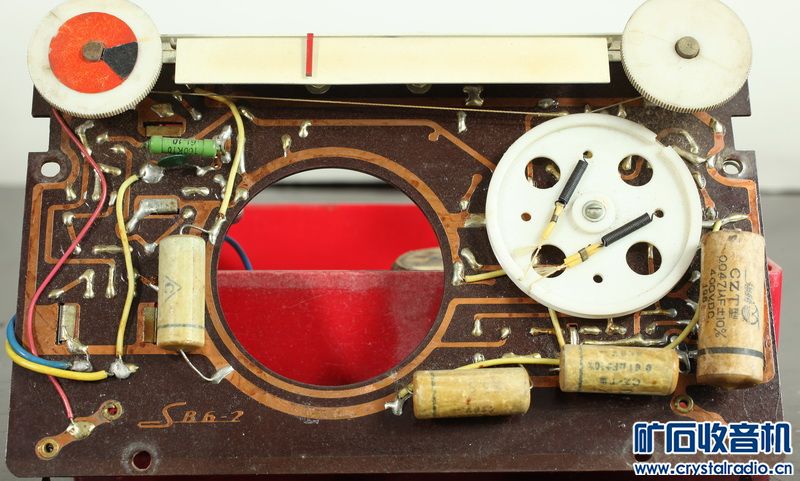

珠江SB6-2型6管便携机，虽已进化到印刷电路板阶段，双连、中周都已小型化，却依然没有从“两面装”的初级模式中解脱出来。





（   转自----- 隔壁邻家 ；广坛） 2012.3.

bd2-jw

一时没在意好像发错了地方，若不对烦请版主给挪到“晶体管收音机”那里吧，把那边那个没图的帖子删掉吧，谢啦！

zhuomuniao

好------欣赏了

sjp

古董级灵。

老玩童儿

当时我们县党校校长家也有一台，后来在他儿子当兵前改成6管超外差机了。。。。。。

bd2-jw

老玩童儿 发表于 2012-4-29 22:07
当时我们县党校校长家也有一台，后来在他儿子当兵前改成6管超外差机了。。。。。。

真败家！   可惜了啦！

老国哥

正

sun8998

收音机好，照片拍的更好，赞！

老玩童儿

bd2-jw 发表于 2012-4-29 22:37
真败家！   可惜了啦！

这是1972年底的事了，当时是把这机子升级了。。。。。。。

char_jia

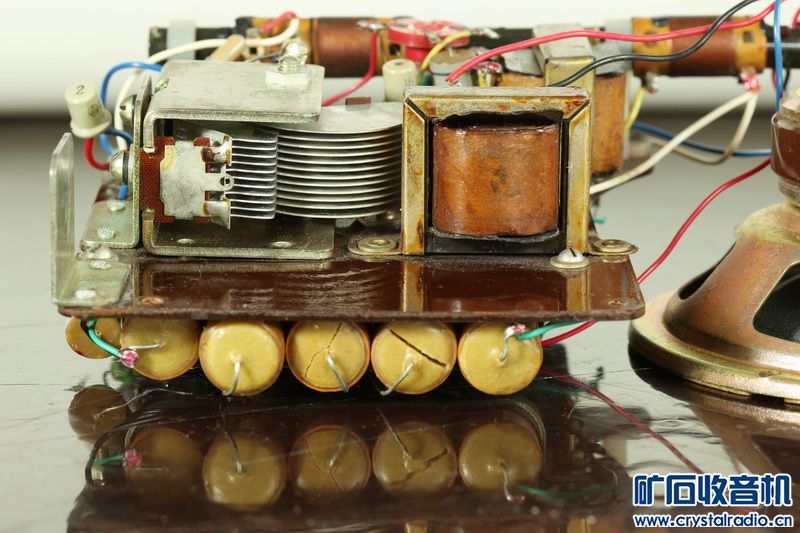

好宝贝，居然能把这么一捆纸电容塞进这个机壳里，强

求知无足

楼主的这个机子，现在可能存世量不会有几台了。好好珍重吧。

蓝的幻想

这么漂亮的小机很难见到了

草帽管

这机子怎么保存的这么新，特别是喇叭，想不通。值多少米？大家给个估值。

bd2-jw

《无线电》上的图与上边的图还有点区别；一个是“高频变压器”，一个是“高频扼流圈”。
用“高频变压器”可以提高再生在频段低端的效果，比单用“高频扼流圈”使整个波段灵敏度的不均匀性得以改善（此“高频变压器”实际上就是“高频扼流圈”加上了一个次级线圈）。




老K

极为经典的机子，大喇叭的贡献很大。
