用 LTSPICE 画图

e3po

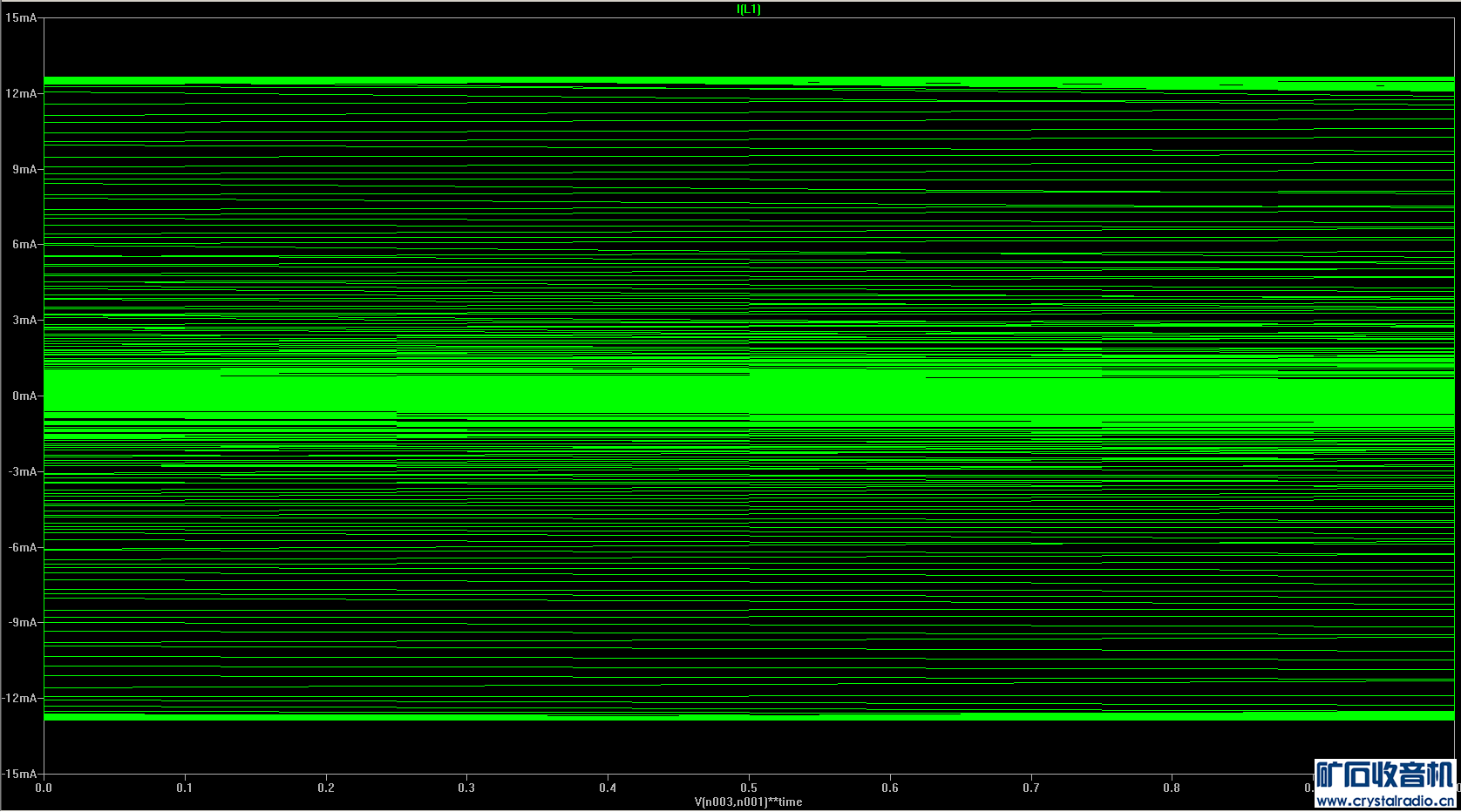

振荡电路的 I (L)  为纵轴,  V(L) 为横轴.  做一个瞬态分析.    不用时间做横轴.    因为电流跟电压的相位不同,  于是你就可以看到图形在不停地旋转, 最后画出很好看的一张图









如果横轴是 V(L) *Time






如果横轴是 V(L) ^Time





如果横轴是 ln(V(L) *Time)






如果横轴是 abs(V(L) *Time)




如果横轴是 abs(ln(V(L)) *Time)




太好玩了.........

e3po

1. Version 4

2. SHEET 1 880 680

3. WIRE 80 144 80 128

4. WIRE 240 144 240 128

5. WIRE 80 240 80 224

6. WIRE 160 240 80 240

7. WIRE 240 240 240 224

8. WIRE 240 240 160 240

9. WIRE 160 272 160 240

10. FLAG 160 272 0

11. FLAG 80 128 X

12. IOPIN 80 128 Out

13. FLAG 240 128 Y

14. IOPIN 240 128 Out

15. SYMBOL voltage 80 128 R0

16. WINDOW 3 -107 -71 Left 2

17. WINDOW 123 -93 -42 Left 2

18. WINDOW 39 0 0 Left 2

19. SYMATTR InstName V1

20. SYMATTR Value SINE(0 1 1000)

21. SYMATTR Value2 AC 1 0

22. SYMBOL voltage 240 128 R0

23. WINDOW 3 -31 -84 Left 2

24. WINDOW 123 11 -44 Left 2

25. WINDOW 39 0 0 Left 2

26. SYMATTR InstName V2

27. SYMATTR Value SINE(0 1 2000)

28. SYMATTR Value2 AC 1 90

29. TEXT -44 16 Left 2 !.tran 0 1 0 1e-7


复制代码

1. [Transient Analysis]

2. {

3.    Npanes: 1

4.    {

5.       traces: 1 {524290,0,"V(x)"}

6.       Parametric: "V(Y)*ln(time)"

7.       X: (' ',0,-10,2,8)

8.       Y[0]: (' ',1,-1,0.2,1)

9.       Y[1]: ('_',0,1e+308,0,-1e+308)

10.       Volts: (' ',0,0,1,-1,0.2,1)

11.       Log: 0 0 0

12.    }

13. }


复制代码

Lissajous_.rar (543 Bytes, 下载次数: 1104)

2012-4-16 19:00 上传

点击文件名下载附件

ace919

第一张像蜘蛛网，后面的有几幅像空景象

ace919

后面的有几幅像太空景象

e3po

        这个贴好象没多少人感兴趣

kolmogolov

俺很感兴趣啊，想请教一下具体的画法

e3po

kolmogolov 发表于 2012-5-15 02:46
俺很感兴趣啊，想请教一下具体的画法

        您想装好 LTspice， 然后下载上面的附件。

       点开里面的  ASC 文件， 跑。

       鼠标左键， 点图的横轴。 改参数为您想要的， 默认的是时间 “time”.


      time 意味着您要在 “时域” 观察， 然而， 您关心的电路的数学关系未必都在 “时域”。


       比如说， 您想看李莎育图形， 您就把纵轴定为电压1  “V（Y）”，  横轴 改为您想要的 “V（X）”。

millwood

you apparently have too much time on your hands.

e3po

millwood 发表于 2012-5-15 11:30
you apparently have too much time on your hands.

         I was trying to plot a Smith Chart in LTspice but couldn't figure out the way.

        So I tried some thing easier to have some fun.

MLD

你提供的下载可以实现，其他的不知如何办...

求知无足

不是不感兴趣，是还用不好。

kof

书签以后慢慢看，  太多东西了

e3po

      玩这个东西让俺年轻了  20 岁。
