单管、两管场管收音机电路

liuyier5492 · 发表于 2012-4-9 15:27:32

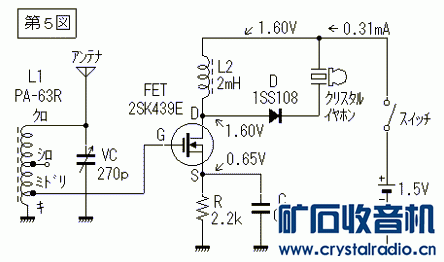

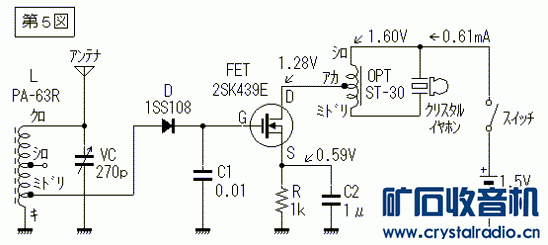

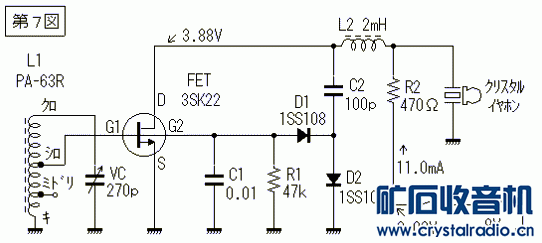

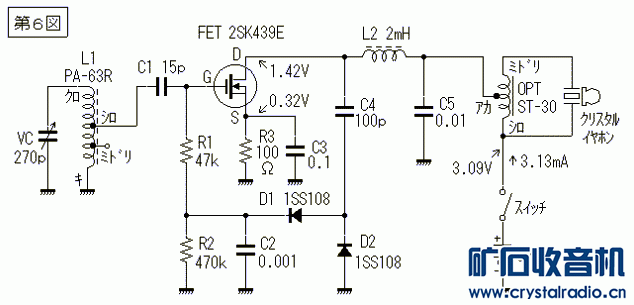

偶然在一个日本无线电爱好者网站上看到一些场管收音机图，先上几个单管的

liuyier5492 · 发表于 2012-4-9 15:31:12

再上几个两管机线路

liuyier5492 · 发表于 2012-4-9 15:29:15

继续上图，这两个是能收短波的单管场管机电路

tanglong2009 · 发表于 2012-4-9 15:40:09

日本风格的电路

独行剑客 · 发表于 2012-4-9 20:01:14

有网站的链接吗？

ace919 · 发表于 2012-4-9 20:05:43

好资料！谢谢共享！

若能提前把图片右下角预留下约160x60的矿坛打标区就完美了

liuyier5492 · 发表于 2012-4-9 21:59:13

本帖最后由 liuyier5492 于 2012-4-9 22:03 编辑

独行剑客发表于 2012-4-9 20:01
有网站的链接吗？

原文链接：http://bbradio.web.infoseek.co.jp/tram.html，除了场管机图，还有用晶体管和集成块制作的收音机图

トランジスタラジオ　目次             晶体管收音机  目录
トランジスタ検波１石ラジオ             用晶体管检波的单管机
低周波増幅１石ラジオ                   具有低放的单管机
高周波増幅１石ラジオ                   具有高放的单管机
１石レフレックスラジオ                来复式单管机
再生検波１石ラジオ                   再生检波单管机（场管）
スパイダーコイルを使った１石ラジオ    使用蜘蛛网线圈的单管机
２石イヤホンラジオ                   两管耳塞机
２石レフレックスラジオ                来复式两管机
パワーアンプICで検波するラジオ       使用功放集成块检波的收音机

ace919 · 发表于 2012-4-9 22:14:21

楼主懂日语，请问双栅MOS管参数表中红圈内是什么意思？

liuyier5492 · 发表于 2012-4-9 22:17:42

ace919 发表于 2012-4-9 22:14
楼主懂日语，请问双栅MOS管参数表中红圈内是什么意思？

モード,外来语，原词是model，应该是模式的意思

ace919 · 发表于 2012-4-9 22:19:35

liuyier5492 发表于 2012-4-9 22:17
モード,外来语，原词是model，应该是模式的意思

谢谢！几乎是实时回复

ace919 · 发表于 2012-4-9 22:22:12

麻烦再问一下，如果把红圈那一竖列的E理解为增强型，D理解为耗尽型，DE理解为耗尽-增强联合型，不知上讲不？

liuyier5492 · 发表于 2012-4-9 22:25:38

ace919 发表于 2012-4-9 22:22
麻烦再问一下，如果把红圈那一竖列的E理解为增强型，D理解为耗尽型，DE理解为耗尽-增强联合型，不知上讲不？ ...

SORRY，这个真不懂……

djdz · 发表于 2012-4-10 14:48:45

楼主辛苦了

40后矿友 · 发表于 2012-4-25 18:02:23

我曾经用JFET 3DJ6做过一个单管机.效果尚可.
电路年深月久,都没什么印象了.大致是栅漏检波,加再生.800欧耳塞,装在一个救心丸的小盒里.

老国哥 · 发表于 2012-4-27 08:00:23

那些管能买到吗？
