超线性放大器（电子管）资料

电工石叶 · 发表于 2012-4-3 08:19:25

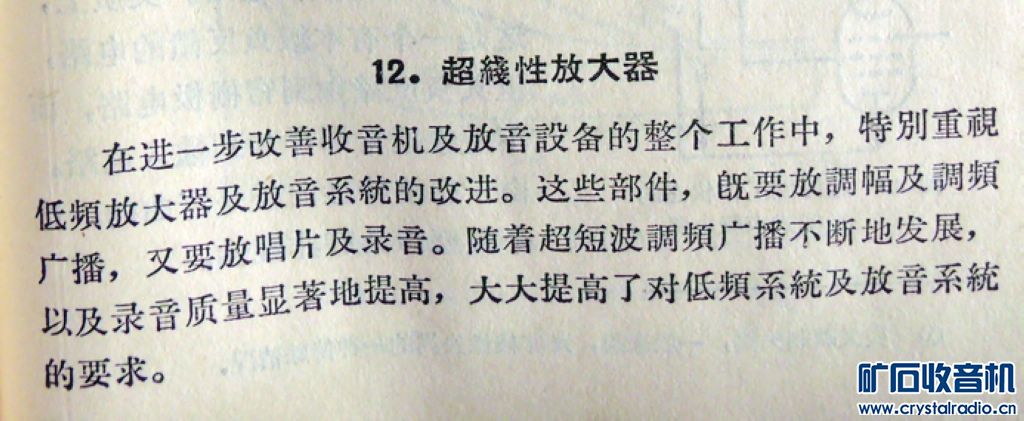

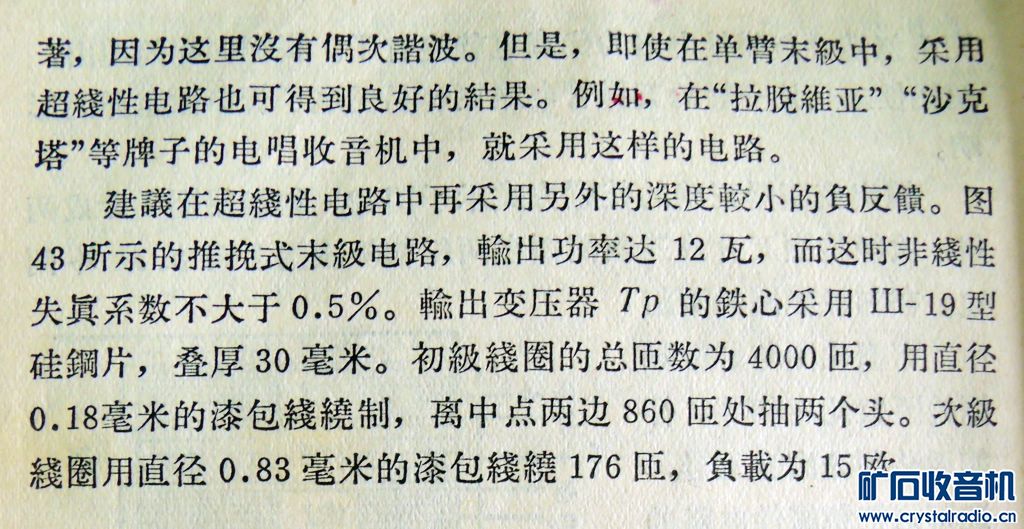

p1

p2

p3

p4

p5

p6

白居不易 · 发表于 2012-4-4 13:07:07

本帖最后由白居不易于 2012-4-4 14:51 编辑

老胆机迷发表于 2012-4-3 17:57
噢，是这样子的，这种表示法还是第一次领教，以往未标单位的都是以“欧”为单位的，这次又长见识了！ ...

老电子管机器电路图里经常有这种简化标法，电阻只标K，如10K、47K、68K；标整数的如120、470为欧姆；有小数点的如0.24、0.47、1.0为M欧姆。电容什么也不标：20.0、1.0、0.006为微法，100、470、4700、6000为微微法。
这种标注法以简洁为上，比如：电阻120欧姆一般不标为0.12K，0.47不标为470K。电容0.006=6000，但同一电路不能出现两种标法；4700一般不标为0.0047，如果有2200、4700等电容值出现，0.006的电容也应标为6000。

ym78321 · 发表于 2012-4-3 09:20:59

好资料，收藏了，谢谢楼主

老胆机迷 · 发表于 2012-4-3 10:20:23

本帖最后由老胆机迷于 2012-4-3 10:21 编辑

这个功放级的删漏电阻R10，R11，怎么是0.47，这是什么？欧？，还是千欧？还是兆欧？没见过这么标的，晕！典型值应是470K才对

轻风 · 发表于 2012-4-3 17:43:28

老胆机迷发表于 2012-4-3 10:20
这个功放级的删漏电阻R10，R11，怎么是0.47，这是什么？欧？，还是千欧？还是兆欧？没见过这么标的，晕！典 ...

很显然，此图上的电阻凡是未标单位是“K”的，都应该是以“M”做单位

老胆机迷 · 发表于 2012-4-3 17:57:35

轻风发表于 2012-4-3 17:43
很显然，此图上的电阻凡是未标单位是“K”的，都应该是以“M”做单位

噢，是这样子的，这种表示法还是第一次领教，以往未标单位的都是以“欧”为单位的，这次又长见识了！

老K · 发表于 2012-4-3 22:38:13

不过超线性好像挺难搞。

白居不易 · 发表于 2012-4-4 13:15:53

现代胆功放多采用超线性与三极接法两用电路，可以增加一种玩法。但是其屏极电压受帘栅压最高电压限制，对输出变压器要求也较高，有的发烧友把它称作不三不四电路。

shiuyipyuen · 发表于 2012-4-4 13:25:15

哈！不但DIY胆机可怀旧.看图纸标法同样亦可怀旧.这样标法多简练.久违了

XJQ600155 · 发表于 2020-3-13 15:58:37

谢谢楼主的文章，我得好好学习学习。收藏了哦
