用刚买的示波器测组装的三极管放大电路波形，很开心

qhdszq

买了一台20M示波器，开始显示向上偏，用光标读的电压值也不准，打开后试着调了一些电位器，现在凑和能用了，用专业的眼光来看，可能调得乱了，但是我很知足了。
按38度论坛上日本铃木雅臣的《晶体管电路设计》装了两个基本放大电路用示波器显示了波形，很高兴。自已也能装电路了！
又买了一台固维8016G信号发生器，但是打开看是修过的，问题是频率越高波形失真越严重，到1M档就几乎分不出方波、正弦波、三角波，都是一个形状，而在100K档还可以。但也差强人意，高手们看一看，大概问题在哪里。

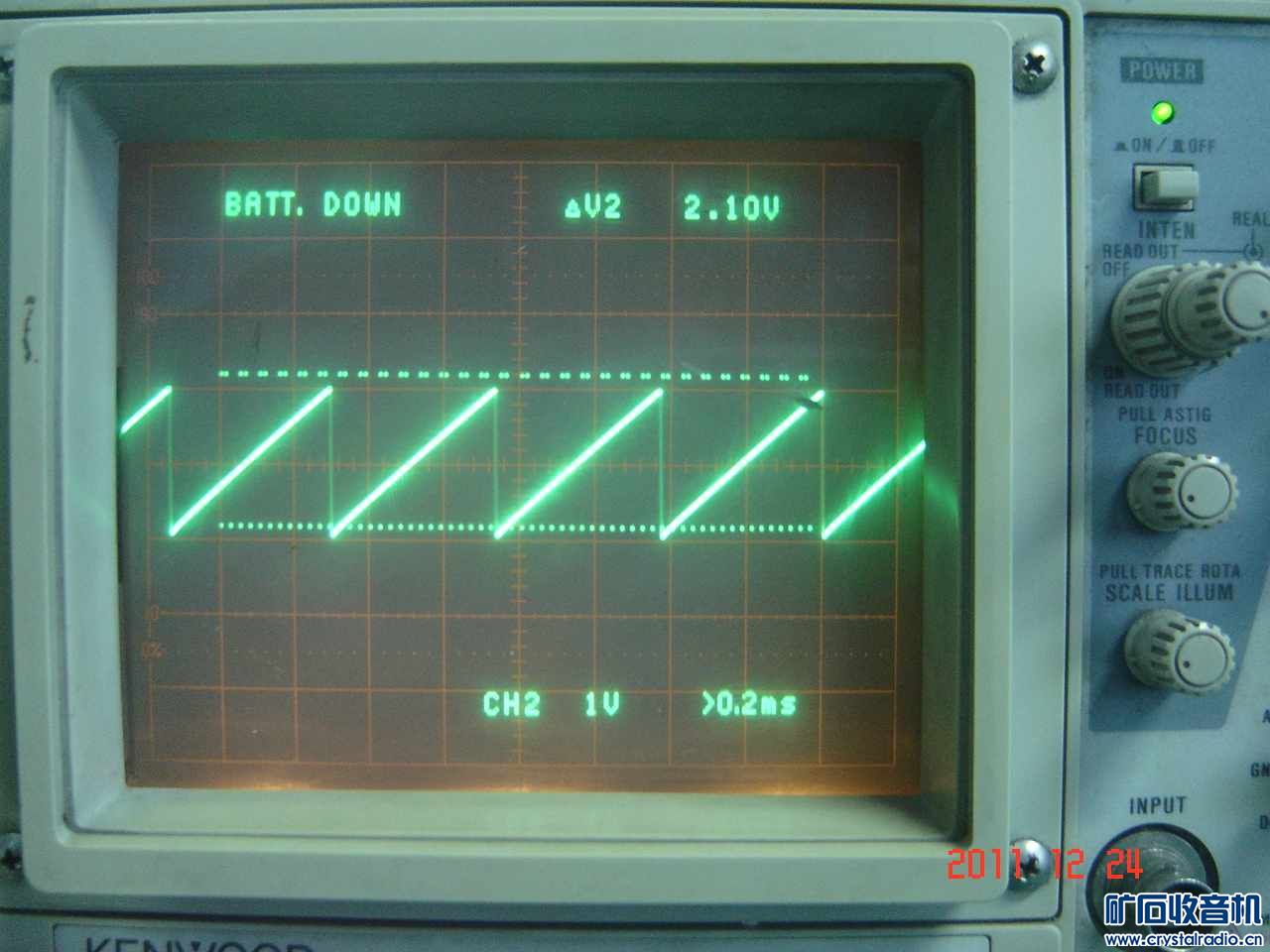

显示低频三角波正常

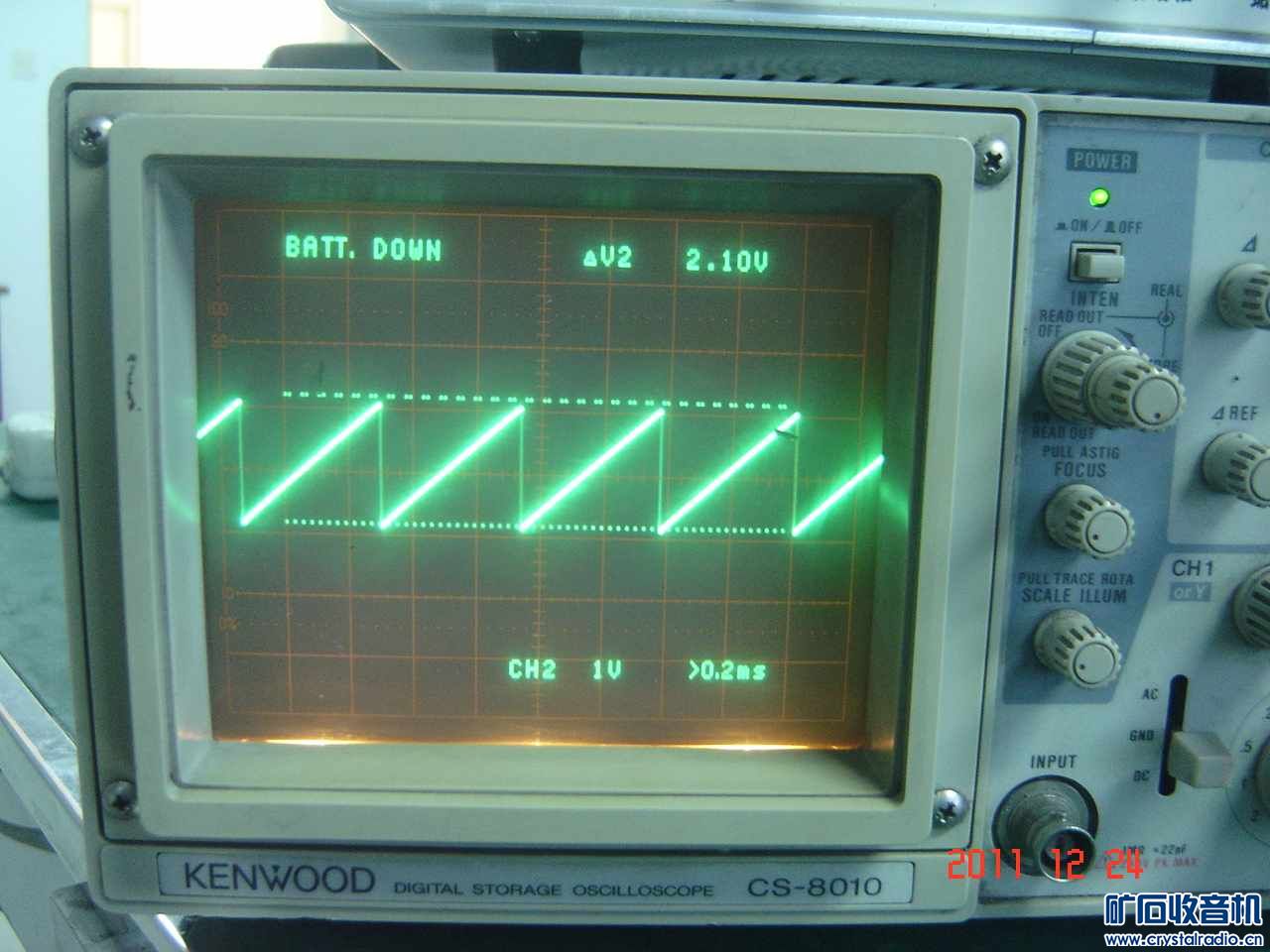

低频三角波正常

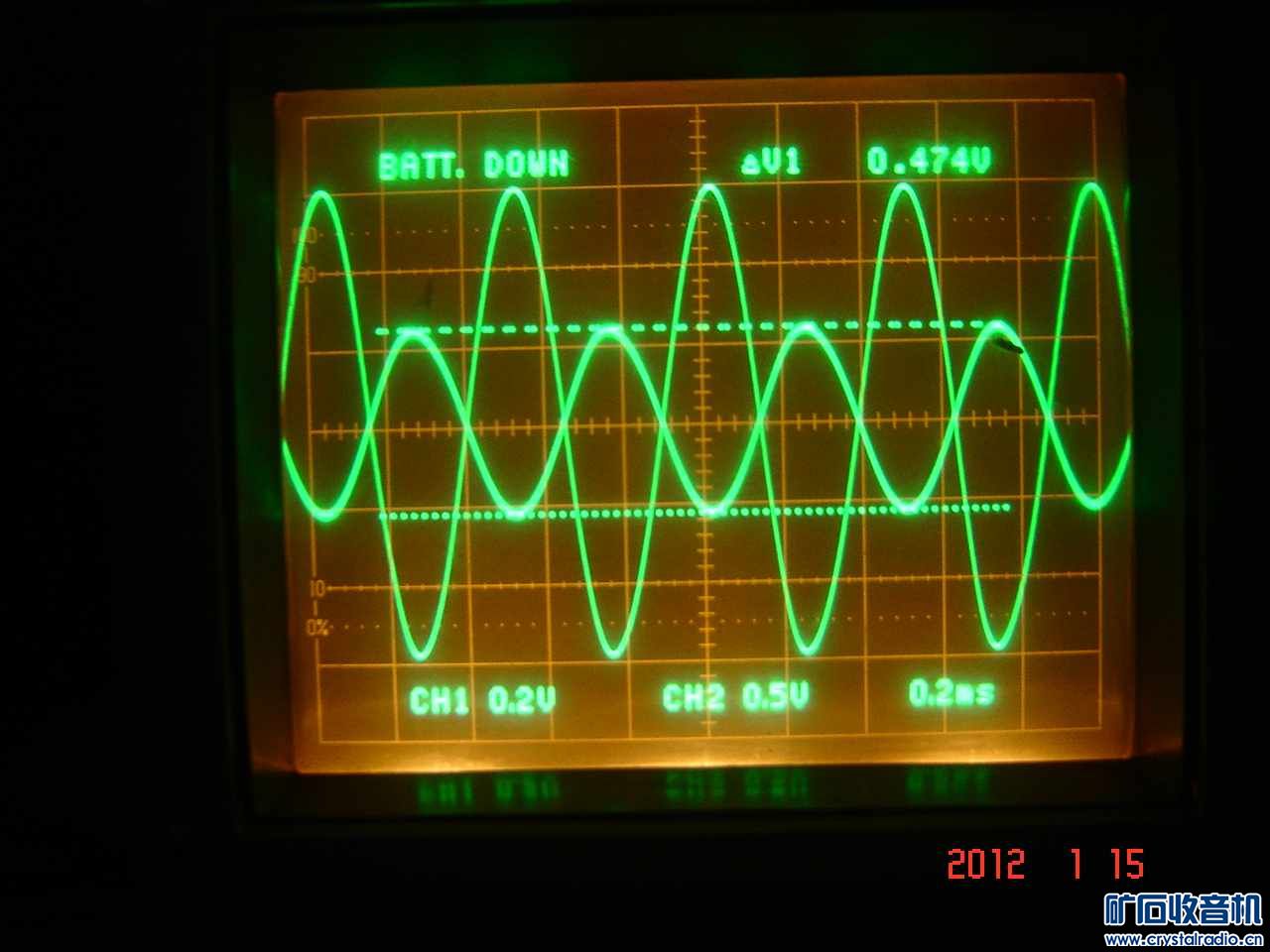

5倍的放大电路

5倍放大电路3

信号发生器外形

100K档方波显示

100K档三角波

100K档正弦波显示

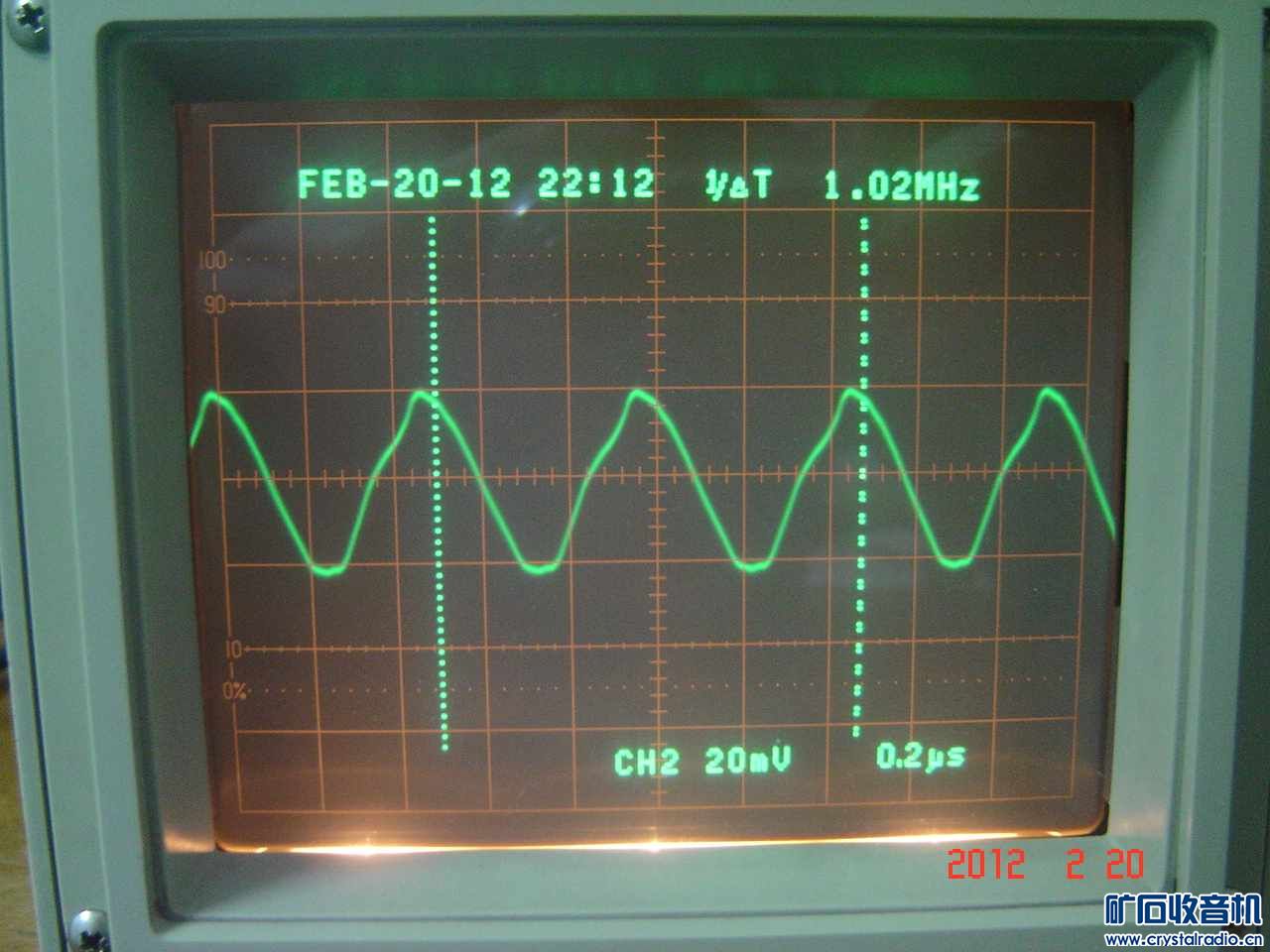

1M档方波显示结果

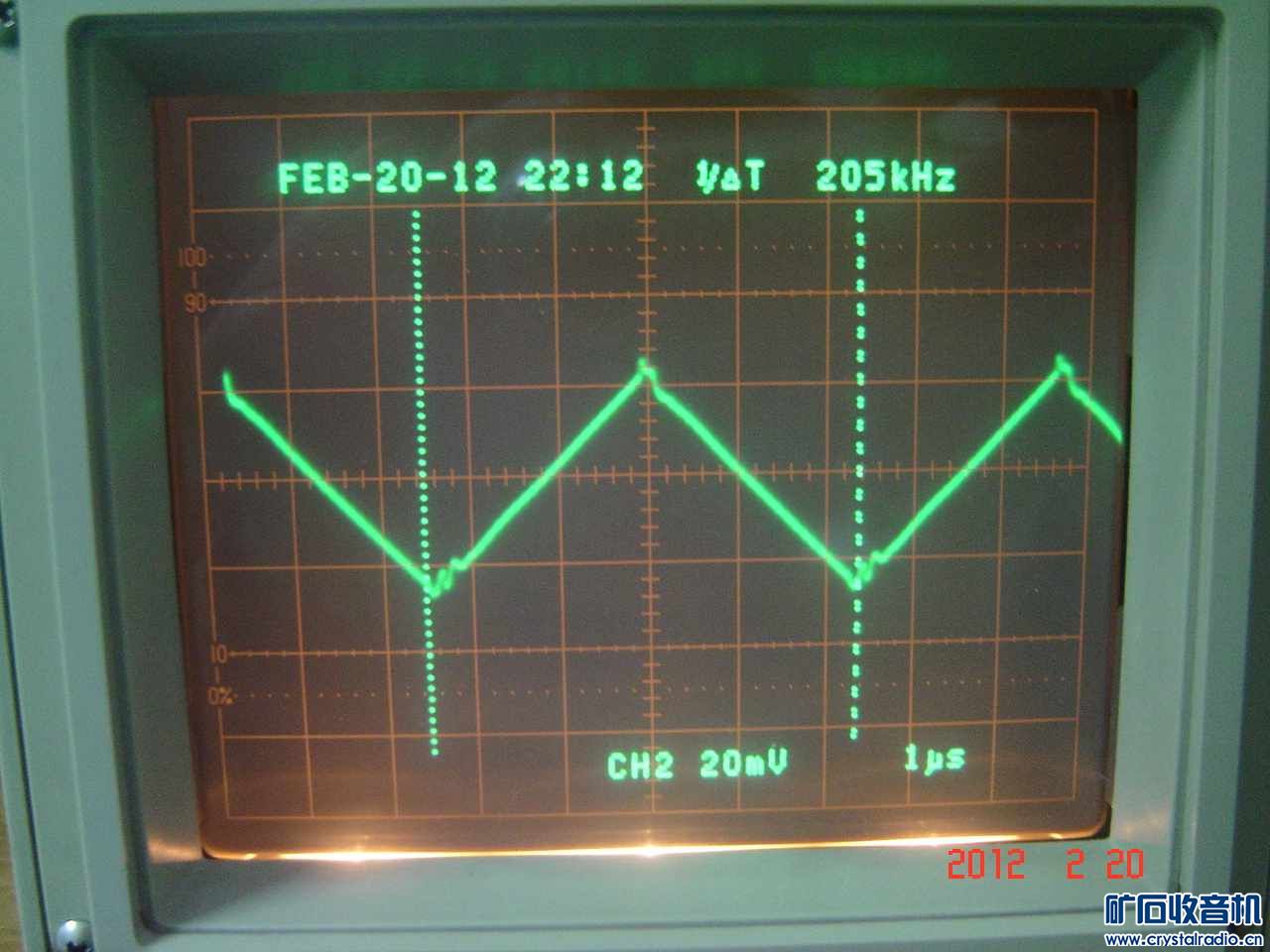

1M档显示三角波显示

1M档正弦波显示

lyh77717

示波器很不错啊。

sxiaoguang

我的示波器是 泰克的 TDS1012    感觉还是你这个漂亮啊

求知无足

有了示波器，就好象长出了一双能看见电波的眼睛！真的很开心！

qhdszq

我也有一个TEK210的示波器但是看着总没有模拟的来得直接，
还是那句话：搞模拟电路用模拟示波器，搞数字电路用数字示波器。

BDG326

有了示波器，大家都是二郎神了，呵呵。

tianxiangpu

有了示波器，大家都是二郎神了，呵呵。
BDG326 发表于 2012-2-21 15:02

    是神器吗?哈哈。

飞菜鸟

有了示波器，大家都是二郎神了，呵呵。
BDG326 发表于 2012-2-21 15:02

    此话精典啊。

laghi

还是CRT的看着平滑舒服

lijie20022641

回复 1# qhdszq


    你的示波器花了多少米买的

四爷

安顺人民发来贺电

阳光总在风雨后

你的示波器花了多少米买的

fzh547611

我的那两个示波器只能显示波形。

火腿肠

有几个图测试触发电平设置有问题

qhdszq

什么有问题？触发电平不够就显示不出稳定的波形啊！
