学校做的一三用表

蝉鸣在夏天 · 发表于 2012-2-12 00:19:46

积极参加了学校的科创比赛，一个月左右的时间，凭自己的努力不算轻松的完成了，成绩也不错。算是断断续续学习一年单片机的汇报吧。

元件

半成品

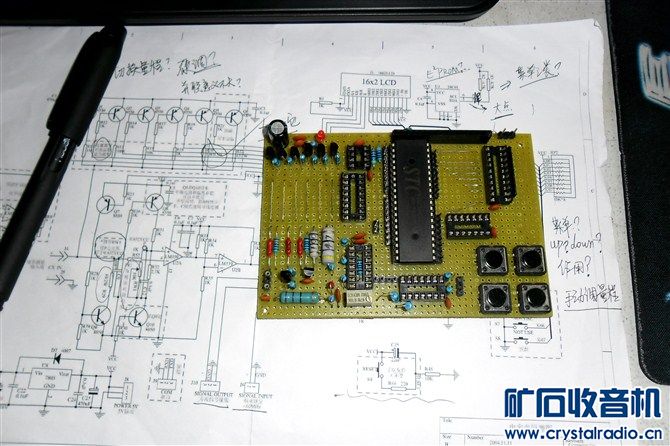

特写1

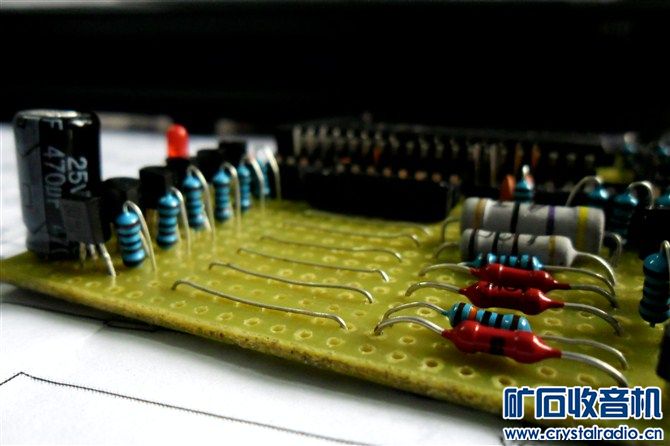

特写2

特写3

特写4

布线

主菜单

电容测量模式

量程选择

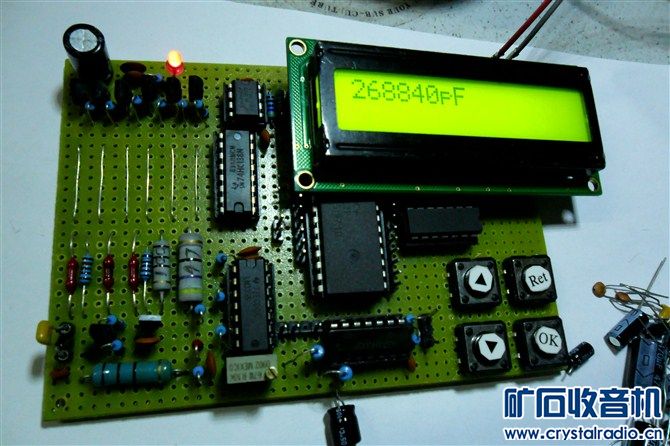

实测1

实测2

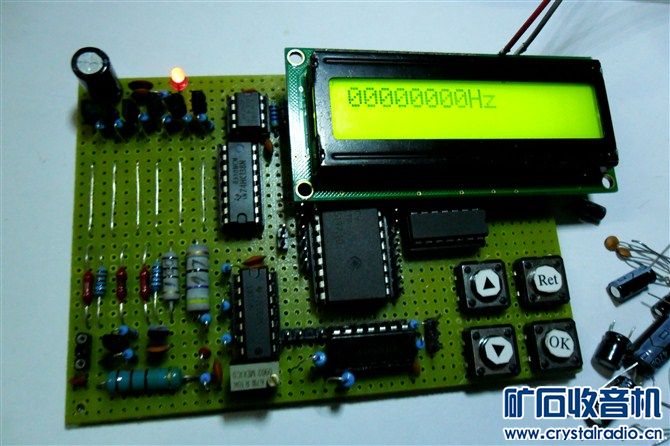

频率测量模式

方波输出模式

输出方波

输出方波
补充说明的是，可以实现上次电容量程以及上次输出方波的记忆功能，下次进入相应模式时，自动选择。
传的图有点多，希望第一次发帖别出错啊呵呵。

蝉鸣在夏天 · 发表于 2012-2-12 00:22:46

成功发帖，顶一个，最后一张图背景就是电路图

MAX1223 · 发表于 2012-2-12 11:35:26

成功发帖，顶一个，最后一张图背景就是电路图
蝉鸣在夏天发表于 2012-2-12 00:22

还是上一个正式的原理图吧！

蝉鸣在夏天 · 发表于 2012-2-12 12:14:44

回复 3# MAX1223
没有sch文件，因为给我们的题库是word文档，我从里边copy出来这张图，我就是照着它弄的，毕竟也没用pcb

蝉鸣在夏天 · 发表于 2012-2-12 12:16:52

回复 4# 蝉鸣在夏天

电路图

蝉鸣在夏天 · 发表于 2012-2-12 12:18:02

回复 3# MAX1223
不清楚的再问我吧

boywc · 发表于 2012-2-12 13:01:29

电路板用焊锡走线，很费心思啊，焊技了不得

蝉鸣在夏天 · 发表于 2012-2-12 13:20:19

回复 7# boywc
嘿嘿，多谢夸奖。我当时计划一根飞线也不用，没办法板子买小了，但是尽量减少飞线，拿着板子和电路图构思布局就用了大半天

MAX1223 · 发表于 2012-2-12 13:20:49

回复 MAX1223
不清楚的再问我吧
蝉鸣在夏天发表于 2012-2-12 12:18

谢谢了！还能看得清楚，不明白的地方再请教。

szywang · 发表于 2012-2-12 19:51:19

高人啊，焊接得那么整齐。

xiaomu · 发表于 2012-2-13 20:13:51

呵呵图多了不好吗？
这个只能测电容吗

蝉鸣在夏天 · 发表于 2012-2-13 21:00:16

回复 10# szywang
一米七不高

蝉鸣在夏天 · 发表于 2012-2-13 21:01:52

回复 11# xiaomu
还能测频率，就是信号发生器给个方波，能显示频率多少；另外就是简单方波输出，四个，见图
