【参赛】tea5767+12C2052AD FM 数显小巧收音机

hearttolin · 发表于 2012-1-6 23:20:47

本帖最后由轻风于 2012-1-8 15:57 编辑

【参赛】tea5767+12C2052AD FM 数显小巧收音机送给导师的礼物

大四了，想亲手做个收音机送给我的导师。这么多老师为什么送给他呢，这里面有很多原因啊。
四年前，怀揣梦想的我走进了南京一所一本农业院校，唉，本以为我进了一所好学校，静心想想，我亏大了。我被调剂到环保专业，和我从小就形成的爱好——DIY好不相干啊！
于是就浑浑噩噩的度过了两年，真是虚度啊。。。
然而在大三，我因偶然机会认识了我的老师杨教授，他对我的动手能力，想象力非常赞同，并帮助我指导我，让我参加了一次省赛，算是给大学生活画上了圆满的句号。
当然，他很希望我读他的研究生，但是因各种原因，我最终走上了毕业找工作的道路。
为了感谢他这位伯乐，于是我想亲手做个收音机给他，原因有二：第一，他是老人家，喜欢听收音机。第二，他老人家喜欢单片机。于是就做收音机了。
当然了，我毕竟没经过专业的电子方面的学习，于是就做了个最简单的，tea5767数显收音机。
首先是寻找合适的收音芯片手里有三种，据我所知TEA5767芯片分简版和完整版，好像简版就是多了一些电感电容，收到的频道数量差不多，只是灵敏度差点（从无线电杂志上看到的）途中左边的是完整版，音质最好，中间和右边的是简版的，我选择简版是因为它的引脚整齐。

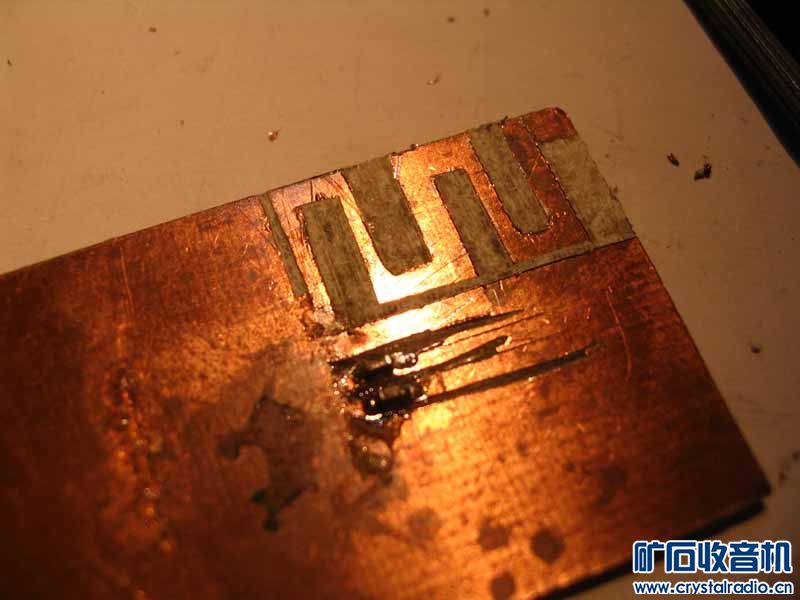

找了块单面覆铜PCB，刻刀伺候，有人问我为啥不热转印腐蚀啊？唉，在学校没条件撒，只能麻烦点了

基本完成的FM收音机模块

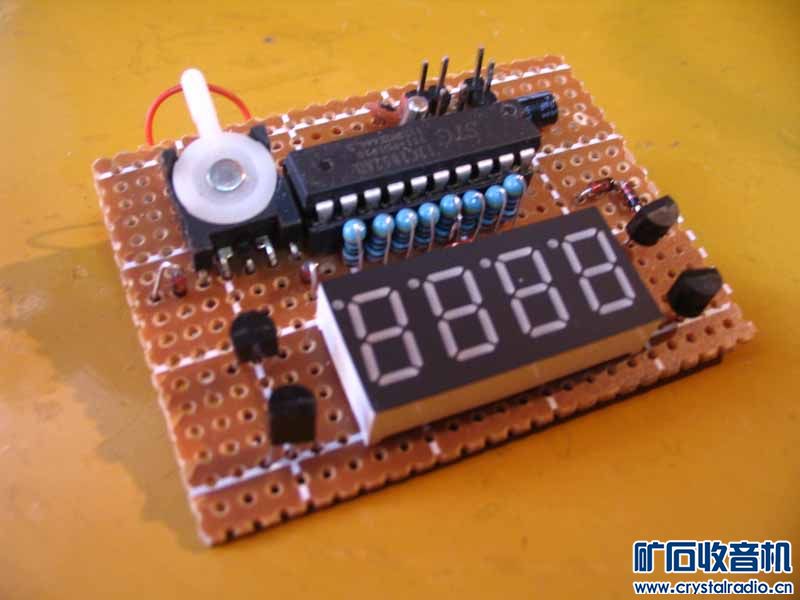

基本完成的单片机显示模块，亮点是，那个调频开关，是飞梭的，方便。单片机是STC 12C2052AD

背面好多飞线，那红线不是单芯的，是专门用了飞线的镀锡线。

参考电路图和资料

这个收音机特点就是非常小巧，可以对比那个单片机，巴掌大点，呵呵。
现在这个FM还在调试中，
供电采用锂电池，还差个功放，我准备选用MP4常用的LN5890 1W单声道功放，比较小巧简单，低耗。
完成后我会给他找个非常合适的外壳，准备走复古路线，希望老人家喜欢
鉴于，明天就是大赛的截止日期，故仓促发上来，希望大家多提提意见。

66718 · 发表于 2012-1-12 10:06:37

不错，可惜投票的名额用完了，只能顶帖，表示支持了。

hearttolin · 发表于 2012-1-12 13:38:01

回复 2# 66718

多谢支持，多谢各位了

LGW810 · 发表于 2012-1-12 21:29:51

很是羡慕。支持一下，静候进展

xiaomage · 发表于 2012-1-14 22:48:55

却是动手能力很强，不错

nongxie · 发表于 2012-1-15 10:38:12

斯待完工...........

老国哥 · 发表于 2012-1-15 17:41:00

有源程吗？

吉林龙卷风 · 发表于 2012-1-15 22:43:12

有源程序吗？学习一下啊

学习者 · 发表于 2012-1-16 21:37:40

提示: 作者被禁止或删除内容自动屏蔽

虎虎 · 发表于 2012-1-17 07:05:54

好东西，有空也做一个。

zh68a11 · 发表于 2012-6-11 22:35:35

有源程序吗？学习一下啊

gd4424 · 发表于 2012-10-1 13:33:45

非常强大.支持DIY.

neoxgchen · 发表于 2012-10-1 14:50:57

关注。同问：有源程序吗？学习一下啊
