1920 年代的调谐电路组件

最近得到了三套相同的调谐电路组件,这是其中一套。它们可能是从一台上世纪 20 年代的两级高频放大电子管收音机上拆下来的。

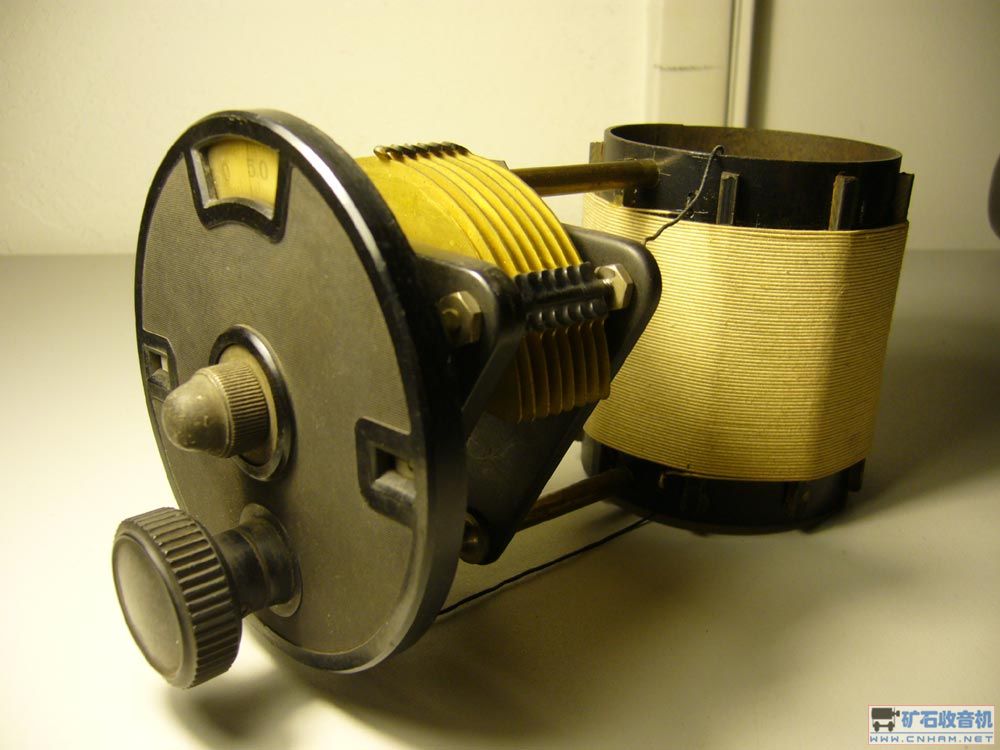

可变电容器的金属零件加工很精致。定片和动片各在三个角度焊接，相当牢固不易变形。次级线圈的导线是 9 股丝包线 70 圈，测量它的电感量是 330 uH。线圈架圆筒是电木，但是线圈不与圆筒接触，被 8 条方形电木条架空。

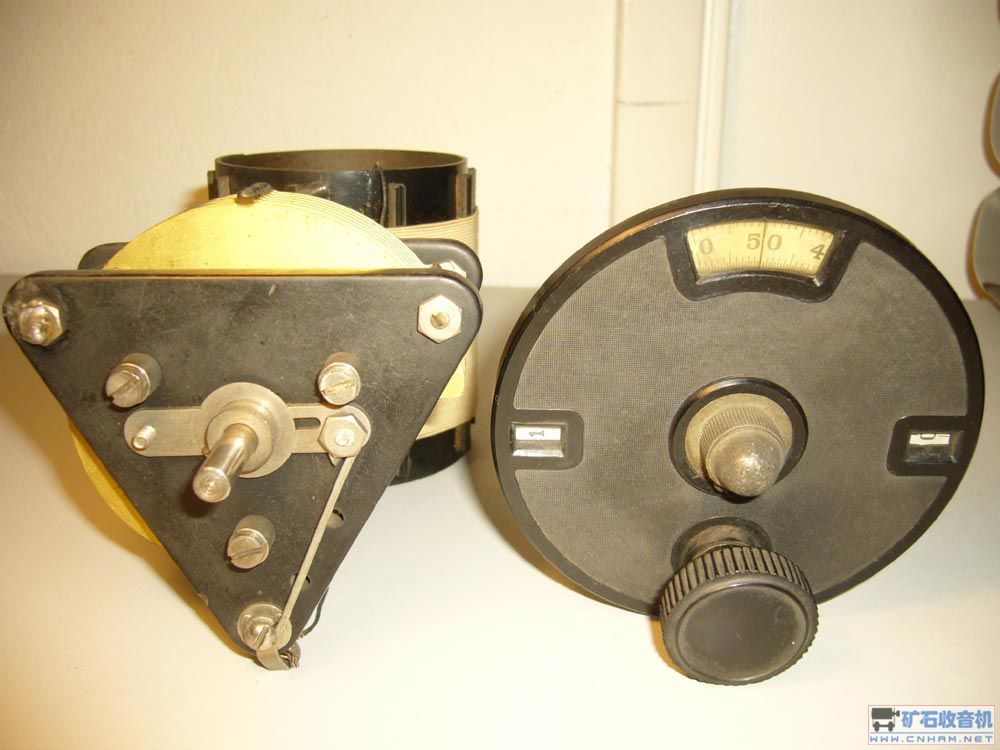

可变电容器的刻度盘有 1: 5 的减速装置。奇怪的是度盘有三个窗口，我觉得只有中间较大的扇形窗口有用，其余两个是可有可无的。

刻度盘背后的减速设计其实很简单：旋钮的轴压紧铜盘内缘，带动可变电容器的转轴旋转。在刻度盘的胶片后面印着文字，表明是在 1925年11月17 日取得专利。因此我估计这套零件是 20 年代后期的产品。

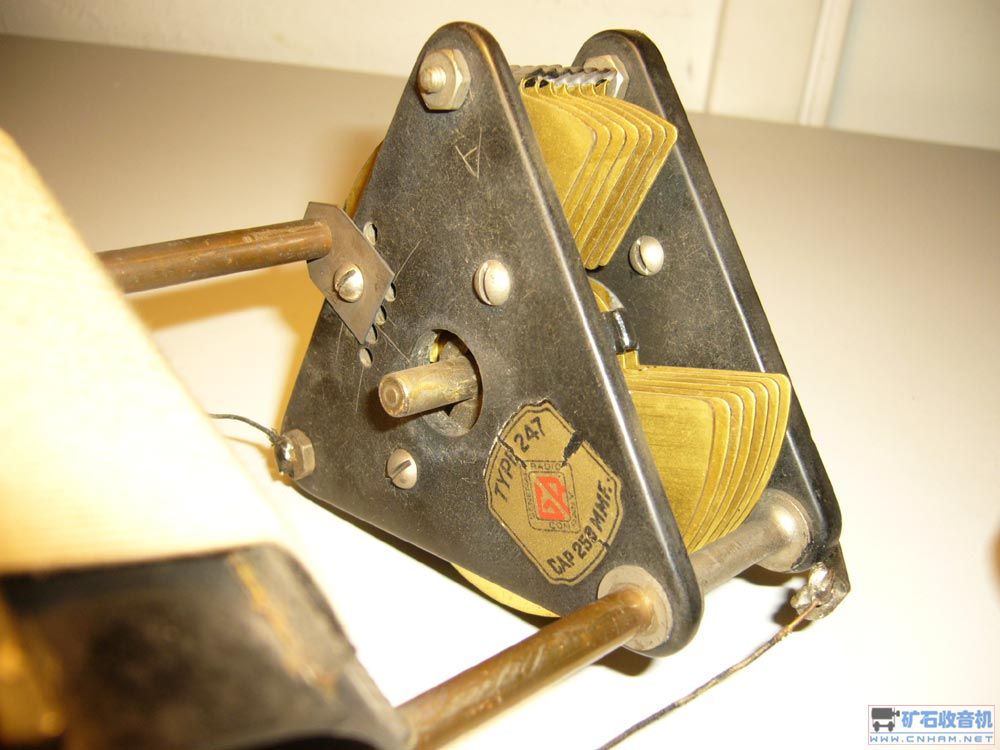

可变电容器的标签有 GR（General Radio Company 通用无线电公司）的红色商标。标称电容量是 250 mmf。电容器的电木板左边有两排螺丝孔，固定线圈的铜杆用螺丝安装在这些螺丝孔上，可以调整线圈倾斜的角度，改变与其他线圈之间的耦合程度。

线圈筒中间是挖空的。里面有个初级线圈，间绕 6 圈，电感量 10 uH。初、次级线圈被 8 条方形电木条隔开。但是有点奇怪，初级线圈有三格绕在线圈筒里面，五格绕在外面，可能是为了不让两个线圈耦合太紧密吧？

有时间试验的话，想用这三套零件试装一台三回路矿石机，看看效果如何。
