【参赛】强信号下的矿机总有非凡表現《实验》

   关闭 [复制链接]

发表于 2011-12-2 20:43:04 | 显示全部楼层 |阅读模式
中波电台近在咫尺矿机性能充分展现
创造条件让矿石收音机重现昔日輝煌

DIY一台中波发射机,发射频率1260KHz,配合检測矿机性能。
发射机电路设计、元器件筛选、装配要点、各级电压电流调整、发射频率确定、天线阻抗匹配、整机老化等与矿机无关的內容不赘述。
发射机早已拆除,改为6P6P单端功放。留下许多实验资料。

DIY数台参与实验机种;用活动矿石检波单回路、双回路、双回路双矿石、三回路矿机,0-V-0单灯机,直放式晶体管机,再生式晶体管机,结型场效应管机。
接收状态中的矿机图片,采用全电路实体连接,透明拍照不留疑虑。

实验内容
无天地线接收、推动喇叭放音、给数字表供电,点亮N只LED发光二极管矿机,无电源直流电子管机、无电源直放式晶体管机、无电源再生式晶体管机、无电源结型场效应管机。

实验证明
矿机对接收环境电场强依赖性很强。同一台矿机,当接收环境电场强发生变化,性能表现则完全不一样。
甲、乙两地根据不同接收环境,精心制作的矿机,在性能上沒有可比性。而外观造形,制作工艺尤显重要。
依赖强信号整流后作为电能量,供给半导体三极管、结型场效应管、MOS场效应管、直流电子管等元件组成的无电源机沒有普遍适用性。

实验体会
矿机简单技术含量低,强大信号下的矿机总有非凡表现,让人飘飘然。而微弱信号下的矿机,带给矿迷总是无尽折騰。
接收环境电场强弱的地方,要提高矿机性能,没有什么捷径路可走,优良的天地线是展现矿机性能的关键。
矿机制作过程中,只有根据自己所在地域接收环境因地制宜选择电路,才能获得成功。不能依样画葫芦照搬硬套。
如果把参与实验原本有明确归属的机种,因无源接收,都戴上矿机科研成果桂冠即1K2矿机、3AX直放式矿机、3AK再生式矿机、3DJ场效应管矿机......多別扭。
提倡实事求是玩矿机,从现在做起,从我做起。

DIY一台中波发射机(实验后已拆除)

 楼主| 发表于 2011-12-2 20:49:08 | 显示全部楼层
回复 1# wzwxdx
DIY数台参与实验机种
矿机类

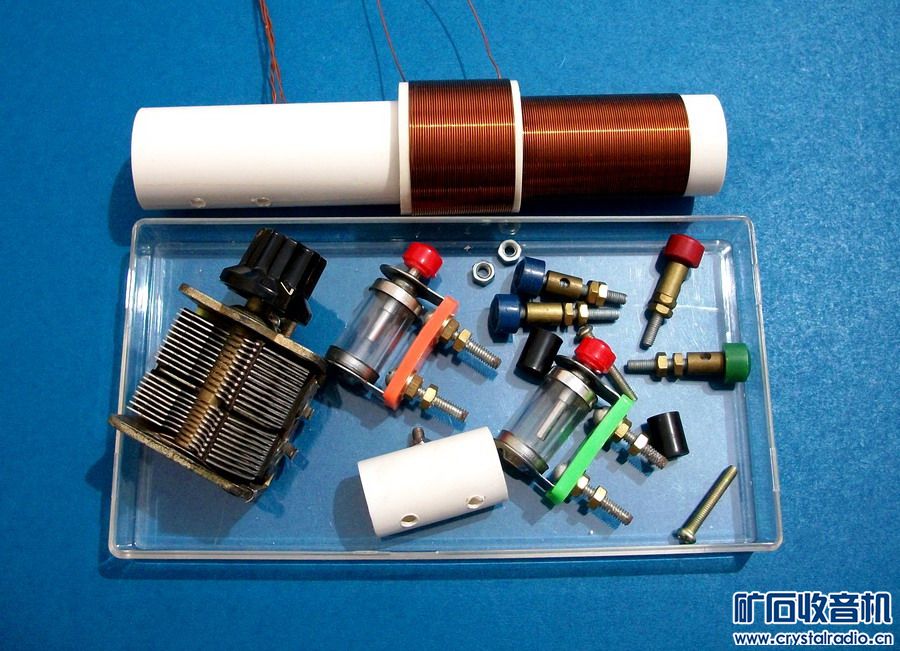

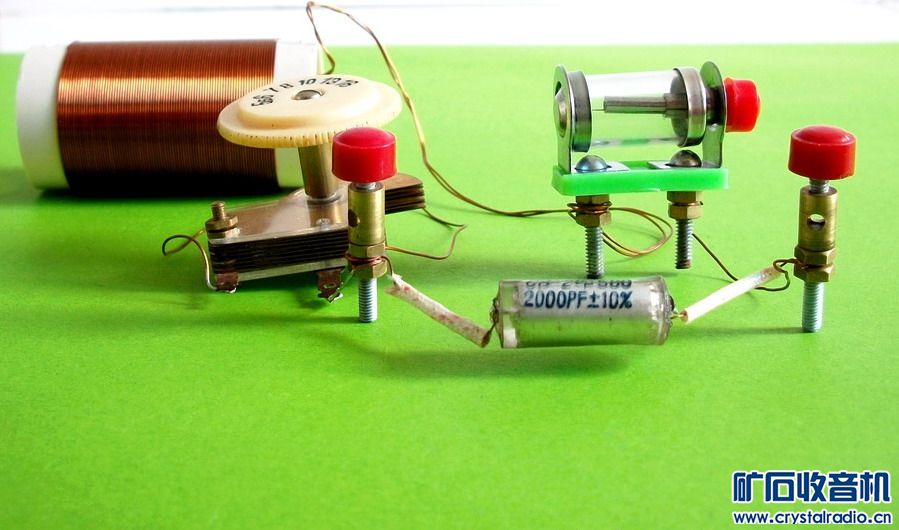

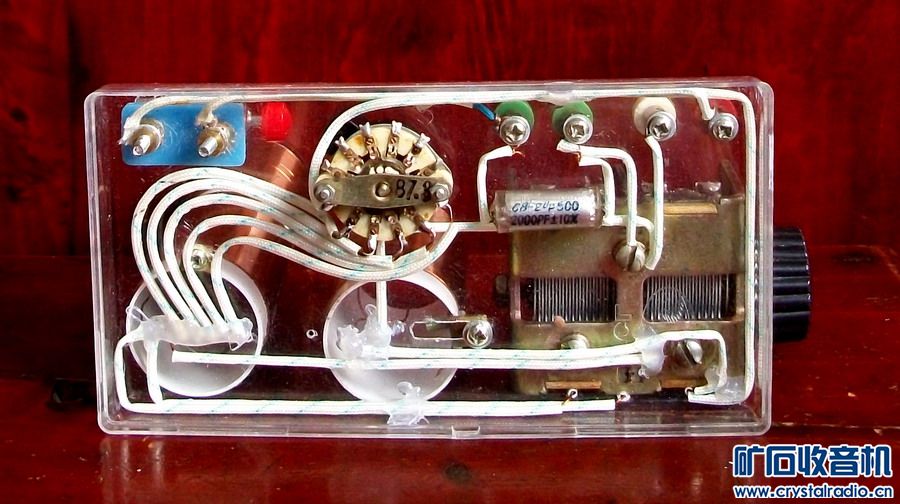

单回路
回复 支持 反对

使用道具 举报


 楼主| 发表于 2011-12-2 20:52:17 | 显示全部楼层
回复 支持 反对

使用道具 举报


 楼主| 发表于 2011-12-2 20:55:18 | 显示全部楼层

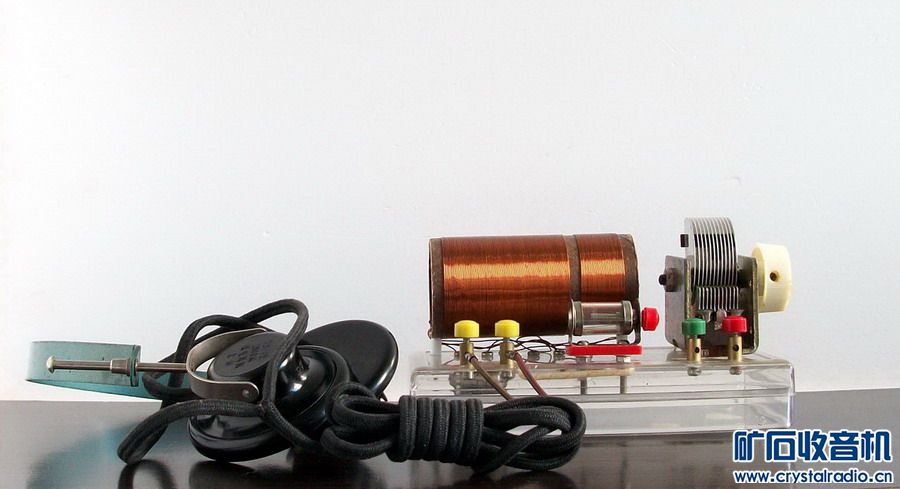

双回路矿机
回复 支持 反对

使用道具 举报


 楼主| 发表于 2011-12-2 20:59:47 | 显示全部楼层

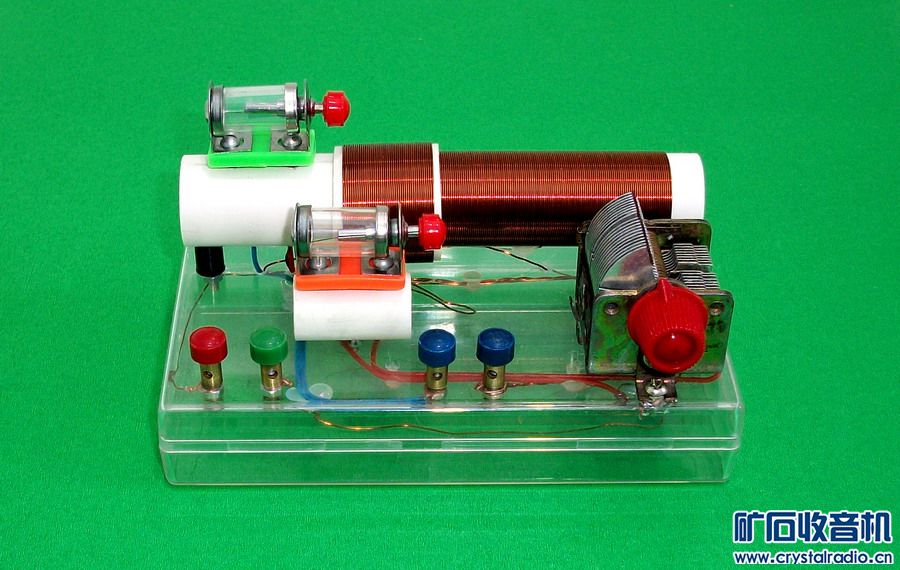

双回路双矿石
回复 支持 反对

使用道具 举报


 楼主| 发表于 2011-12-2 21:03:41 | 显示全部楼层
三回路
回复 支持 反对

使用道具 举报


 楼主| 发表于 2011-12-2 21:11:36 | 显示全部楼层
其它机种

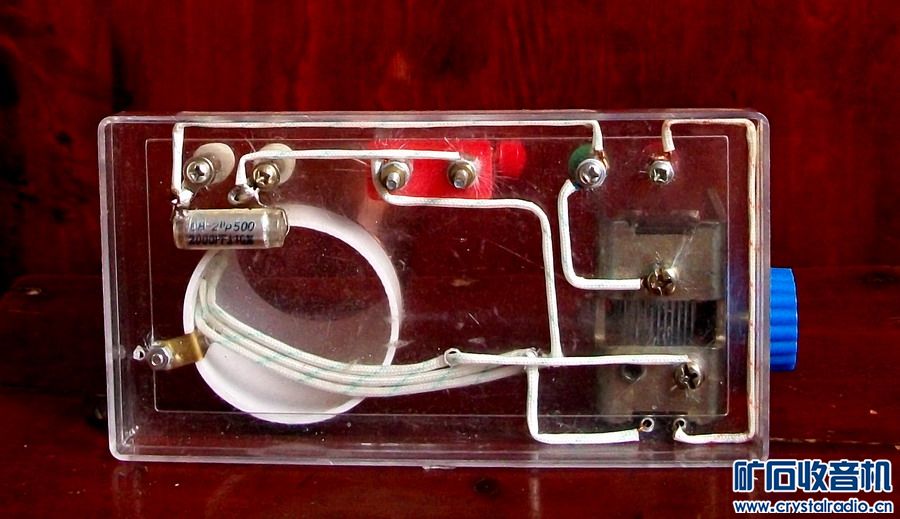

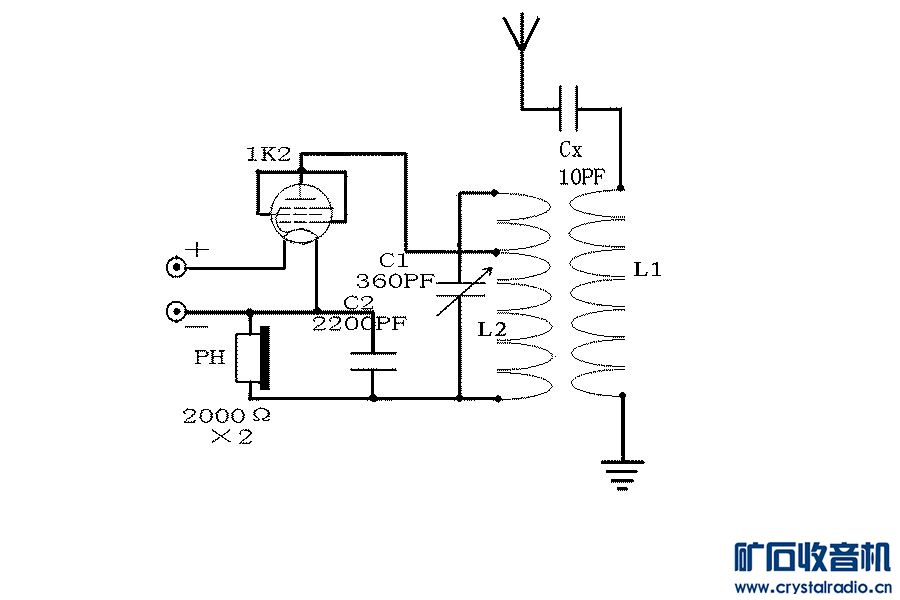

0-V-0单灯机
回复 支持 反对

使用道具 举报


 楼主| 发表于 2011-12-2 21:15:12 | 显示全部楼层

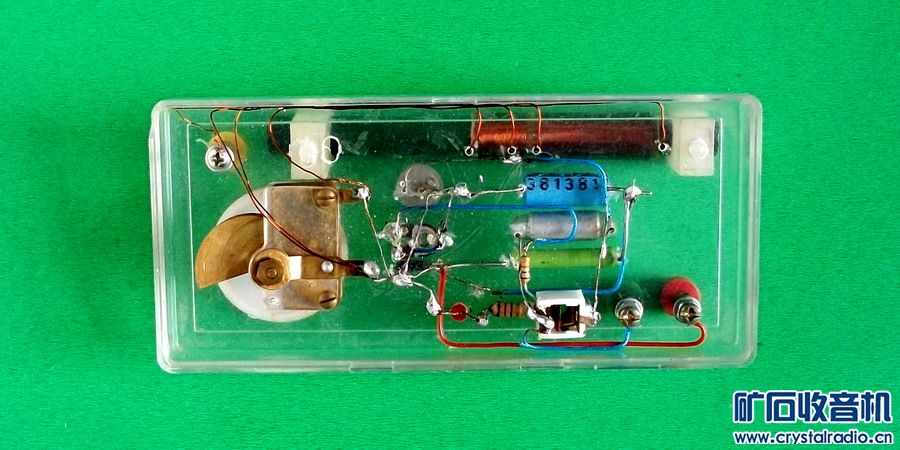

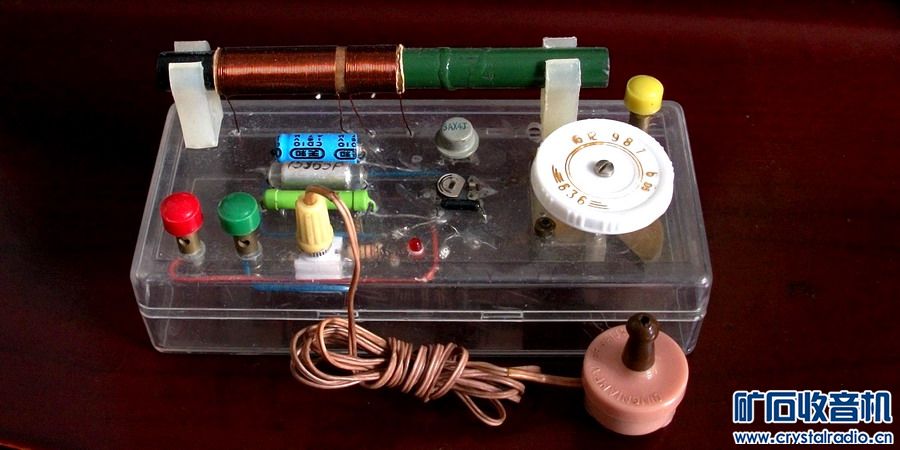

直放式晶体管机
回复 支持 反对

使用道具 举报


 楼主| 发表于 2011-12-2 21:19:17 | 显示全部楼层

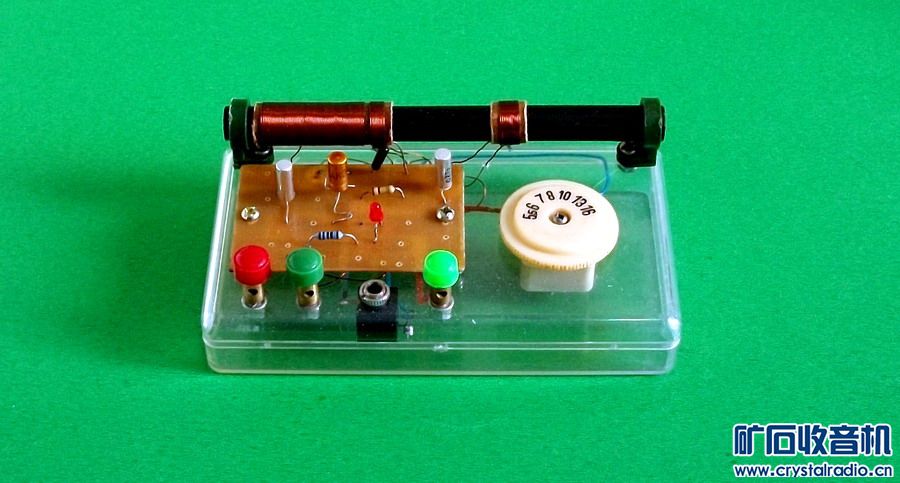

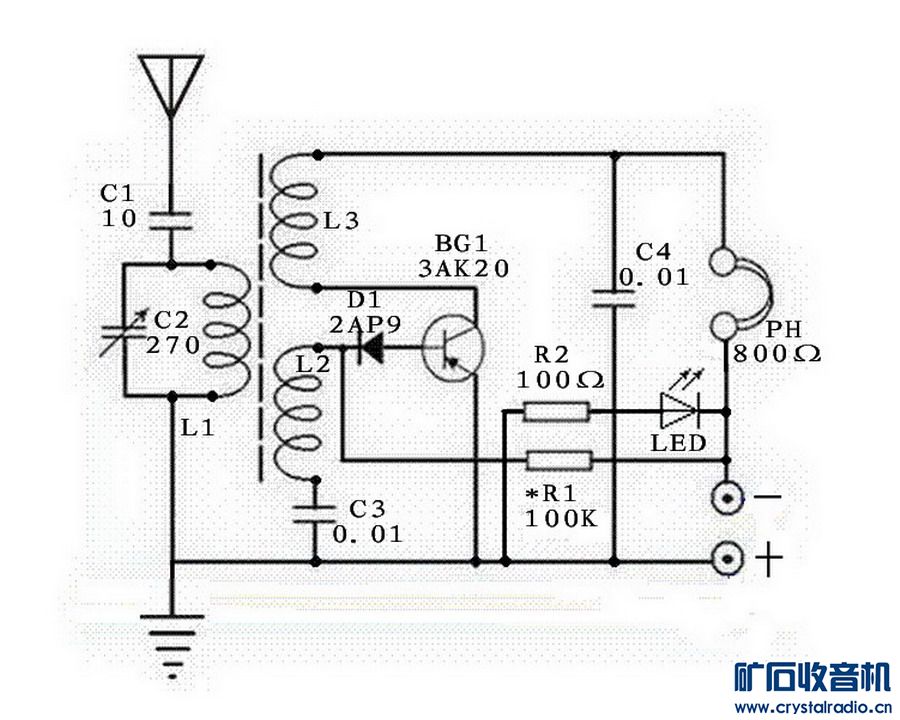

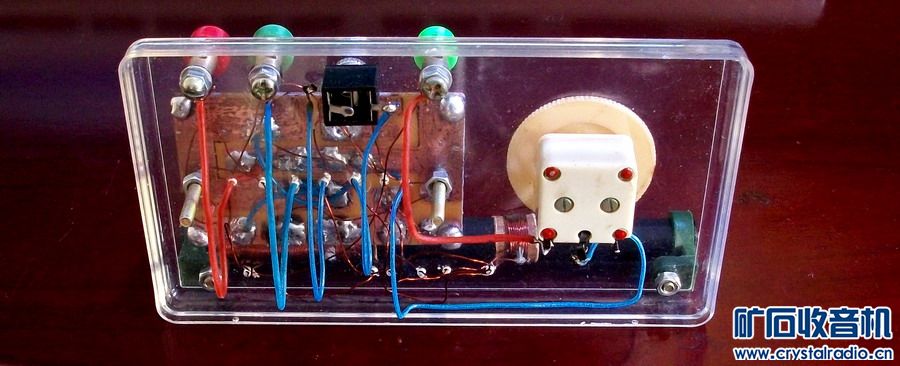

再生式晶体管机
回复 支持 反对

使用道具 举报


 楼主| 发表于 2011-12-2 21:22:26 | 显示全部楼层
结型场效应管机
回复 支持 反对

使用道具 举报


 楼主| 发表于 2011-12-2 21:38:56 | 显示全部楼层
参与实验机群
回复 支持 反对

使用道具 举报


发表于 2011-12-2 21:50:15 | 显示全部楼层
乖乖!狂迷!
回复 支持 反对

使用道具 举报


 楼主| 发表于 2011-12-2 21:55:39 | 显示全部楼层
实验内容
(一)无天地线矿石收音机
回复 支持 反对

使用道具 举报


 楼主| 发表于 2011-12-2 21:59:20 | 显示全部楼层

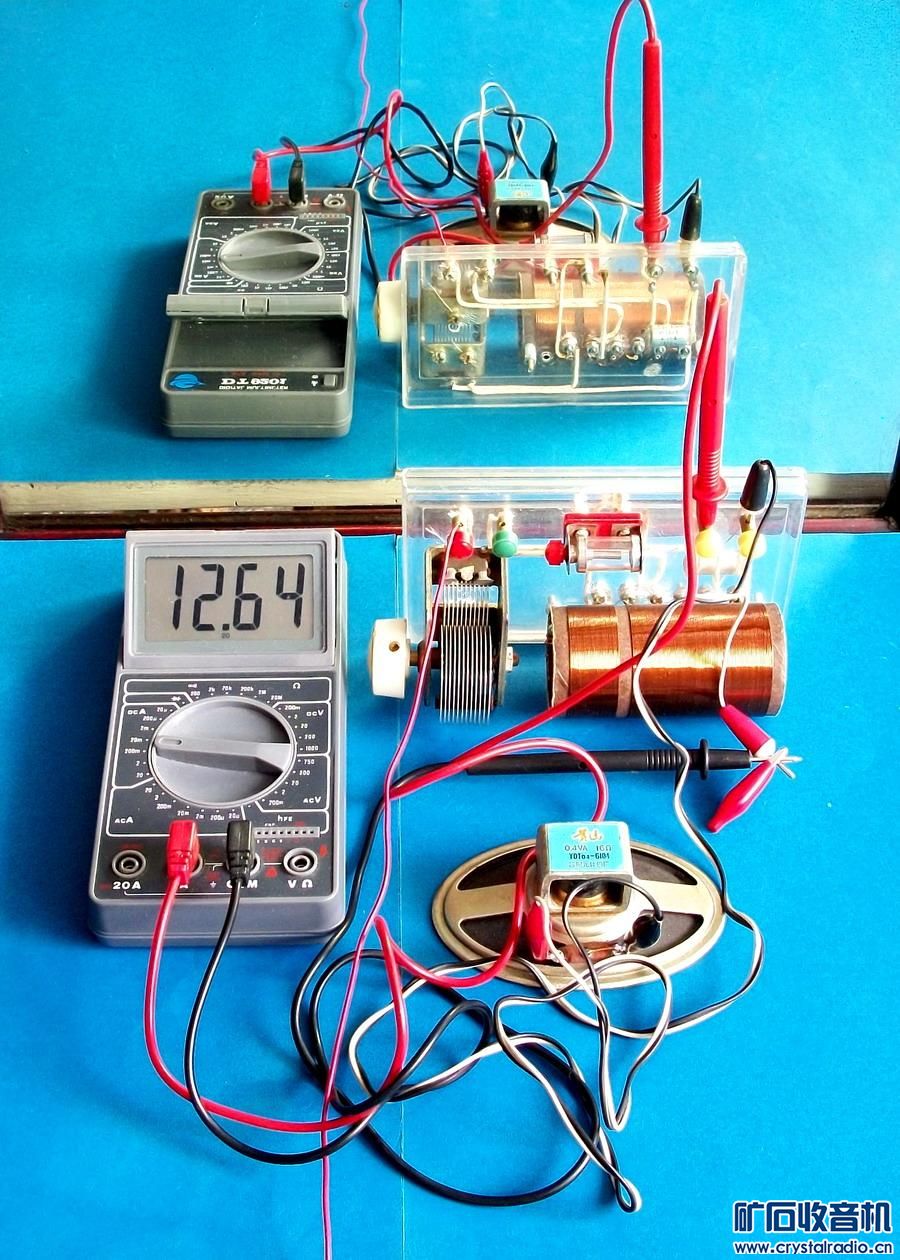

(二)推动喇叭的矿石收音机
回复 支持 反对

使用道具 举报


发表于 2011-12-2 22:03:14 | 显示全部楼层
无语,真漂亮!
回复 支持 反对

使用道具 举报
