年代很久的简易晶体管特性曲线图示仪

AT001

美国 B&K Precision 1972年生产的简易晶体管特性图示仪，距今已有50余年历史。我大约在30年前邮购。

性能指标：

集电极电压  0--100V ，最大电流 100mA
集电极电流  每度  1/2/5/10 mA
基极电压     每度   0.05/0.1/0.2/0.5/1 V
基极电流     每度  1uA--2mA   按 1-2-5 分档
阶梯极数     6       （我已按网上看到的方法改成 10极）

本机可直接或通过外加电阻的方式，测试PNP和NPN型晶体管及场效应管的特性曲线。
本机不自带显示，需外接双通道示波器显示波形。
本机附有带弹性伸缩的在线测试探头。

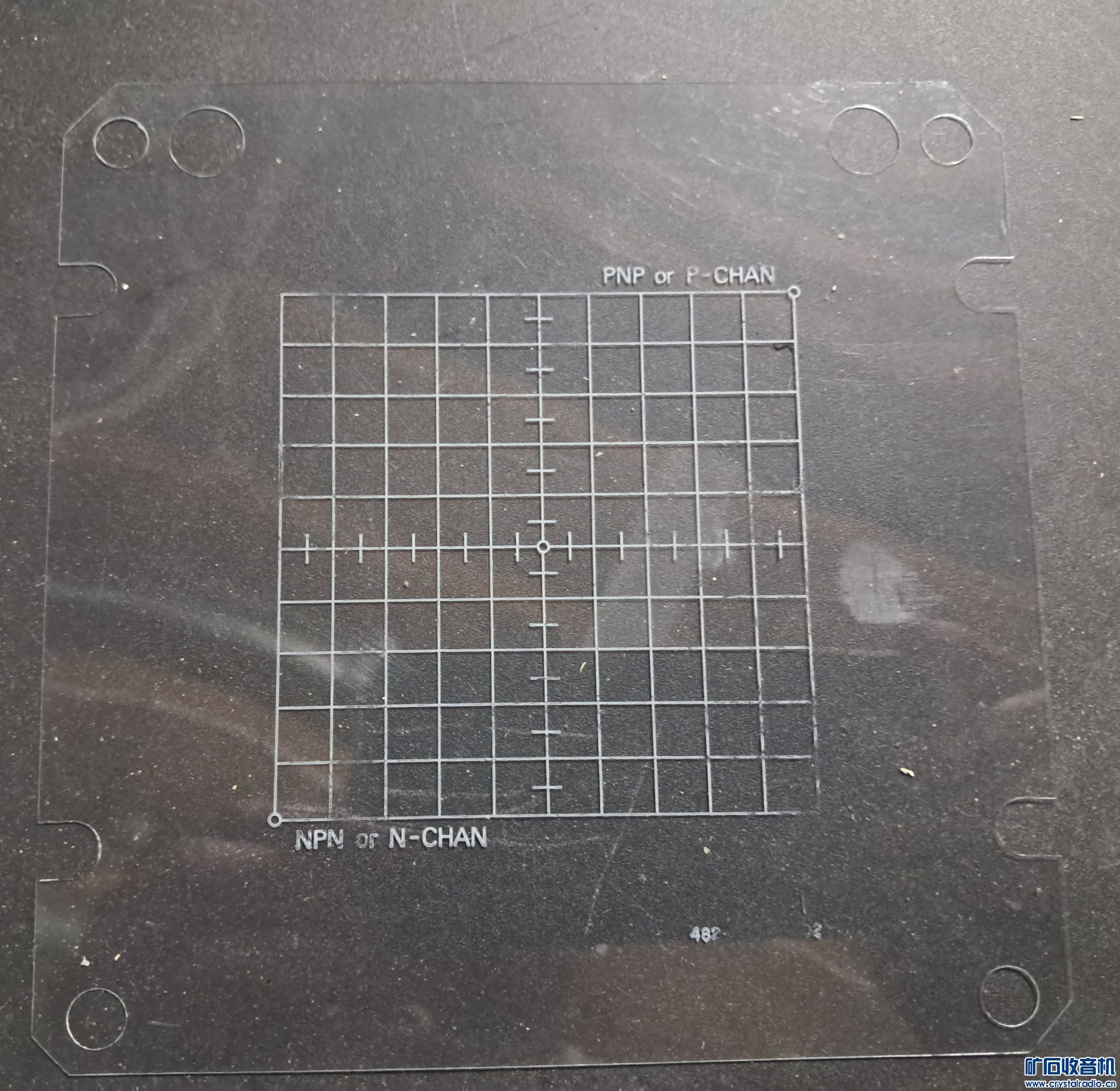

厂家还贴心的附送带刻度的透明胶片，可直接安装或贴附在当时的通用示波器显示上。

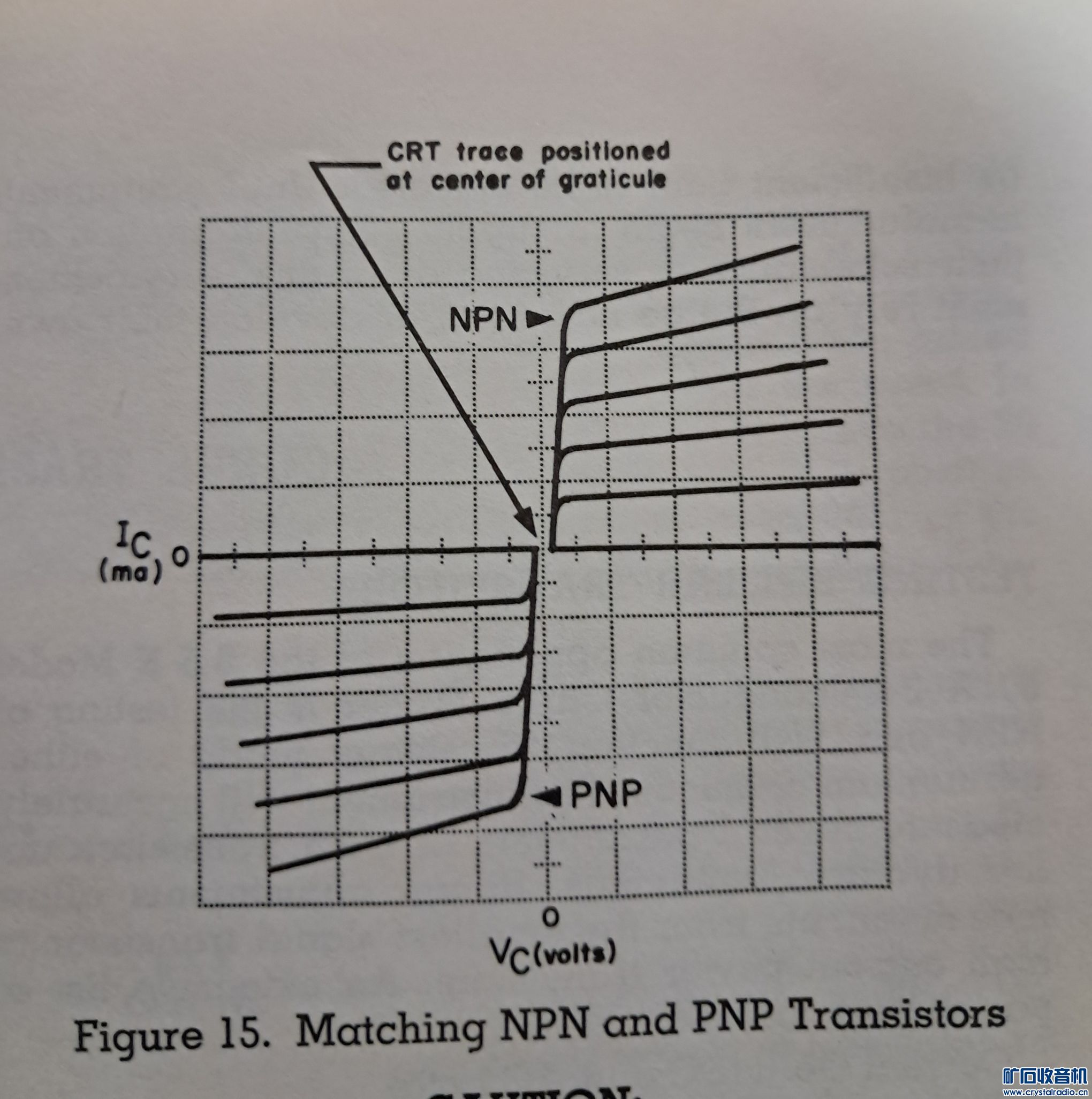

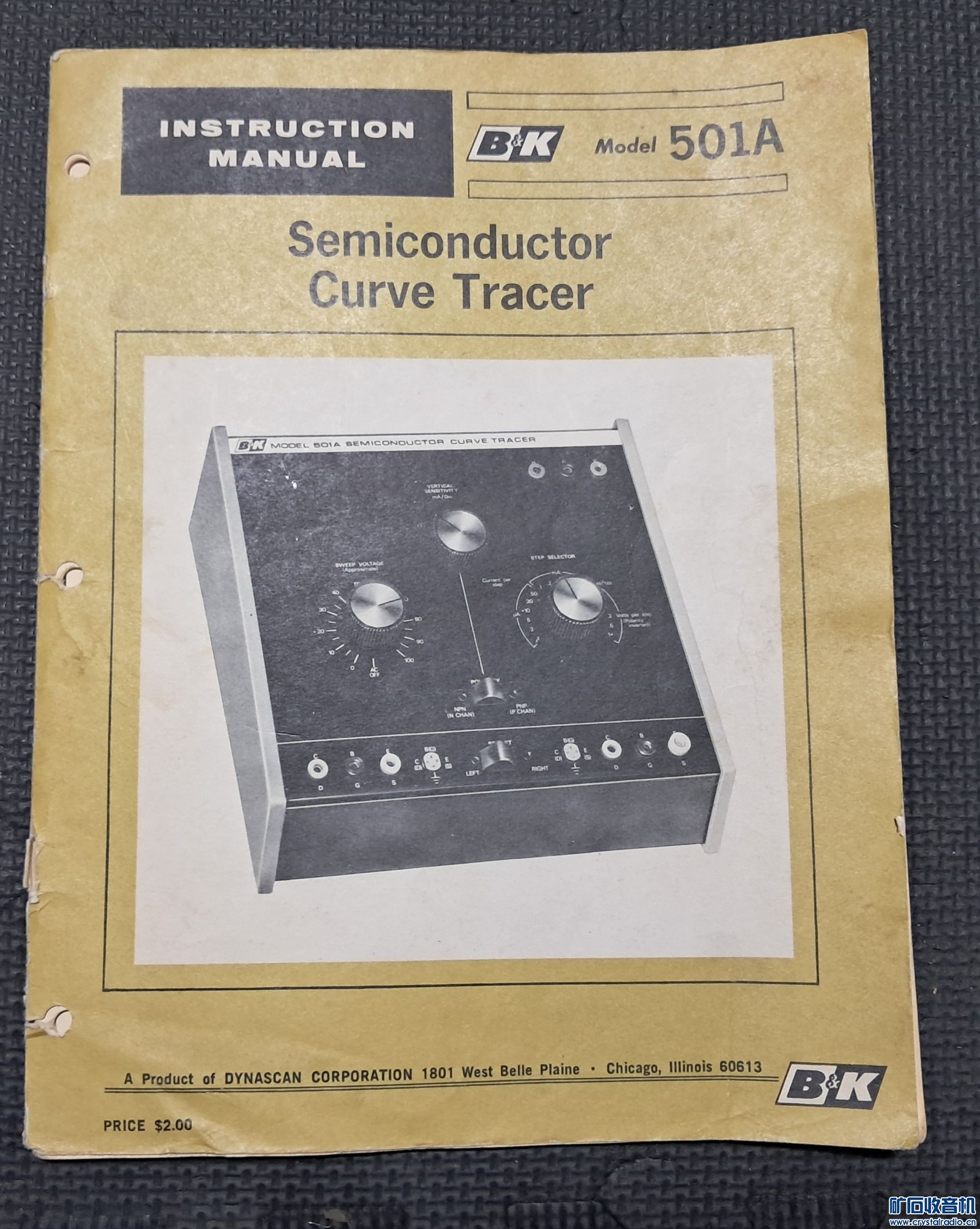

余见图。

快乐年

现在应用起来，直接调整Ic，这样对这个曲线的要求就下降了。

AT001

快乐年 发表于 2025-4-5 17:08
现在应用起来，直接调整Ic，这样对这个曲线的要求就下降了。

不是很明白你的意思。你是说对图示仪的要求下降了吗？肯定下降了。因为新制造的三极管线性，一致性都大大提高了。

问题在于你说的直接调整Ic，以前不也是这样吗。

图示仪在某些特定情况下，例如详细了解未知三极管，场效应管的情况，精确配对等方面，仍然有一定作用。

jin9402

楼主上几个实测图看看。

ywmxyz

说明书里有电路图吗？

AT001

有电路图及元器件列表。

AT001

jin9402 发表于 2025-4-8 01:10
楼主上几个实测图看看。

抱歉，实测图我就不打算搞了。我后来买了个上无二十一厂的XJ4810，所以这个已经至少20年不用了。尽管我估计仍然工作正常，但是不想麻烦了。因为我也不转让。除非你有其它方面的特殊需求，等我有空时可以试试。

jin9402

这个古董真是测试小锗管的利器呀，记得国产也有类似的产品。
看说明书，好像明确定义了Vce=10V，Ic=5ma时测得的电流放大系数为β值。
好像没有可选的管耗保护电阻，但是看曲线好像保护电阻是恒定的。
