求助 ST16A示波器图纸

沙坡鸣钟 · 发表于 2025-3-5 16:49:29

无聊买了个ST16A示波器，不带示波管。因为小巧，正好手里有一个方屏示波管闲置，想利用起来。哪位老师有这个示波器电路图分享一下，全晶体管，电路包含74LS00和74LS74各一块。附图如下：

海洋DZ · 发表于 2025-3-5 17:15:23

看看是否这个图纸？

ST16A示波器原理图.pdf (91.75 KB, 下载次数: 50)

海洋DZ · 发表于 2025-3-5 17:24:08

本帖最后由海洋DZ 于 2025-3-5 17:36 编辑

再补充一份ST16B示波器的电路图

ST16B示波器线路图-9页-5.7M.part1.rar (750 KB, 下载次数: 29)

ST16B示波器线路图-9页-5.7M.part2.rar (750 KB, 下载次数: 31)

ST16B示波器线路图-9页-5.7M.part3.rar (750 KB, 下载次数: 36)

ST16B示波器线路图-9页-5.7M.part4.rar (750 KB, 下载次数: 33)

ST16B示波器线路图-9页-5.7M.part5.rar (750 KB, 下载次数: 32)

ST16B示波器线路图-9页-5.7M.part6.rar (750 KB, 下载次数: 34)

ST16B示波器线路图-9页-5.7M.part7.rar (750 KB, 下载次数: 24)

ST16B示波器线路图-9页-5.7M.part8.rar (474.86 KB, 下载次数: 32)

沙坡鸣钟 · 发表于 2025-3-5 20:00:20

海洋DZ 发表于 2025-3-5 17:15
看看是否这个图纸？

已下载，很好，除了电源电路有点差别，其他都一样！谢谢老师。

沙坡鸣钟 · 发表于 2025-3-5 20:17:00

海洋DZ 发表于 2025-3-5 17:24
再补充一份ST16B示波器的电路图

已下载，这份图纸明显比上一份复杂，应该是更早的产品，与我实际电路差别很大，可以学习一下原理！已保存，谢谢老师无私分享好资料。

caihj3 · 发表于 2025-3-6 10:28:01

正需要，可惜权限不够不能下载。

ccczzzyy · 发表于 2025-3-6 15:59:37

带示波管屏蔽罩和管座吗？

沙坡鸣钟 · 发表于 2025-3-6 17:14:43

ccczzzyy 发表于 2025-3-6 15:59
带示波管屏蔽罩和管座吗？

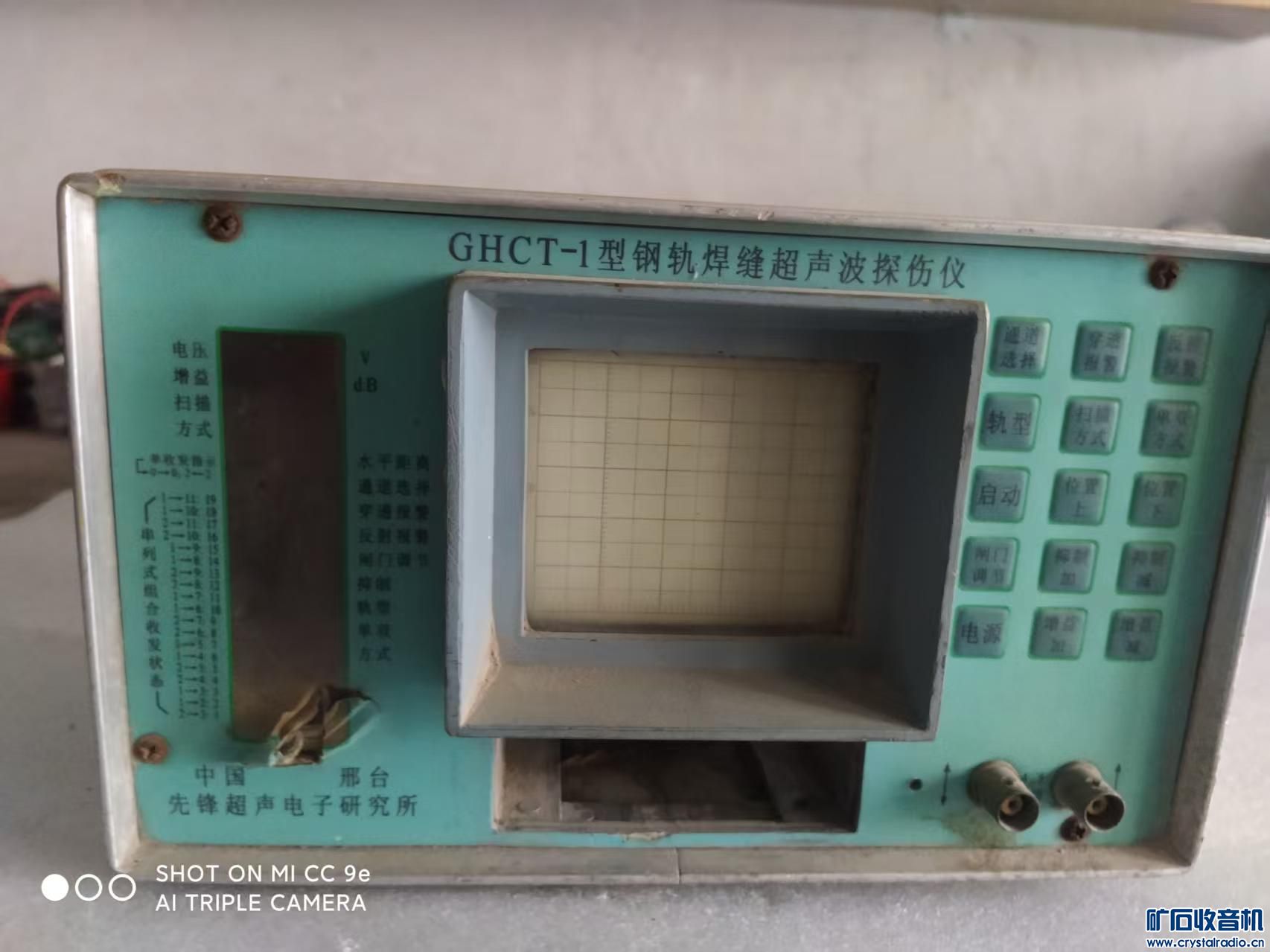

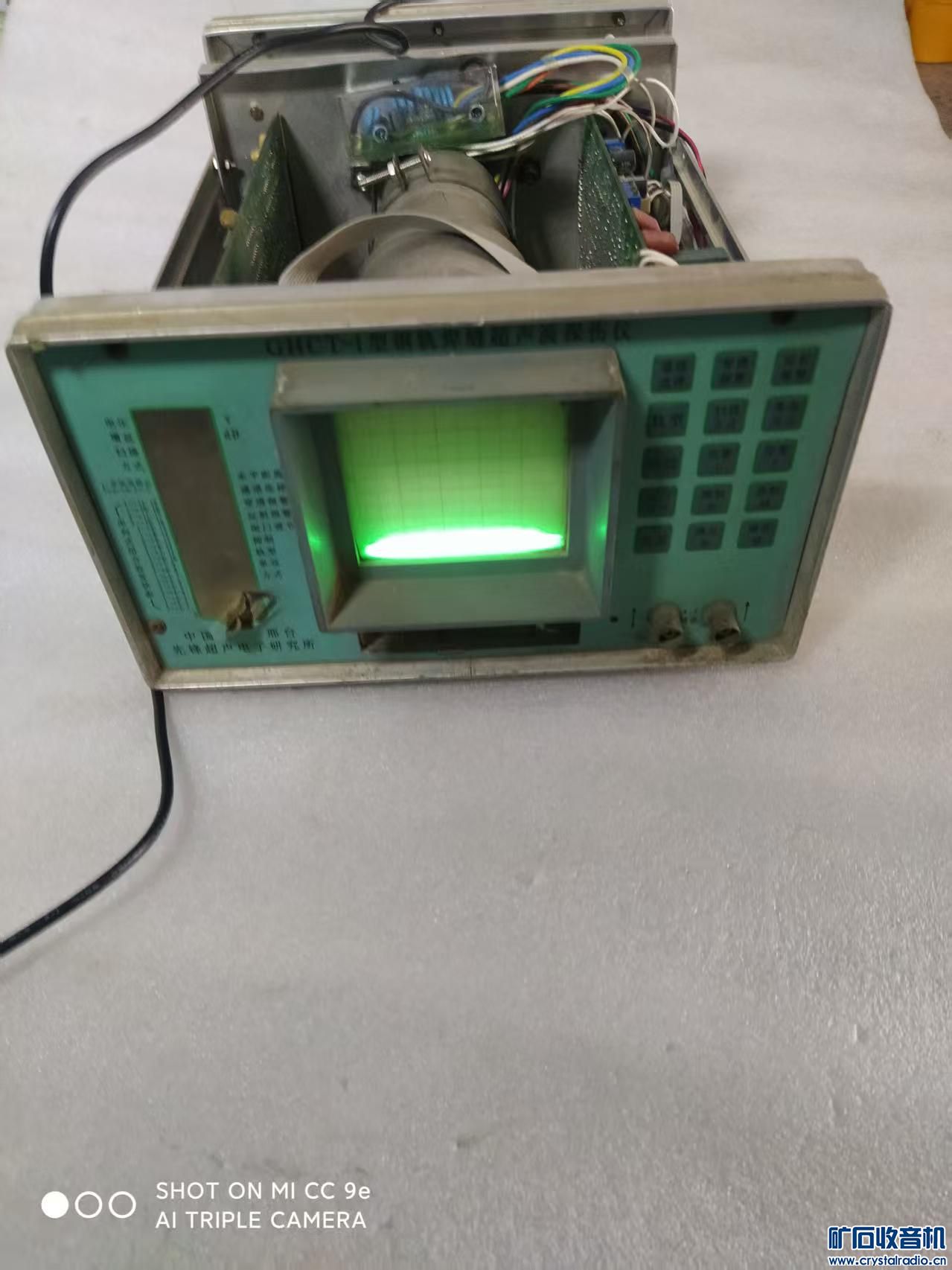

是钢轨焊缝探伤仪，便携式DC12V供电的，方屏示波管，带屏蔽罩，通电屏幕显示亮线，没有附件，也不会用。

沙坡鸣钟 · 发表于 2025-3-6 17:16:54

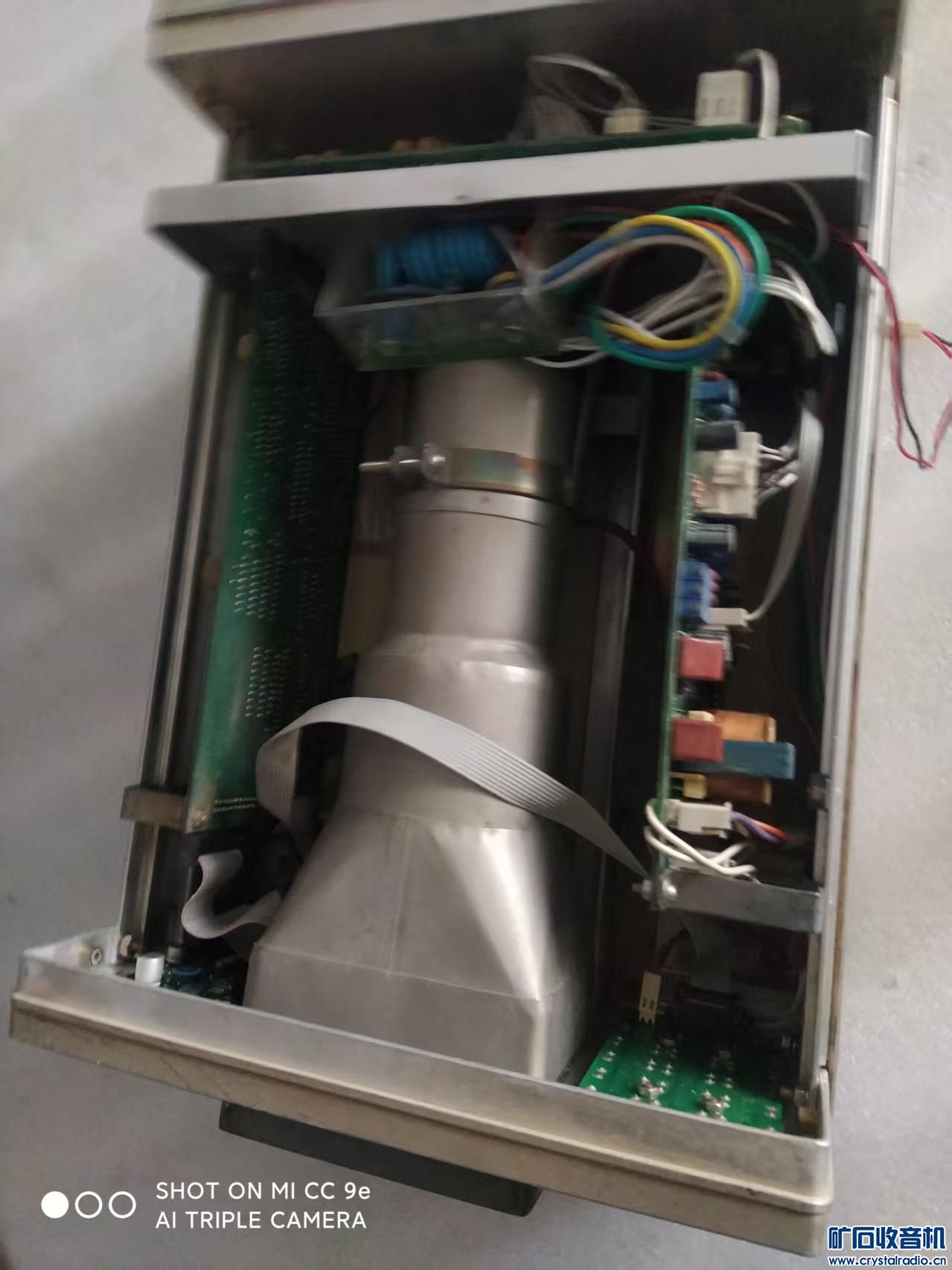

有上盖，拆开只是欣赏了一下内部构造，下面方孔是安装电池的，电池盒不在了。

ccczzzyy · 发表于 2025-3-6 17:22:55

沙坡鸣钟发表于 2025-3-6 17:16
有上盖，拆开只是欣赏了一下内部构造，下面方孔是安装电池的，电池盒不在了。

我想知道那个ST16带不带屏蔽罩和管座，谢谢。

沙坡鸣钟 · 发表于 2025-3-6 17:33:45

ccczzzyy 发表于 2025-3-6 17:22
我想知道那个ST16带淮帘握趾凸茏恍弧�

我买的不带，就没有示波管，管座，屏蔽罩，是剪线的，其他都有X轴Y轴开关旋钮，手感很好。整体很小巧。

lmwyl · 发表于 3 天前

海洋DZ 发表于 2025-3-5 17:24
再补充一份ST16B示波器的电路图

太好了我也刚入手一台ST16B在途中

也想玩玩这模拟10MHz的机，有说明书吗也上传来一份吧，十分感谢。
