求：新时代107-A 电子管收音机电路图！谢谢老师们！

红颜弹指老

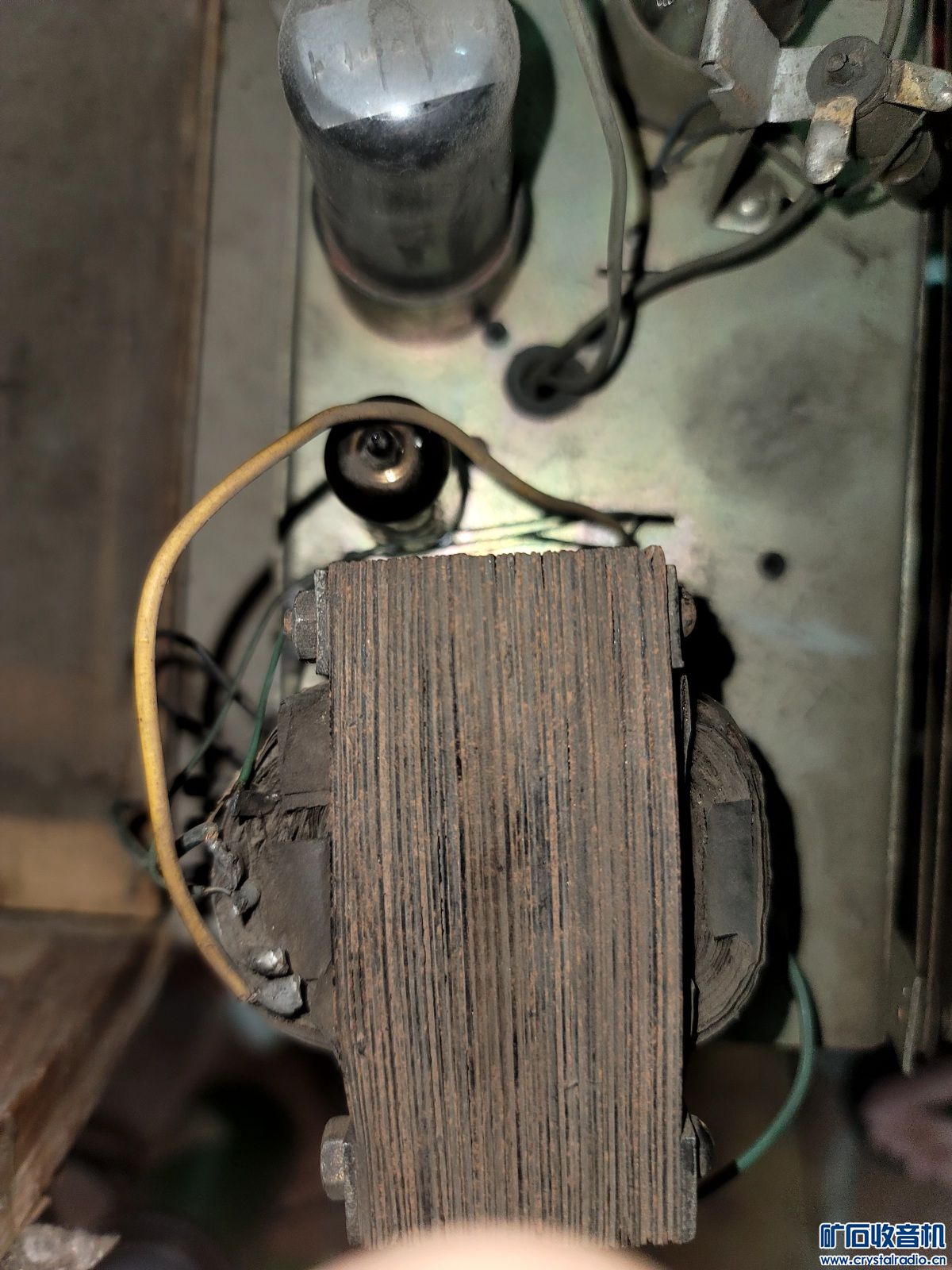

一台 新时代107-A 电子管收音机 在手里很长时间了，一直放着没时间捣鼓。最近有点闲暇，通电前打开检查，发现有小修痕迹，主要是电源变压器问题。此机兼容110-220电压，发现变压器不是原装的了，应该是当时使用时误插110电压插片，烧了变压器才换的。而且，有几条线掉了（应该当时的维修人员没焊好，加上时间长了，线脱落了。）不知所措了，故向各位老师寻求此机的电路图。谢谢老师们！

红颜弹指老

一台 新时代107-A 电子管收音机 在手里很长时间了，一直放着没时间捣鼓。最近有点闲暇，通电前打开检查，发现有小修痕迹，主要是电源变压器问题。此机兼容110-220电压，发现变压器不是原装的了，应该是当时使用时误插110电压插片，烧了变压器才换的。而且，有几条线掉了（应该当时的维修人员没焊好，加上时间长了，线脱落了。）不知所措了，故向各位老师寻求此机的电路图。谢谢老师们！

woodyallen

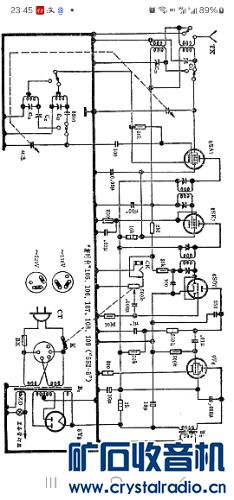

新时代多个电子管机型通用电路图。

woodyallen

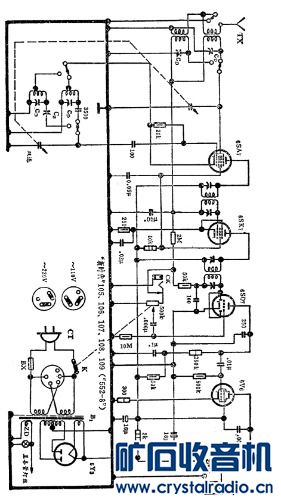

新时代107-A 电子管收音机电路

woodyallen

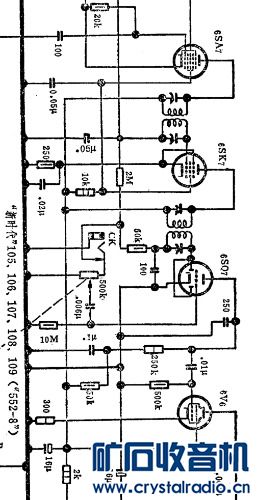

好像不清楚，放大局部，供参考一下吧。

woodyallen

祝修复成功！
