无线话筒的谐振分析

快乐年

买了一套散件，请问各位，绿色圈住的频率应该怎么计算？

longshort

C8、C11、C14串聯后的容量與C12并聯，再與L4諧振。
右邊綠圈内是用於天綫匹配和低通濾波器。

JuncoJet

这两个都无所谓的东西吧
都是阻抗匹配
谐振 C1 L2 才是重点

快乐年

longshort 发表于 2025-2-10 12:09
C8、C11、C14串聯后的容量與C12并聯，再與L4諧振。
右邊綠圈内是用於天綫匹配和低通濾波器。

C8、C11、C14，怎么是串联的呢？后面的应该是倍频吧？但是频率不会计算。

longshort

快乐年 发表于 2025-2-10 12:24
C8、C11、C14，怎么是串联的呢？后面的应该是倍频吧？但是频率不会计算。

您這句話把我問住了，怎麽就不是串聯的呢？一兩句話恐怕也説不清楚，您畫個等效圖就明白了。

psm4839

C1 L2 是倍频选频，右边绿圈是发射天线匹配和低通滤波器，C4 L1J 是振荡主频谐振选频，左边绿圈应该是频偏调整（即调制度调整）

快乐年

psm4839 发表于 2025-2-10 13:12
C1 L2 是倍频选频，右边绿圈是发射天线匹配和低通滤波器，C4 L1J 是振荡主频谐振选频，左边绿圈应该是频偏 ...

C4L1与C1L2，的电容电感数值都一样。你说的是 选频，按照数值计算大约是110MHZ。

psm4839

快乐年 发表于 2025-2-10 13:35
C4L1与C1L2，的电容电感数值都一样。你说的是 选频，按照数值计算大约是110MHZ。

数值相同则就不存在倍频关系。

快乐年

psm4839 发表于 2025-2-10 13:42
数值相同则就不存在倍频关系。

Q2是振荡，你说的那两个应该是倍频。

nahaotian

1、Q2,C11,C14,C8,C12,L4构成西勒振荡电路，共集电极组态。C4=102p=1000p应当是交流短路电容。
2、L1,C6构成Γ匹配电路，用来和Q3输入匹配。
3、C1与C4一样。
4、L2和C7构成Γ匹配电路，C9,L3,天线下面的电容，这三个器件可以理解为低通滤波器，也可以理解为π型匹配电路。

快乐年

nahaotian 发表于 2025-2-10 14:04
1、Q2,C11,C14,C8,C12,L4构成西勒振荡电路，共集电极组态。C4=102p=1000p应当是交流短路电容。
2、L1,C6构 ...

谢谢。那么倍频怎么实现？

代洪波

快乐年 发表于 2025-2-10 14:19
谢谢。那么倍频怎么实现？

从图上的参数来说，这个电路的输出级没有倍频作用。因为输出级是低通，低通是不能对特定频率进行选择的。

nahaotian

快乐年 发表于 2025-2-10 14:19
谢谢。那么倍频怎么实现？

Γ型匹配电路、π型匹配电路都有滤波作用，如果采用匹配电路的匹配频点是倍频的频点，那么就可以实现将倍频滤出来，然后进入下一级放大。

快乐年

代洪波 发表于 2025-2-10 14:42
从图上的参数来说，这个电路的输出级没有倍频作用。因为输出级是低通，低通是不能对特定频率进行选择的。

那么Q3属于缓冲？还是属于什么呢？

快乐年

nahaotian 发表于 2025-2-10 14:57
Γ型匹配电路、π型匹配电路都有滤波作用，如果采用匹配电路的匹配频点是倍频的频点，那么就可以实现将倍 ...

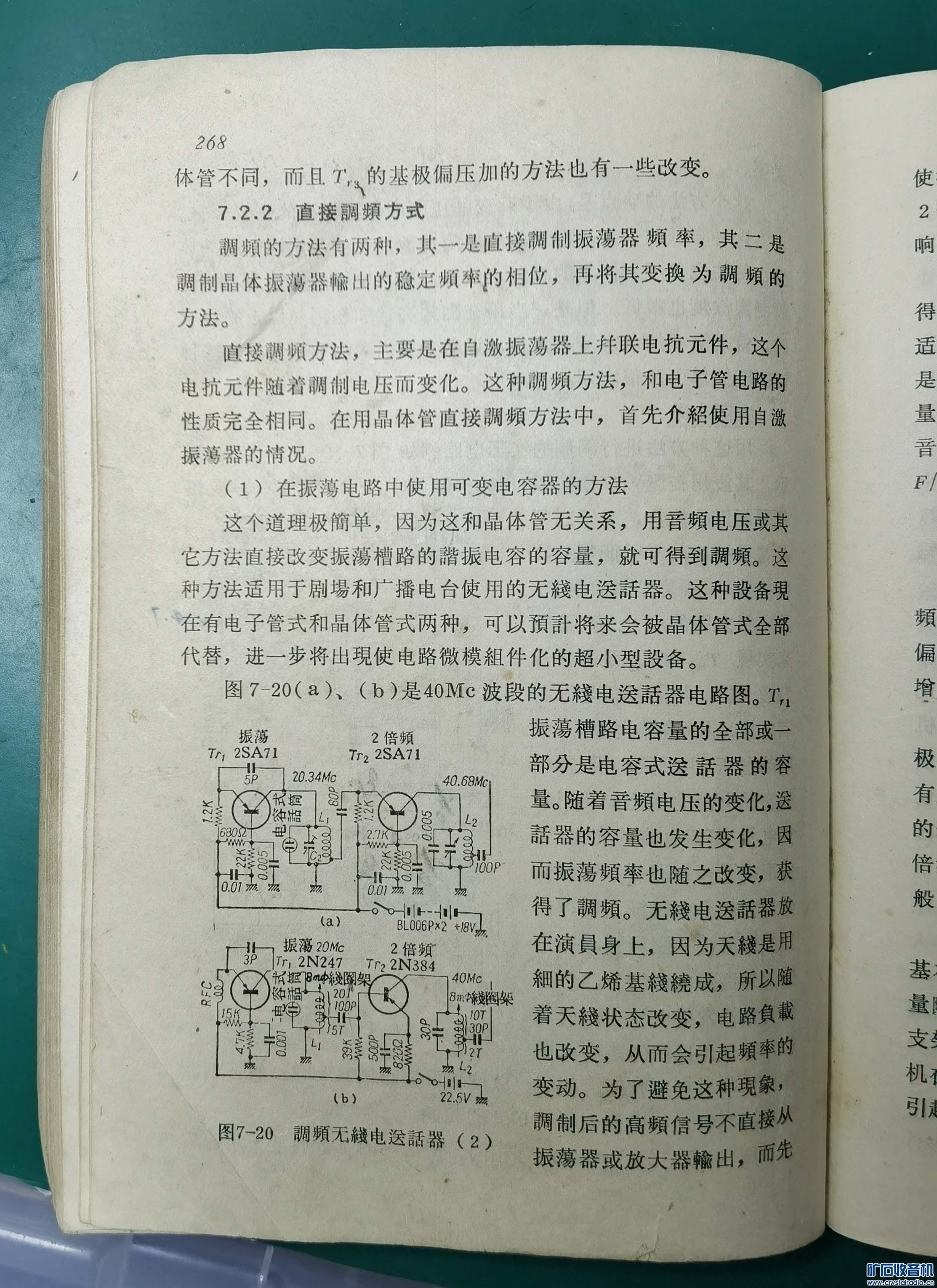

在一本书中，有这样描述。
