精绘福禄克8840A交流板

vkjmmy · 发表于 2025-1-30 14:40:54

本帖最后由 vkjmmy 于 2025-1-30 15:10 编辑

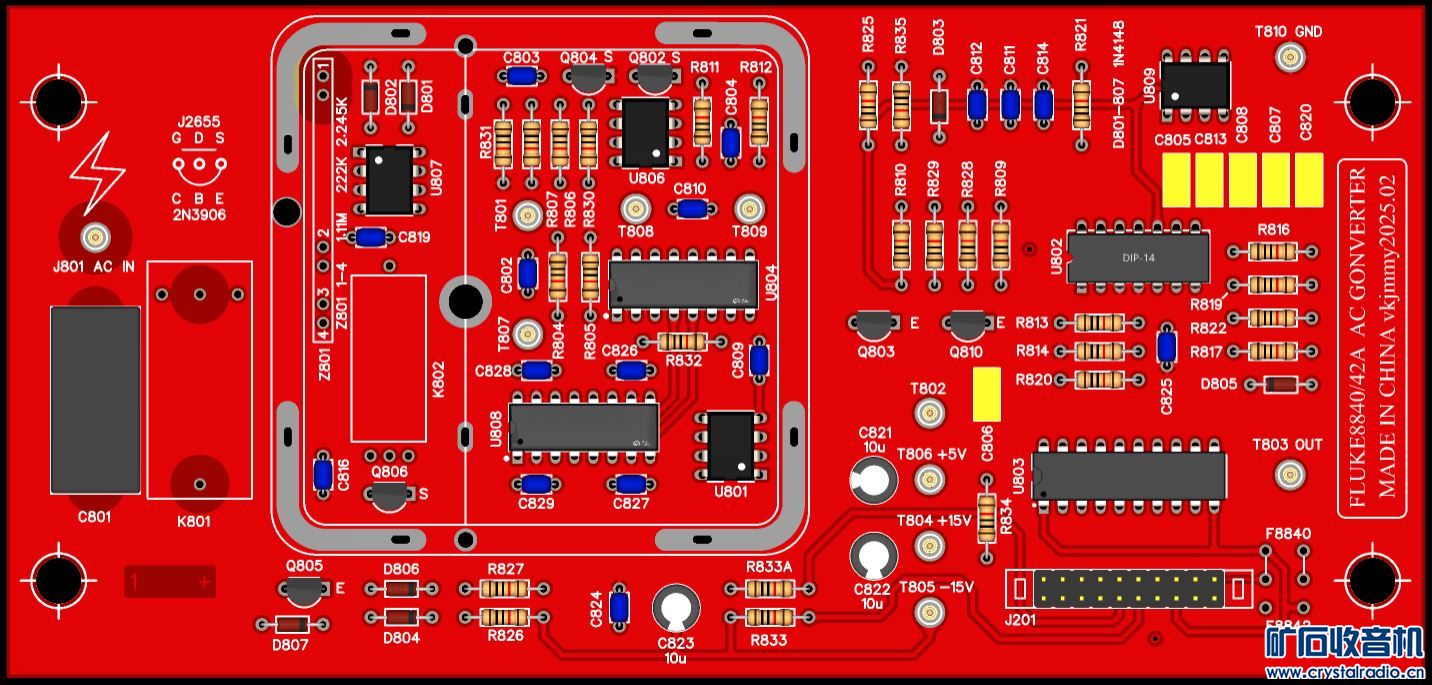

闲着无事，绘制福禄克8840A交流板。结合几种版本的电路重新布局元件，并且8840、8842通用。该板采用4层设计，信号走内层，顶层和底层铺铜接地，提高了抗干扰能力。

whli · 发表于 2025-1-30 15:20:42

画的真不错！给点赞！

suvsu · 发表于 2025-1-30 16:35:44

排列得很好看！画得不错！点赞！

权修 · 发表于 2025-1-30 16:59:42

精典的一款台表。

vkjmmy · 发表于 2025-2-7 17:36:14

本帖最后由 vkjmmy 于 2025-2-7 17:45 编辑

蛇年第一板。捷配免费打板，18.8×9，4层。证实捷配免费打板真实有效。不限尺寸，2层，4层，6层分别不超过200元，300元，500免费，超出部分付费。也就是说不管你板子多大，只要选3片打样，都有200，300，500的免费段，超出部分付费。
