研究研究自动挡指针万用表的原理-Sanwa AU-31

梅干菜

最近看到有坛友在研究自动挡指针万用表的原理图：http://www.crystalradio.cn/forum ... ead&tid=2175219

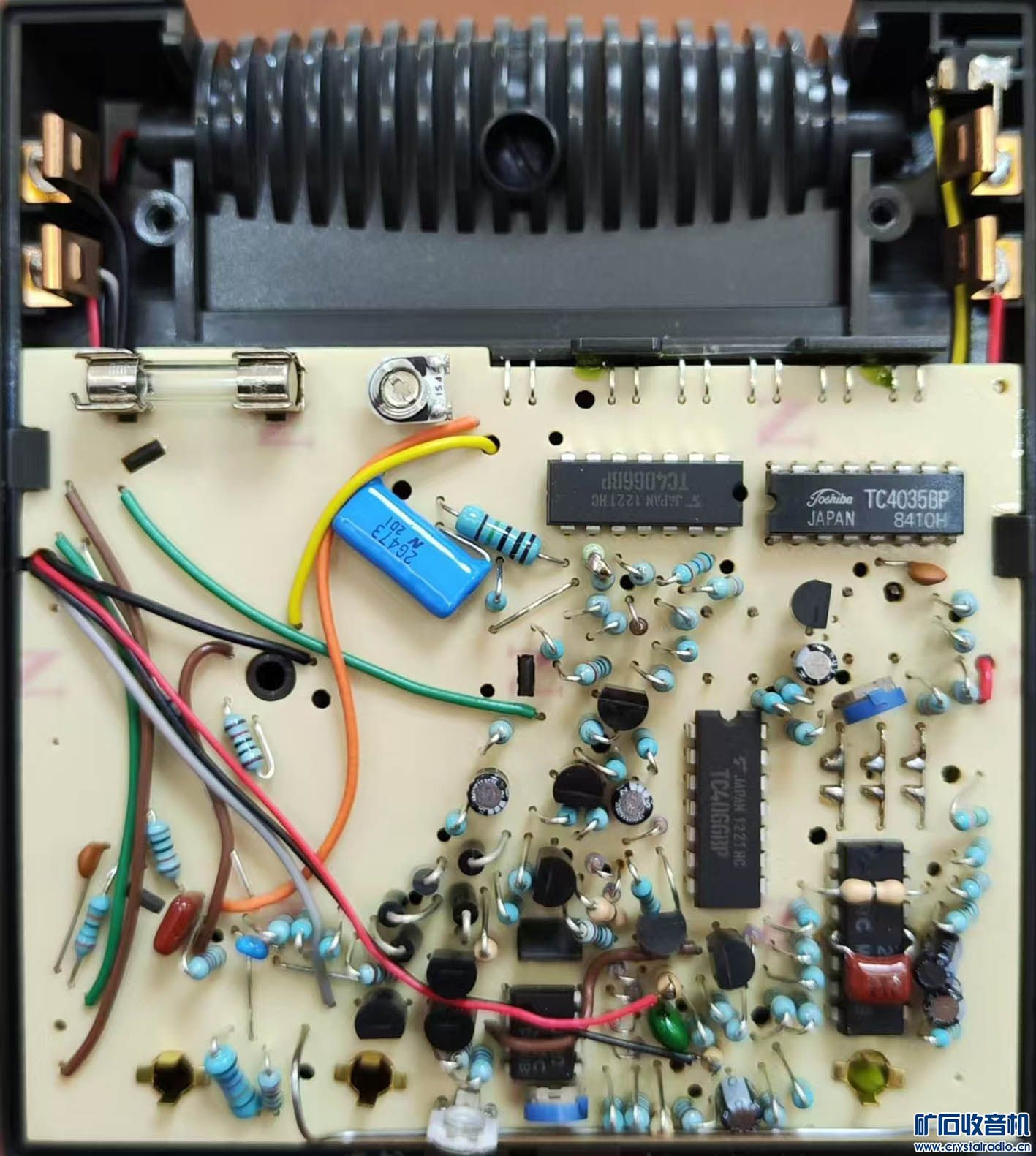

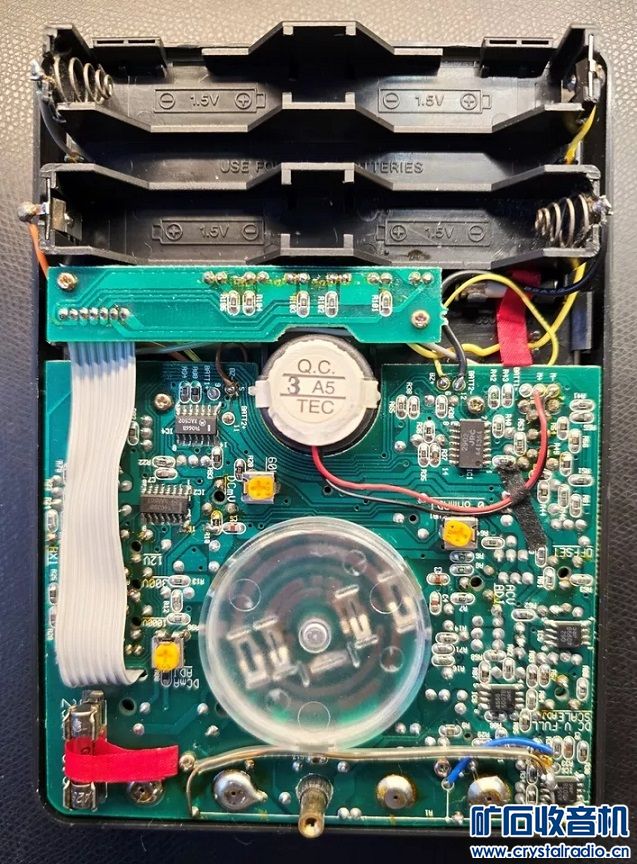

兴趣使然，我也搞了一个AU-31，拆开大致看了一下。
核心的原理是下面这个CD4035的并入并出的移位寄存器，接成可左移，右移的寄存器，实现升档和降档。
外围电路没有细研究，应该就是一个窗口比较器NJM2902（类似LM324四运放接成窗口比较器），侦测表头电压，输出高/低电平（升/降档信号）给到CD4035的7脚：表头电压低于设定下限时降档，高于上限时升档；
窗口比较器另有一路，在挡位合适时，关断输出到CD4035的6脚的时钟脉冲，实现挡位稳定。
剩下的部分就是不同倍数放大、极性转换部分。
切换挡位靠那几个CD4066，表头放大靠TL062；

极速外卖

内部做工感觉有点劝退。准确度怎么样？

大猫8627

厉害，第一次看自动挡指针表

星月湾

自动挡指针表第一次见，误差多大呢？

qigong

很好，很强大，严重支持指针自动表！

xixia001

这表稀奇，不便宜

bg4ijh

我买了一个AU-31又买了一个AU-32

littleant

第一次听说指针表还有自动挡的，长见识了。想知道换挡的速度快不快？和自动的数字表比起来如何？

海峰

bg4ijh 发表于 2025-2-9 11:31
我买了一个AU-31又买了一个AU-32

这哥俩哪一个更好一些？

abbey_tom

你怎么知道它工作在哪一档呢

ucmic

abbey_tom 发表于 2025-2-12 11:37
你怎么知道它工作在哪一档呢

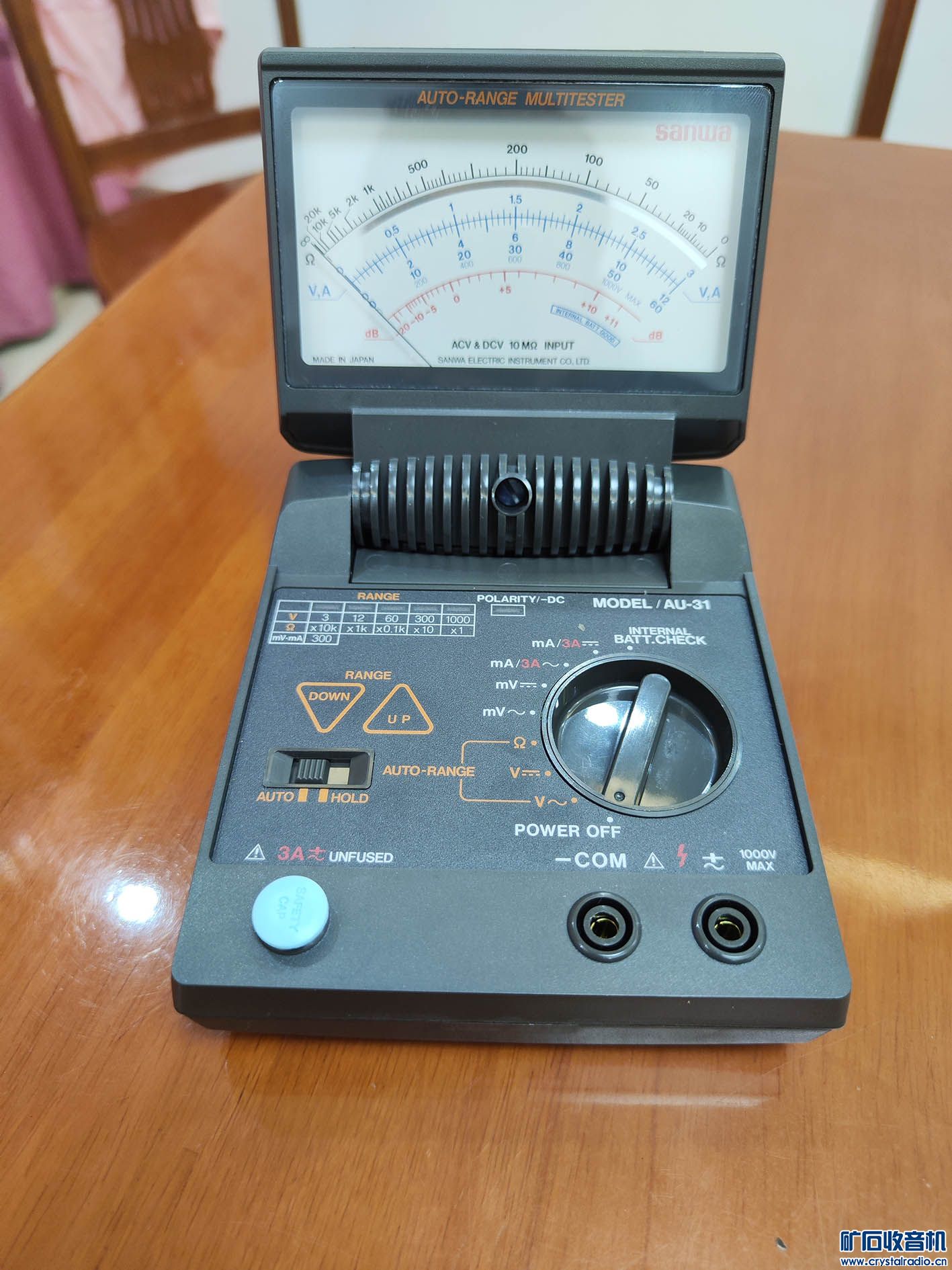

看图片上，应该是面板处RANGE上有指示灯

abbey_tom

ucmic 发表于 2025-2-12 16:45
看图片上，应该是面板处RANGE上有指示灯

谢谢，应该是如此。
我没太注意RANGE上有指示灯。

sandan

三和也算很坚持指针表的，可这二表子生不逢时（玩具表的时代到了）

没大量用户的支持，厂家也不得不放弃再升级开发。

2206

很少见的表

analyzer

看看这个，异曲同工。
