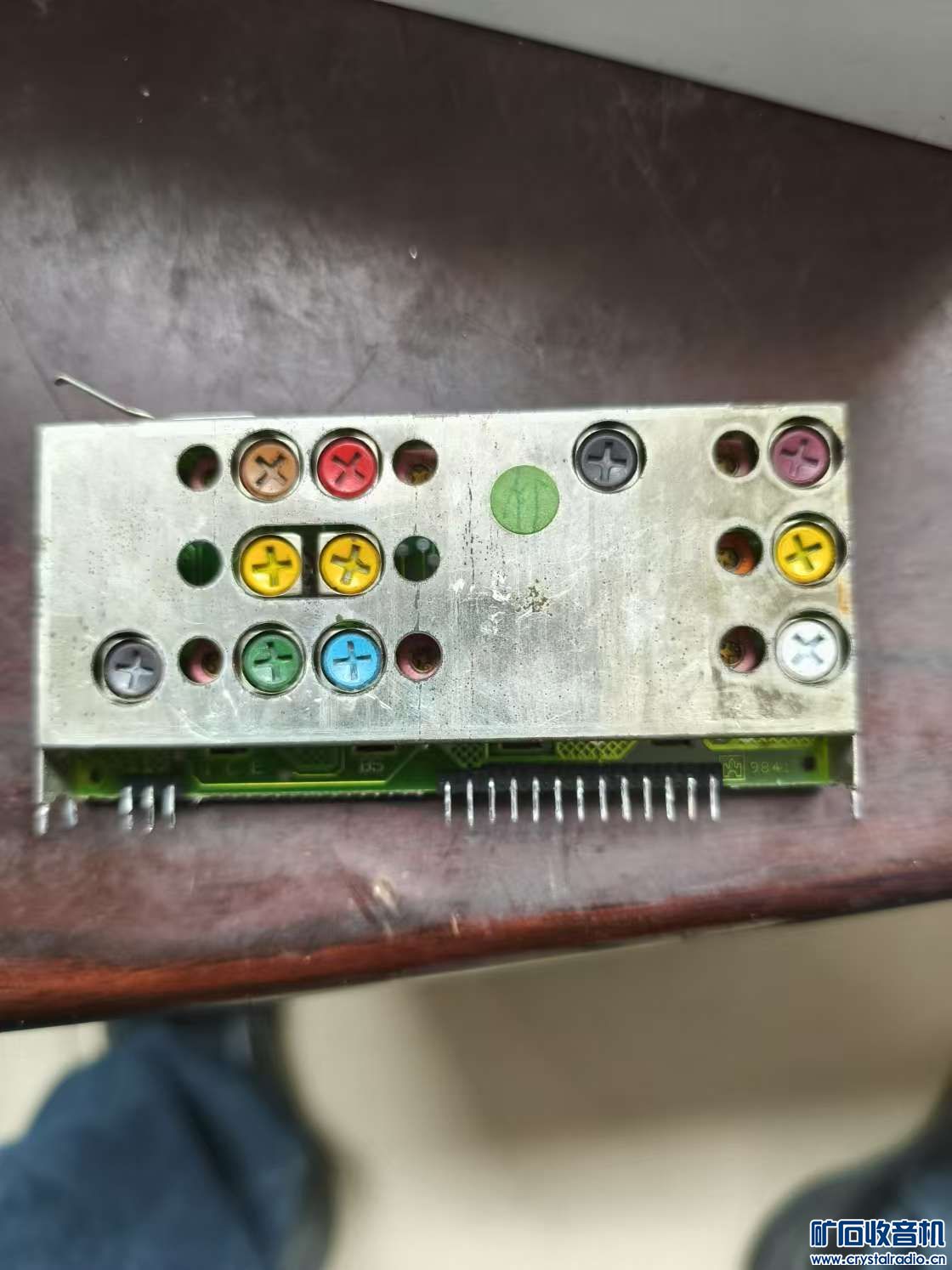

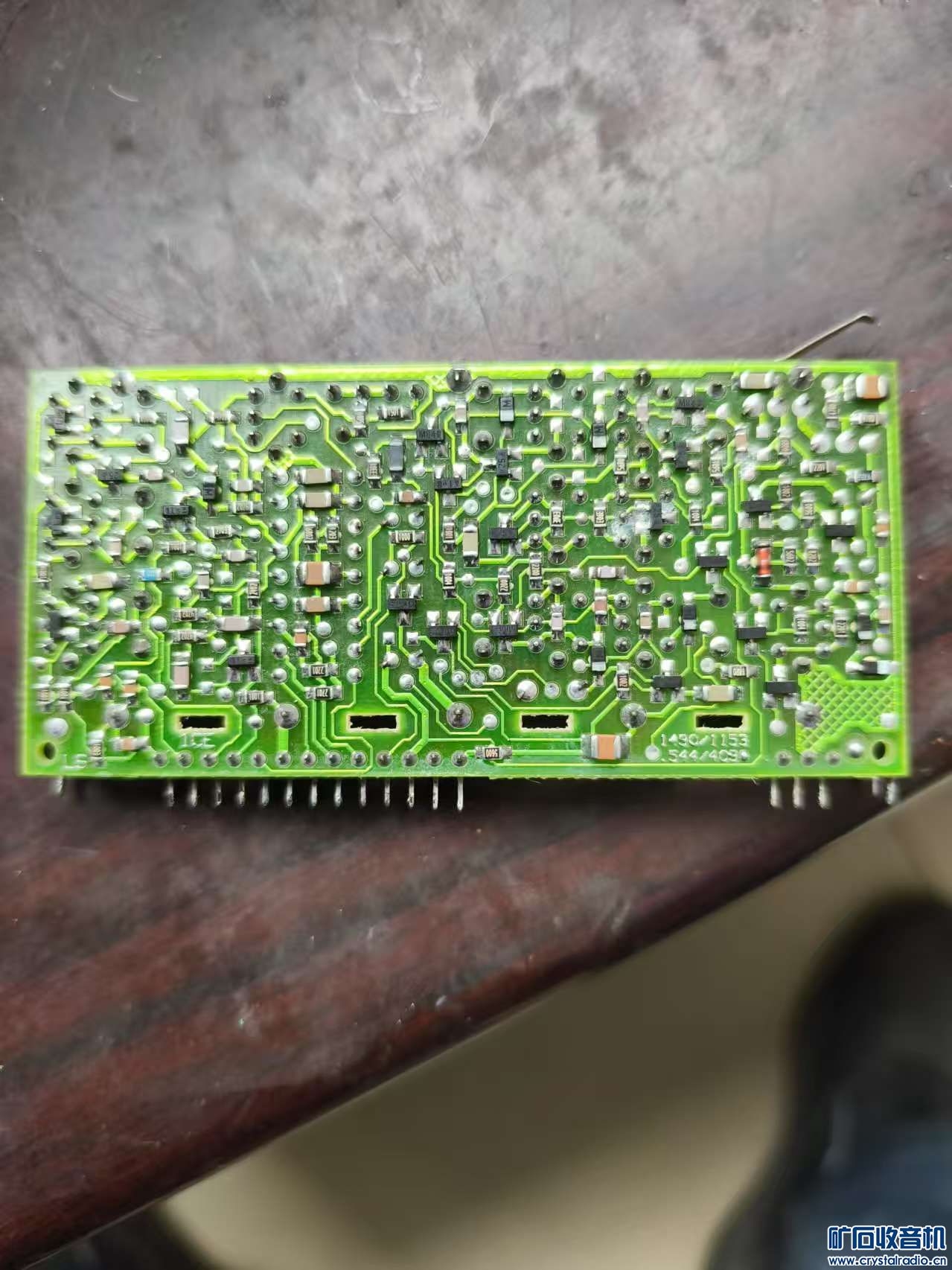

有哪位老师知道这个车机高频头引脚定义

我佛慈悲1373034

有哪位老师知道这个车机高频头引脚定义

wiisir

第一次看到高频头上又这么多调整电位器（也可能是可调电容）

chllc

大部分是可调电容器和中周磁帽

MT4S301

贴片元件的板子就是漂亮

suvsu

这个高频头不好定义它都是独立与主机主板专用的不是公共模块！大部分有些脚定位都有所偏移

justmexx

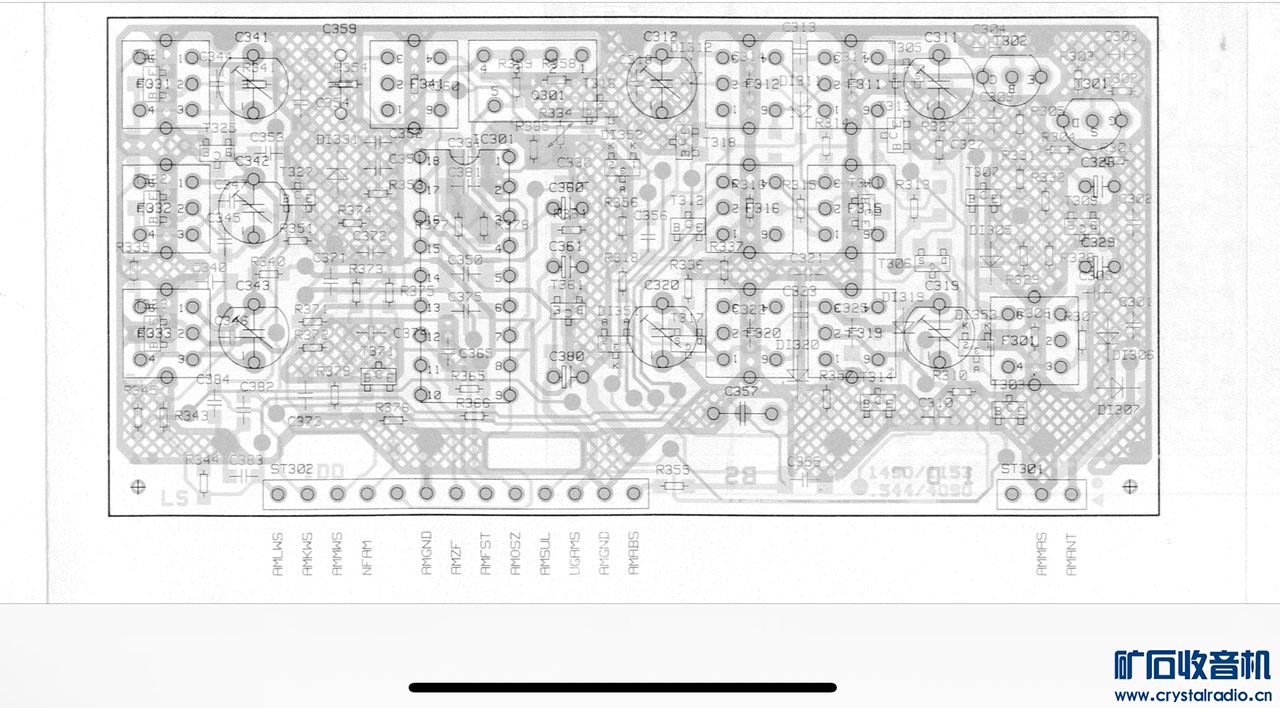

自行核对……………

诸葛赚赚

翻译下：不知道对不对啊
AMLWS        AM Long Wave Select        长波波段选择        切换至长波（LW）接收模式（150kHz~285kHz）
AMKWS        AM Kilohertz Wideband Switch        千赫兹宽带切换        中波（MW）或短波（SW）宽频段调谐开关
AMMWS        AM Medium Wave Select        中波波段选择        切换至中波（MW）接收模式（525kHz~1605kHz）
AMZF        AM Z-Filter        调幅Z型滤波器        调幅信号的中频滤波（如455kHz），Z型结构优化阻抗匹配
AMGND        AM Ground        调幅接地端        高频头电路的参考接地点
AMZF        AM Z-Filter        调幅Z型滤波器        调幅信号的中频滤波（如455kHz），Z型结构优化阻抗匹配
AMFST        AM Fast Switching Tuning        快速调谐切换        自动搜索电台或频段快速切换功能接口
AMOSZ        AM Oscillator Z-Input        本振Z输入端        本机振荡器（LO）的阻抗匹配输入接口
AMSUL        AM Signal Under Layer        调幅信号底层        高频头PCB内部调幅信号走线层的测试点
UGAMS        UHF Gain-Adjusted Mixer Stage        超高频增益可调混频级        超高频（UHF/FM）混频电路增益调节接口
地
AMABS        AM Automatic Band Selection        自动波段选择        根据信号强度自动切换中波/短波
AMMAS        AM Mixer-Antenna Stage        调幅混频天线级        天线信号输入与混频器的耦合接口
AMANT        AM Antenna        调幅天线接口        外接磁性天线或拉杆天线的物理连接端

诸葛赚赚

实操建议
接口测量：

用万用表检测 AMGND 是否连通公共地，AMOSZ 是否连接本振电路。

信号追踪：

通过示波器观察 RMZF（混频输出）是否有455kHz中频信号。

功能验证：

短接 AMABS 引脚，测试是否触发自动波段切换。


波段选择类（AMLWS/AMMWS）：

通常对应波段开关（LW/MW/SW），用于切换不同频段的天线匹配电路。

混频与滤波类（RMZF/UGFMS）：

RMZF：混频器输出的中频滤波（如455kHz），Z型滤波器用于阻抗匹配。

UGFMS：超高频混频增益调节，多见于带FM扩展功能的收音机。

接地与电源类（AMGND）：

高频头需单独接地以减少干扰，标注“AMGND”区别于数字地（DGND）。

自动控制类（AMABS/AMFST）：

AMABS：自动切换波段（例如中波信号弱时跳至短波）。

AMFST：快速调谐（如手动搜台加速或自动扫描）。


用万用表测量 AMANT 对地阻抗，正常应为高阻（磁性天线）或匹配电阻（50Ω）。

示波器观察 AMZF 输出是否有稳定的455kHz中频信号。

我佛慈悲1373034

谢谢老师，果然高手在论坛。

乙猪

打开盖子看看18脚IC就基本能找到原理图了。

我佛慈悲1373034

好的谢谢。不知道这个可以改成手动调台的中短波收音机

铁蛋

justmexx 发表于 2025-1-27 12:23
自行核对……………

好坛友，万能的坛。赞了

chenjianmei

justmexx 发表于 2025-1-27 12:23
自行核对……………

大神就是大神，太厉害了！
