VIPer22A的低压/微小功率应用

longshort

VIPer22A是一种非常廉价而性能不错的单端小功率电源变换器集成电路，外围器件非常少，使用简便。但它的使用范围有些限制，就是供电只能在90V~260V的范围，电压过低，将不能可靠启动，这限制了它的应用范围。

在微小功率的应用中，特别是高压发生器，负载相对稳定，一般都不考虑稳压的问题，变换器本身只起到了逆变的作用，于是VIPer22A就可以作为逆变器使用，而无须考虑动态调整输出的问题。在低于90V输入电源的应用中，芯片内部的初始供电机构通常会自行停止工作，这造成VIPer22A不能正常使用于较低的电源电压下。

将VIPer22A作为逆变器使用需要解决启动和持续供电的问题。在VIPer22A的datasheet中，稳压输入控制端（FB）3脚的正常工作电压范围为0~1V，芯片的正常工作供电电压为15~50V。如果满足这两个基本条件，芯片应该可以实现逆变应用。

下面给出我的一个应用的实验结果，电源和芯片供电的电压是同一个，24V。



经过试验，在大约30mA工作电流下，R1与R2的比值为75:1。

下面照片的上部曲线是VIPer22A的输出端工作波形，看起来还比较满意。

longshort

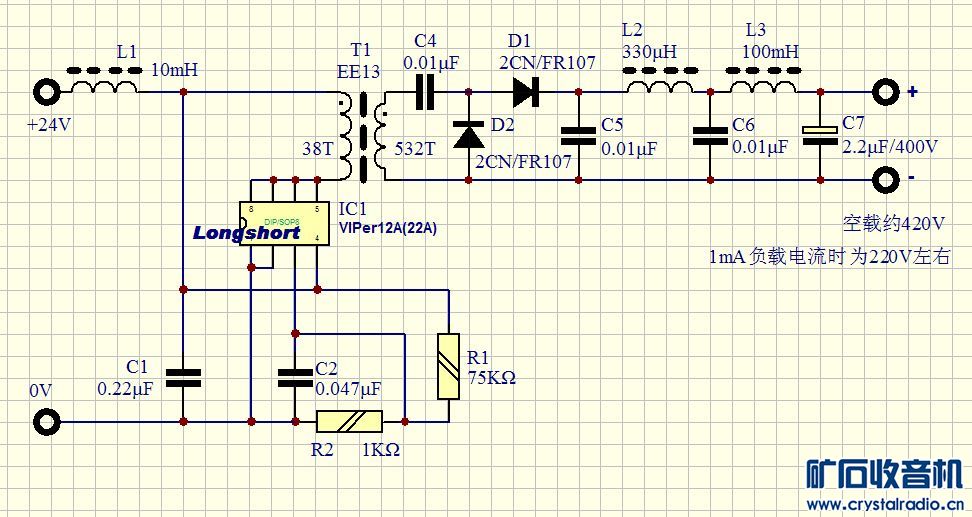

以上述逆变器方式完成的一个微功率中压电源电路如下：

longshort

整流输出采用两级电容电感滤波，初级波形和整流滤波输出波形分别如下图中的上、下曲线：



其中：X轴为10µS/Div，Z轴在上部曲线为20V/Div，下部曲线为500mV/Div。

可见整流输出纹波中的开关脉冲达到了900mVp-p，基部噪声带约为30mVp-p，折合总噪声有效值约为6.854mVrms。整流输出的直流电压为240V左右，则噪声水平为28.56ppm。

这个纹波的波形和幅度，随负载电流的大小而变化的幅度很小。
