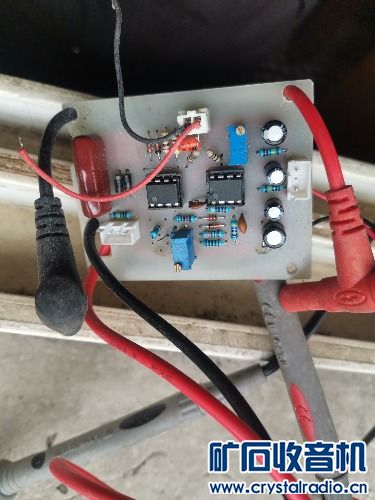

古时遗物：指针表外挂测电容ESR电路板一个

窗寒西岭千秋雪

如图。。。。。。。

sun10851

9V 供电的 ESR 表？

窗寒西岭千秋雪

sun10851 发表于 2025-1-2 15:20
9V 供电的 ESR 表？

对，你怎么晓得的

sun10851

本论坛这种 指针表外挂式 ESR 表 DIY 制作的帖子太多了，有 1.5v 供电的（一般用3个或4个三极管，我就仿制过2个，很成功！），有 9v 供电的 就是你这种 集成电路方案的。我还买过 单片机 制作的 LCR-T4 ， LCR-T4  除了能测 ESR ，还能显示 VLOSS 值， ESR 值和 VLOSS 值结合，基本就可以判断一个电容的好坏了。比动辄几百元的电桥好用，主要是成本低。

顽童50

这哪里是什么  “古时遗物” ，前几年的东西......

如我所愿

应该是小鬼头老师分享的电路图吧。
