泰克2337示波器服务手册

昕宇

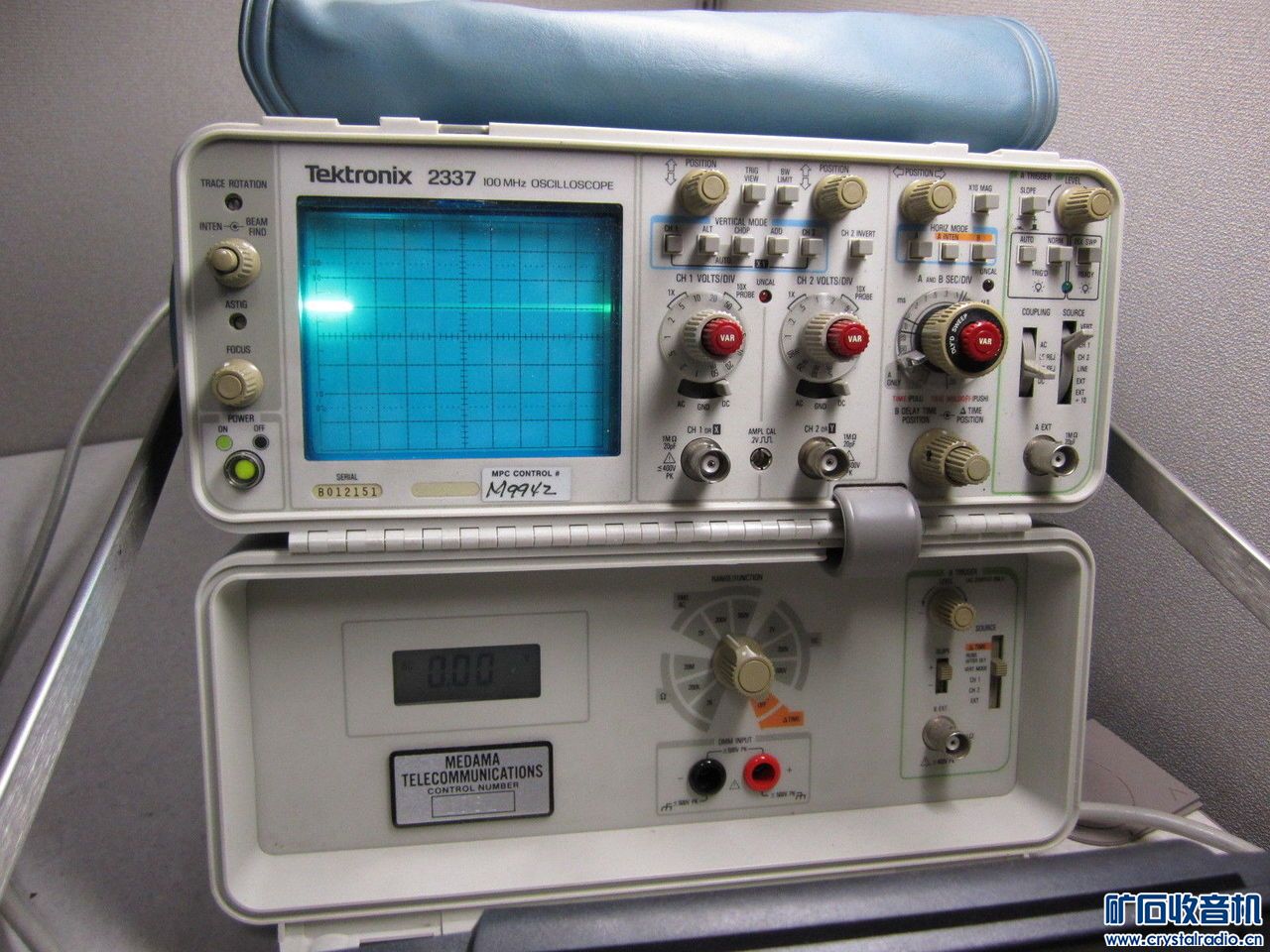

Tektronix 2337是一款坚固耐用的便携式双通道 100 MHz 模拟示波器。前面板上的 A Ext 连接器（A 触发发生器的外部信号）、前盖上的 B Ext 连接器（B 触发发生器的外部信号）和后部的外部 Z 轴连接器完善了其连接性。前盖还有一个 3½ 位 LCD，用于增量时间（将 DMM 与 LCD 读数断开）、DC（高达 500 V）、RMS AC（高达 350 V）和 Ω（高达 20 MΩ）测量以及 B 触发器功能。

垂直控制是通过 AC、DC 或 GND 耦合在 CH 1 或 CH 2 输入上校准偏转系数来实现的。垂直模式选项包括 CH 1、ALT、CHOP (~275 kHz)、ADD、CH 2、AUTO、XY、TRIG VIEW 或 BW LIMIT (20 MHz)。水平偏转由校准的 A 或 B 扫描发生器控制，或在 A 和 B 延迟扫描两者之间交替控制。

触发源可以是 VERT MODE、CH 1、CH 2、LINE、EXT 和 EXT ÷ 10。触发耦合可以是 AC、LF REJ、HF REJ 或 DC，并且可以通过幅度电平和斜率类型进行控制。触发模式可设置为 AUTO、NORM 和 SGL SWP。

主要规格
带宽        100 MHz（2 mV/格时≥88 MHz）
偏转        CH1、CH2：5 mV/Div 至 5 V/Div，1-2-5；全部±3%；可变控制可将灵敏度提高至至少 2 mV/Div
输入阻抗        1兆欧±2%//20pF±10%
最大输入        400 V（直流 + 峰值交流）或 500 V（≤ 1 kHz 时的 pp ac）
扫        时基 0.5 s/div 至 50 ns/div； B 时基 50 ms/div 至 50 ns/div； A 和 B ×10 放大器将最大扫描范围扩展至 5 ns/div
触发源        垂直模式、CH1、CH2、LINE、EXT、EXT ÷ 10)
探头        两个 P6108A 100 MHz ×10 探头，带读出引脚的 BNC 连接器； 1 个 P6101A ×1 探头
功耗         90 - 250 VAC，48 - 440 Hz，最大 60 W

昕宇

泰克 2337 操作员手册(OCR) 070-4119-00

昕宇

泰克 2337 服务手册 070-4120-00
