泰克2236示波器服务手册

[复制链接]

发表于 2024-12-11 09:16:34 | 显示全部楼层 |阅读模式

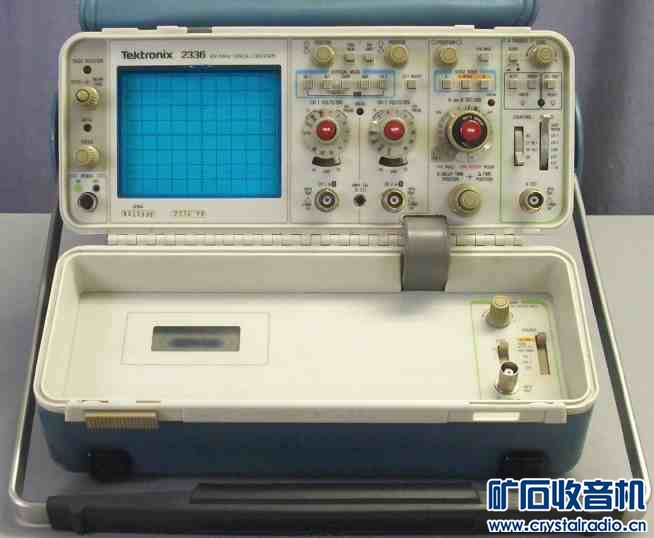

Tektronix 2336是一款坚固耐用的便携式双通道 100 MHz 模拟示波器。前盖包含一个 3 ½ 位 LCD,用于增量时间测量和 B 触发功能。可以进行 150 MHz 修改。

据报道, 2336YA与2336YA相同,只是添加了一个 Curtis经过时间计,并包括两个P6101探头。

主要规格
带宽        100 MHz(2 mV/格时≥88 MHz)
偏转        5 mV/div 至 5 V/div(1−2−5 序列),±3%;可变控制可将灵敏度提高至至少 2 mV/div
输入阻抗        1 MΩ ±2% // 20 pF ±10%,2 通道
最大输入电压        400 V(直流 + 峰值交流)或 500 V(≤ 1 kHz 时的 pp ac)
扫        时基:0.5 s/div 至 50 ns/div,1−2−5; B 时基:50 ms/div 至 50 ns/div,1−2−5; A 和 B ×10 放大器将最大扫描范围扩展至 5 ns/div
触发源        垂直模式、CH 1、CH 2、LINE、EXT 和 EXT ÷ 10
触发耦合        交流、低频抑制、高频抑制或直流
垂直模式        CH1、ALT、CHOP (~275 kHz)、ADD、CH2、AUTO、XY、TRIG VIEW 或 BW LIMIT (20 MHz)
水平模式        A 或 B 扫描、A/B 交替、B 延迟、XY
额外输入        A 触发扩展(前)、B 触发扩展(前)、外部 Z 轴(后)
探头        两个P6108A 100 MHz ×10 探头,带读出引脚的 BNC 连接器
功耗         最大 40 瓦,90 – 250 伏交流电,48 – 440 赫兹

 楼主| 发表于 2024-12-11 09:19:25 | 显示全部楼层
泰克 2336 YA 服务手册 070-5011-00

泰克 2336 YA 服务手册 070-5011-00.part01.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part02.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part03.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part04.rar

750 KB, 下载次数: 11

泰克 2336 YA 服务手册 070-5011-00.part05.rar

750 KB, 下载次数: 10

泰克 2336 YA 服务手册 070-5011-00.part06.rar

750 KB, 下载次数: 10

泰克 2336 YA 服务手册 070-5011-00.part07.rar

750 KB, 下载次数: 10

泰克 2336 YA 服务手册 070-5011-00.part08.rar

750 KB, 下载次数: 10

泰克 2336 YA 服务手册 070-5011-00.part09.rar

750 KB, 下载次数: 7

泰克 2336 YA 服务手册 070-5011-00.part10.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part11.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part12.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part13.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part14.rar

750 KB, 下载次数: 8

泰克 2336 YA 服务手册 070-5011-00.part15.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part16.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part17.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part18.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part19.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part20.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part21.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part22.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part23.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part24.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part25.rar

750 KB, 下载次数: 8

泰克 2336 YA 服务手册 070-5011-00.part26.rar

750 KB, 下载次数: 10

泰克 2336 YA 服务手册 070-5011-00.part27.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part28.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part29.rar

750 KB, 下载次数: 9

泰克 2336 YA 服务手册 070-5011-00.part30.rar

243.81 KB, 下载次数: 8

回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2024-12-11 09:18:26 | 显示全部楼层
泰克 2336 服务手册 070-4118-00

泰克 2336 服务手册 070-4118-00.part01.rar

750 KB, 下载次数: 10

泰克 2336 服务手册 070-4118-00.part02.rar

750 KB, 下载次数: 10

泰克 2336 服务手册 070-4118-00.part03.rar

750 KB, 下载次数: 10

泰克 2336 服务手册 070-4118-00.part04.rar

750 KB, 下载次数: 10

泰克 2336 服务手册 070-4118-00.part05.rar

750 KB, 下载次数: 10

泰克 2336 服务手册 070-4118-00.part06.rar

750 KB, 下载次数: 10

泰克 2336 服务手册 070-4118-00.part07.rar

750 KB, 下载次数: 10

泰克 2336 服务手册 070-4118-00.part08.rar

750 KB, 下载次数: 10

泰克 2336 服务手册 070-4118-00.part09.rar

750 KB, 下载次数: 11

泰克 2336 服务手册 070-4118-00.part10.rar

750 KB, 下载次数: 11

泰克 2336 服务手册 070-4118-00.part11.rar

750 KB, 下载次数: 12

泰克 2336 服务手册 070-4118-00.part12.rar

750 KB, 下载次数: 11

泰克 2336 服务手册 070-4118-00.part13.rar

750 KB, 下载次数: 11

泰克 2336 服务手册 070-4118-00.part14.rar

750 KB, 下载次数: 11

泰克 2336 服务手册 070-4118-00.part15.rar

750 KB, 下载次数: 11

泰克 2336 服务手册 070-4118-00.part16.rar

750 KB, 下载次数: 11

泰克 2336 服务手册 070-4118-00.part17.rar

750 KB, 下载次数: 11

泰克 2336 服务手册 070-4118-00.part18.rar

750 KB, 下载次数: 11

泰克 2336 服务手册 070-4118-00.part19.rar

750 KB, 下载次数: 11

泰克 2336 服务手册 070-4118-00.part20.rar

750 KB, 下载次数: 11

泰克 2336 服务手册 070-4118-00.part21.rar

750 KB, 下载次数: 10

泰克 2336 服务手册 070-4118-00.part22.rar

750 KB, 下载次数: 10

泰克 2336 服务手册 070-4118-00.part23.rar

750 KB, 下载次数: 9

泰克 2336 服务手册 070-4118-00.part24.rar

750 KB, 下载次数: 10

泰克 2336 服务手册 070-4118-00.part25.rar

91.64 KB, 下载次数: 8

回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2024-12-11 09:17:19 | 显示全部楼层
泰克 2336 YA 操作员手册 070-5010-00

泰克 2336 YA 操作员手册 070-5010-00.part1.rar

750 KB, 下载次数: 10

泰克 2336 YA 操作员手册 070-5010-00.part2.rar

750 KB, 下载次数: 10

泰克 2336 YA 操作员手册 070-5010-00.part3.rar

696.64 KB, 下载次数: 10

回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2024-12-11 09:19:55 | 显示全部楼层

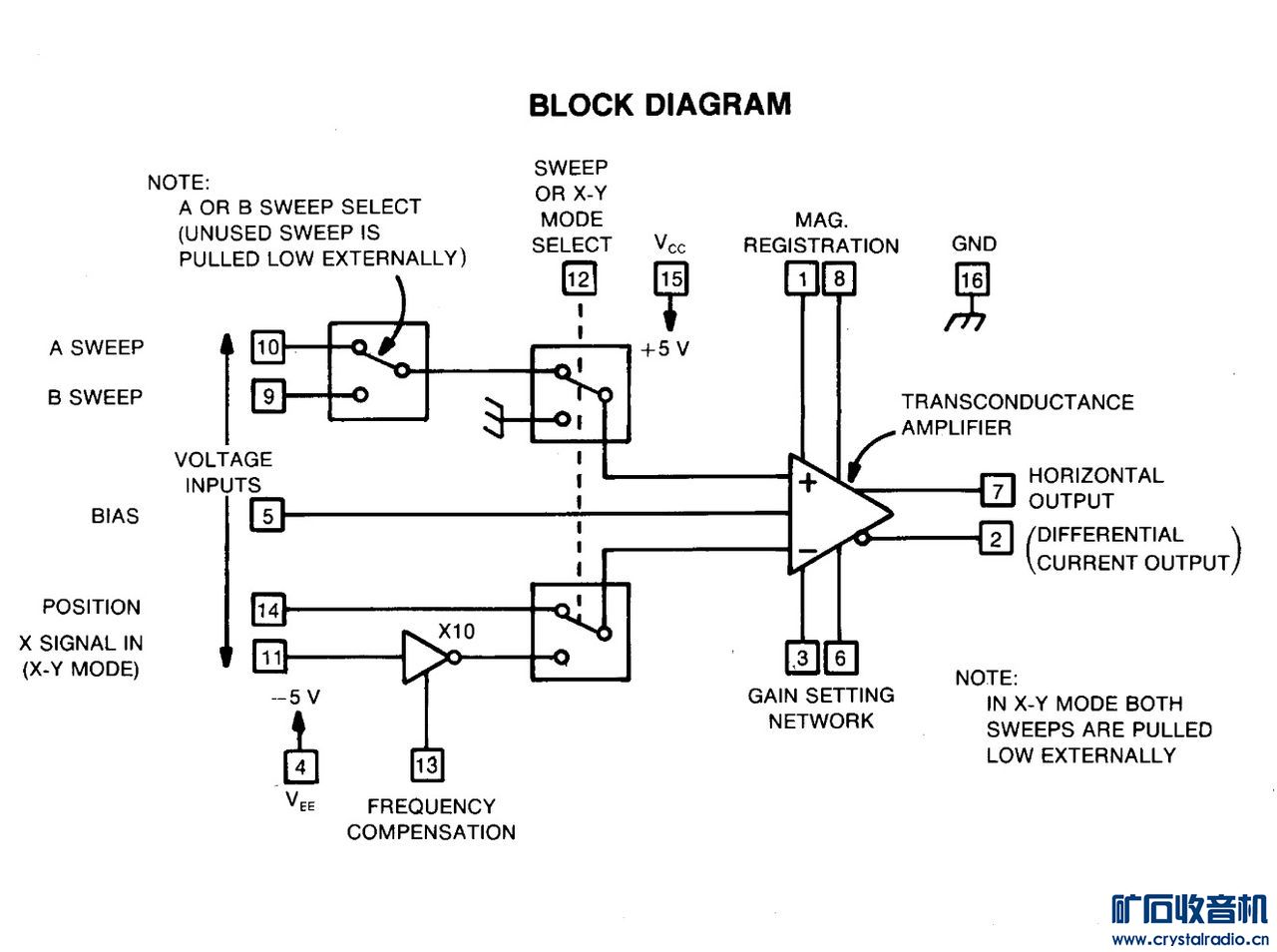

Tektronix 31-155-0124-00数据表

Tektronix 31-155-0124-00数据表.pdf

383.51 KB, 下载次数: 7
