泰克2235示波器服务手册

昕宇

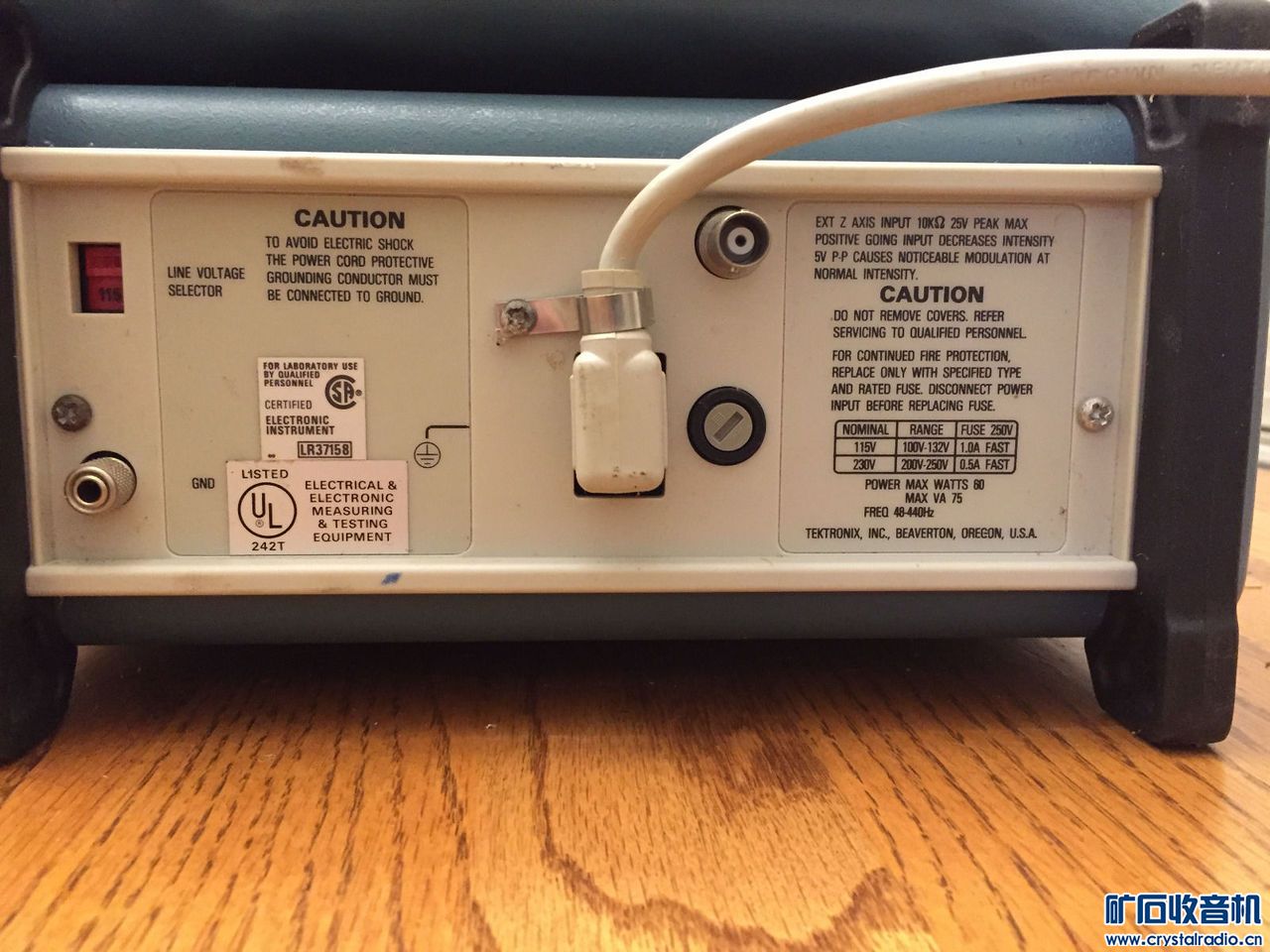

Tektronix 2335 是一个坚固的便携式双通道,100兆赫模拟范围。一个外部触发器输入在前部和外部z轴连接器在后方周围的连接。

垂直控制是通过交流、直流或GND耦合,通过校准的KC1或CH2输入的偏转因子。垂直模式的选择都是CHU1,两者,CH2,添加,ALT,截(500千赫兹),三角视图,或生物量限制(20兆赫)。水平偏转由校准的A或B扫扫发生器控制,或在A和B延迟扫扫两个之间交替。

触发模式可能是四种模式之一:单扫重置,p-p自动电视线路,正常,电视领域。触发源可以是内部的,直线的,也可以是外部的,可以由幅级和斜率类型控制。内部信号源来自于应用于1或2通道的信号,或基于所选择的垂直模式。

关键规格
带宽         100 MHz (≥90 MHz at 2 mV/Div)
偏斜          CH1, CH2: 5 mV/Div to 5 V/Div, 1–2–5; all ±2%; Variable control can increase sensitivity to at least 2 mV/Div
输入阻抗         1 MΩ ±2% // 20±2 pF
最大输入量        400 V (DC + peak AC) or 500 V (p-p ac at ≤ 1 kHz)
扫荡        一个时间基0.5S/设计值到50NS/设计值;B时间基50MS/设计值到50NS/设计值;A和B×10放大镜将最大扫描值提高到5NS/设计值
触发源        INT (CH1, CH2), LINE, EXT (AC, DC, DC ÷ 10)
接口         两个P6108A100兆赫x10探针,带有读取销的B数控连接器
功耗         90 − 250 VAC, 48 − 440 Hz, 40 W max

昕宇

Tektronix 2335操作员手册 (bad-OCR) 070-4115-00

昕宇

Tekscope_1981_V13_N2

昕宇

Tektronix 2335服务手册 070-4116-00
