泰克2252示波器服务手册

昕宇

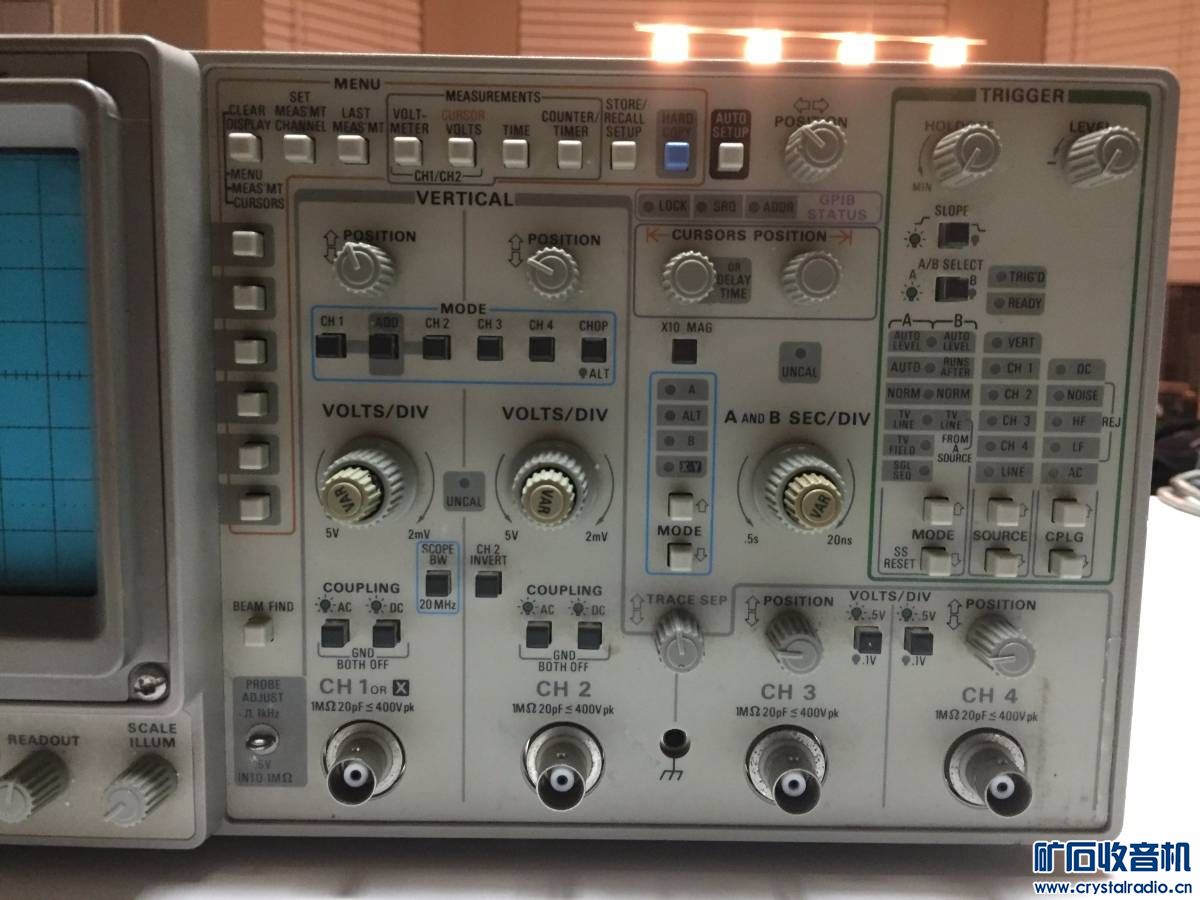

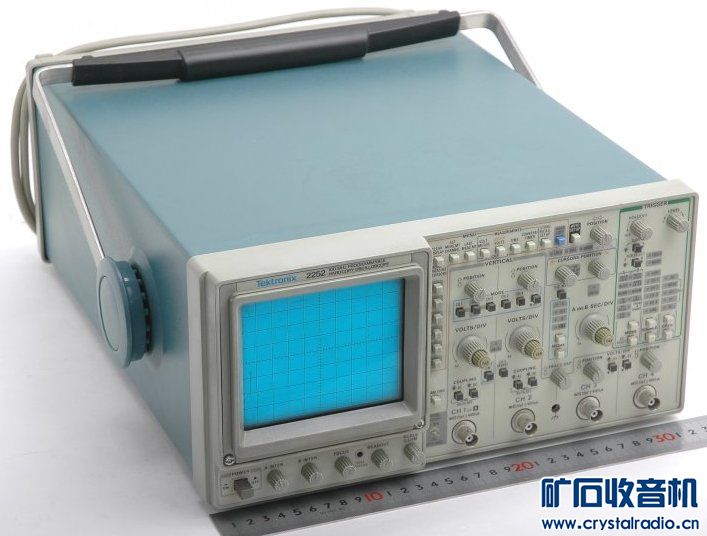

Tektroix 2252 是一个100兆赫四通道模拟示波器内置200兆赫计数器/定时器。1-2通道具有充分的功能,而3-4通道在偏转系数和耦合方面都受到限制,因为它们主要用于数字和触发信号。

2252包括了同样的特点,227A加上按钮硬拷贝输出,中央电子接口,和完全的GPIB可编程性。

关键规格
带宽        100兆赫
偏斜        CH 1, CH 2: 2 mV/div to 5 V/div in 1-2-5 seq; CH 3, CH 4: 0.1 V/div and 0.5 V/div, all ±2%; BW Limit: 20 MHz ±15%
垂直操作模式        CH1,2,3,4, CH2 Invert, Add, Alt, Chop (625 kHz)
输入阻抗        1 MΩ ±1.0% // 20 pF ±1 pF
最大输入电压        400 V (DC + peak AC) or 800 V (p-p ac at ≤ 10 kHz)
扫荡速度        A Time Base: 0.5 s/div to 20 ns/div in 1-2-5 seq; B Time Base: 5 ms/div to 20 ns/div in 1-2-5 seq (×10 magnifier to 2 ns/div)
触发器        直流、噪声废弃物、高频废弃物、LF废弃物、交流、电视线路、电视场
触发模式        A模式:自动电平、自动电平、标准电平、电视线路、电视场、单次电平.B模式:运行后延迟,自动水平,规范,电视线路(来源)
触发器源        Vert, CH1, 2, 3, 4, Line

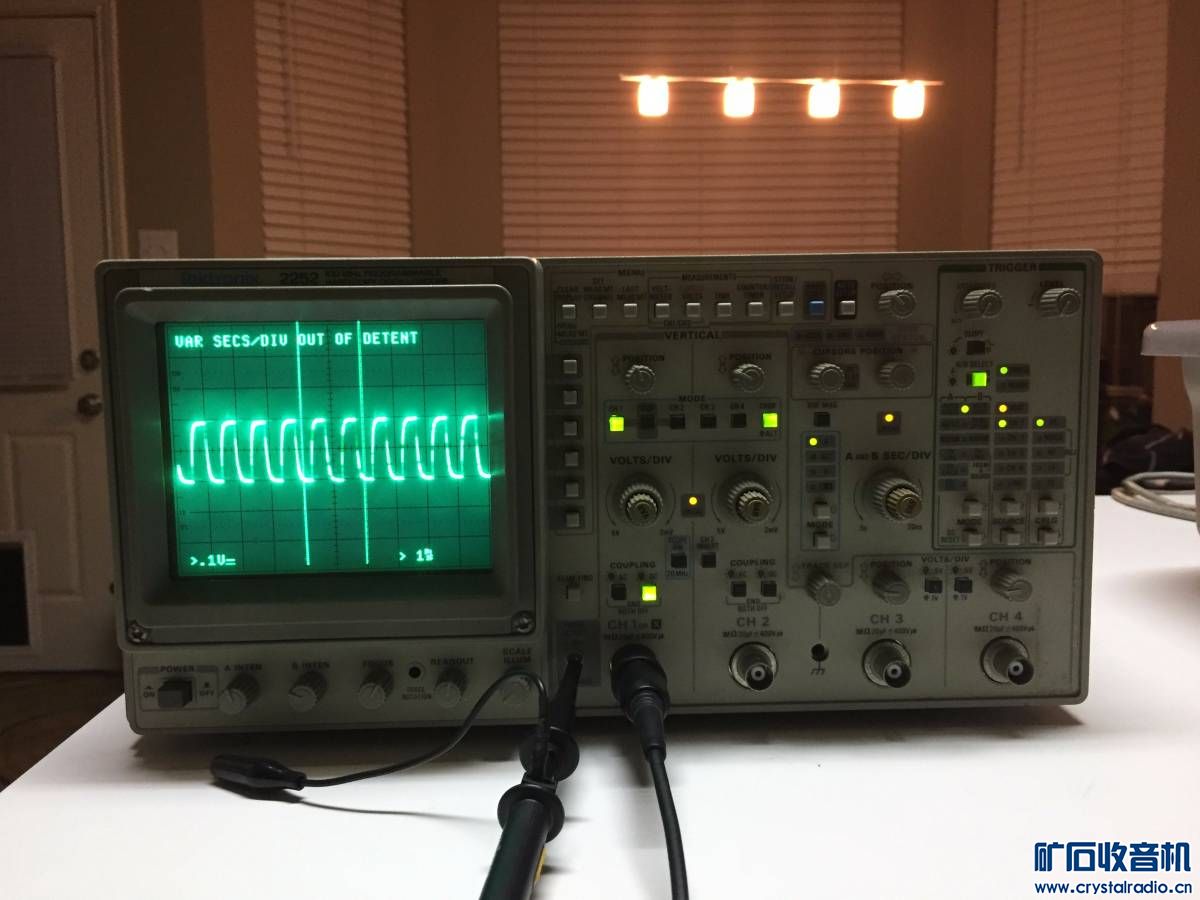

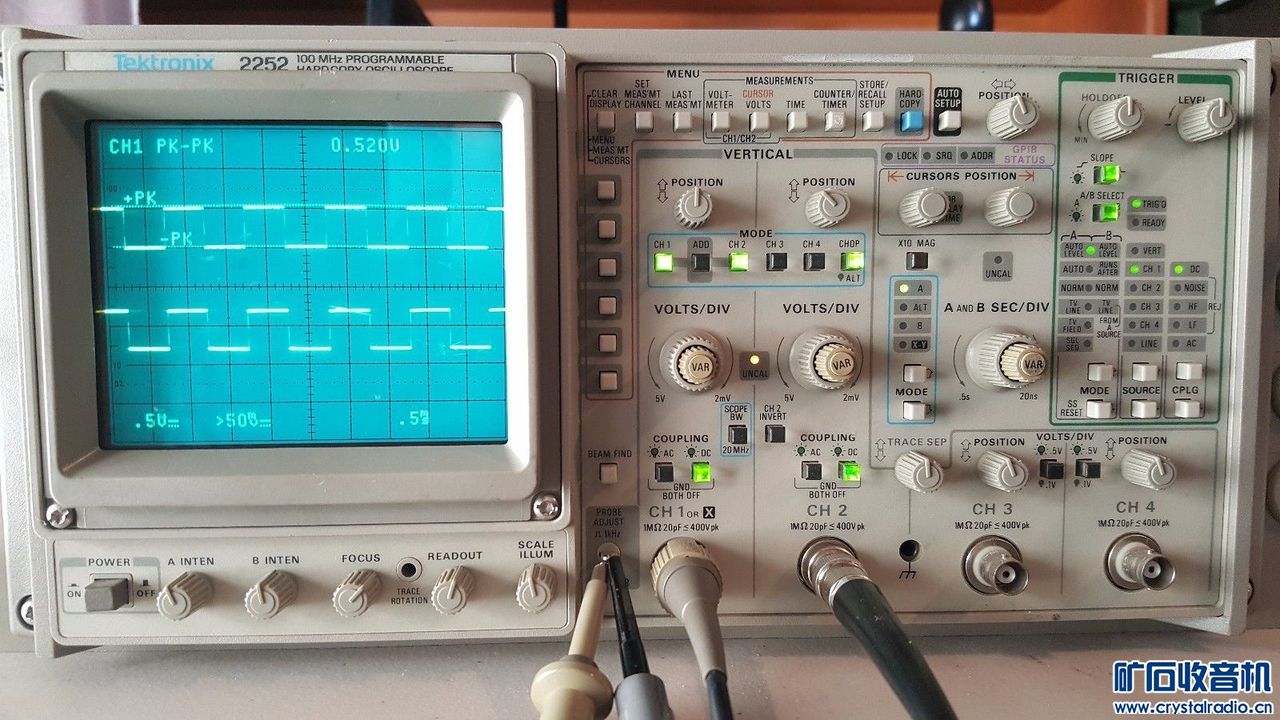

伏特计        直流,+峰值,-峰值,PK-PK,门控电压,智能跟踪光标:伏特,ND,触发LVL
柜台/计时器        自由度、周期、宽度、合计化、自由度比、秒、1/秒、相位、上升/下降时间、支撑延迟时间
卷子        时间,1/时间,三角洲时间,1/三角洲时间,三角洲相位,伏特

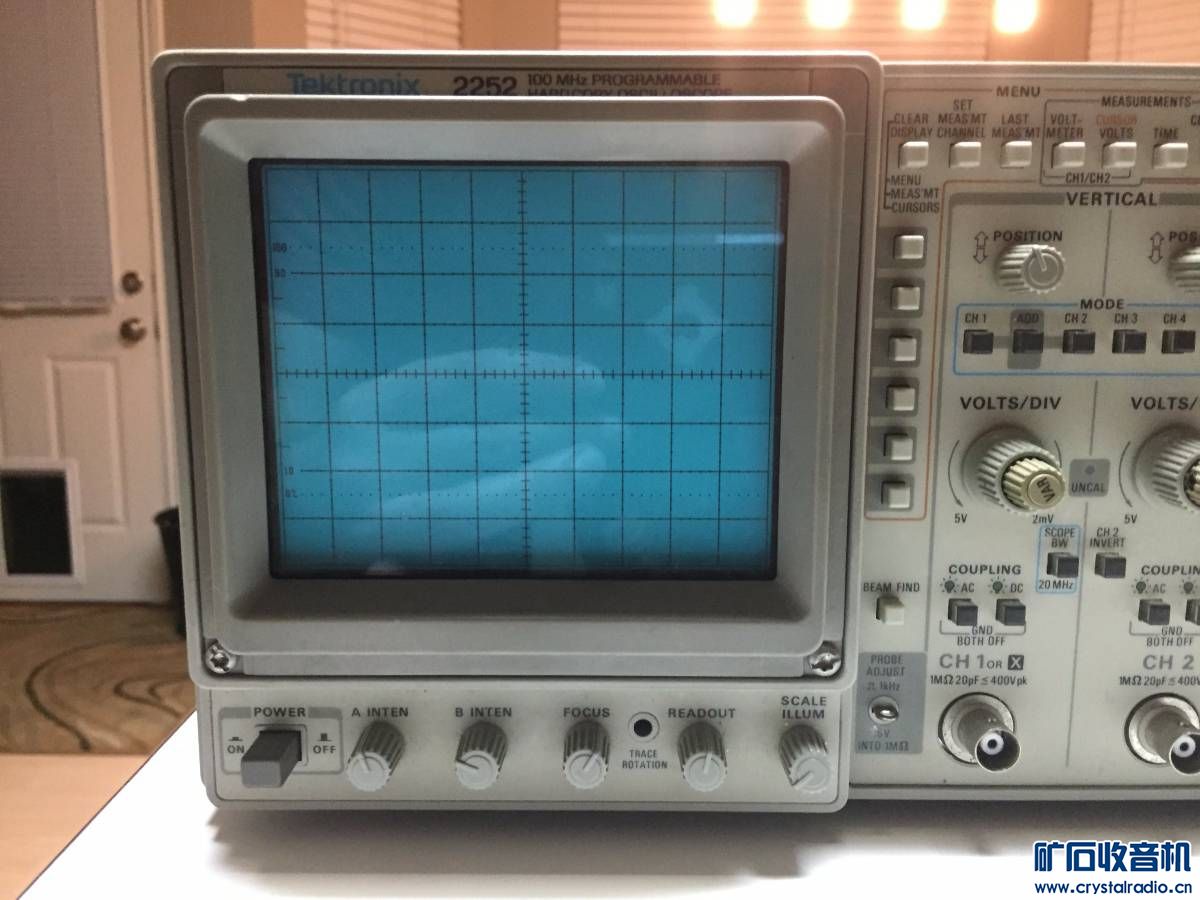

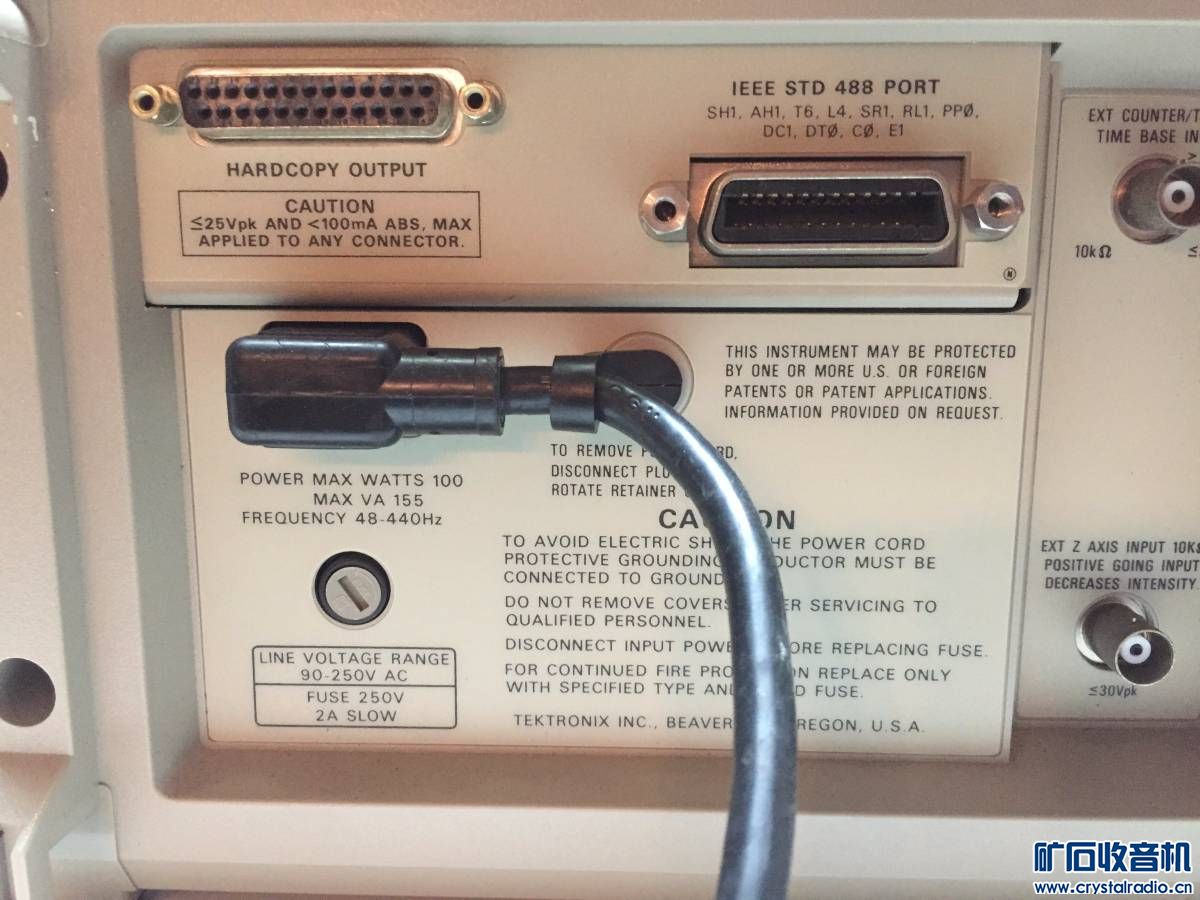

接口        中央电子打印机:爱普生Fx系列(25英寸);GPIB连接器;EXT计数器/计时器基输入连接器;EXZ轴输入连接器
两个的 P6109 100 MHz ×10 probes, Bnc连接器 以 读取销
功耗        100 W max, 90 − 250 V 交流中心 , 48 − 445 Hz

昕宇

TEK_2252_Operations

昕宇

Tektronix 2252操作员手册

昕宇

Tektronix 2252服务手册 070-7838-00
