泰克2245 2245A示波器服务手册

昕宇

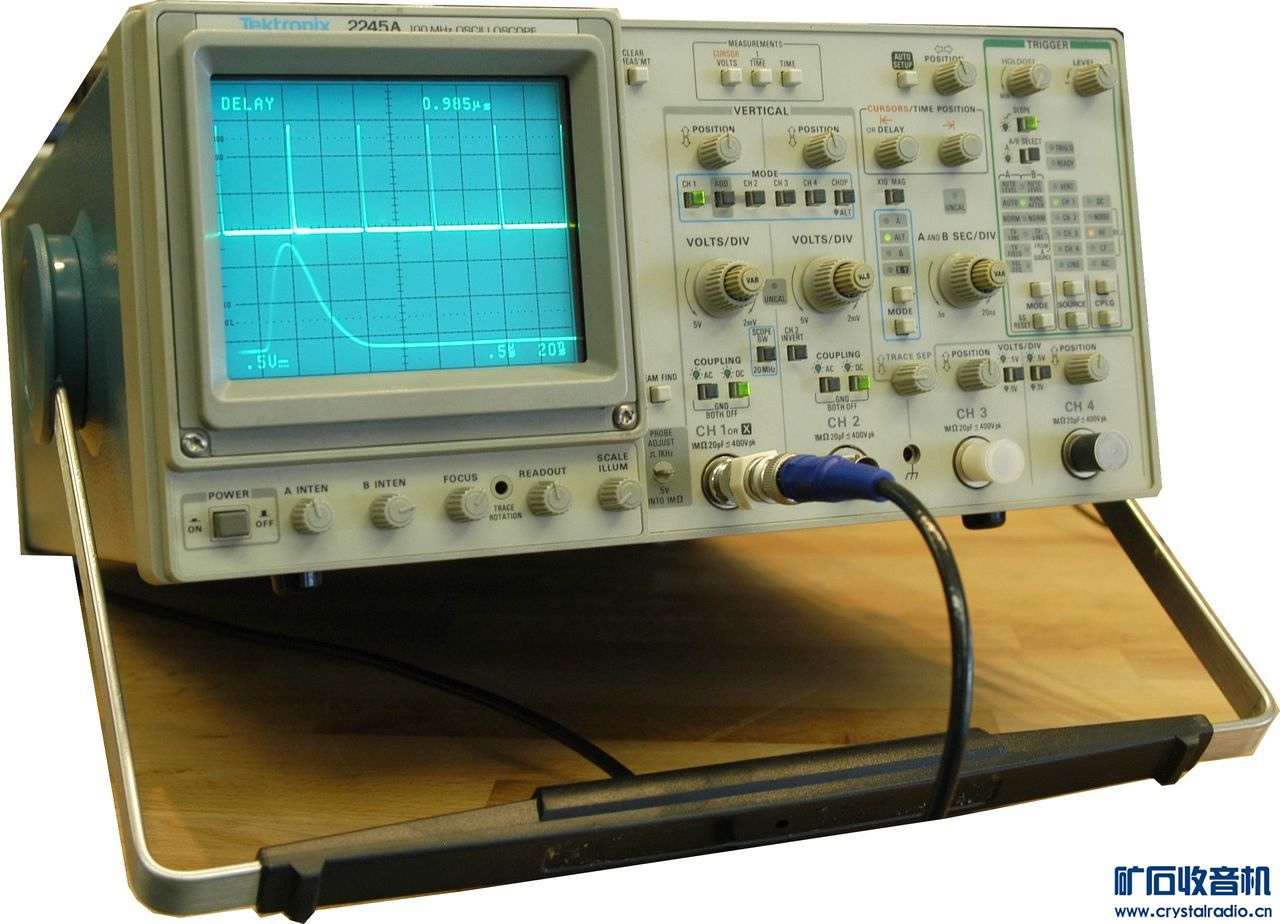

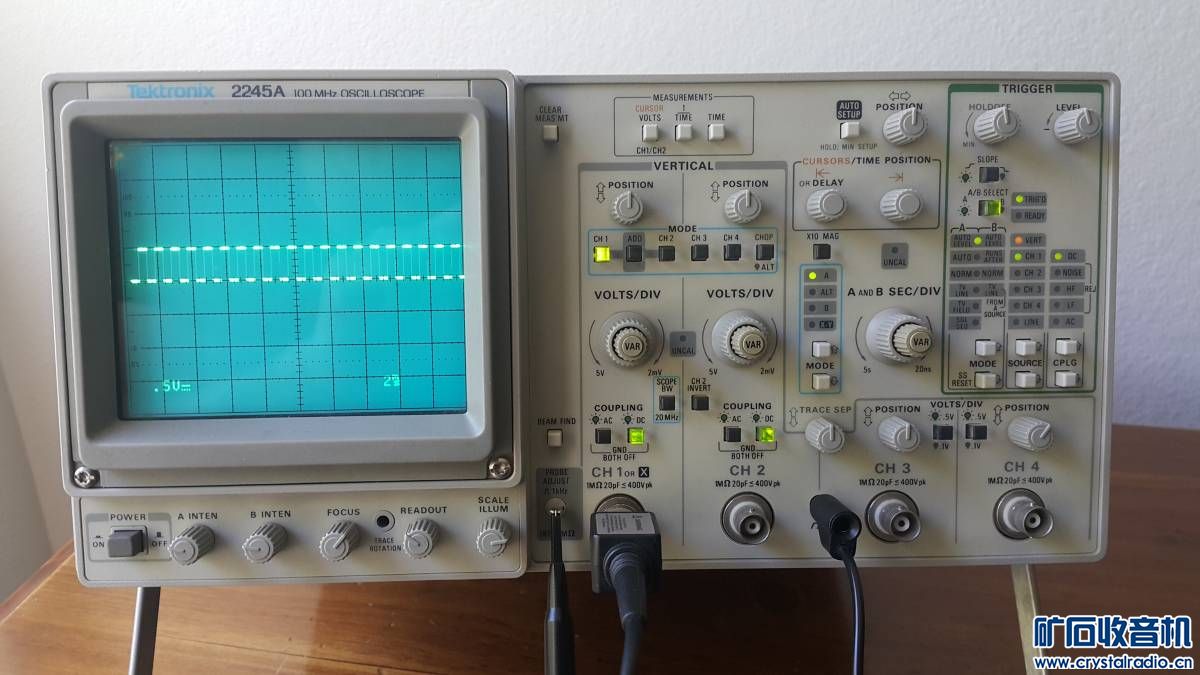

Tektronix 2245是一款 100 MHz 四通道模拟示波器，于 1987 年推出（2245A 于 1988 年推出）。

通道 1 和 2 功能齐全，而通道 3 和 4 在偏转系数和耦合方面均受到限制，因为它们主要用于数字和触发信号。

2245 包括自动设置等功能，可自动调整垂直、水平、触发和显示控制，以在几秒钟内提供稳定的触发波形显示。它提供带有延迟扫描的双时基，以及带有光标数据和比例因子屏幕读数的光标时间/电压测量。

主要规格
带宽        100兆赫
偏转        CH 1、CH 2：1-2-5 seq 中 2 mV/div 至 5 V/div； CH 3、CH 4：0.1 V/div 和 0.5 V/div，均为 ±2%；带宽限制：20 MHz ±15%
垂直模式        CH1、2、3、4、CH2 反转、相加、交替、斩波 (625 kHz)
输入阻抗        1兆欧±1.0%//20pF±1pF
最大输入         400 V DC + 峰值 AC，或 800 V p-p（≤ 10 kHz）
扫        时基：0.5 s/div 至 20 ns/div，1-2-5 seq； B 时基：5 ms/div 至 20 ns/div，1-2-5 seq（×10 放大器至 2 ns/div）
扳机        直流、噪声抑制、高频抑制、低频抑制、交流、电视线路、电视场
触发方式        A 模式：自动电平、自动、标准、电视线、电视场、单序列。 B 模式：在延迟、自动电平、标准、电视线路（来自 A 源）后运行
光标        时间，伏特
界面        外部计数器/定时器基本输入连接器；外部 Z 轴输入连接器
显像管        加速度 16.4（−2.7/+13.7）kV
探头        两个P6109 100 MHz ×10 探头，带读出引脚的BNC 连接器
力量        90 - 250 伏交流电，48 - 445 赫兹；最大 100 瓦

昕宇

2245A手册合集

昕宇

泰克2245手册合集

昕宇

2245 ROM 程序

atonement

前段时间无聊，收了2台坏2465B和一台2445B，我现在可是有钱人了。

昕宇

atonement 发表于 2024-12-10 09:57
前段时间无聊，收了2台坏2465B和一台2445B，我现在可是有钱人了。

2465 2465A 2465B 示波器服务手册过几天上传
