泰克2235 2235A示波器服务手册

昕宇

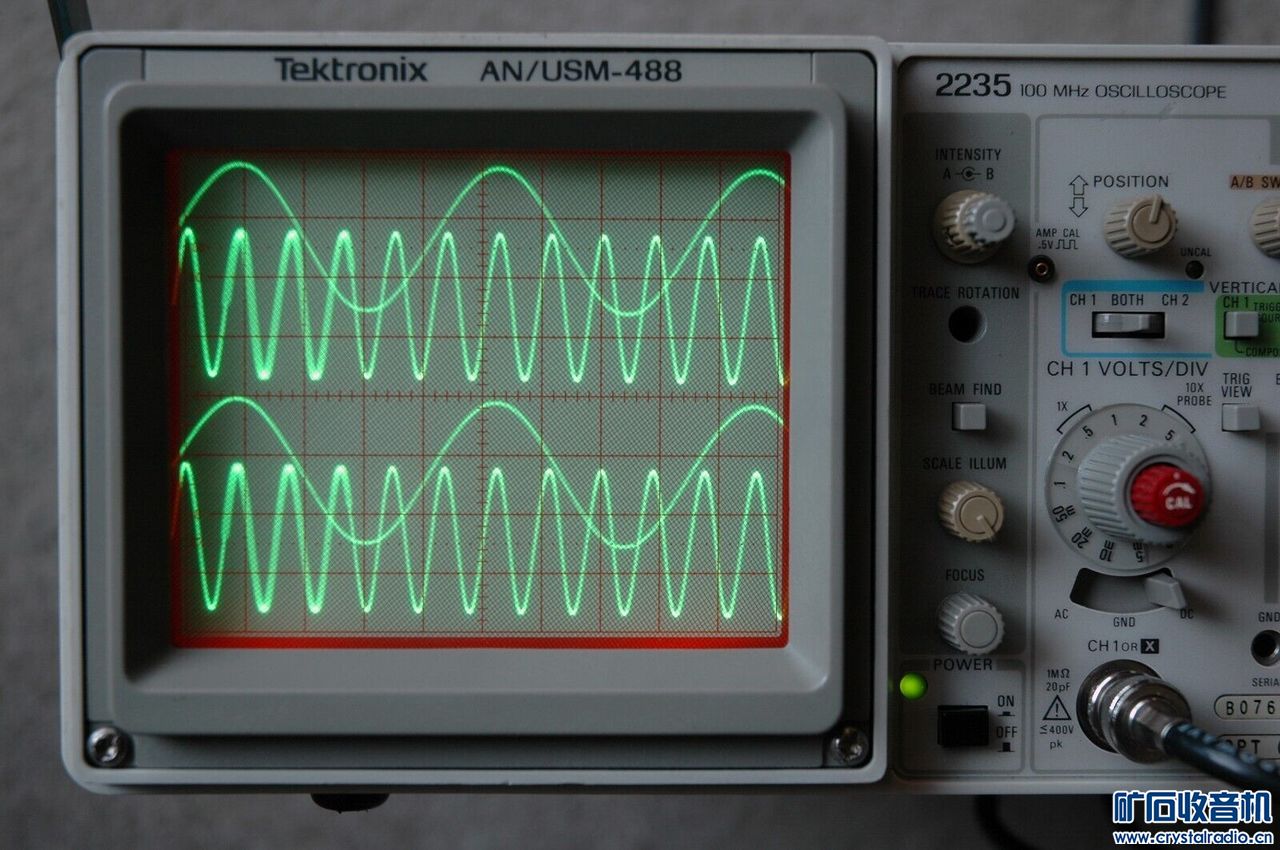

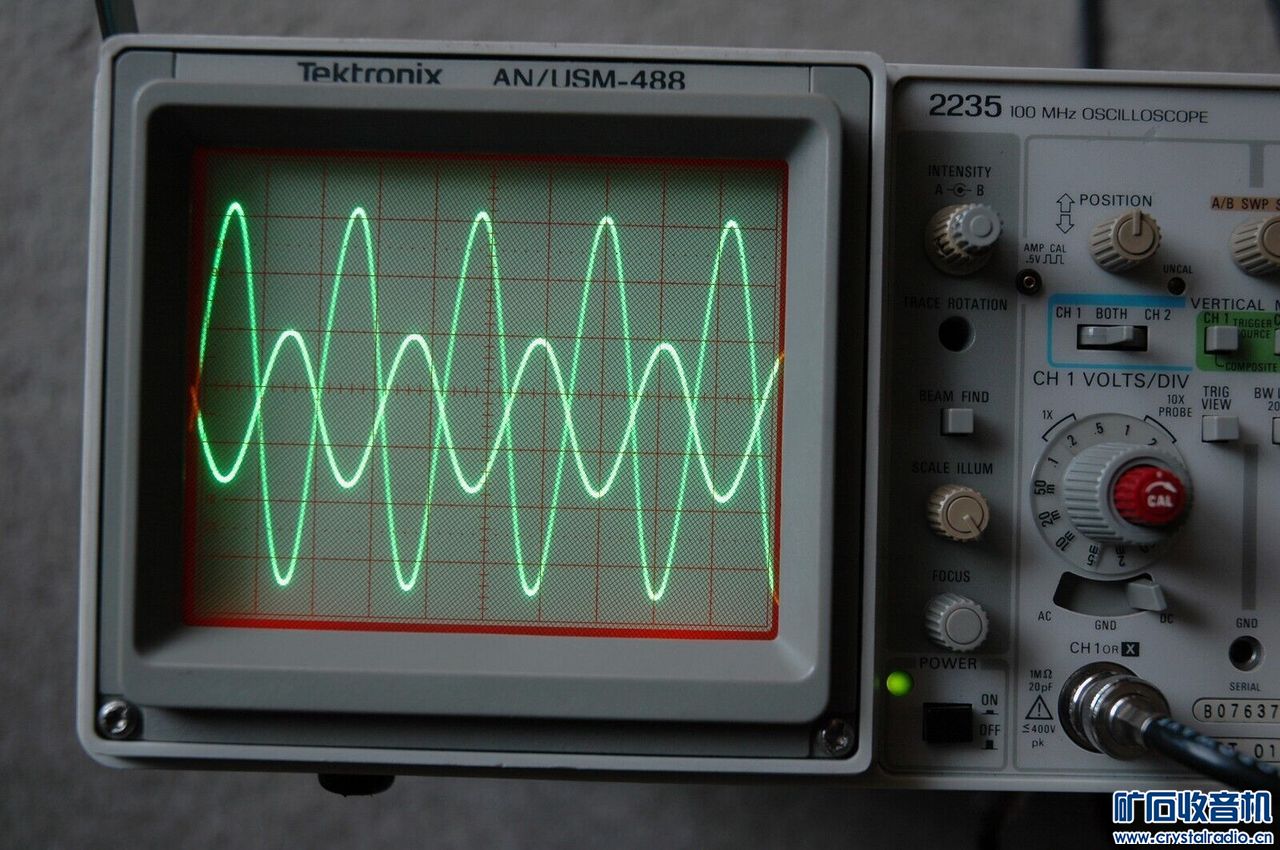

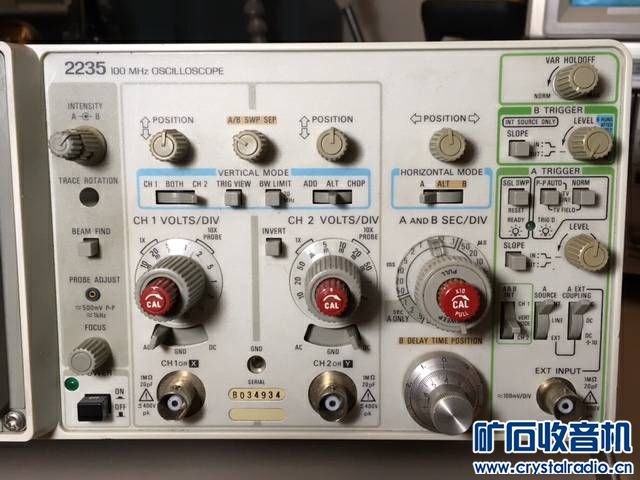

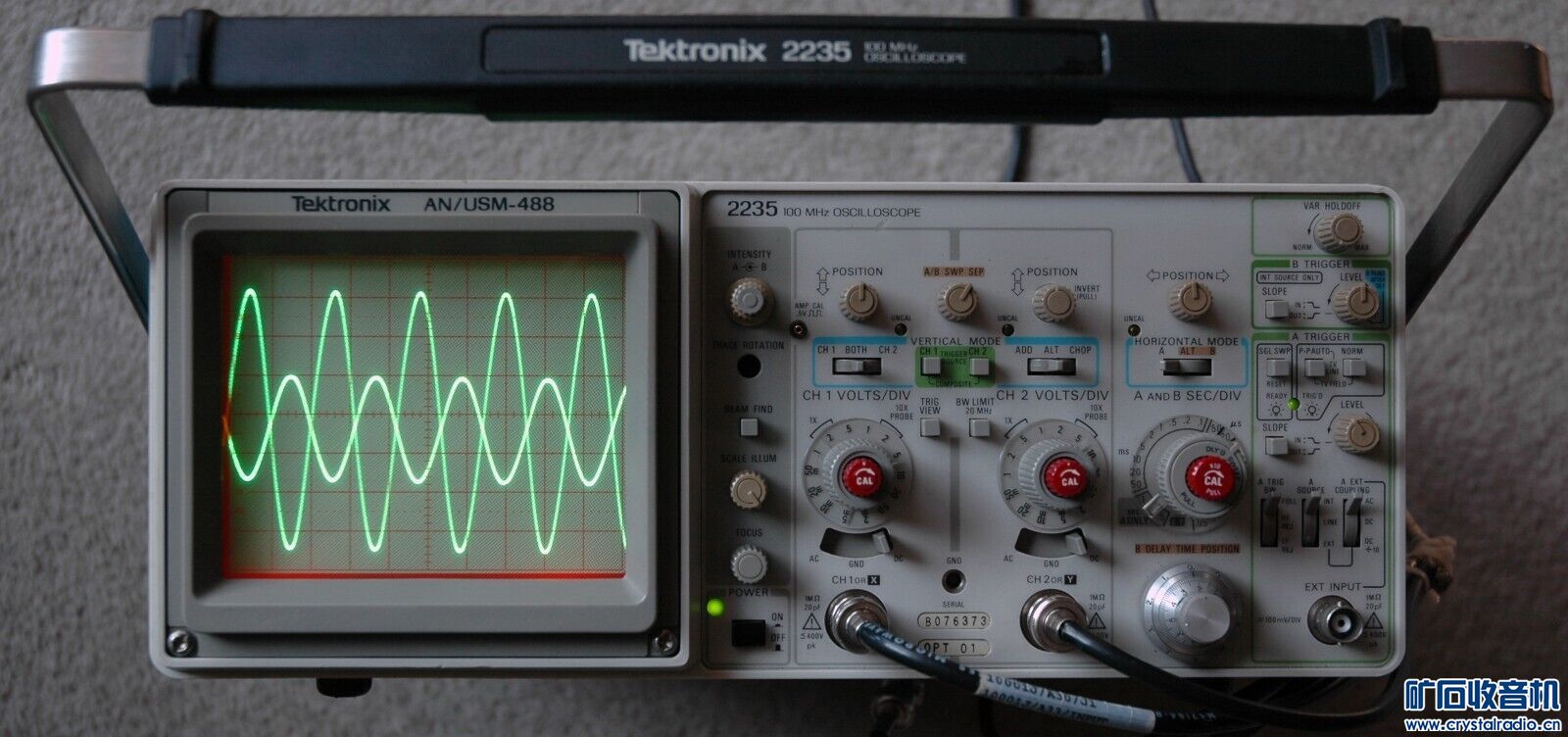

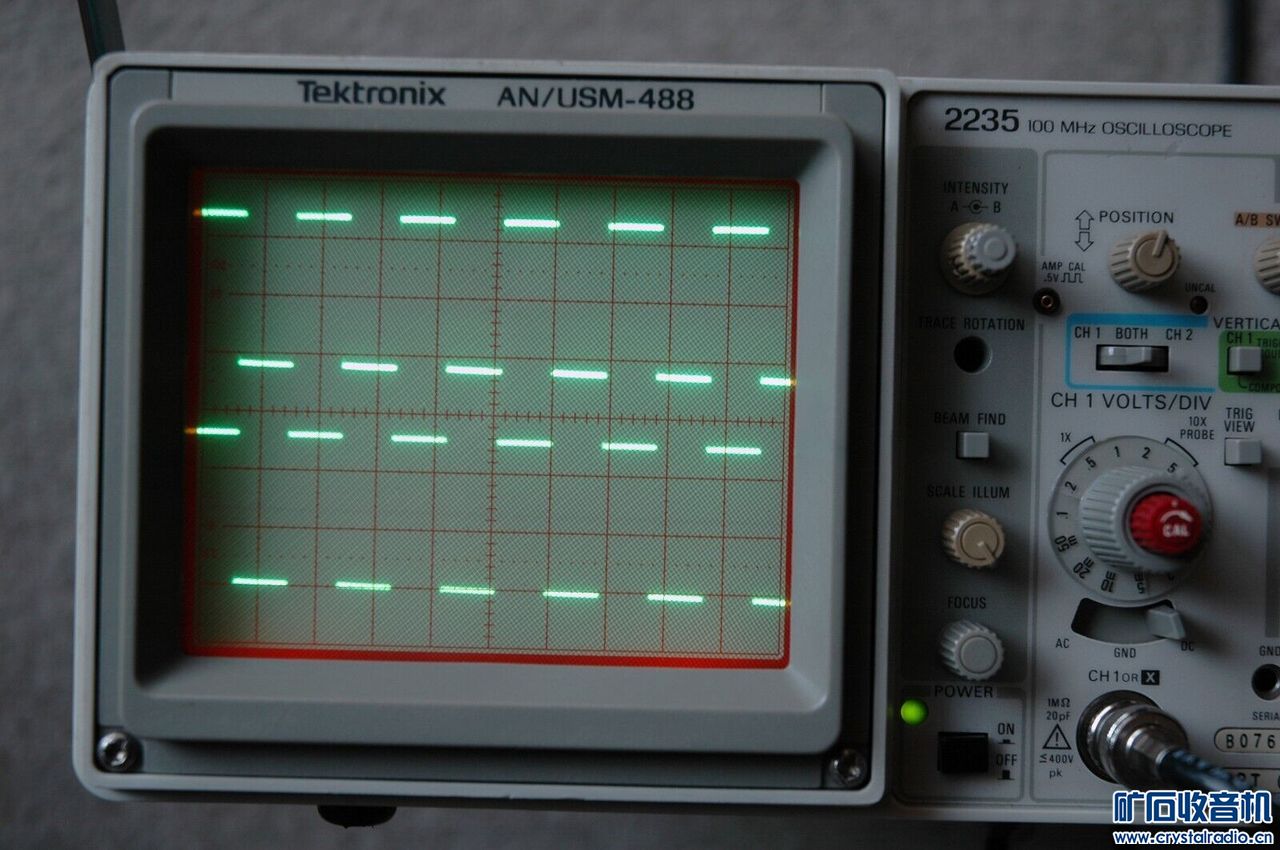

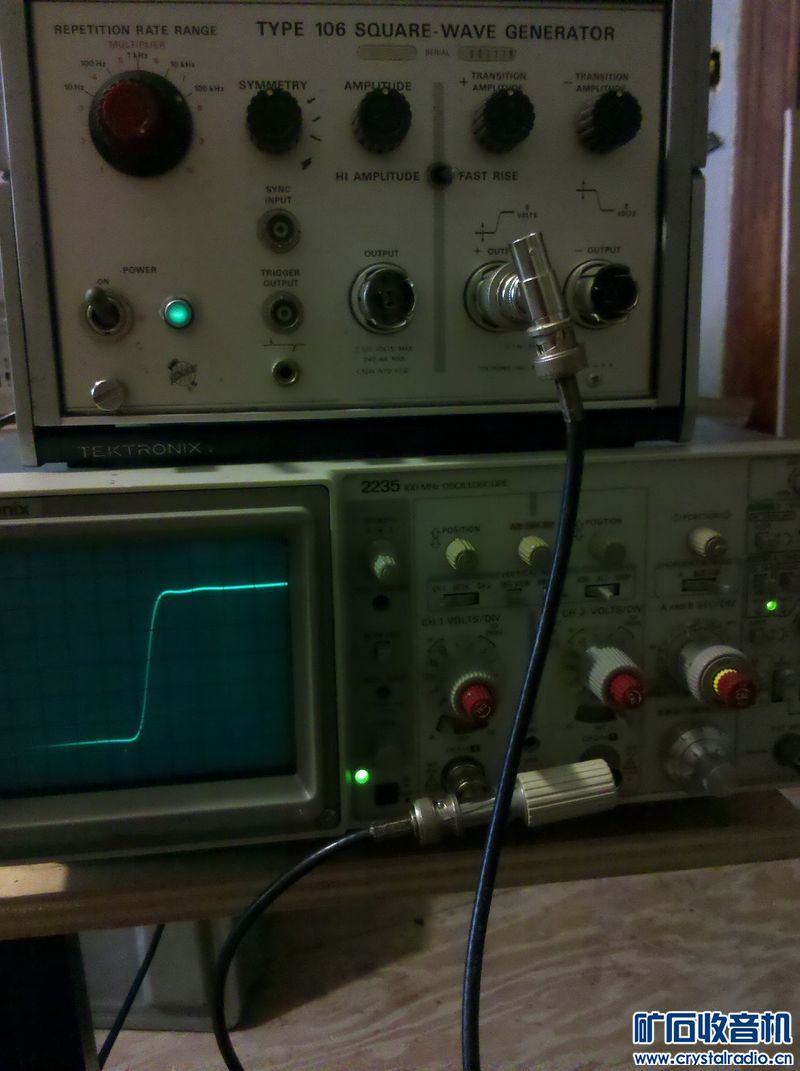

Tektronix 2235是一款 100 MHz 双迹线、双时基便携式示波器。

它还以型号AN/USM-488出售给军方。

2236姊妹型号增加了内置数字万用表/计数器。

主要规格
带宽        2 mV/Div 时为 90 MHz，5 mV/Div 及以上时为 100 MHz；可切换 20 MHz 限制
上升时间        2 mV/Div 时为 3.9 ns，5 mV/Div 及以上时为 3.5 ns
偏转        2 mV/Div 至 5 V/Div、1−2−5、±2% 和可变 2.5:1
时基        50 ns/Div 至 500 ms/Div（B 时基至 50 ms/Div），1−2−5，×10 放大器，可实现 5 ns/Div 的最快偏转
输入阻抗        1兆欧//20pF
触发灵敏度        0.3 Div 或 35 mV（高达 10 MHz）、1 Div 或 120 mV（高达 60 MHz）、1.5 Div 或 200 mV（高达 100 MHz）
显像管        显示面积80×100 mm²，P31荧光粉，加速电压14 kV
力量        90−250 伏交流电，48 至 440 赫兹，40 瓦
尺寸        137 毫米 × 327 毫米 × 440 毫米（5.4 英寸 × 12.9 英寸 × 17.3 英寸）
重量        5.2 千克（11.5 磅），不含配件
探头        两个P6122  ×10 电压探头 (010-6122-01)
特征
延迟时基

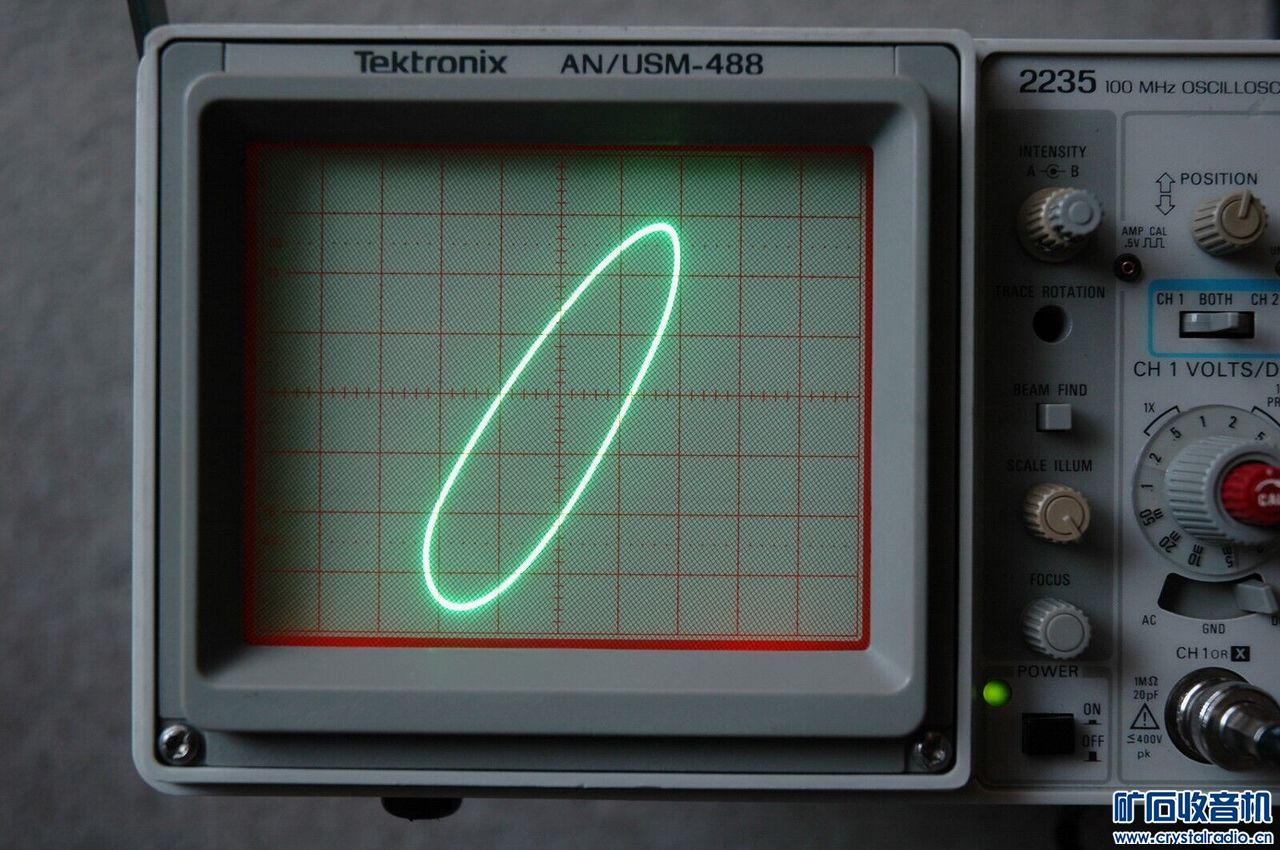

X−Y 模式
Z输入
价格
年        1984年
目录价格        1,650 美元
2023年 美元        $4,900
1984 年：1,650 美元（按 2021 年美元计算为 4,300 美元）

昕宇

2235 操作员手册 070-4207-00 1987

昕宇

2235 操作员手册 070-4207-00 1983

昕宇

2235 服务手册 070-4206-00

天高云淡JSGY

楼主好，方便发一份到我的邮箱吗？346892738@qq.com谢谢！
